分享一款示波器、任意波发生器、电压表综合应用开发平台

所有资料完全开源，毫无保留

3 q1 v# D/ e$ f一、平台靓照
- ]8 N5 O/ t/ ziCore3综合开发平台采用银杏经典ARM+FPGA双核心板开发板实现，平台如下。
5 O% L& B1 a* ?5 E2 {, R0 E
5 J3 j- K0 A, z! B" d( Y$ w
/ a/ U' X! _* R0 y& h
二、平台相关资料
1、使用说明:
iCore3_ADP使用说明V2.0.pdf (1.22 MB, 下载次数: 77)

2020-11-19 17:54 上传

点击文件名下载附件
2、平台核心板原理图
& [+ x; F' ~6 Q3 _/ D" x* Q6 I iCore3_revb2_sch.pdf (601.75 KB, 下载次数: 71)

2020-11-19 17:56 上传

点击文件名下载附件
8 M8 c5 U3 A: X' Z: ~3、平台扩展板原理图
1 {7 I) h) ]3 Q) M5 v% E iCore3_ADP.REVC.pdf (221.42 KB, 下载次数: 67)

2020-11-19 17:56 上传

点击文件名下载附件
7 T; `7 \- l4 T( Q& t& M) Y4、源代码
链接:https://pan.baidu.com/s/18F9RARp3rD6IpWMKixpDtQ
提取码: vibv
6 L7 b  l6 k5 n$ Q- W3 R. C
三、平台简介
iCore3双核心应用开发平台基于iCore3双核心板，包含ARM、FPGA、7寸液晶屏、双通道示波器，双通道任意波发生器、电压表模块，是一款专为电子爱好者设计的综合性电子学习系统。

' _% {6 N- t5 d' Z/ ?9 |0 F9 L8 j  G四、技术指标
- L1 I( j+ {5 m! L& O7 p; C& u  [" i1、结构:采用iCore3核心板加扩展板的模式，完全继承iCore3核心板的优势;
2、供电:采用直流12V/1A电源;
* n6 L0 }1 x+ |8 ]& ~1 b8 A" i) z3、电源管理:内建BUCK、BOOST、电压反转电路，并通过高边电流采样，实现电压、电流实时监控;
4、显示部分:7寸真彩色电阻触摸液晶屏，分辨率800x480; FPGA实现驱动、SDRAM作为显存;自主知识产权;
5、示波器:双通道100MHz采样示波器，1M欧姆输入阻抗，可适配X1,X10两个档位的标准探头;
6、波形发生器:双通道100MHz采样率、10MHz输出任意波发生器，可同步输;
! Z! g, c+ B- Z/ {: f! r( t7、电压表:高精度隔离电压表通道;并自带STM32F0微处理器(隔离);
9 z( G$ e- q- D6 r0 m8、接口:RS-232 / RS-485 / RS-422/高速USB-OTG/百兆以太网接口;
9、其他:一路温度传感器，一路蜂鸣器，两组旋转编码器，一路50P标准GM-LINK扩展接口，两路DA输出;
10、支持uC/OS III操作系统，支持RT-Thread操作系统，提供相关例程。
11、支持Micro Python开发，提供相关例程。
! {* i: P9 M/ q' ~
五、平台优势
% ?! Y, R9 {6 d- W* \0 n7 U1、异构双核心优势:CPU+ FPGA双核心的优势在于，CPU的指令是串行执行的，而FPGA可以看做一个“并行"处理器，就好比CPU是一个公司的总经理，而FPGA可以看做是诸多秘书、部长、等组成的专业团队;什么事情都让总经理处理一是会影响效率;二是在要紧关头处理不过来会耽误事。用CPU+ FPGA这种思想就好多了，总经理(CPU)把握好一些关键的事情，并把任务一一分配给手下(FPGA内逻辑并行单元)，让他们各自分管一摊;这样安全可靠、响应迅速、效率高。
! N' a1 p3 i. v3 D
( q2 w" d+ g- `9 @2、电源管理优势:一个电子类产品能否稳定工作，首先要处理好电源相关的电路，本平台不但实现了常用的电源转换（包含线性电源转换、开关电源转换、升压、降压、电压反转等)，而且实现了高边电流检测，可以实时评估系统功耗，若发现异常可立即通知用户;这些特性只有在成熟产品中才会看到，普通开发板是没有的。
8 o7 X2 T& `8 ~- H/ F; h) O) b
3、模拟电路优势:现在诸多网上的开发平台，90%以上只是一些CPU加一些外围，最多加一些简单的ADC、 DAC完成简单的功能验证;其实真正做系统、产品的话，模拟电路占得比重一点不比数字部分小，而且难度要远远大于数字部分,并不是学会用一个CPU就能做出一个好产品，初学者往往忽略了这一点。本平台实现了双通道示波器、多功能任意波发生器、高精度隔离电压表，几乎涵盖了大部分的应用领域;普通开发板是没有此功能的。
6 A0 _) \  C( B
4、液晶驱动IP核优势:我们真正实现了利用SDRAM做缓存的液晶驱动逻辑，并基于此驱动做出了满意的人机界面，这个代码做稳定了难度非常大市面上只有卖这样的产品,但是没有人像我们—样提供所有源代码。
/ \8 H/ S+ y' u
8 l' K3 t2 X  w& v0 V  m! Q, S5、CPU+FPGA无缝结合优势:我们实现了多种模式的STM32和FPGA的通信，并且实现了基于U盘、基于TF卡、基于以太网的FPGA在线配置功能，这些功能的源代码互联网上我们也是首家提供的。

6、二次开发优势:基于iCore3的二次开发资料(包括软件代码、硬件封装等)我们均采用专人管理的模式，需要二次开发的我们会手把手教您—步步的实现。
% ~/ d& o7 k9 T  G- P7 i
7 W" X+ h1 K: y. c7、原创代码优势:目前我们基于iCore3提供了上百个例子包含基本例程，emWin相关例程，uC/OS III, RT-Thread等操作系统实例，Micro Python开发实例，并且在不断的更新，后期基于本平台的源代码将会更多。
: v# Y$ U  K: @' j! E
$ Q% j+ V% J" v) i六、工作界面
5 P' `: A1 K9 n# S3 g$ k0 m  f启动界面

6 m  P6 u% }( U: b) ?. S
主界面
4 q2 C% W2 y4 ~% B% H0 f+ A  L* V9 l% ]
) }) y- b- A, y4 P
+ |  R( q# n# ]  d) j示波器界面


. _2 r- P7 h( ~2 ]- w/ u+ n9 C信号发生器界面

9 G( g' d' X  u6 ]# c5 K
电压表界面
% ?2 S2 c- }4 C, B# S, ?

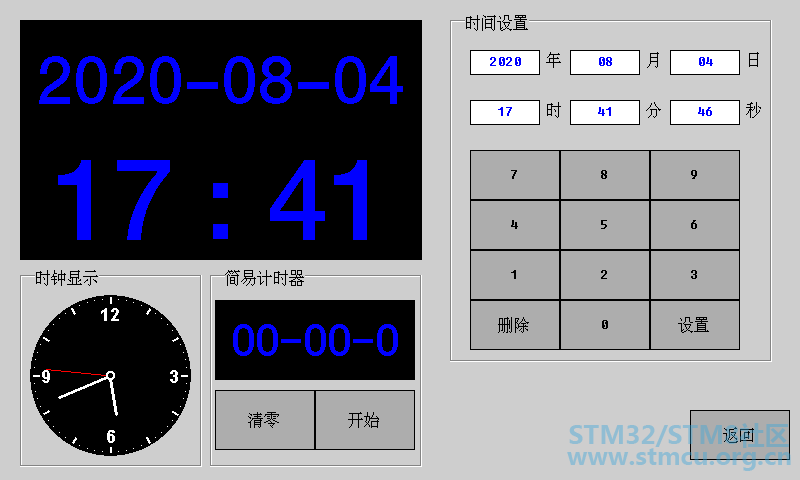

时钟界面
; o3 y/ C9 Q- G% l% n

. w/ K6 K$ t+ F2 [. O4 G. j设置界面


后台校准界面
) D8 N% {( [2 b& Y
9 ?9 Y( I( @* Q+ b1 ~" q# p
7 \4 a- I3 F( V2 i0 @感兴趣的朋友可以点击这里
https://item.taobao.com/item.htm ... AWEv&id=15851248846

( w! [% ^7 {! d

# d5 y# t$ b$ N" I% n
: v. y0 c1 V+ n" M
. s" Z! w& C1 c7 _/ ^" |1 _6 e

' a6 G! m5 S# p$ J. O9 [, P
  B, M3 v7 ]2 o' O3 {
! B: u/ e1 v+ g! Q+ B' W; e

hujjj 发表于 2020-12-3 10:04
5 i. S( h, D  n原来是淘宝广告，看看。

  Q: X+ L5 o, i; i! o8 q3 R电子爱好者看到的是资料分享

zhyf 发表于 2020-12-24 21:50
4 g+ `, ]2 M% ]( q感谢分享!

* B# ?5 N3 H: r" A2 H很好的资源，多谢楼主的分享

示波器 还是在参数。功能还是容易搭。

谢谢楼主

好靓，学习学习

界面很好，提供源码吗？

好东西

先收藏

白嫖使我快乐

很实用下载下来学习学习，谢谢楼主

很赞，感谢分享

学习一下！！

学习学习

学习学习学习学习

学习一下，谢谢

好靓，学习学习
