STM8 的MCU有四个供电单元：
: C* g& D& G2 x3 V　　1. VDD/VSS：主电源（3V~5.5V）;
3 ]) p5 q, z4 j# I/ T/ N2 q　　2. VDDIO/VSSIO：I/O口供电电源（3V~5.5V）;
　　3. VDDA/VSSA：模拟部分供电电源（3V~5.5V）;
　　4. Vref+/Vref-： ADC参考电源（3V~5.5V）。
, q7 e+ b$ q8 I$ ?8 L+ w　　

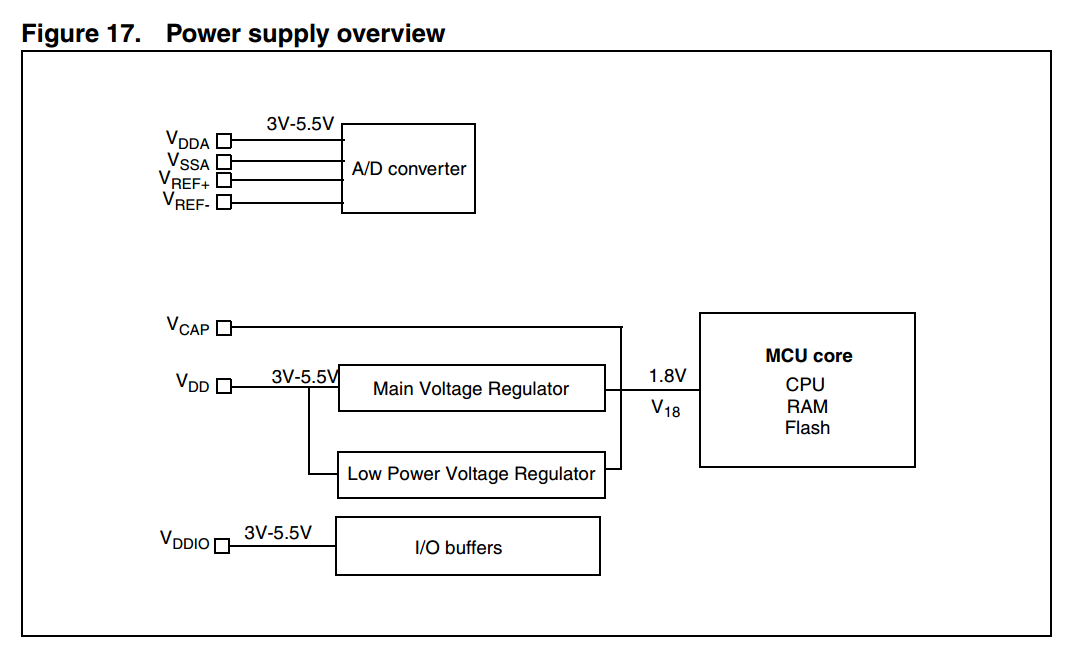

3 z4 M- m! H* e　　图1 供电电源模块
1 R' \3 K' s7 P! g& L5 S' \　　如图1，VDD/VSS可用来给内部主电压调节器Main Voltage Regular （MVR）和内部低功耗电压Low Power Voltage Regulator （LPVR）调节器供电。这两个调节器的输出连接在一起，向CPU， FLASH和RAM这些MCU内核提供1.8V电压。
( _3 ]3 o; I. p1 r3 j　　而在低功耗模式下，系统会将供电电源从MVR自动切换到LPVR以减少电流消耗。
　　我们通常不会将VCAP直接接地，而是通过串联一个470nF的电容接地。它的作用是我们在进行SWIM模式下载时减小干扰。根据我们板子的封装，有时我们需要一对或两对特定的VDDIO/VSSIO来给I/O供电，在此我们用不到。
　　对于模拟电压，VDDA/VSSA和VREF+/VREF-都和ADC模块相连接。参考电压根据设计需求我们选择3V~5.5V。如下图2是我们stm8s003的电源模块设计。
　　

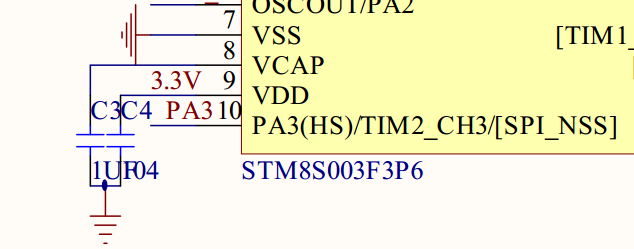

' ~1 Y% g6 @) w　　图2 stm8s003 电源模块电路设计
