经典收藏!stm32最小系统完整版
, v% S. J# q4 `0 {7 S/ l
9 g+ w/ T) k; ?5 v0 v0 a* a采用stm32f103rc的STM32最小系统详细解析图，如下：

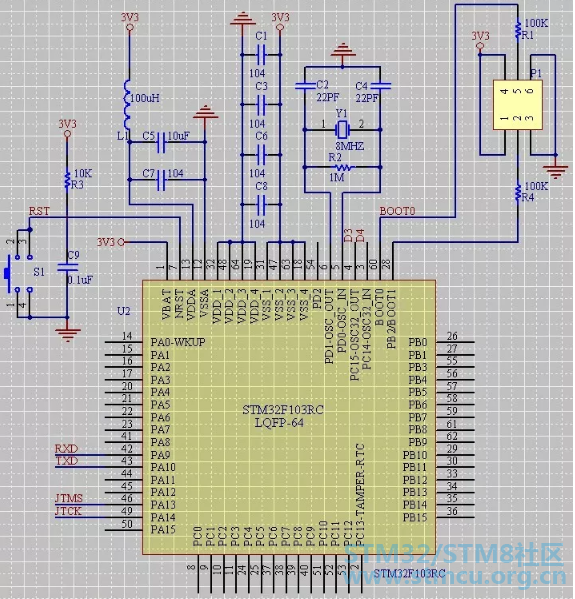

4 i1 B2 M7 [- V' x# \. [一、STM32主电路

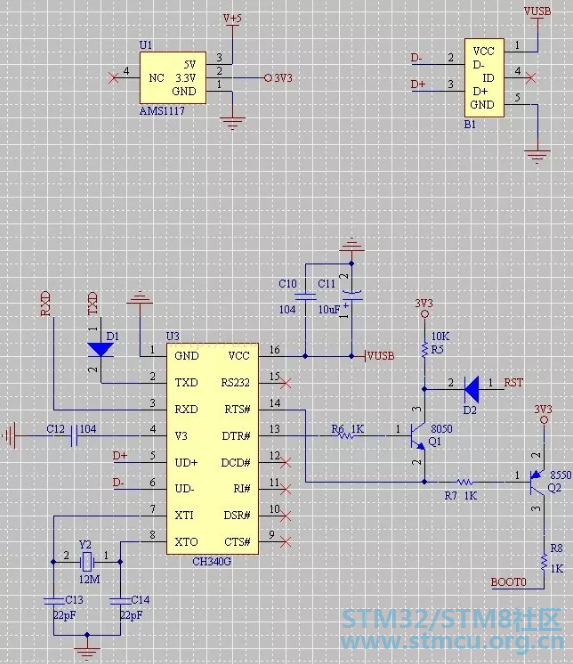

二、USB转串口下载电路

6 \  P" O0 G! R# H

7 k0 y$ }+ M$ @% f

注：此图中二极管D1不用接!

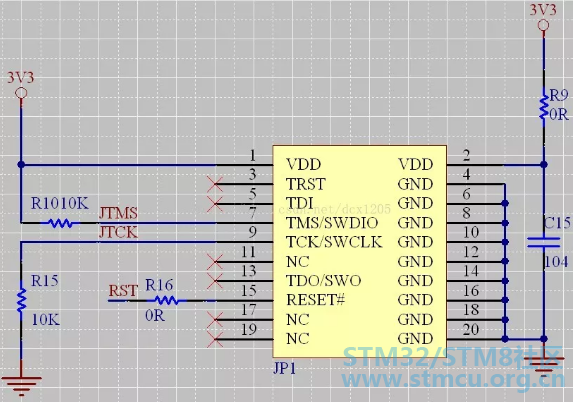

三、SWD模式调试仿真电路
8 s) @% M  Y# r$ U* B
, U4 I; @3 A; t, o/ a% g# }

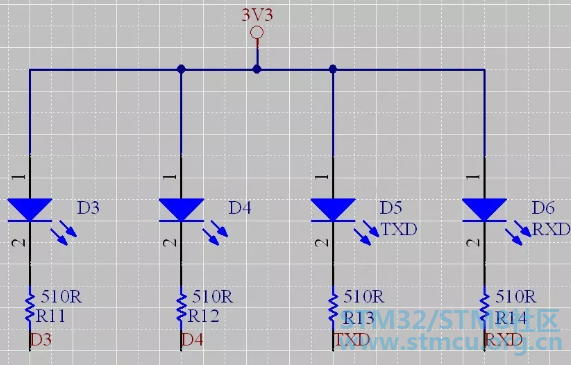

四、指示电路

' ~$ b$ z, X4 ^# |8 ]! j$ o

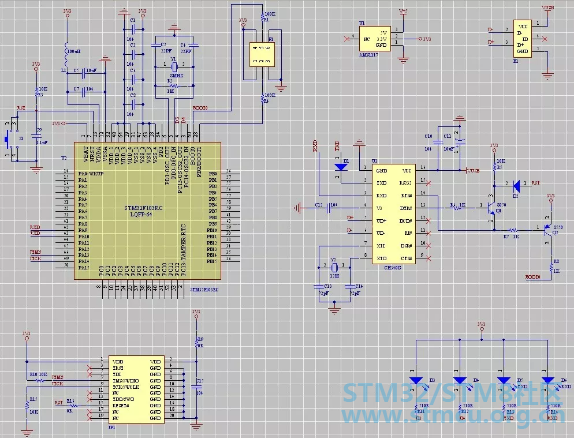

五、整体电路
2 ?" a; n$ o  L3 J! x6 V$ P/ o9 k

; A2 ^+ ?# D1 ]2 g9 \* l, t

注：此图中二极管D1不用接!

文章出处：  单片机与嵌入式
