还记得上大学时，参加飞思卡尔智能车比赛，做的一块板子，因为电源走线过细，导致一上电线直接烧断了，只能外部飞线代替。

上班了，公司的PCB一般都是6层、8层、10层，摆件密，空间非常有限，有时候为了能走粗一点，不断的压缩空间；有时候空间实在不够，在layout的淫威下，只能酌情降低走线宽度。
按照经验，一般1A的电流需要走1mm的宽度，那是不是10A就得走10mm宽？
; K) y5 g* C3 D/ G; wPCB空间足够，当然可以这么走，某些情况下而且大电流走线越粗越好。但是在多层PCB中，空间有限的情况下，10mm可能根本就走不下去。

" d5 {+ u* J  y& W; r/ |- Y

▉ 基础知识
PCB铜箔的厚度是以OZ为单位，1OZ意思是重量1OZ的铜均匀平铺在1平方英尺（FT2）的面积上所达到的厚度，1OZ=35um=0.035mm。
一般PCB铜厚有三个尺寸，0.5OZ、1OZ和2OZ，主要用在消费类和通讯类产品上，3OZ属于厚铜，少见，主要用于大电流、高压的电源产品上。
/ Q, M" ^0 t( E5 y& Q我们常用的多层板，一般表层铜厚为1OZ，内层铜厚为0.5OZ，具体的可以问PCB制作厂家。

▉ 线宽的计算公式

PCB的载流能力主要和线宽、线厚（铜箔厚度）以及温升有关系，线宽越大，载流能力越强。

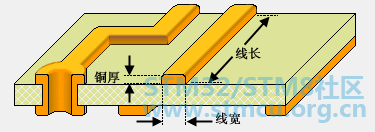

% d* @5 k* t( N9 T# U8 Z 走线参数示意图
: z) x/ N4 V/ {" M0 h% N
+ c  v, m8 u' Q+ t7 F国际通用PCB制作标准IPC-2221规范给出的线宽计算公式为：

: N! p  }* `3 E, x& n

) w8 u6 K4 E4 F9 j. b其中公式中参数含义为：1、I为容许通过的最大电流，单位为安培A；2、0.024和0.048为修正系数，一般用K表示，内层走线，K=0.024，表层走线，K=0.048；3、dT为最大温升，单位为摄氏度℃，常见的是10和20；4、A为走线截面积，截面积等于铜厚乘以线宽，单位为平方mil；
; F) M/ }0 O6 [/ ?$ v$ j根据公式即可计算出对应电流需要走多宽的线，但是计算比较麻烦，网上有很多计算工具，软件算法也是执行IPC-2221标准规范。
, T) E3 H% m. Y$ C  R
$ k. U( k$ K0 E; _. i' _▉ ProPCB PCB设计助手计算

7 x8 L3 V, G9 _( E

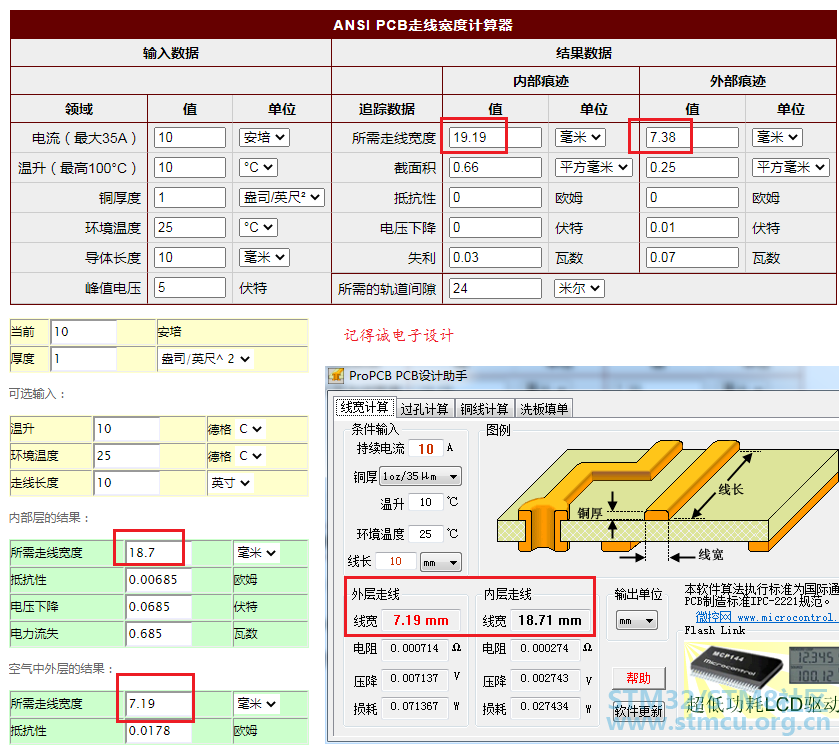

我在网上找了三个工具，计算出来的结果都差不多，其中两个是一样的。

  o" j3 H: Q; k& P" |1 n8 X) a

载流10A，最大温升10℃，环境温度25℃，铜厚1OZ，走线长度10mm，计算得出的走线宽度：内层18.71mm，表层走线7.19mm，我用公式计算了一遍，结果是一样的。

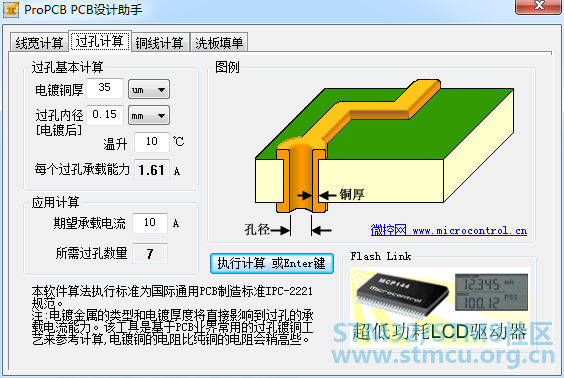

同时ProPCB设计助手也支持计算过孔数量，主要和过孔内径、过孔铜厚有关。

3 l! T# l5 J$ \0 G0 d

8 u) F  V- o! `) G: C今天的文章内容到这里就结束了，希望对你有帮助。
