/ T# ^7 v: q% c1 ~13.1 STM32低功耗模式概述 STM32在系统或电源复位后,芯片处于运行状态,此时HCLK为CPU提供时钟,内核执行程序代码,当CPU不需要继续运行时,可以采用低功耗模块来降低芯片的运行电流,STM32有3种低功耗模式: & W! K; d9 l( C: \

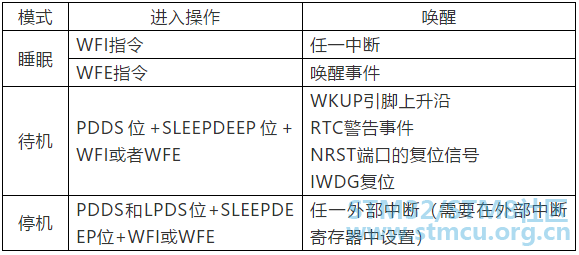

(1)睡眠模式:内核停止,外设继续运行 (2)待机模式:1.8V的内核电源被关闭,SRAM内容丢失,PLL,HIS,HSE振荡器断电,此模式下最低电流2uA (3)停机模式:停止所有时钟,此模式下最低电流20uA 上述三种模式的配置与唤醒条件如下表所示。
1 G4 r0 O& y- w; H5 _7 @/ \
4 E' {, T" F# P从待机模式唤醒后,除了电源控制/状态寄存器PWR_CSR,所有的寄存器被复位,唤醒后执行的代码等同于复位后的执行,此时电源控制/状态寄存器PWR_CSR将会指示内核由待机状态退出,进入待机模式后,除了复位引脚以及被设置为防侵入或校准输出时的TAMPER引脚和被使能的唤醒引脚,其他IO均进入高阻状态。 7 s$ M' D- I4 W2 E

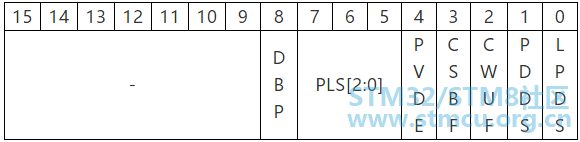

13.2 相关寄存器 13.2.1 电源控制寄存器:PWR_CR 7 P5 Q0 h9 c( C# ]1 x
$ L# e v9 P8 e2 o
Bit 8:取消后备区域的写保护 0:禁止写入RTC和后备寄存器 1:允许写入RTC和后备寄存器 Bit 7~Bit 5:PVD电平选择 000:2.2V 001:2.3V 010:2.4V 011:2.5V 100:2.6V 101:2.7V 110:2.8V 111:2.9V Bit 4:电源电压监测器PVD使能 0:禁止PVD 1:开启PVD Bit 3:清除待机位 0:无功效 1:清除SBF待机位 Bit 2:清除唤醒位 0:无功效 1:2个系统时钟周期后清除WUF唤醒位 Bit 1:掉电深睡眠 0:当CPU进入深睡眠时进入停机模式,调压器的状态由LPDS位控制 1:CPU进入深睡眠时进入待机模式 Bit 0:深睡眠下的低功耗 0:在停机模式下电压调压器开启 1:在停机模式下电压调压器处于低功耗模式 ! O1 r M, y) D* A6 b
& |; ?, Y7 U% \

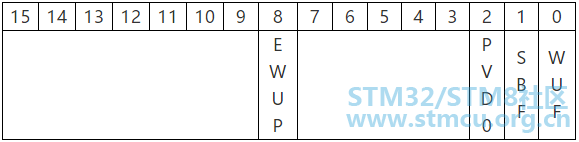

13.2.2 电源控制/状态寄存器:PWR_CSR 9 m5 B' I! A4 ]0 e' [
- I* }3 [* t# z5 VBit 8:使能WKUP引脚 0:WKUP引脚为通用I/O 1:WKUP引脚用于将CPU从待机模式唤醒,WKUP引脚被设为输入下拉 Bit 2:PVD输出 0:VDD/VDDA高于由PLS[2:0]选定的PVD阀值 1:VDD/VDDA低于由PLS[2:0]选定的PVD阀值 Bit 1:待机标志 0:系统不在待机模式 1:系统进入待机模式 Bit 0:唤醒标志 0:没有发生唤醒事件 1:在WKUP引脚上发生唤醒事件或出现RTC闹钟事件 + O% @5 R# f* x9 _
13.3 实验例程 功能:芯片运行15s之后进入待机模式,然后按下接在WKUP端口的按键唤醒,CPU在唤醒模式下驱动接在PB5上的LED以1Hz频率闪烁。 (1)打开sys.c文件编写一个功能函数,添加以下代码。 & U2 P9 ~6 w$ @0 X {
- /***************************************************
+ s8 h8 R2 u T0 G9 E3 _ - Name :Standby_Set! U8 Y3 e9 M8 X$ e, }* O
- Function :设置待机模式% u! Z) i8 K: {8 S) F1 {
- Parameter :None
/ g( Q+ B6 B- N5 }/ \( c - Return :None- @! X2 q+ ]* ~, N- J8 c% g
- ***************************************************/
0 A$ H7 _; I% F* w( K9 ? - void Standby_Set()
3 @* _3 d) H& A) ^. Q" a5 `/ [9 j - {
8 S& C1 W3 v3 B& R. Y; H - SCB->SCR |= 1<<2 ; //使能SLEEPDEEP位. x5 G; P7 @( t1 k5 q4 o
- RCC->APB1ENR |= 1<<28 ; //使能电源时钟 + p8 o7 q i7 L$ C7 O
- PWR->CSR |= 1<<8 ; //设置WKUP用于唤醒
7 q* D/ O% I. q/ T4 }, t& b1 @ - PWR->CR |= 1<<2 ; //清除Wake-up 标志
; M# O; x" O( ~/ x8 q( g s - PWR->CR |= 1<<1 ; //PDDS置位
& t! r2 B- \. r1 b: H0 y4 l B - __asm volatile("wfi"); //执行WFI指令8 p( O2 p2 ]# J% ?
- }
复制代码 7 a0 J6 D+ j% C8 J8 ]$ O" s c
(2)打开sys.h文件添加功能函数的声明。 # t( D; H7 U1 l, S( P9 Q5 z
- void Standby_Set( void ) ;
复制代码 & _; r+ H9 |4 H0 I3 }" q
(3)打开1.c输入以下代码。
$ F. g& q4 v) t; E: J- #include "sys.h"% F$ N4 [+ G% N6 V4 ^9 D% g$ @7 k
- #include "delay.h"/ T+ ]) {' N. `* L% W
- #include "usart1.h"
2 E( S/ t7 z( C' O - /***************************************************2 l+ r% {7 C0 @
- Name :LED_Init
. n* D& a0 P, o8 X - Function :LED初始化
6 v: R3 R) y6 \1 u; j! S1 f+ s. q5 V - Parameter :None
' y* ?0 O/ w8 y - Return :None
; o4 X) m/ a# P% ]# j* e6 K - ***************************************************/
7 a6 l$ s1 w% A4 _- y; U4 B - #define LED PBout( 5 ) //定义LED端口3 V3 _# ^. ^+ w' k# ]7 {
- void LED_Init()" u! i! b, P2 n _: S( y
- {' r& z- X- ?; T+ [, U* F1 H0 A
- RCC->APB2ENR |= 1<<3 ;. G+ ]0 N c) b j* O* H0 K
- GPIOB->CRL &= 0xFF0FFFFF ;9 v; o8 {/ I- S% U A
- GPIOB->CRL |= 0x00300000 ;7 Q% t' U: F# U, n1 L$ J5 p4 \$ r
- LED = 1 ;5 D+ z7 P( Z3 [; P
- }4 S, R0 y6 y, @% {
- /***************************************************
& B$ j8 V4 y; g1 V! ^8 L$ }/ R - Name :TIM1_UP_IRQHandler
7 K7 c6 L) `3 ?& \- F8 V# n3 p: r - Function :TIM1中断服务函数- T# d0 J# n h& |/ h# q6 K# e
- Paramater :None$ V; w5 ]3 X3 x( O5 h' k
- Return :None
C/ C& b) x! x3 }% Y L, g, ~ - ***************************************************/
+ n: U: j5 o, }/ X - u8 TIM1_Count ;
( E: K( Z3 C) F8 ?9 H5 a- S - void TIM1_UP_IRQHandler()2 N! c# I! w/ R5 L5 a& s1 ]3 F0 F3 M! {
- {
- T/ i$ u5 n. A9 z6 w. \0 j - if( ( TIM1->SR&0x01 )==0x01 )
5 L9 o$ l9 c. d: j$ S3 c G - {
* c9 q9 C D: q( r - TIM1_Count ++ ;$ O u; p6 r, x* a
- if( TIM1_Count==15 )5 {, E! [& ~2 L
- {
1 W( }$ ~' S1 G" s1 V b$ W - Standby_Set() ; //进入待机模式
. `7 o% V8 F6 @5 D* y - TIM1_Count = 0 ;
! r/ V2 j/ t0 m7 j7 Y4 _ - }
! [0 u6 J$ w- l, E. L' h9 [" b5 y2 P - }
: B# n5 w% q6 b- }+ B: C. o - TIM1->SR &= ~( 1<<0 ) ;+ V( i, l Z$ t2 w3 U
- }
# _0 @% D: h6 M1 c( } - /***************************************************
" w" H1 |& ]% C9 C2 L- N - Name :TIM1_Init
+ {. X+ I: O* Q8 R* T$ k - Function :定时器1初始化' N/ {2 @+ p2 U- r x) J0 v9 B$ a
- Parameter :7 @' [. `7 Q9 N/ e! l) e
- psc:预分频系数
) b* h: ]8 m2 U! I& U ] - arr:重装载值. s$ x: w5 G: `* j
- Return :None
% W$ `/ D# j- W* f9 ` - ***************************************************/& n: {& {: m4 b% I* i( w8 ^5 d, }
- void TIM1_Init( u16 psc, u16 arr )
; d# u6 `5 l" K# m% f - {
- M% D- n: O1 G0 D: ^7 D - RCC->APB2ENR |= 1<<11 ;
7 g/ q; \0 ^2 `+ A# F - TIM1->DIER |= 1<<0 ;
0 r q6 w- t& X/ p% }; Y5 c - TIM1->PSC = psc ;1 u# a9 p6 M' c. g* ~- j |
- TIM1->ARR = arr ;
+ T S& J K% u5 M - TIM1->CR1 |= 1<<0 ;
7 e$ s8 \" {. z6 ^/ M4 N# o& t - NVIC_Init( 3, 2, TIM1_UP_IRQn, 2 ) ;
, c# `/ u9 }* }: B# [ J - TIM1_Count = 0 ;
( C9 _1 O' N8 v8 B+ {0 }# |) n3 N - }
4 i. V. e% e7 O5 T5 C0 U- j/ g5 J - /***************************************************
1 P8 ?1 W; {; a) }: D+ d @ - Name :main6 _3 E! H0 @7 W8 |6 r; r; D. D/ V
- Function :主函数
& y4 b& L( M& e( g: e - Parameter :None% ]+ ^3 E3 K: }3 n
- Return :None; @) ?; m1 K, }4 P" {4 O
- ***************************************************/9 h) N4 K0 l. l, e; h3 ` m0 g
- int main()
" \; Q! b7 y" \. }$ p - {
$ C- v( H; L* S0 g; Z6 } - STM32_Clock_Init( 9 ) ; //STM32时钟初始化
( v* n# ~' j! V& j! A$ g$ k7 F% D - SysTick_Init( 72 ) ; //SysTick初始化6 k2 E: ^. h S
- USART1_Init( 72, 115200 ) ; //初始化串口1波特率115200
1 y+ D' h) u) X" H/ q. Y/ m - LED_Init() ; //LED初始化
5 e: L8 o) O1 {/ ~3 o B - TIM1_Init( 7199, 9999 ) ; //定时器1初始化
$ p& u$ S: Y3 T; F. x - while( 1 )
5 O' P! \) r0 Y8 s - {! c% M) @8 I, @1 Y0 d, L
- LED = 0 ;7 j+ a1 o. T- u* |
- delay_ms( 500 ) ;' ]1 \5 s3 m% x/ e
- LED = 1 ;
! Q6 u. I: Y7 p - delay_ms( 500 ) ;3 @* i* j: x* G" Q" m
- }9 S" A) Z% h: A3 p
- }
复制代码 % n0 o# K+ J3 |* _& C* I4 h
) I( ?! n+ T) o: m( v0 @文章出处: 电子技术园地 滑小稽笔记
