有了STM32WL，IoT世界追光去

LoRa 技术，以其远距离、低功耗、多节点、低成本、抗扰特性等诸多特点在物联网应用中已初露锋芒。在一些 B 端行业，如能源、公共安全、智慧楼宇、电力、军事工业等行业，LoRa都得到了广泛应用。目前，LoRa 技术正在发力于室内场景应用，这将爆发出巨大市场机会，更值得期待。

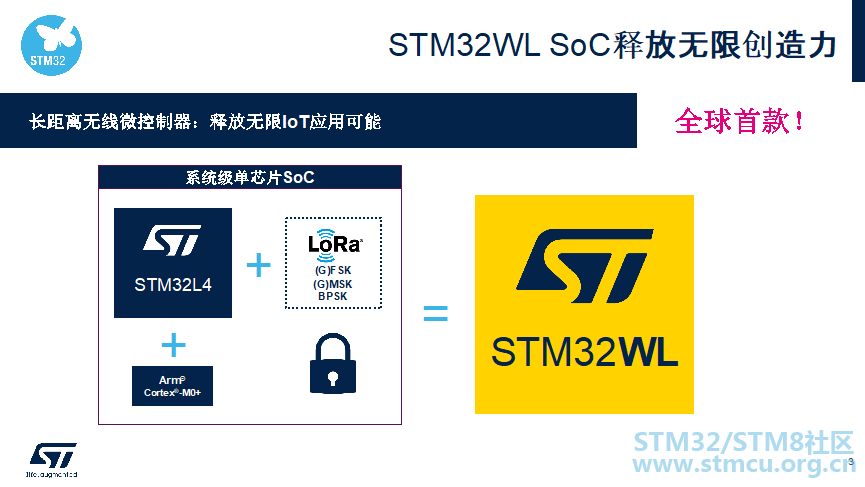

▲STM32WL SoC 释放无限创造力

日益火爆的LoRa技术急需一个强大的芯片解决方案去承载，去释放它的无限潜能，而ST的全球首颗内置LoRa收发器的SoC——STM32WLMCU系列的应运而生，成为引爆LoRa物联网应用的导火索。

6 P/ V6 f8 o( H4 K

STM32WL无线SoC引爆物联网

自2018年第一颗无线MCU系列STM32WB问世，STM32便迈入无线进击路。

ST不断推出一系列具备强大无线连接能力的STM32产品，全面支持各种短距离（Zigbee、WiFi、蓝牙、Z－wave）、广域网通信标准（LoRa、SigFox、EC-GSM、LTE-M、NB-IoT 等），从产品、模组、封装、安全、认证到软硬件生态系统，ST为物联网应用提供了360度无缝解决方案，助用户顺利在物联网世界里乘风破浪、开疆拓土。

2020年伊始，STM32WL诞生。

▲STM32WL的八大特性

STM32WL是全球首颗内置LoRa收发器的SoC，在同一芯片上集成了通用微控制器和 sub-GHz 无线控制单元，是世界上第一颗将LoRa收发器集成到SoC芯片上的无线微控制器。之前，市场上的LoRa无线解决方案，要么是分立的微控制器和收发器，要么是两个组件使用同一封装，但使用不同的裸片，即系统级封装。STM32WL通过实现更简单、更灵活、更高集成度和更节能的设计，必将成为加速LoRa物联网应用落地的强大引擎。

单双核齐发，全面覆盖低功耗长距离无线市场应用

STM32WL 包括2个主要STM32WL产品系列：

l 单核STM32WLEx

l 双核STM32WL5x

单核STM32WLEx具有丰富的产品特性集，基于Arm®Cortex®-M4 & DSP，频率高达48 MHz，高达256 KB闪存和64 KB SRAM。STM32WLE5系列具有丰富的利于通信的外设及特性，包括多达 43 个 GPIO、用于优化功耗的集成SMPS 以及多种可最大限度延长电池使用寿命的低功耗模式。双电源输出和宽线性频率范围确保全球兼容性。

▲STM32WL单双核齐发

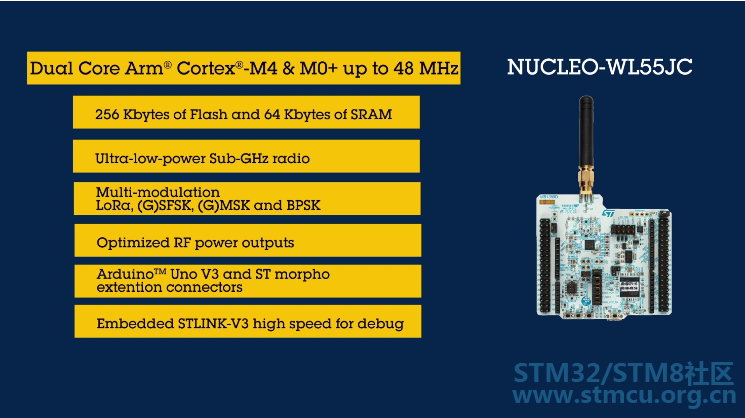

双核STM32WL5x具有更先进的安全性， Arm®Cortex®-M4 & DSP，频率高达48 MHz，高达256 KB闪存和64 KB SRAM；Arm®Cortex®-M0+核，频率高达48 MHz。

支持Sub-GHz无线电，超低功耗和丰富外设功能是单双核SoC共有的关键特性。

STM32WL 系列采用与超低功耗 STM32L4 微控制器中实现的同种技术进行开发，为需要通过sub-GHz 收发器延长电池使用寿命和扩展 RF 距离的应用提供相似的数字和模拟外设。为确保全球兼容性，STM32WL MCU 提供了双电源输出和宽泛线性频率范围，以满足任何非授权 RF 频谱的需求。

STM32WLE5 系列具有丰富的利于通信的外设及特性，包括多达 43 个 GPIO、用于优化功耗的集成SMPS以及多种可最大限度延长电池使用寿命的低功耗模式。双电源输出和宽线性频率范围确保全球兼容性。

突破系统级封装

芯片的封装形式在不断升级。传统的PCB封装，是将不同的分立封装位于一块较大的电路板上。模块化封装，是将不同的封装位于一块非常小的再封装PCB上。而系统级封装传统的所采用的SIP（系统级封装），将不同硅片封装在一个封装内。
