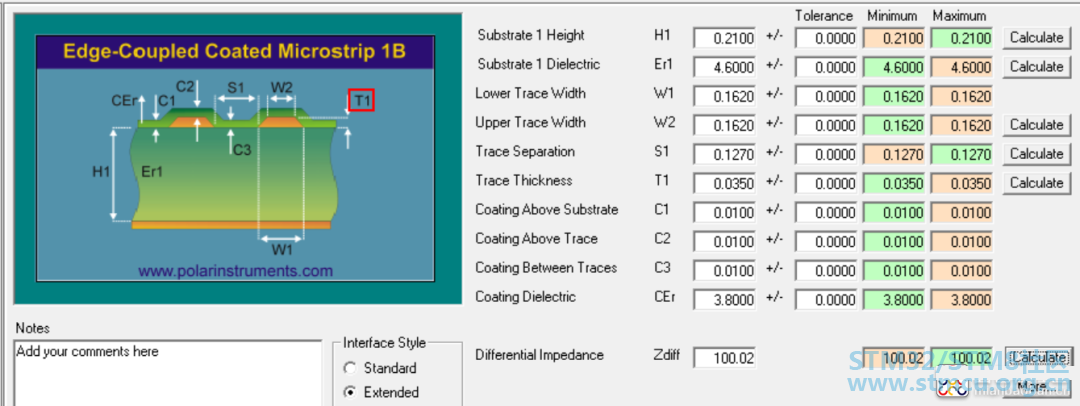

我们在画PCB时，经常要做阻抗匹配。很多时候，直接交给了板厂来做控制，那我们自己又知道多少呢?

0 C3 D3 I" s  U

2 n. X6 C  L- c5 r

我们经常会看到上面这张图，那图中这些参数是从哪儿来的呢?接下来和我一块儿从PCB板材来看看。

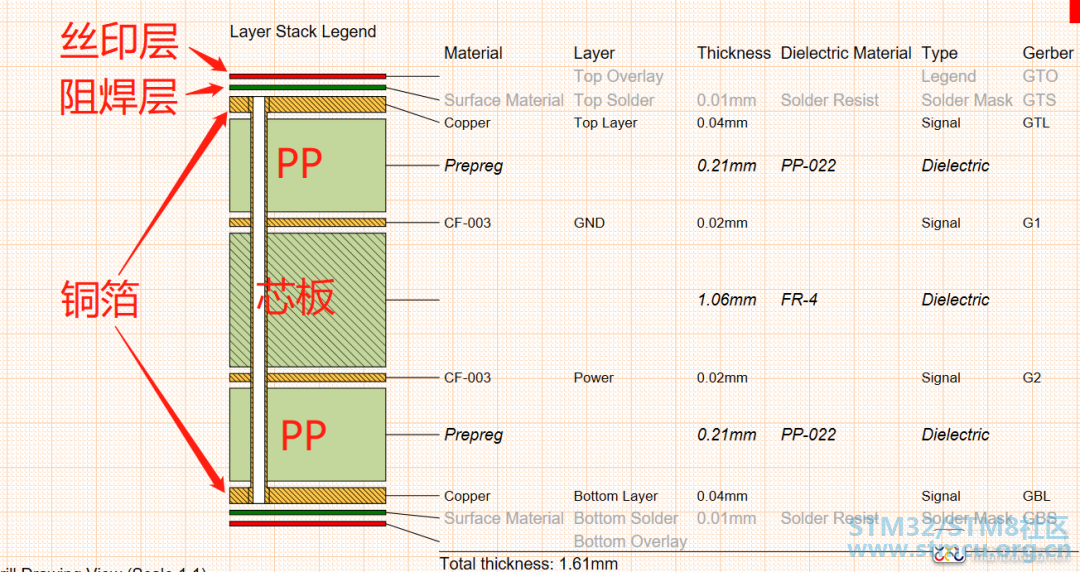

以4层板为例，我们来看看板子的组成。

3 v6 m/ ~4 g8 ?4 Y" N, y" r

6 p9 O- R# V: L! e

由图可知，4层PCB是由1块芯板 + 2块PP(半固化片) + 铜箔组成。其实芯板也是由PP加铜箔构成的。那我们就先来看看什么是PP？

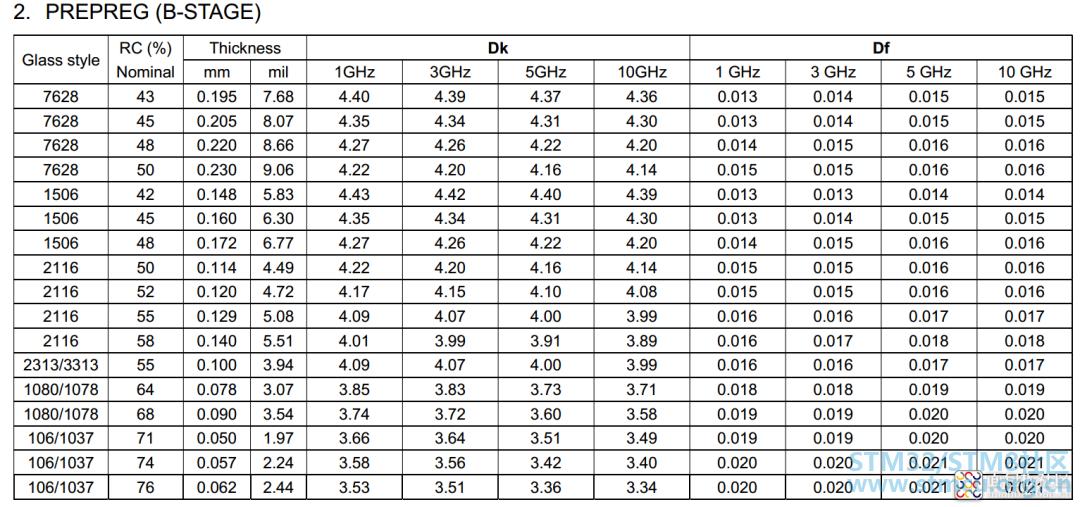

PP——Prepreg

半固化片，又称“pp片”戓黏结片，是多层板生产中的主要材料之一，主要由树脂和增强材料组成。增强材料又分为玻纤布、纸基、复合材料等几种类型，目前常见的是玻纤布。常见型号有7628，2116，2313。

其中，RC%指树脂含量，一般树脂含量为45%~65%。一般情况下，含量高，介电常数低，击穿电压高，但尺寸稳定性差，挥发物含量高。

Dk指介电常数，常见的在4.2~4.6，信号的传输速率与材料介电常数的平方根成反比，高介电常数容易造成信号传输延迟。

" C. D' A9 e+ ], @2 }) `3 a

Df指介质损耗，主要影响信号传输质量，介质损耗越小信号损耗越少。

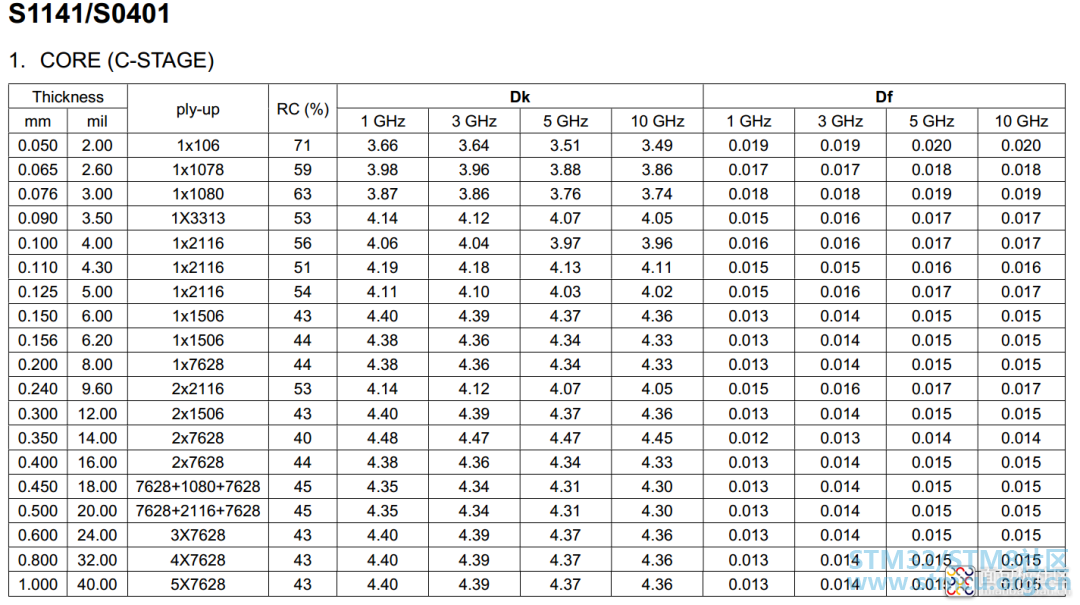

芯板

  _8 _. m/ w& B3 \! @! |" P+ @' i

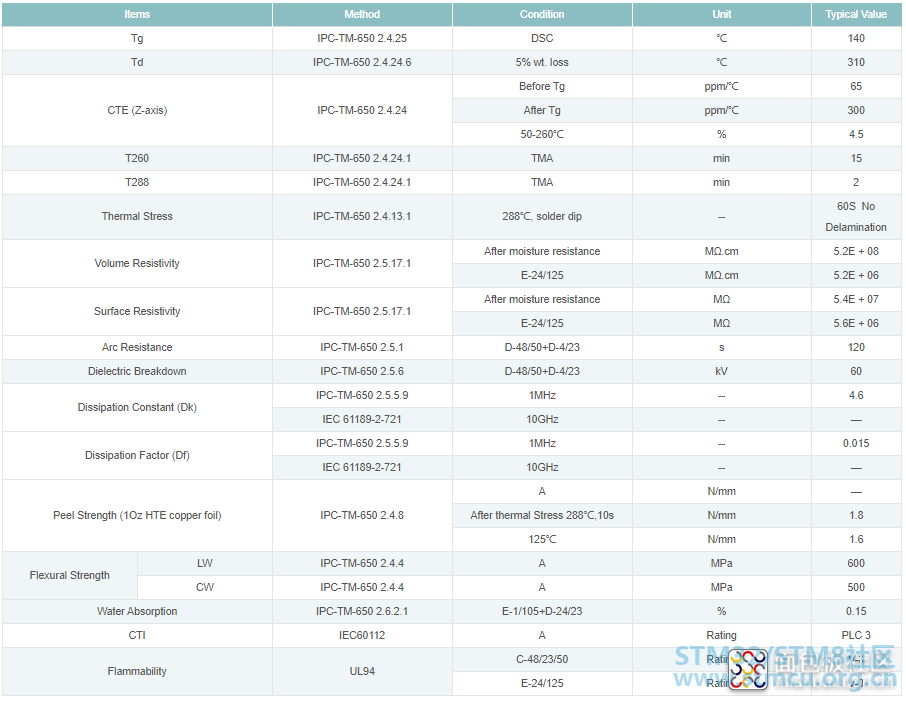

以生益S1141例

$ r" ^- k' {3 R/ N' O

0 n6 f- a: y- U: e$ A+ V

# c6 f, j2 {0 @* \. Q$ }: Q

其中，Tg(glass transition temperature)玻璃化转变温度，温度一旦高于Tg，物理特性变化非常明显，如同玻璃加热软化， 特别是CTE增长很快。

1 O* u$ N, c9 {% q9 W9 C" }8 O

• Td(thermal decomposition)分解温度，一般按照重量减小5%的温度作为分解温度。
• CTE(Coefficient of thermal expansion)热膨胀系数，CTE越小，尺寸稳定性越好。
• T260/T280，指260℃高温条件下测试板材的抗爆板时间，及最高288℃采用热分析法(TMA)来进行测试，观察在强热环境下能够抵抗Z轴膨胀多久不致开裂。



铜箔

) [( O) h  n1 o/ ?

主要参数为铜厚以OZ为单位，1OZ指重量为1OZ的铜均匀铺在1平方英尺的面积上所达到的厚度，1OZ=35um。

( D" _3 a1 V, Z

层压结构

4 r: n# f5 e" t, b' m

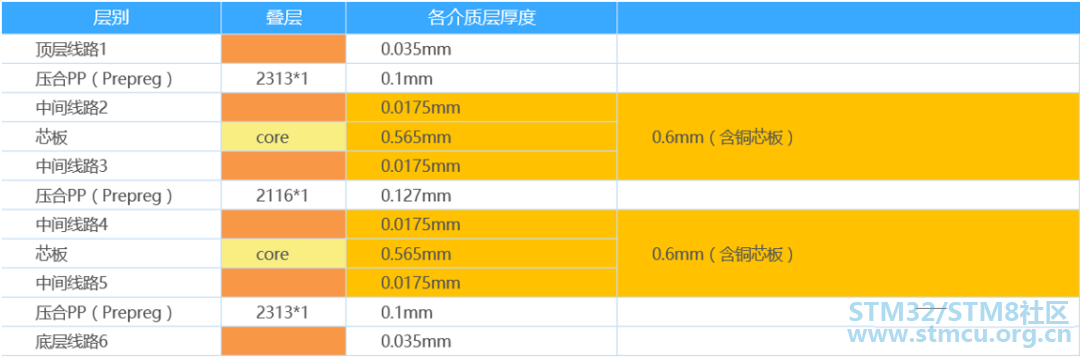

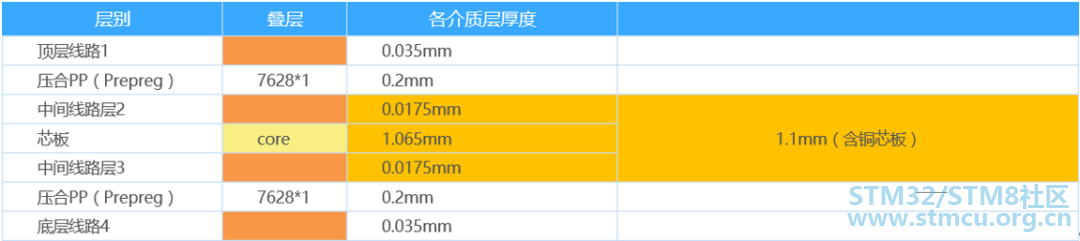

以成品1.6mm板厚，4层和6层板为例。

5 d9 K: P, ^; ]* }% x% X4 N

) O+ V( y1 O  [8 M0 g1 C

有了以上所述信息，我们基本上就可以在阻抗计算神器si9000等软件中，来计算阻抗了。另外，AD中设置好层压结构及所需阻抗后，可以直接生成所需线宽，线间距等参数。
