STM32数据手册中都有哪些重要内容不可忽视？

有许多初学的朋友，常在后台问一些关于数据手册中就有的知识，今天就在这里统一写出来了。

那部分朋友，你可能还不知道数据手册中有这些内容，今天分享出来，希望你们认真阅读一下数据手册。

1写在前面

我们编写STM32底层驱动代码的时候，会牵涉到一些与芯片引脚、电气特性相关的知识。这个时候，就需要查看芯片对应的官方手册。

一般《Reference manual参考手册》和《Datasheet数据手册》这两本手册是我们底层编程常用到。所以，推荐初学者一定要把这两本手册下载来对照学习。

当然，这里说的两本手册，是针对每一种型号STM32都应该具有的，但不同型号的STM32对应的手册可能不同，也有可能相同。

比如：STM32F103R8和STM32F103ZE的参考手册相同，但数据手册不同。

不过，STM32的这些手册，在排版或者说内容上，都极为相似。所以，下面以STM32F103ZE为例，引导大家学习其数据手册。

2 数据手册概要

英文不好的朋友可以先下载中文版的数据手册来看看，好像STM32F1和F4都有翻译版（但版本比较老）。

这里为了照顾初学者，以STM32F103中文版为例来展开说明。

打开数据手册，你会看到芯片的许多重要，如下图：

主页的内容，相信大家看英文版文档也能明白，以上是首页预览，可以抓住一些重要内容。

再次就是查看目录，目录可以大概知道文档讲述了一些什么内容。

最后，预览没文档里面详细内容，可以知道整个数据手册讲述了一下什么知识。

3重要知识点

本章节为大家罗列一些数据手册重要的知识点，也是许多初学者常问的内容。

3.1 芯片有多少个TIM、多少个UART?

这类问题，可以参看数据手册“Device overview”器件概述的章节（一般第2章节）。

如上图，可以得出，STM32F103大容量芯片有8个TIM定时器（4个通用、2个高级、2个基本），有5个UART串口。

3.2 芯片具体有哪几个定时器？及定时器位数？

有的人看见别人代码，使用的TIM7，而自己移植过来，编译错误，发现没有TIM7。因此，就问：我在怎么知道我芯片有哪些定时器呢？

这个一般在数据手册第2章，或第3章的“Overview概述”下面有具体的概述。

这个概述的地方会有更多的信息：

1.定时器位数：比如有些定时器为32位；

2.计数器类型：向上、向下等；

3.捕获通道数：有些定时器不支持捕获/比较，也就没有。

······

3.3 引脚可以映射到哪些地方？

有朋友看到其它人编程使用的UART串口1不是PA9和PA10，就产生了疑惑：我怎么知道这些UART串口可以使用哪些引脚呢？

这个问题答案在“Pinouts and pin descriptions引脚定义章节”。

比如你想知道UART串口1可以使用哪些引脚，可以使用“USART1_TX”搜索一下，看有哪些引脚有“USART1_TX”这个功能，那么这个引脚就具有这个功能。

3.4 IO可以输入多高电压？ 检测时多高电压才是高电平？

有的朋友可能会产生疑问，我STM32是3.3V供电，那么我输入IO的电压是不是最高就为3.3V了呢？

之前有朋友问：我STM32做IO输入检测电平时，按理说应该为高电平。可能因为外部电路原因，发现不对，就用万用表测量，电压在1V左右。

他就问了这么一个问题，我输入电压多高才认为是高电平呢？

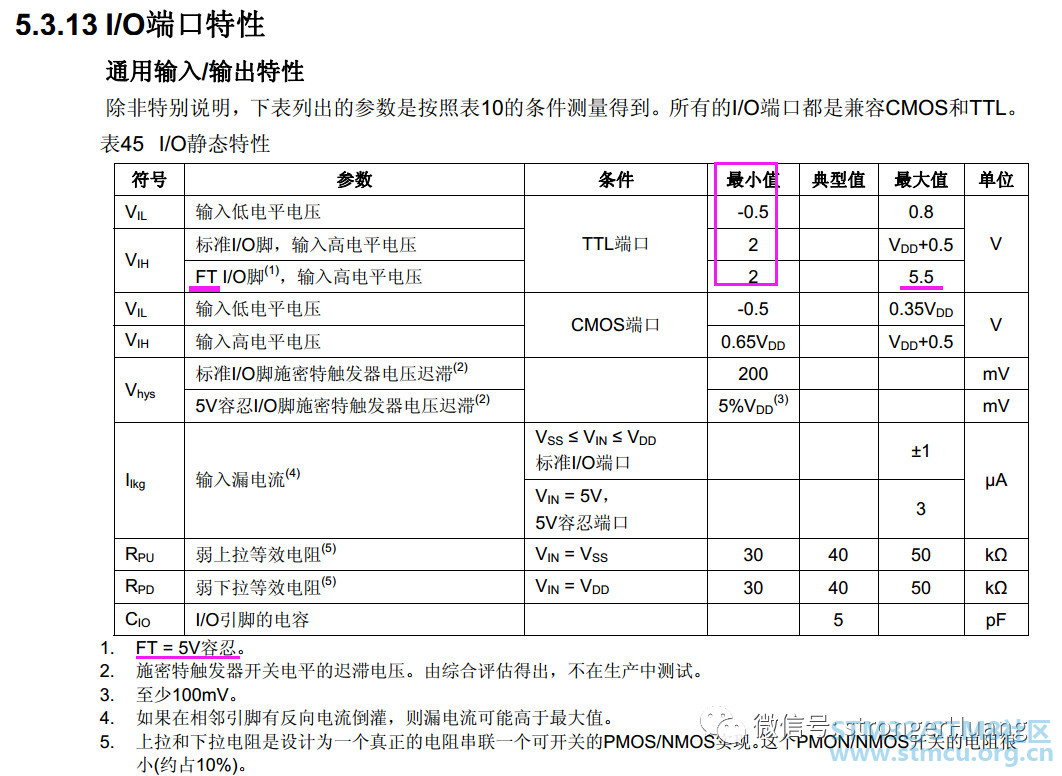

这个问题可以在数据手册Electrical characteristics电气特性下面找到答案。

输入电压，可以看引脚定义章节，如果带有FT的，证明可以承受5.5V电压。

而被检测为高电平，最小需要2V电压。

好了，本文就写到这里。以上只是提供思路，可能你遇到的问题不止这些，需要学会合理利用手中资源。
