STM32CubeMx入门教程（1）-点亮LED

8 `0 n1 U% |% `4 u$ s

“ 使用stm32cubeMX 工具进行代码生成，以LED点灯为例”

01

STM32CubeMx的使用条件

1.硬件条件：

（1）野火STM32F103开发板-指南者

（2）原理图

原理图可以参考官网，在stm32CubeMx入门教程的使用中会将用到的部分原理图以图片的形式贴出。

2. 软件

（1）STM32CubeMX 从STM公司官网下载，下载地址：https://www.st.com/zh/development-tools/stm32cubemx.html#tools-software

（2） STM32CubeF1 这是F1系列的HAL库，使用cubeMx进行代码初始化配置和代码生成就使用的这个库，可以根据自己的单片机系列选择下载地址：https://www.st.com/content/st_com/zh/products/embedded-software/mcu-mpu-embedded-software/stm32-embedded-software/stm32cube-mcu-mpu-packages/stm32cubef1.html

（3） MDK 这个软件大家可以自己下载，如果使用其他的编译软件CubeMX 也是支持的。

注意：SetupSTM32CubeMX最新的版本是6.1.0，安装可简单，一路next 可以完成，但是这个软件是使用Java开发，需要使用Java的运行环境。安装 jre软件：jre-8u271-windows-x64，我会在百度云提供，大家可以自行下载最新版本。

02

STM32CubeMx点亮LED灯

2.1 STM32CubeMx新建项目

菜单 File->New Project

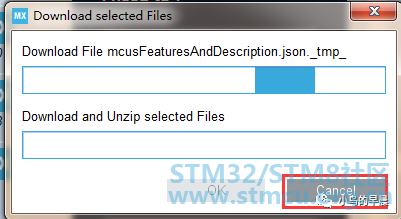

新建项目如出现服务器的软件更新等，选择Cancel。

出现芯片选择界面，根据需求选择，这里选择野火指南者的芯片STM32F103VET6,LQFP100，100引脚的芯片，点击start project。

2.2 初始化代码

（1）根据原理图选择时钟。

在CubeMX中配置选择时钟，外部高速时钟。

（2）时钟配置

点击 Clock Configuration，输入外部8MHz，HCLK 72MHz。

（3）GPIO 配置，根据LED引脚选择GPIO


以LED-G 绿灯为例，配置LED引脚PB0，低速，输出模式，上下拉，LED 为LED-G。

项目配置

（4）项目配置，如图所示，添加项目名称，可以选择项目生成的位置，工具链选择（这里使用MDK），堆栈设置，HAL库的位置选择。

（5）Code Generator 的设置

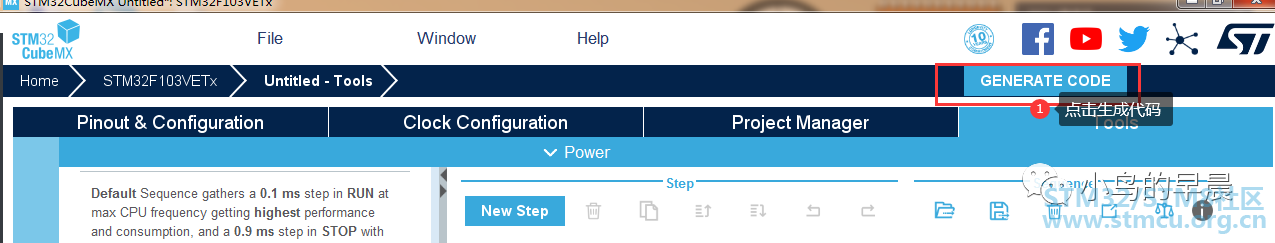

（6）代码生成

配置到这儿，cubeMX已经完成了时钟配置，GPIO配置。使用MDK打开项目就可以控制LED了，可以可出cubeMX主要完成代码初始化配置。

03

MDK 项目编写应用代码

使用MDK打开工程

对于cubeMX生成的代码可以从图中看出，软件已经帮我们完成了基本的初始化，我们只需要在main.c while（1）主函数中添加我们的应用代码，不像标准库一样手动的添加外设初始化、时钟初始化的配置代码。

现在我们需要操作GPIO来控制LED的灯的亮 or 灭。GPIO的操作函数有很多，在stm32f1xx_hal_gpio.h中查找。

我们在main.c 的主函数中while（1）循环中加入控制LED灯的代码，如下图所示：

HAL_Delay()是毫秒延迟函数，参数3000是3s。使用HAL_GPIO_WritePin()写入RESET 和SET 控制写1和写0。

编译程序

编译程序没有出错，配置编译器进行程序下载。下载器的选择配置如下图所示。

04

看效果如何

可以看出LED-绿色的灯美三秒闪烁一下。

文章出处： 小鸟的早晨
