STM32CubeMx入门教程（2） USART的使用

•硬件

野火指南者开发板

•软件

CubeMx & MDK & 串口调试助手

---------------STM32CubeMx 配置------------------

USART的配置

我们延续LED项目的时钟配置，在LED的基础上配置USART。使用CubeMX打开LED灯的项目。

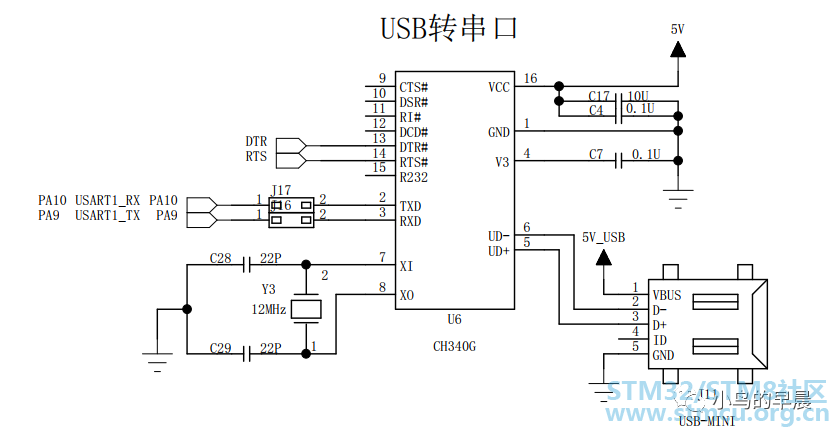

原理图

我们从原理图中可以看出串口1使用的是PA10& PA9 这两个引脚。

CubeMx

在cubeMx的配置中，我们主要按照上图的配置就可以了，使能串口1 ，异步模式，硬件流控制关闭，在参数设置中，波特率为115200，8位数据，无优先级，1位停止位，方向发送和接收。Project 和Code Generator ， Advanced Settings 和第一个LED项目设置是一样的，可以参考，点击GENERATE CODE 生成代码。在MDK中打开。

-------------2.MDK编写应用程序--------------

打开MDK，在库中stm32f1xxhaluart.h中可以看到这么多的操作usart的函数供使用，CubeMx 已经为我们初始化了usart, 我们只需要添加应用函数就可以了。

这里我们通过重新定义函数来实现printf 函数，以后发送数据到串口控制台可直接使用printf函数。

在usart.c 文件中包含头文件stdio.h,并添加下面代码：

1. /* USER CODE BEGIN 1 */
   4 V' d  x+ Z5 r$ d/ e! p8 g
2. #ifdef __GNUC__

3.        #define PUTCHAR_PROTOTYPE int __io_putchar(int ch)
   / g- ]: Q' e$ w) b- U/ W3 f/ g
4. #else

5.        #define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)

6. #endif
   - t9 x6 m6 ~9 n5 H! i* w8 {; o1 p. b3 r
7. PUTCHAR_PROTOTYPE
     m  d/ b8 J2 d* Z7 i
8. {
   : z, H8 j3 w9 g" N# p
9.               HAL_UART_Transmit(&huart1 , (uint8_t *)&ch, 1, 0xFFFF);

10.               return ch;

11. }
    0 l/ w9 T4 ~7 t$ o2 ?7 w/ |
12. /* USER CODE END 1 */

复制代码

注意：代码必须添加在USER CODE BEGIN X 区域，否则重新生成代码会丢失。

在main.c 函数中添加测试代码：

1. /* USER CODE BEGIN 3 */

2.               HAL_UART_Transmit(&huart1, "Hello!\r\n", 9, 10);
   + b1 _8 A$ X/ _) E/ F0 m( X
3.               HAL_Delay(3000);
   6 z4 u# A! n) m6 i' {6 j, E
4.               printf("\n\r this is test for printf function using for first\n\r\n");

5.               HAL_Delay(3000);

6. }
   . R2 r- ^4 i8 o. u2 f) J
7.    /* USER CODE END 3 */

复制代码

编译后下载到开发板中可以看到打印数据没有问题。串口1使用正常。

HALUARTTransmit(&huart1,"Hello!\r\n", 9, 10);// 这个是串口的发送数据函数

printf("\n\r this is test for printffunction using for first\n\r\n");// printf 函数是我们通过重新定义使用C库函数实现的。

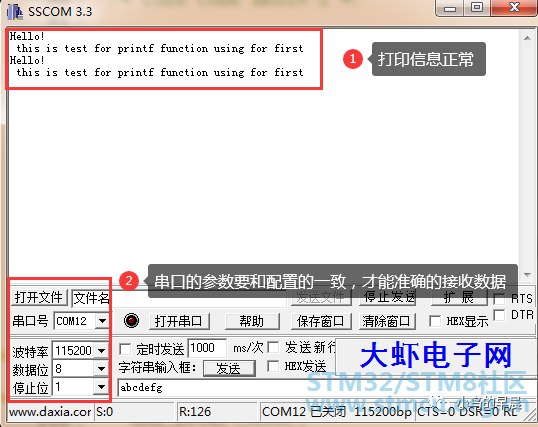

------------------3.效果演示---------------

我们可以看到，发送的数据正常，串口1能够正常使用。

文章出处：小鸟的早晨
