STM32CubeMx入门教程（5） ADC 应用

导语“在本次教程中我们使用指南者开发板的ADC功能，实现ADC电压采样转换。本项目在USART项目（参考USART章节）的基础上配置ADC，通过将采集到的数据转化为电压值在串口上打印出来。”

---------第一节系统要求------------

•硬件

野火指南者开发版

•软件

CubeMx &MDK ＆ 串口调试助手

•原理图

---------第二节 CubeMX配置-----------

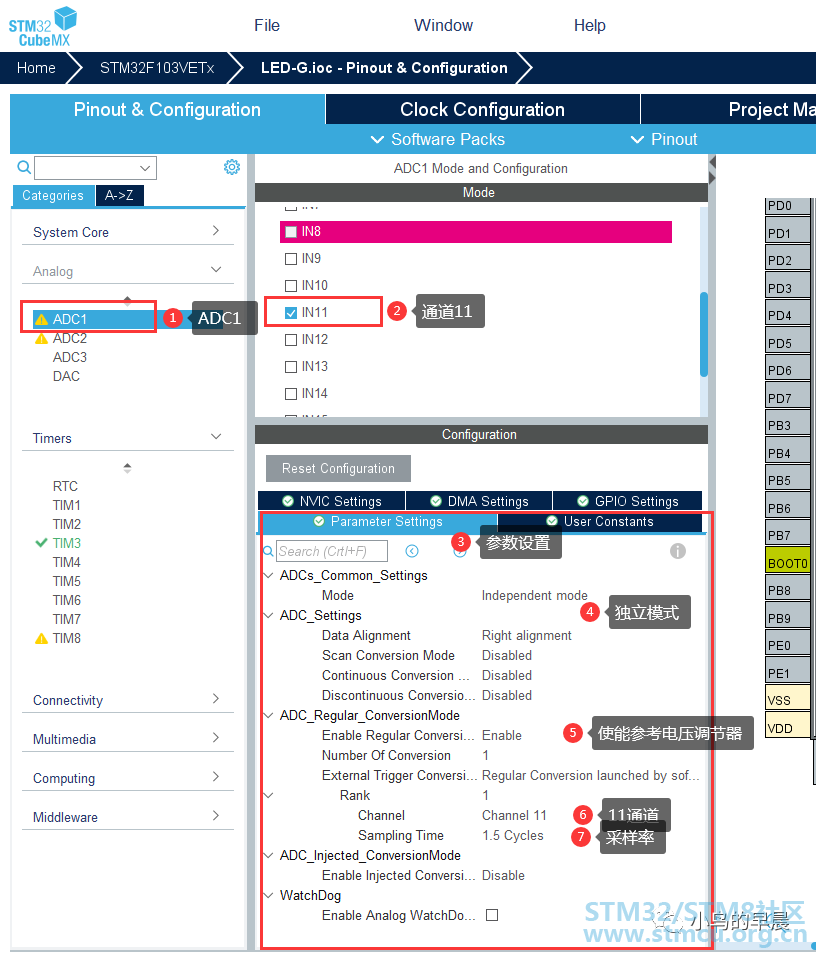

在CubeMx 中设置ADC，选择PC1对应的11通道，ADC1，参数根据下图设置：

--------------第三节 MDK代码编写------------

CubeMx 初始化代码配置后使用MDK打开项目，主main.c 文件中添加电压转化函数和定义变量：

1. float adc_conv_value(uint16_t value);
   8 P8 V( Z3 I4 }0 D9 x! P
2. uint16_t adc_value;  // 采集到的数据

3. float adc_con_value;  // 转化后的实际电压值

4.

5. 在main.c 的自定义代码段4编写转换函数：

6.
     S" o2 D$ y0 Y) z  }) u. m
7. /*电压参考值为3.3V ADC 为12位，4096**/
   ! G4 l/ B9 H1 A$ r: U1 _' g0 h$ x
8. float adc_conv_value(uint16_t value)
   & ^0 G7 l5 g' x5 j
9. {
   ; P, s& X7 s5 h: m& i# _
10.        return (float)value/4096*3.3; //ADC 转换后的值转换为实际的电压值
    + U2 k- a7 e% E+ G) k/ u
11. }

复制代码

在main函数的主循环while中添加ADC采样和打印采样电压值的函数：

// 代码开始从这儿写：

1. // 代码开始从这儿写：

2. HAL_ADC_Start(&hadc1);
     d- `4 n2 T& O* V
3. HAL_ADC_PollForConversion(&hadc1, 10);
   + k! y4 k3 Q+ U2 n+ H) r) C
4. adc_value=HAL_ADC_GetValue(&hadc1);

5. printf("ADC1 channel 11 value=%4d\r\n",adc_value);
   ) k: x9 n( r7 K
6. adc_con_value=adc_conv_value(adc_value);

7. printf("ADC1 channel 11 real V value=%4.3f\r\n",adc_con_value);
     [' N( K# F8 I3 V( r% s) T" R
8. HAL_Delay(500);

复制代码

编译项目后下载到开发板中。

-----------第四节效果演示----------

现在我们通过串口打印采集的实际值和转换后的电压值：

可以通过调节滑动变阻器观察采集到数据变化，value是12位的整数值，realVvalue是转化后的实际电压值。

代码分析：

（1）HALADCStart(&hadc1);是启动ADC1转换。

（2）HALADCPollForConversion(&hadc1,10);是等待转换结束。

（3）adcvalue=HALADC_GetValue(&hadc1);是获取转换结果。

（4）adcconvalue=adcconvvalue(adc_value);是自定义的转换结果转化为实际电压值的函数。
