用stm32单片机控制 XL1509降压模块，实现数控稳压电源

[复制链接]

runber 发布时间：2021-1-12 11:52

文章
文章封面:	-
文章简介:	-

以降压控制器XL1509芯片为核心器件，设计并制作一个降压型直流开关稳压电源。额定输入直流电压为12V时，额定输出直流电压为5V，输出电流最大值为2.0A 。具有过流保护功能，动作电流1.5A±0.1；输出电压程控可调，调节范围：3-7V。

要求：

（1）额定输入电压12V下，输出电压偏差<100mV；

（2）额定输入电压12V下，最大输出电流：>2.0A；

（3）具有过流保护功能，动作电流1.5A±0.1；

（4）实现输出电压程控可调，调节范围3-7V，步进0.1V

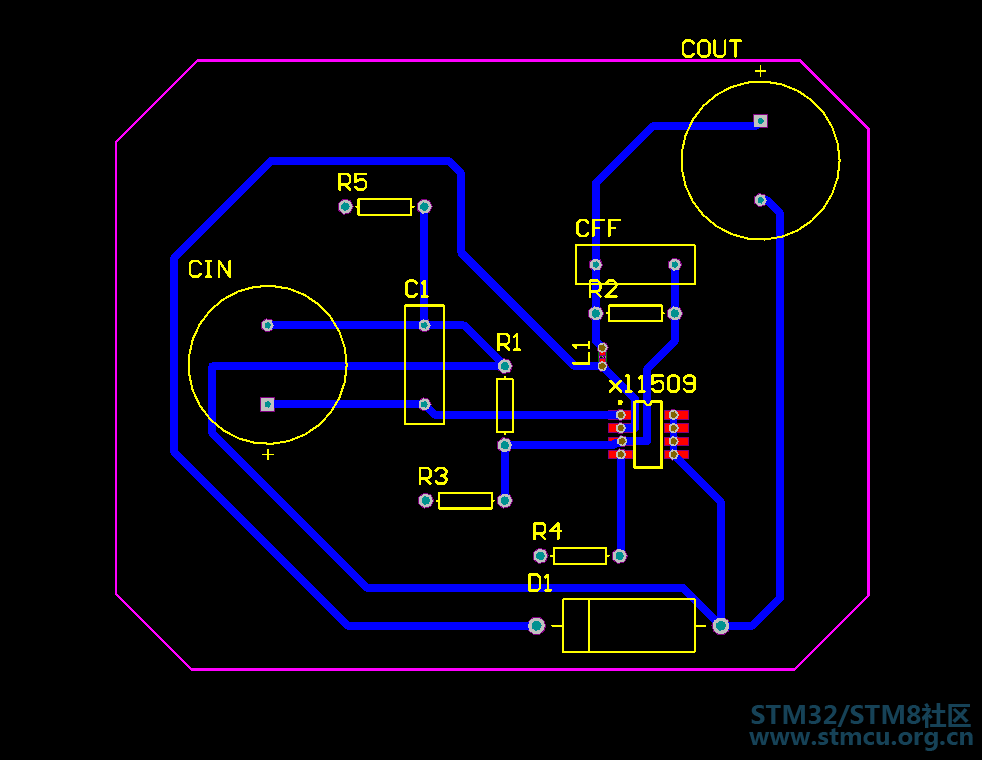

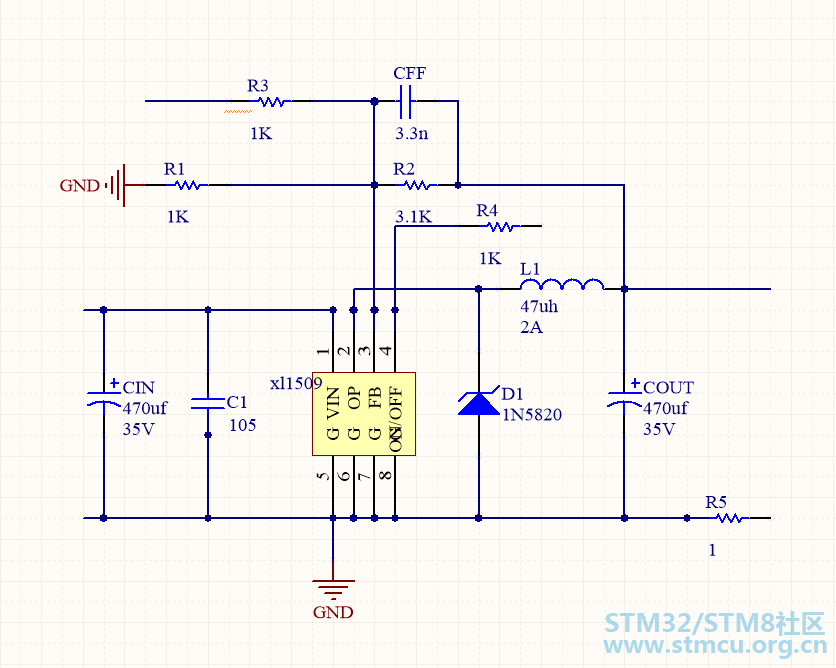

电路原理图如下：

R3是DA，R4过流保护，R5是采样电阻，接AD

单片机源程序如下:

#include "sys.h"
#include "delay.h"
#include "usart.h"
#include "led.h"
#include "lcd.h"
#include "adc.h"
#include "dac.h"
#include "key.h"
int main(void)
{
u16 adcx;
float temp;
u8 t=0;
u16 dacval=3300;
u8 key;
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置系统中断优先级分组2
delay_init(168); //初始化延时函数
uart_init(115200); //初始化串口波特率为115200
LED_Init(); //初始化LED PD.12
Adc_Init(); //adc初始化 PA.5
KEY_Init(); //按键初始化
Dac1_Init(); //DAC通道1初始化 PA.4
DAC_SetChannel1Data(DAC_Align_12b_R,dacval);//初始值为0
while(1)
{
//GPIO_SetBits(GPIOD,GPIO_Pin_2);
//程控输出
if(KEY==1)
{
//LED=!LED;
if(dacval>1500)
dacval-=200;
else if(dacval==1500)
dacval=3300;
delay_ms(500);
}
Dac1_Set_Vol(dacval);
adcx=Get_Adc_Average(ADC_Channel_5,10); //得到ADC转换值
temp=(float)adcx*(3.3/4095); //得到ADC电压值*/
if (temp >= 0.75)
{
GPIO_ResetBits(GPIOD,GPIO_Pin_2);
}
else
{
GPIO_SetBits(GPIOD,GPIO_Pin_2);
}
}
}
/*ADC用法
adcx=Get_Adc_Average(ADC_Channel_5,10); //得到ADC转换值
temp=(float)adcx*(3.3/4096); //得到ADC电压值*/
/*DAC用法
DAC_SetChannel1Data(DAC_Align_12b_R, dacval);//设置DAC值
