第五章：STM32CubeMx计数器基本使用方法

+ l! p0 o( S3 l( Q5 _2 Z

第一步：

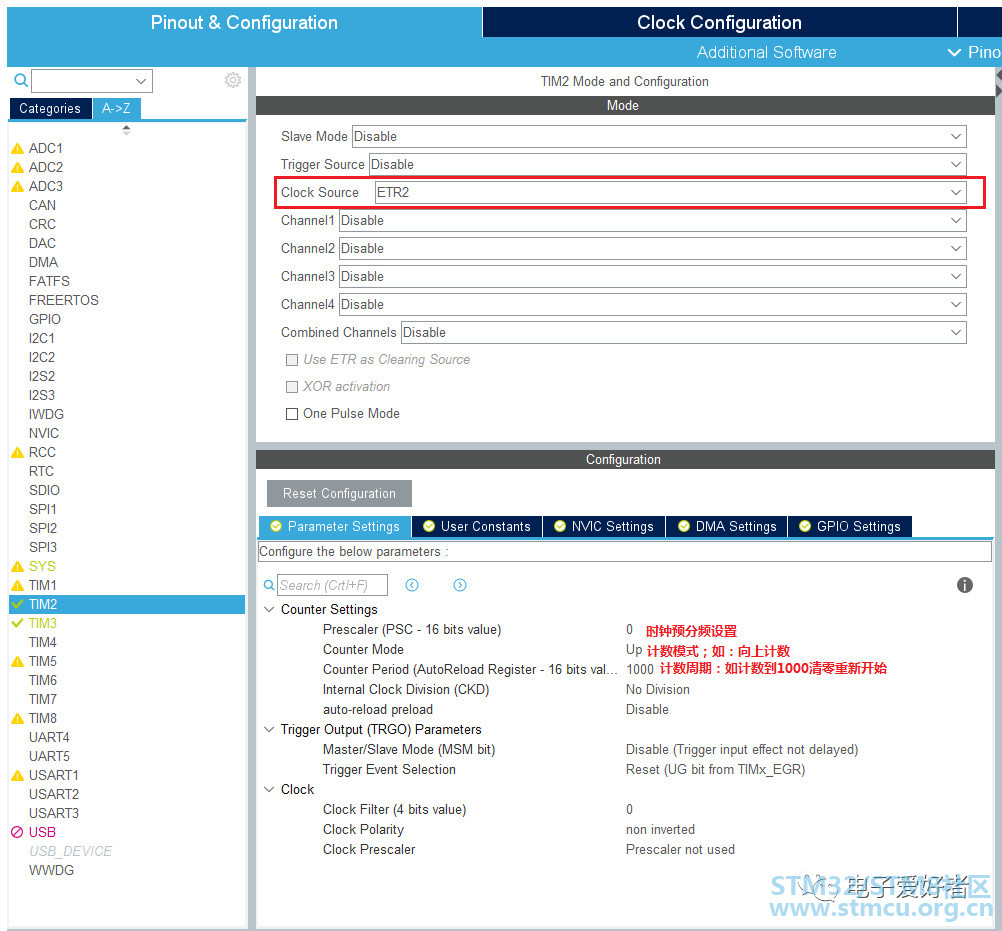

具体配置如下图：

第二步：

可以根据自身需要在NVIC 中断控制器中配置中断响应优先级。这里的配置方法可以参考前面几章！

第三步：

代码分析：

1. static void MX_TIM2_Init(void)
   3 L" O( F$ y1 @9 E9 @
2. {

3.

4.   /* USER CODE BEGIN TIM2_Init 0 */

5.

6.   /* USER CODE END TIM2_Init 0 */

7.
   4 p9 t$ O- J# o1 V7 `) W1 G
8.   TIM_ClockConfigTypeDef sClockSourceConfig = {0};
   : r! r4 s5 T2 L. V7 m
9.   TIM_MasterConfigTypeDef sMasterConfig = {0};
   . W% P- p: b) W4 k2 E9 v4 ~
10.

11.   /* USER CODE BEGIN TIM2_Init 1 */

12.
    5 o, [5 R' \/ |$ d
13.   /* USER CODE END TIM2_Init 1 */

14.   htim2.Instance = TIM2;
    $ L5 O! ]% B: D8 y) \+ V) ~
15.   htim2.Init.Prescaler = 0;
      {& b3 A9 E! W" A6 f+ u, L, W
16.   htim2.Init.CounterMode = TIM_COUNTERMODE_UP;

17.   htim2.Init.Period = 1000;
    6 a* d1 ^4 |; e- }) |. c
18.   htim2.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;

19.   htim2.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE;
    + x( G( s. O( q0 B* n/ E8 M
20.   if (HAL_TIM_Base_Init(&htim2) != HAL_OK)

21.   {
    ( A. L% U# Q2 j1 `: E8 L( f
22.     Error_Handler();
    6 I7 m1 b3 {7 [
23.   }
    % Z) w% x) o" x
24.   sClockSourceConfig.ClockSource = TIM_CLOCKSOURCE_ETRMODE2;

25.   sClockSourceConfig.ClockPolarity = TIM_CLOCKPOLARITY_NONINVERTED;
    . S3 j& S2 w" Q& I2 @4 J) }
26.   sClockSourceConfig.ClockPrescaler = TIM_CLOCKPRESCALER_DIV1;
    " `& y  Z9 d5 M! U* l2 q! F
27.   sClockSourceConfig.ClockFilter = 0;
    3 q! i- Y# F: j) N+ M& N9 U- ^
28.   if (HAL_TIM_ConfigClockSource(&htim2, &sClockSourceConfig) != HAL_OK)
    . v* ^! P8 R6 H0 X* T6 x& I
29.   {
    . W- z3 s9 V" R0 V/ h; c9 N
30.     Error_Handler();

31.   }
    ; F/ v3 b5 e5 H% Z! p
32.   sMasterConfig.MasterOutputTrigger = TIM_TRGO_RESET;
    1 ^7 X) U" c! r# q+ Q, q* S9 C8 N6 ]6 |
33.   sMasterConfig.MasterSlaveMode = TIM_MASTERSLAVEMODE_DISABLE;
    ) D( J  M# }& h5 k
34.   if (HAL_TIMEx_MasterConfigSynchronization(&htim2, &sMasterConfig) != HAL_OK)
    ' u9 `/ A9 [. [) Y
35.   {

36.     Error_Handler();

37.   }

38.   /* USER CODE BEGIN TIM2_Init 2 */

39.   //在这这里添加这行代码，意思是初始化完成便开启计数器
    & n; _7 W. e/ A, N
40.   HAL_TIM_Base_Start(&htim2);
    1 w2 _; C: ]9 @  \1 A3 g) t
41.   /* USER CODE END TIM2_Init 2 */
    ) f; S- ~# w4 Y3 N  \
42.

43. }

复制代码

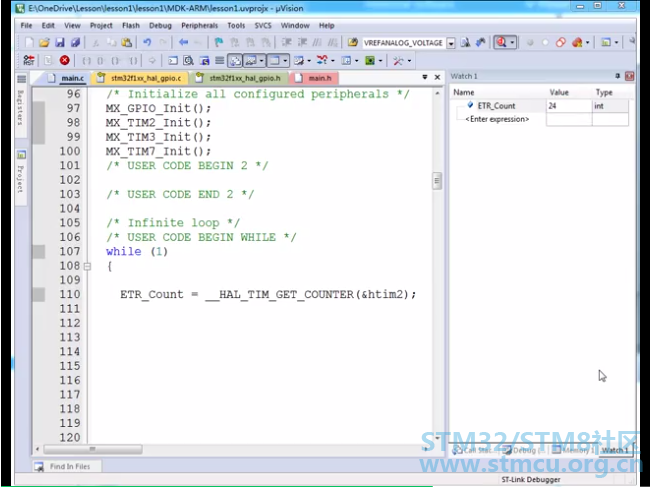

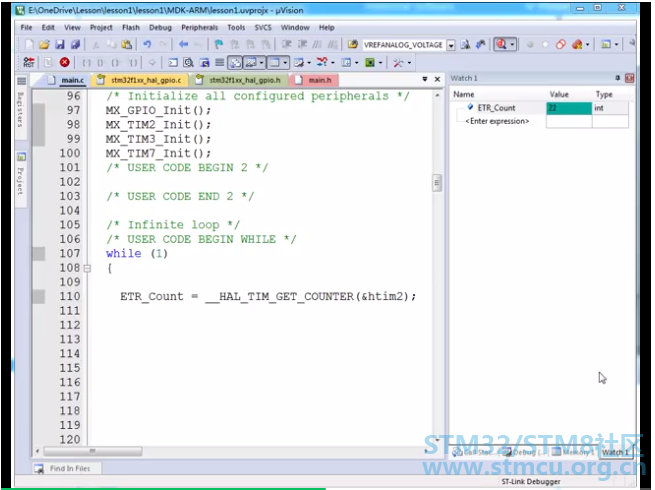

1. //主函数里面调用计数值
   , C5 m4 @1 b1 L* H
2. while (1)
   0 ^! h' X1 I& E$ H( @
3.   {

4.

5.     ETR_Count = __HAL_TIM_GET_COUNTER(&htim2);
   : k0 Z8 w# W' Q5 O% P$ g- S' \9 ~2 v
6.
   0 U$ W# w. w# c/ Y3 @
7.     /* USER CODE END WHILE */

8.

9.     /* USER CODE BEGIN 3 */

10.
    0 U2 v: _" J2 Z
11.   }

复制代码

4 n! X# H2 Q4 `

' d: b7 E/ H, B% M; y( ]3 A3 S

文章出处： 电子爱好者
