今日带来能够完美替代STM32的产品是沁恒微电子的CH32F103以及RISC-V内核的CH32V103两款产品。
4 o. Q  V2 {% Y9 RCH32F1系列是基于32位Cortex-M3内核设计的通用微控制器。片上集成了时钟安全机制、多级电源管理、 通用DMA控制器等。此系列具有 2 路 USB2.0接口、多通道 TouchKey、 12 位 DAC 转换模块，多通道 12 位 ADC、 多组定时器、 CAN 通讯控制器、 I2C/USART/SPI 等丰富的外设资源。
CH32V103则是其在去年上半年推出的RISC-V架构的32位通用MCU微控制器。CH32V103系列是以RISC-V3A处理器为核心的32位通用微控制器，该处理器是基于RISC-V开源指令集设计。片上集成了时钟安全机制、多级电源管理、通用DMA控制器。此系列具有1路USB2.0主机/设备接口、多通道12位ADC转换模块、多通道TouchKey、多组定时器、多路IIC/USART/SPI接口等丰富的外设资源。
" D. }* ]0 S1 E) p( G* j9 X" \
1 \& n4 t7 ?  D  t: |0 ?多说无益，直接看几个21ic家网友关于这两款开发板的测评：
: `( A/ R' E# Z7 _【CH32F103测评报告】+基于WCH沁恒CH32F103开发板点灯编程用户：yljon
试验目标：使用WCH沁恒CH32F103开发板点灯编程试验
$ {' Y; D2 O4 O% g' i, L6 j
2 j8 ^* s5 s, V$ [9 ?5 c0 {1 B% p" V一、搞点资料看看，电路图要搞到
# r+ Z1 H) g! M/ E7 w+ x; x& ~* D& ?* E9 _从21ic论坛（bbs.21ic.com/iclist-900-1.html）里找些资料看看，强烈推荐下载那个CH32F103评估板说明及参考应用例程：CH32F103EVT.ZIP
' v% i7 {; t5 J- j- o

2 J. B7 G6 `1 M; n
3 x0 U7 `1 T: D! Z# d% V! d3 I6 s' m之所以推荐下载这个压缩档，是因为里面有一个非常好的说明文件：
/ A: y" [6 A+ e$ k6 O; E; t

9 f* A0 H! R6 Y$ Y* {
6 m0 N& b# \# ?% \) U% Z' ]3 }2 m, W这个说明文件非常棒，介绍了每个目录的内容，为制作这个说明文件的小哥哥点赞！！！
4 K/ `' Z% b4 I; Y7 B
$ q" j* H& r& D3 Q9 U* i, u* o电路图在这个压缩档有：
' i# Q+ E$ G# u$ E


1. LED没有直接连到MCU引脚，需要准备连接导线；
2. 烧录调试接口貌似ST-LINK，准备一个高仿ST-LINK烧录器即可；

" W4 q0 F% J* h6 J二、搭建环境，芯片的PACK安装
上面下载的压缩包里就有PACK，Keil.WCH32F1xx_DFP.1.0.0.pack，直接点击安装即可，打开KEIL，在KEIL里看见如下就意味着PACK搞好了。

先选择一下芯片，如下图：


  H( Z$ k- e# o$ T; s& P5 B8 A

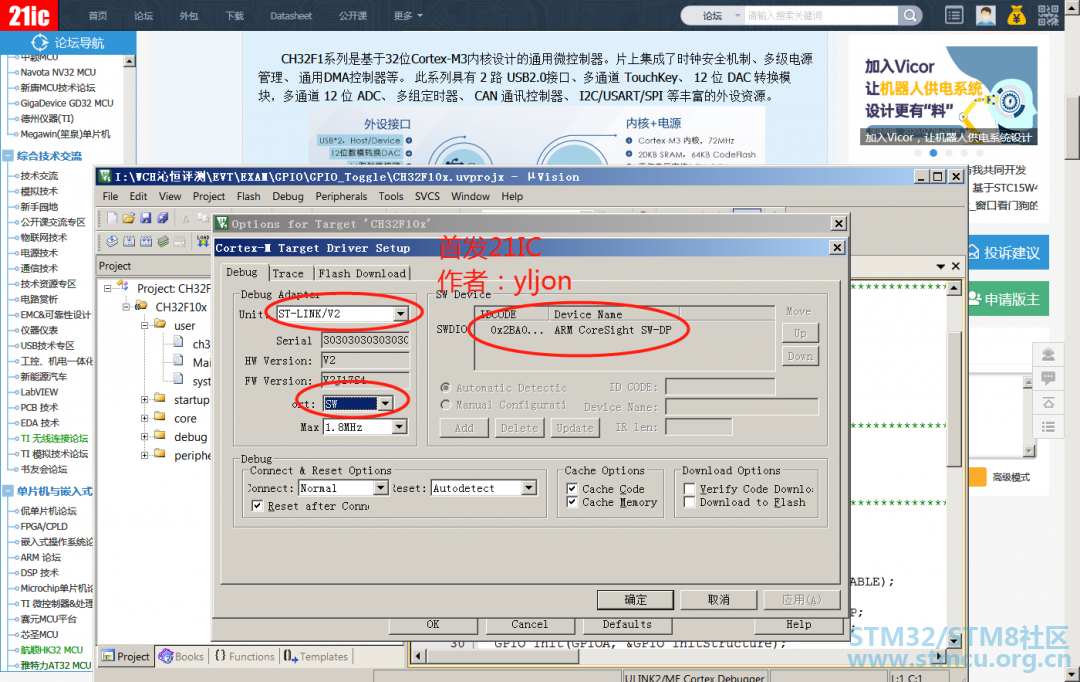

由于我的烧录器是ST-LINK，在配置中选择即可：
# O; b' R9 g1 l" o- g! F

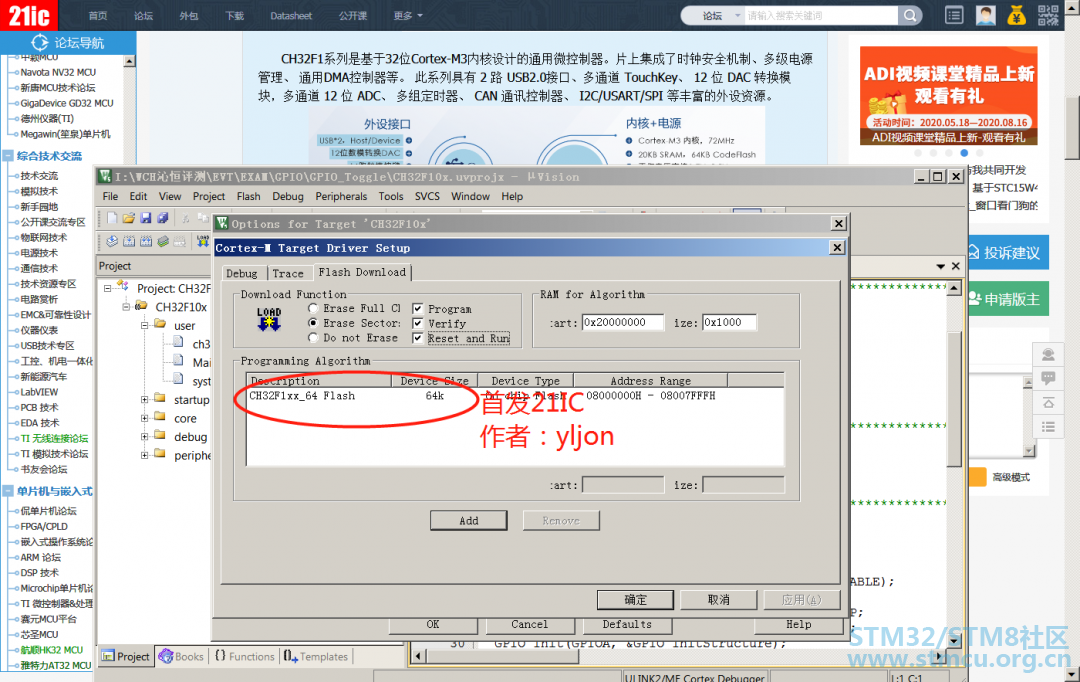

选择一下芯片算法，64K滴：
1 Q5 F6 @* M4 l  ~
- Q$ p# @) X! x8 Q, C. k4 M
  i% ?, ]: w5 L  h* f9 z$ c) D$ E
三、搞定代码，点亮屏幕

上述压缩包里就有现成的例子，点灯LED代码直接拿过用，哎呀，这代码风格就是ST的标准啊，无需额外学习，直接上手，哈哈
  Z) p6 u. I! L( E
% I4 s# _! j8 S0 E/ v  d' K

•


void GPIO_Toggle_INIT(void){  GPIO_InitTypeDef  GPIO_InitStructure;  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);        GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;  GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;  GPIO_Init(GPIOA, &GPIO_InitStructure);}int main(void){        NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);  Delay_Init();        GPIO_Toggle_INIT();while(1)  {                Delay_Ms(500);                PAout(0) ^= (1<<0);        }}
4 `, w- B/ V3 R: E& E由于我使用PA0点灯，记得将LED连接到PA0即可。

3 K: b' y+ d$ J9 i) U" L四、学习将视频转GIF，看着方便
) V* V8 z5 d3 k将上述代码编译烧录，看看效果，还可以啊，哈哈哈哈
- p# {. x* _, K0 u5 X6 Z0 f7 W" t
7 p8 M8 x$ {4 f8 a
五、上传这块开发板点灯源代码：
为了方便和朋友们交流，将源代码上传上来，下载请点击阅读原文。
+ d% i6 F6 V9 C1 h
! G* `5 Y3 Q; B- J  V2 _六、开发板评价
1. WCH沁恒CH32F103开发板总体制作精良，用心了
2. 代码风格和ST一样一样滴，上手也快
! H$ z/ }& ~% v: h8 m  w3. 外设功能和ST有细微差异，看过手册也都能明白
2 {: `. ~- `" h: Q) o  Q4. 这块开发板的其它功能，待后续慢慢搞，后面准备搞个U盘自动更新功能，哈哈
; `2 ~5 |4 S9 L/ u【沁恒WCH32F103测评报告】WCH32F103C8T6串口下载方法及串口打印用户：catnull
1.CH32F103FC8T6的芯片准备知识
7 R& O  B* `% ^7 A( C- E* d习惯了STC和Arduino的串口下载，对于arm32-M3指令集的国产芯片CH32F103C8T6,也在摸索着使用串口下载。在开发板的包里，干货满满，但是手头上没有SWD接口的编程器。找了资料，STM32F103是可以用串口下载的。前提是，你要连接好PA9(UART1_TX)，以及PA10(UART1_RX)到USB-TLL转接板，比如CH340G的小板。
另外，需要设置BOOT启动的方式。跳线接法：BOOT1 -->GND, BOOT0-->VCC，这样才会从芯片内的出厂固件内存引导启动，这里相当于Arduino的BootLoader的功能。平常的接法是BOOT0-->GND，这是从Flash区运行启动代码，跳过了厂家代码区。

2.硬件准备好后，需要软件。下载WCH_ISP_tool(2.8)下载链接.
* w- o! i0 K' P9 o3 h1 [, ~9 \$ O安装好后，界面如图。
5 R& p+ X' `8 S" T5 O: z" ^
4 p4 E. r5 d: z& j1 u: Z$ S
注意要选择CH32F1系列标签，Keil MDK编译器生成的Hex文件，需要再用户程序文件框内选择。
; f- N8 n2 I  p  S注意可以多试几次，比如插拔USB转串口小板。还有当出现“解除写保护”，需要先点击“解除保护”按钮。之后再点击下载。

4.测试UART_Printf串口打印功能
开发板的串口调试功能可以方便的输出一些具体的信息，作为程序运行的重要参考。这里我测试了math.h的正弦函数计算功能。算是发挥一下32位CPU的优势。想起来计算氢弹的理论的501机，每秒不过几十万次加法运算。这个机子已经远远超过了当年的庞然大物。
测试的源码：
( @9 t3 W! F+ S; s, Gmain.c

* d9 G1 d9 |# h& k' j

•
  0 c8 b1 f% k! X

int main(void){        NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);    Delay_Init();        USART_Printf_Init(115200);                             /* printf using USART1 */printf("SystemClk:%d\r\n",SystemCoreClock);printf("This is printf example\r\n");printf("sin(pi/3)=%f",sin(PI/3));while(1)  {                }}

7 A9 V0 P7 C/ M

使用串口助手来接收信息。
# A, _% M* l& X+ G, `4 W, D

  V, H# i9 M9 I, A' f. M& N, c附阅读材料：中国计算机60年国产计算机前史

【RISC-V MCU CH32V103测评】01：LED Demo用户：740071911
' n; w1 i5 u6 W+ Y第一次体验risc-v的板子，真的是不错，快递也很迅速。而且cortex m系列挺像的，这样上手就很容易了，体验一下点灯操作。

& x  e& p% i6 S- ?" D) }6 P0 V点灯需要注意的是，led小灯没有连接到mcu的引脚上，需要自己用杜邦线连接一下

/ W" R; t' O  r2 ]! J2 g- Z代码也很简单，有stm32经验的很容易
9 @. B" O( b9 g7 b/ @

•
  9 V( k- T( ^: a/ ~; q

/********************************** (C) COPYRIGHT ******************************** File Name          : main.c* Author             : WCH* Version            : V1.0.0* Date               : 2020/04/30* Description        : Main program body.*******************************************************************************/#include "debug.h"void LED_Init(void){    GPIO_InitTypeDef  GPIO_InitStructure;    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1;    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;    GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;    GPIO_Init(GPIOA, &GPIO_InitStructure);}void GPIO_TogglePin(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin){    GPIOx->OUTDR ^= GPIO_Pin;}int main(void){    Delay_Init();    //USART_Printf_Init(115200);    //printf("SystemClk:%d\r\n",SystemCoreClock);    LED_Init();        while(1)        {            Delay_Ms(1000);            GPIO_TogglePin(GPIOA, GPIO_Pin_0);        }}
$ c0 n8 v% C" ?4 |" X2 a【RISC-V MCU CH32V103测评】02：USART Demo用户：740071911
; {0 L' u$ p+ \0 o1 r4 G& ], m注意，WCH-Link的串口只能发送，不能接收！直接在上一个LED Demo基础上添加。

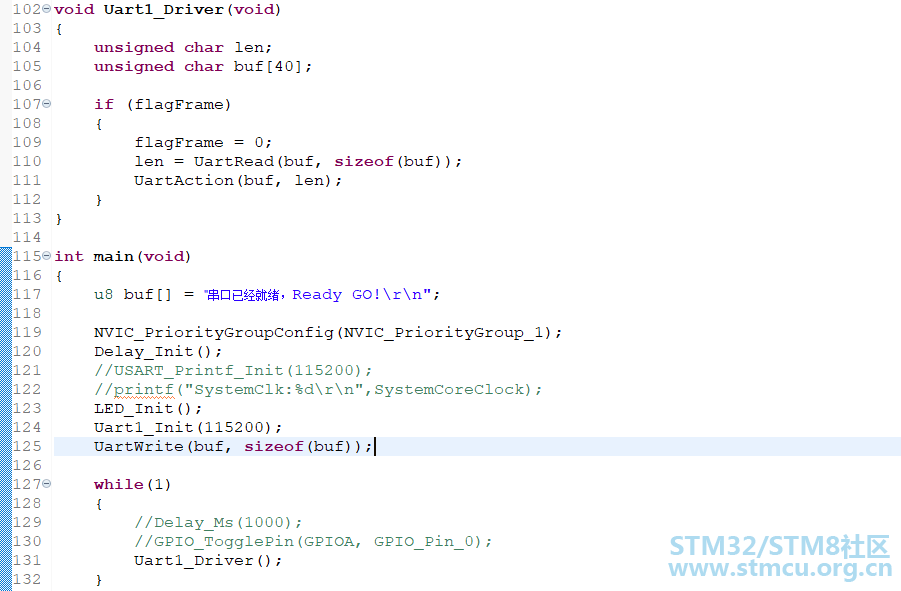

添加串口1，通过串口接收中断来接收数据，接收到回车键，一帧数据结束。
主程序里处理串口数据（或丢弃或返回）
# s5 r# m% E: t3 a0 X2 z! L
0 f" U( k2 D( b! k; }$ o

9 k  g( ^% c3 w4 o: R! M7 Q用其他usb转ttl工具，看看显示

  T2 _/ a' m3 ^$ }
串口调试助手显示结果


9 J8 R4 k0 n3 q0 M. U

你认为这款开发板如何？之后嵌入式ARM还会继续登载国产替代者的更多测评信息。

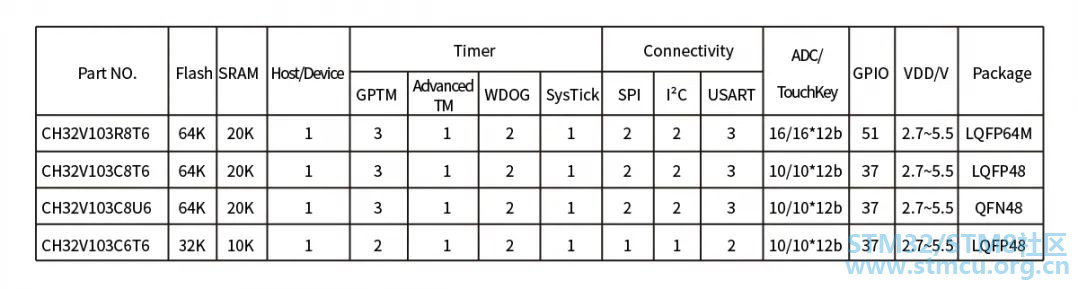

+ U* B4 d3 i' p& |附：沁恒微电子MCU选型表
