STM32 串口详解

1.     USART的特点

USART是通用异步收发传输器（UniversalAsynchronousReceiver/Transmitter)，通常称作UART，是一种异步收发传输器,是设备间进行异步通信的关键模块。UART负责处理数据总线和串行口之间的串/并、并/串转换，并规定了帧格式；通信双方只要采用相同的帧格式和波特率，就能在未共享时钟信号的情况下，仅用两根信号线（Rx和Tx）就可以完成通信过程，因此也称为异步串行通信。

% `" E) U. g: u$ ?3 A

(1)    全双工异步通信。

(2)    小数波特率发生器系统，提供精确的波特率。

(3)    可配置的16倍过采样或8倍过采样，因而为速度容差与时钟容差的灵活配置提供了可能。

(4)    可编程的数据字长度（8位或者9位）；

(5)    可配置的停止位（支持1或者2位停止位）；

(6)    可配置的使用DMA多缓冲器通信。

(7)    单独的发送器和接收器使能位。

(8)    检测标志：①接受缓冲器  ②发送缓冲器空 ③传输结束标志

(9)    多个带标志的中断源。触发中断。

(10)  其他：校验控制，四个错误检测标志。

通信结构

- @7 E/ _4 \6 i3 r6 J5 t. ]

2.     USART简介

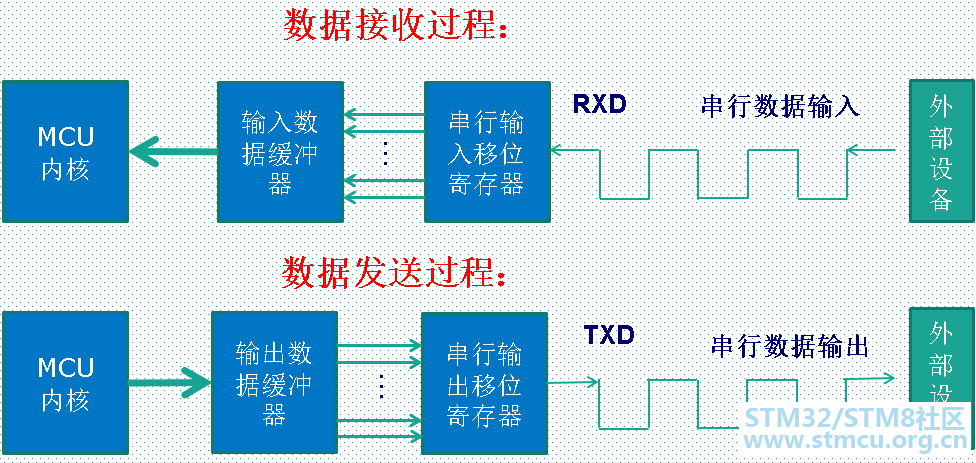

2.1、数据传输模型

2.2、帧结构

串口异步通信需要定义的参数

① 起始位

② 数据位（8位或者9位）

③ 奇偶校验位（第9位）

④ 停止位（1,15,2位）

⑤ 波特率设置

带奇偶校验的数据为就是9位

(1)   数据包

串口通讯的数据包由发送设备通过自身的TXD接口传输到接收设备得RXD接口，在协议层中规定了数据包的内容，具体包括起始位、主体数据（8位或9位）、校验位以及停止位，通讯的双方必须将数据包的格式约定一致才能正常收发数据。

1 b8 S  Z- q2 P( |- Y7 N, K

(2)   波特率

由于异步通信中没有时钟信号，所以接收双方要约定好波特率，即每秒传输的码元个数，以便对信号进行解码，常见的波特率有4800、9600、115200等。STM32中波特率的设置通过串口初始化结构体来实现。

# u, q7 A+ l' U

(3)   起始和停止信号

数据包的首尾分别是起始位和停止位，数据包的起始信号由一个逻辑0的数据位表示，停止位信号可由0.5、1、1.5、2个逻辑1的数据位表示，双方需约定一致。STM32中起始和停止信号的设置也是通过串口初始化结构体来实现。

$ q7 f7 j/ o2 F" N3 S8 o' \

(4)   有效数据

有效数据规定了主题数据的长度，一般为8或9位，其在STM32中也是通过串口初始化结构体来实现的。

(5)   数据校验

在有效数据之后，有一个可选的数据校验位。由于数据通信相对更容易受到外部干扰导致传输数据出现偏差，可以在传输过程加上校验位来解决这个问题。校验方法有奇校验(odd)、偶校验(even)、0 校验(space)、1 校验(mark)以及无(noparity)。这些也都可以在串口初始化结构体中实现的。

- [. v6 _6 H+ j) ^3 L/ J

2.3、波特率

! C: o/ u( f( n/ J

OVER8，用于配置过采样，通常情况下，OVER8设置为0。

) p% {1 N& A6 M: [" P

如果时钟时84M

USARTDIV = 84000000/(115200*16) = 45.572

那么得到：

DIV_Fraction = 16*0.572 = 0x09;

DIV_Mantissa = 45 = 0x2D;

/ \: w  E$ j! r0 T: {( B. F

3.     STM32的USART

根据STM32F207数据手册，STM32F207一共6个串口

下文我们以USART1为例讲解

从STM32F207数据手册的Table10.Alternate functionmapping图中看到USART1的对应管脚，下文我们选择PA9和PA10作为USART1的管脚。

/ |; N- ~" X8 @* V  q* c

4.     代码配置

配置中断优先级。

1. /* Enable the USARTx Interrupt */

2.   NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
   3 }# z4 i/ ]; u5 A, d$ _5 \, K
3.   NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority =1;
   7 U- B0 D0 @6 _; R
4.   NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;

5.   NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
   ( y" M, y- ^1 M$ f; G1 h
6.   NVIC_Init(&NVIC_InitStructure);

复制代码

- Q3 L1 w1 ?) ?1 {

打开串口与相应的GPIO引脚，配置好相应串口信息与GPIO引脚的工作模式。

1. /* Enable GPIO clock */
   3 d7 ], W* ~8 o8 ]1 x) B
2.   RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);

3.   /* Enable UART1 clock */
   $ m+ u2 J" V3 Z$ v
4.   RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);

5.   /* Connect PXx to USARTx_Tx*/
   ( I& C+ F, I+ o! ?' m$ Q
6.   GPIO_PinAFConfig(GPIOA, 9, GPIO_AF_USART1);

7.

8.   /* Connect PXx to USARTx_Rx*/

9.   GPIO_PinAFConfig(GPIOA, 10, GPIO_AF_USART1);
   7 Q8 f. Q+ C1 Y* \8 K
10.

11.   /* Configure USART Tx as alternate function  */

12.   GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;

13.   GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;

14.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
    - ]1 t( n2 t7 Y, b7 v6 e$ Y
15.
    6 C/ u1 {4 S* W
16.   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;

17.   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    / l0 |$ a% X4 T) ?
18.   GPIO_Init(GPIOA, &GPIO_InitStructure);

19.

20.   /* Configure USART Rx as alternate function  */
    % _  r4 S7 B; J* C
21.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;

22.   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
    1 u9 m/ m, ~+ w
23.   GPIO_Init(GPIOA, &GPIO_InitStructure);

复制代码

+ M1 v3 r7 s9 Z; d9 ?# A

配置USART1。

1. USART_InitStructure.USART_BaudRate = 115200;//配置波特率

2.   USART_InitStructure.USART_WordLength = USART_WordLength_8b;//配置数据字长

3.   USART_InitStructure.USART_StopBits = USART_StopBits_1;//配置停止位
   ( u+ K- j* l6 u8 }" y% F. w# u8 V
4.   USART_InitStructure.USART_Parity = USART_Parity_No;//配置校验位

5.   USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//配置硬件流控制
   ' p* M1 @# H4 A/ j5 h
6.   USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;//配置工作模式，收发一起
   / e* m- s! m, d
7.
   6 H( Q% N% q8 y# o- i7 I7 ~9 D
8.   /* USART configuration */
   ' o( U8 {$ v9 L0 `0 e2 I
9.   USART_Init(USART1, &USART_InitStructure);// 完成串口的初始化配置

复制代码

! [) D. L& q/ F6 B: }  y& t

使能中断配置。

1. USART_ITConfig(USART1, USART_IT_TC, ENABLE);

2.   USART_ITConfig(USART1, USART_IT_RXNE, ENABLE)

复制代码

我们配置了发送传输完成中断和接收数据寄存器非空中断。我们可以配置很多类型中断，在ST提供的标准库函数中看到。

1. /**

2.   * @brief  Enables or disables the specified USART interrupts.

3.   * @param  USARTx: where x can be 1, 2, 3, 4, 5 or 6 to select the USART or
   2 t: z9 e: D; r1 U
4.   *         UART peripheral.
   * [9 R. }2 I+ p: X6 Q% l3 w4 m
5.   * @param  USART_IT: specifies the USART interrupt sources to be enabled or disabled.
   4 D5 }" M# X: t# V( G
6.   *          This parameter can be one of the following values:
   5 M( t) \; V  j+ Z/ {
7.   *            @arg USART_IT_CTS:  CTS change interrupt
   * a# X1 W. H, t2 f
8.   *            @arg USART_IT_LBD:  LIN Break detection interrupt

9.   *            @arg USART_IT_TXE:  Transmit Data Register empty interrupt
   $ F2 r2 |* m# {1 _' \$ V
10.   *            @arg USART_IT_TC:   Transmission complete interrupt
    8 p. x) \$ L4 @4 a8 N
11.   *            @arg USART_IT_RXNE: Receive Data register not empty interrupt

12.   *            @arg USART_IT_IDLE: Idle line detection interrupt
    ( y8 W0 E! H6 A# a
13.   *            @arg USART_IT_PE:   Parity Error interrupt
    * H& M' O( A+ Y+ t4 e
14.   *            @arg USART_IT_ERR:  Error interrupt(Frame error, noise error, overrun error)
    % D+ u) X8 W) c/ A
15.   * @param  NewState: new state of the specified USARTx interrupts.
    3 S9 f# q( X. y$ X" A
16.   *          This parameter can be: ENABLE or DISABLE.

17.   * @retval None
    + \* j9 n- y8 ]
18.   */

复制代码

$ g' e7 e" I% y' b3 y8 Q  z

最后使能串口。

1. /* Enable USART */

2.   USART_Cmd(USART1, ENABLE);

复制代码

main主函数，功能是LCD显示串口接收的10个字符（如果不是ascii码则不显示），串口倒序返回接收到的10个字节。

1. int main(void)
   ! `' o# b: U  a4 k2 V
2. {
   * L& q0 G- R4 F' ~9 V1 ~
3.   while (1)

4.   {
   5 l% K/ }4 E2 r( d- X
5.     if(LCD_refresh_flg){
   . e: @* L1 E/ z. K
6.       LCD_refresh_flg = 0;
   0 |4 m/ ^4 }4 D5 j$ k' q: p
7.       LCD_ShowString(0,16,receive_data);

8.       receive_num--;
   1 @9 ]1 k  t! K% ^' a2 n- B$ U1 O
9.       USART_SendData(USART1, receive_data[receive_num--]);
   & t9 s5 B& h6 A$ [/ q: O
10.       send_flg = 1;
    * v: Y( l. A. R" r, m( g1 o- t: C
11.     }

12.   }

13. }

复制代码

因为使能了中断，我们还需要编写中断函数。

1. void USART1_IRQHandler(void)

2. {
   6 a0 i1 `; R4 K+ D& S: `% F' J
3.   if(USART_GetFlagStatus(USART1, USART_FLAG_TC))
   4 \6 L0 h1 v( V6 P+ `( `$ w
4.   {
   : w1 z, P; }$ T( a5 x) X7 h% ^( b
5.     if(send_flg == 1){

6.       if(receive_num==0){
   + R5 U( q% h, }5 _9 t3 I- n  ^
7.         USART_SendData(USART1, receive_data[receive_num]);
   % J% N- c  n/ l" z
8.         send_flg = 0;

9.         receive_flg = 1;

10.       }else{

11.         USART_SendData(USART1, receive_data[receive_num--]);
    ' M/ B8 k, |. Z- F' ]: Z- O: H
12.       }

13.     }
    & r: z/ O+ z8 Z( C
14.     USART_ClearFlag(USART1, USART_FLAG_TC);

15.   }

16.   if(USART_GetFlagStatus(USART1, USART_FLAG_RXNE))
    ' c3 V( D3 L2 `5 Z  E1 }) S
17.   {

18.     if((receive_flg)&&(send_flg == 0)){

19.       receive_data[receive_num++] = USART_ReceiveData(USART1);
    5 }- `! ]2 Y/ N; r
20.       if(receive_num==10){

21.         receive_flg = 0;

22.         LCD_refresh_flg = 1;
    0 h" `* E/ v% n( ]$ T1 w3 e
23.       }

24.     }
    % x: T% `; j& V& ~7 V' b
25.     USART_ClearFlag(USART1, USART_FLAG_RXNE);

26.   }

27. }

复制代码

$ p) M- n; e3 |  o; \( a) _% e3 q' G

下载验证

LCD显示屏可以显示接收的10个字符，且PC以100ms为间隔发送数据，发送977包收到977包回复，测试demo就够健壮，没有出现丢包。

PCB和工程代码开源地址：https://github.com/strongercjd/STM32F207VCT6
