STM32定时器编码器模式应用

- t+ o5 r& n' R( k  o! Z/ g$ X# p' |

1.正交编码器原理

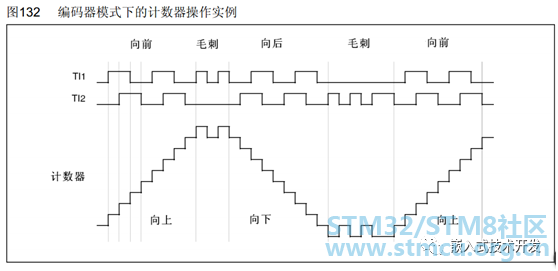

什么是正交？如果两个信号相位相差90度，则这两个信号称为正交。由于两个信号相差90度，因此可以根据两个信号哪个先哪个后来判断方向。如下图所示。编码器输出两个脉冲信号TI1和TI2，TI1超前TI2 90度时，向上计数；TI2超前TI1 90度时，向下计数。

3 |( D: G- j4 K

编码器的应用很多，最常用的就是电机测速，以及各种仪器上的旋钮等。

( r4 o( E* t8 D" f, o$ h8 ~& A

2.STM32CubeMX配置

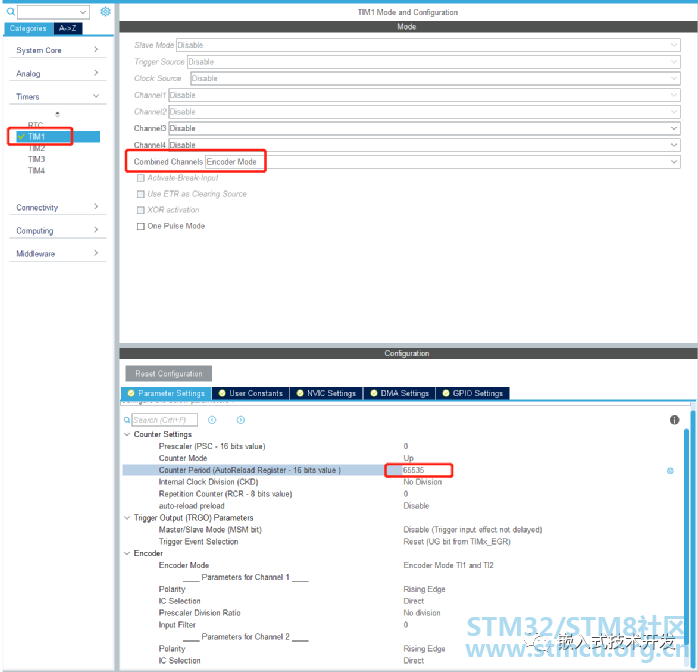

以STM32F103C8T6为例，该单片机有4个定时器，每个定时器都可以配置为编码器模式，用于编码器计数。以TIM1为例，配置如下：

; v& H5 t0 g! y2 n& v- }

配置成定时器模式 Combined Channels为Encoder Mode，可以看到，配置后定时器的通道1和通道2已经被禁用，因为编码器模式使用的就是通道1和通道2，这个是固定的，通道3和通道4不可配置为编码器模式，硬件设计时要注意。

分频系数Prescaler为0，计数周期Counter Period为65535，下面的Encoder Mode 可以是TI1、TI2或者TI1 and TI2，TI1 and TI2 就是两个脉冲都计数，结果是前两种配置的两倍。

' G+ \3 ]2 x, C4 D3 o1 a

另外需要注意的是，有的编码器是OC/OD输出的，没有上拉电阻，因此硬件上外加上拉电阻，或者在软件上使能编码器引脚的内部上拉。

+ f. e( E1 N$ T7 T% e" [

3.程序编写

8 x  n& e9 m$ J) m3 E

配置完成后点击生成代码即可，编码器的使用方式也很简单，在初始化后开启编码器：

1. HAL_TIM_Encoder_Start(&htim1, TIM_CHANNEL_ALL);

复制代码

8 ~8 L! y' w/ w

调用__HAL_TIM_IS_TIM_COUNTING_DOWN 函数可以获得编码器的转向 0为正、1为负

1. Dir = __HAL_TIM_IS_TIM_COUNTING_DOWN(&htim1);

复制代码

调用 __HAL_TIM_GET

1. Count1 = __HAL_TIM_GET_COUNTER(&htim1);

复制代码

8 l6 L( t& U/ P, J8 r

_COUNTER函数可获取编码器的脉冲数。

  v& z2 a+ e/ d/ q5 i0 H) v/ z

如果是电机测速的应用，根据获取的脉冲数、编码器的参数以及两次脉冲数的时间差，即可判断出电机的转速。需要注意的是，定时器为16位，存在溢出的可能，用户要根据自己需求开启定时器溢出中断，在中断中再进行软件计数。

" S0 g; S; G6 ^7 e9 m

4.总结

! }  O. n7 ^: q# p" c

相比如没有编码器模式的单片机，需要自己编写程序，STM32定时器的编码器模式使用非常简单，唯一不足的是16位定时器，在某些要求高的应用时显得不是那么方便。

- n  D  z0 M3 j' @) h: _

文章出处： 嵌入式技术开发
