很多单片机都有自举程序，像支持STC单片机使用串口下载，这种其实也是单片机内部集成了一段自举程序。

那你，你了解自举程序吗？下面结合STM32给大家分享一下关于自举程序的知识。

7 ~/ L$ y7 Y  p$ d( r; L/ e& J. I8 x! p

1关于自举程序

; k+ u+ g1 b. O. ^+ U

STM32中内嵌了一段自举程序，可能很多人不知道。

那段自举程序存放在System memory（系统存储器）中，我们通过配置启动，选择启动系统存储器就可以运行这段程序。

2STM32启动配置

$ o% `: _6 T: w0 i( B% ?  J4 N. X

STM32有三种启动模式：

(1)    Main Flash memory：主FLASH

(2)    System memory：系统存储器

(3)    Embedded SRAM：内置SRAM

7 n/ ^2 }( p. Z

三种模式是通过不同配置来实现，一般通过BOOT引脚和BOOT位来配置启动模式。

不同的芯片配置有差异，有些芯片没有BOOT1引脚，会结合BOOT位来实现。

8 t- v  @& `' ^7 \

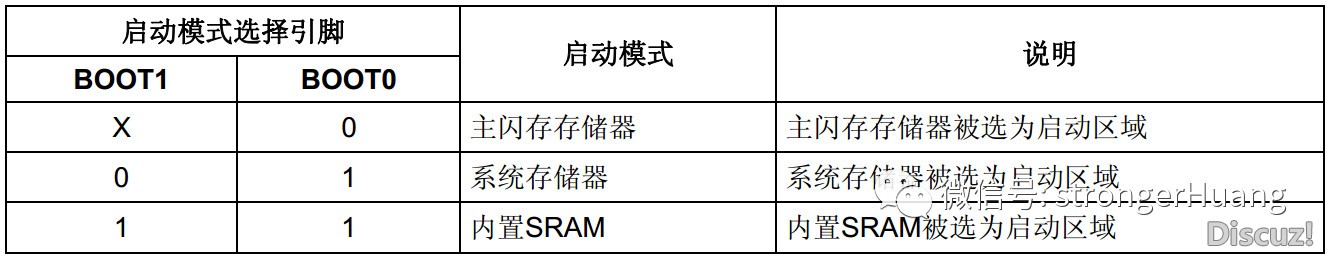

F1启动配置：

F0启动配置：

复位后，在 SYSCLK 的第四个上升沿锁存 BOOT 引脚的值。复位后，用户可以通过设置BOOT1 和 BOOT0 引脚来选择需要的启动模式。

( c: a0 f3 O4 O0 Z1 A

3内嵌的自举程序

6 o% Q: O! g( w: D; z6 [4 i

STM32内嵌的自举程序存放在系统存储区，由ST在生产线上写入，用户不能修改。

我们选择System memory（系统存储器）启动模式，就会进入系统存储区执行自举程序。

内嵌的自举程序主要用于通过串行接口重新编程 Flash。

, z; R( c$ }. @5 A' E% e

有哪些串行接口呢？

UART、 I2C、 SPI、 CAN、 USB等。

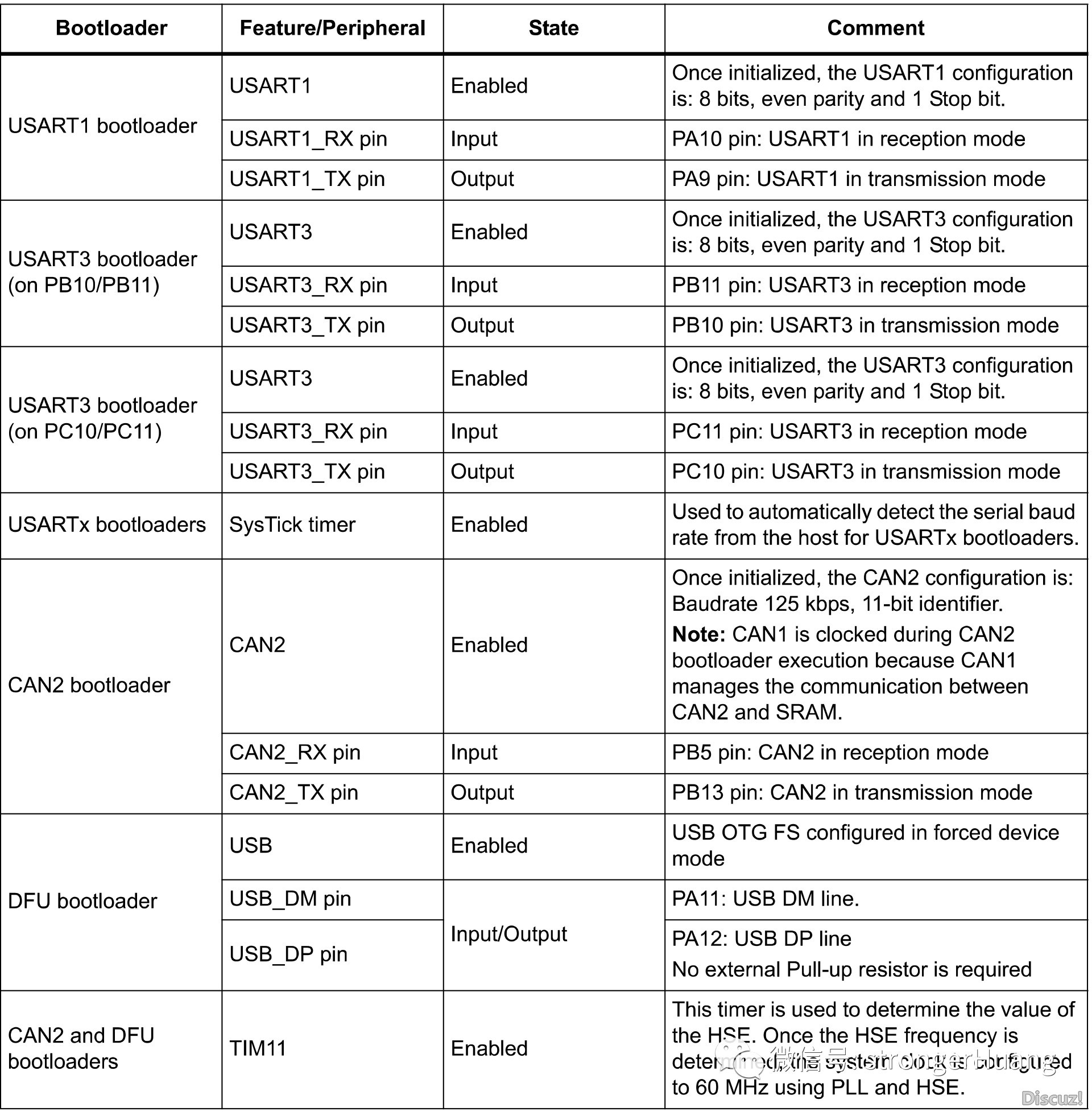

F103只支持的UART：

F4支持多种串行接口：

7 g: P3 w; j( V: f" n

不同型号MCU支持的串行接口不一样，具体请参看应用笔记 AN2606。

- }; M5 C3 m8 j, S# U

4自举程序中 USART 协议

$ p7 C3 d3 D3 V  u. Z2 \6 k0 t

通信就会牵涉到协议，这里也说一下自举程序中 USART 协议。

1.协议序列

, ?# K% J0 }' q! v/ T, }0 X. X- g

当配置 STM32 微控制器为自举启动，系统将进入自举程序模式。

# s  o* J8 v, L( t/ D, l0 P

2.USART 自举程序命令集

3.命令流程

有命令就有相应命令执行流程，这里拿Get 命令流程为例：

其他命令流程这里就不一一讲述，请参看官方文档AN3155。

5自举程序上位机

自举程序主要是针对STM32进行编程，说白了，自举程序上位机就是FLASH编程工具。

自举程序上位机工具大家都比较熟悉，这里简单说一下。

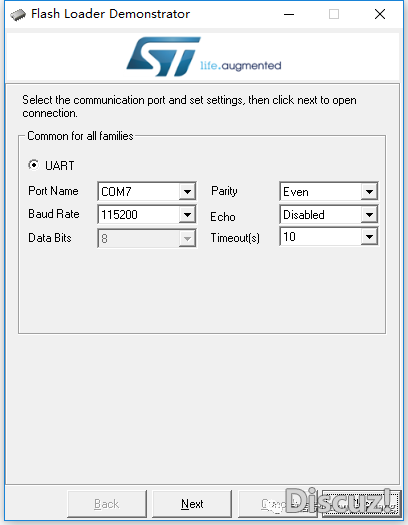

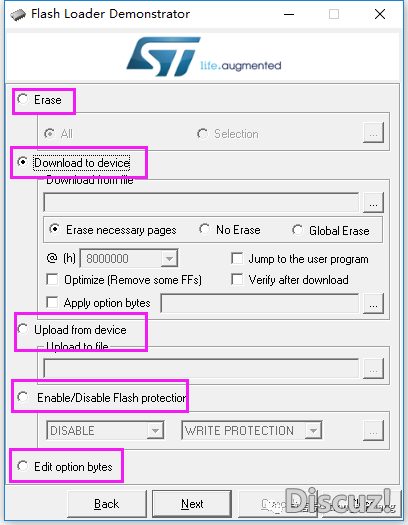

1.STMFlashLoader

0 G/ `# C5 Y  X+ `! Z' {* [2 ?+ U

这个工具是相对叫老的工具，好像现在没有维护更新了。

4 N+ A. g* s7 M6 y

8 |" Y4 G6 |1 O. f2 f2 P

主要就是使用UART对STM32FLASH读写擦除等操作。

: R+ U# B4 S6 ?, v% u

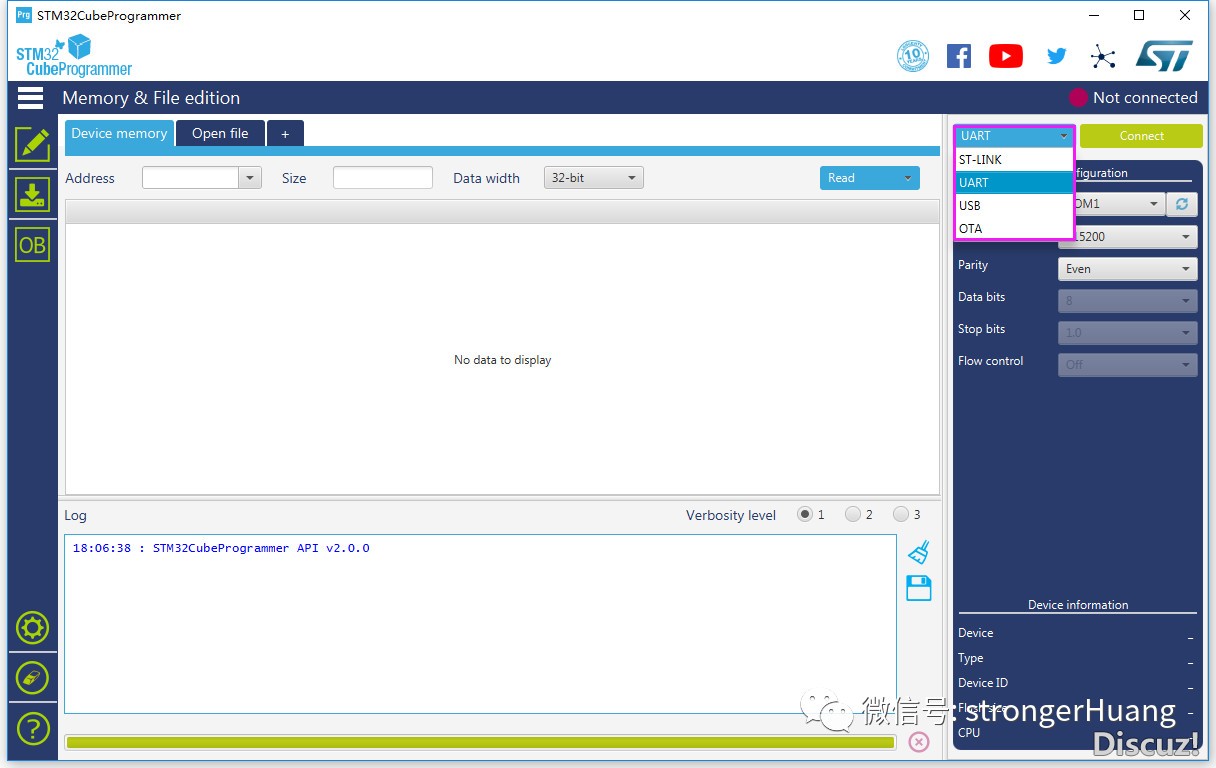

2.STM32CubeProgrammer

这个工具在2月底更新到了V2.0.0，新增OTA功能。

  G' }' L: M5 d2 n- T* h0 J, ]: w4 c

写到这里，相信大家都更加明白这个工具的用途了吧？
