STM32的时钟树
* w: H% Q( }. e$ T- O0 k
% L& u$ d! j$ z    时钟信号推动单片机内各个部分执行相应的指令，时钟就像人的心跳一样。
; M, H1 k  b. c; F3 Q
7 Z& r7 |! X0 b6 `2 T" i9 k

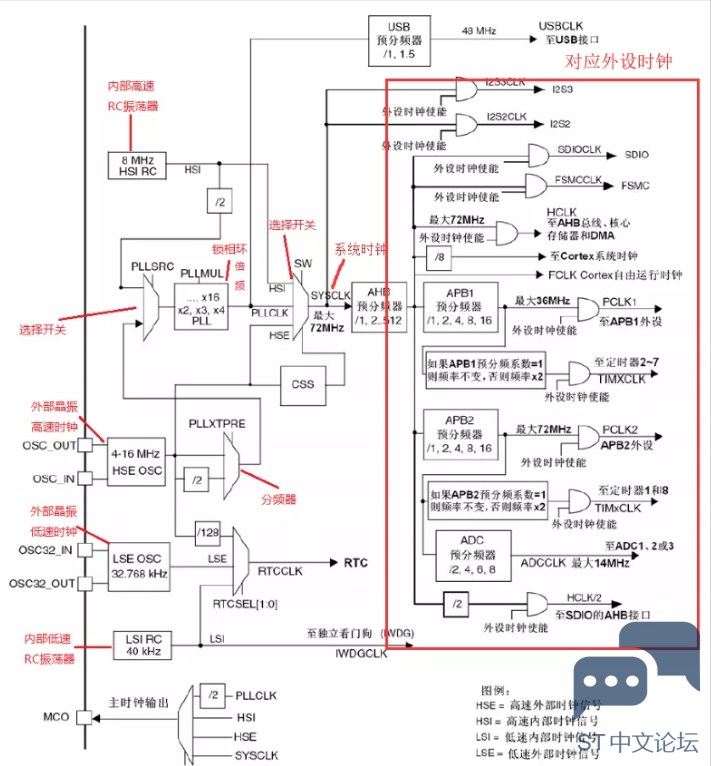

" f7 b, z8 t0 S# {& x% O    STM32本身十分复杂，外设非常多，任何外设都需要时钟才能启动，但并不是所有的外设都需要系统时钟那么高的频率，如果都用高速时钟势必造成浪费。同一个电路，时钟越快功耗越大、抗电磁干扰能力越弱。复杂的MCU采用多时钟源的方法来解决这些问题。如下图，是STM32的时钟系统框图。

    如上图左边的部分，看到STM32有4个独立时钟源，HSI、HSE、LSI、LSE。
& j' \/ J. i0 S4 E3 HHSI是高速内部时钟，RC振荡器，频率为8MHz，精度不高。
' L: K8 h. V9 k3 Q  @% i0 T& X$ N
6 |6 }1 N* M; }  q* n
HSE是高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为4MHz~16MHz。
, x7 X% I) U# f: W
- Q# p4 K( ]! B! {. t0 _
LSI是低速内部时钟，RC振荡器，频率为40kHz，提供低功耗时钟。　
0 c5 m' F" t8 ~! r. u3 g; @

9 E; ]9 C) k5 i1 K9 Z- o# h: WLSE是低速外部时钟，接频率为32.768kHz的石英晶体。
" Z* W5 n5 E# V, k

    时钟树的右边红色框中，则是系统时钟通过AHB预分频器，给相对应的外设设置相对应的时钟频率。
% K  A+ T1 z8 q9 @2 ^

    其中LSI、LSE是作为IWDGCLK(独立看门狗)时钟源和RTC时钟源使用。而HSI、HSE以及PLLCLK经过分频或者倍频作为系统时钟SYSCLK来使用。

, K, ~+ A: f6 [$ H
    PLL为锁相环倍频输出，其时钟输入源可选择为HSI/2、HSE或者HSE/2。倍频可选择为2~16倍，但是其输出频率最大不得超过72MHz。通过倍频之后作为系统时钟的时钟源。
  Z( h" S0 c: m( i+ ^9 t
1 _2 h2 H7 Z0 m$ ?, U
, j4 q. T6 L* H; E4 Z- X# t% Z配置时钟
默认时钟
7 V* C8 e4 n/ \5 X8 h3 e
6 V- F- p+ f* |0 F. K. g) D
    Keil编写程序是默认的时钟为72Mhz，其实是这么来的：
. D9 x0 J* C$ ]
3 o! U; H  M3 q2 I; n4 H

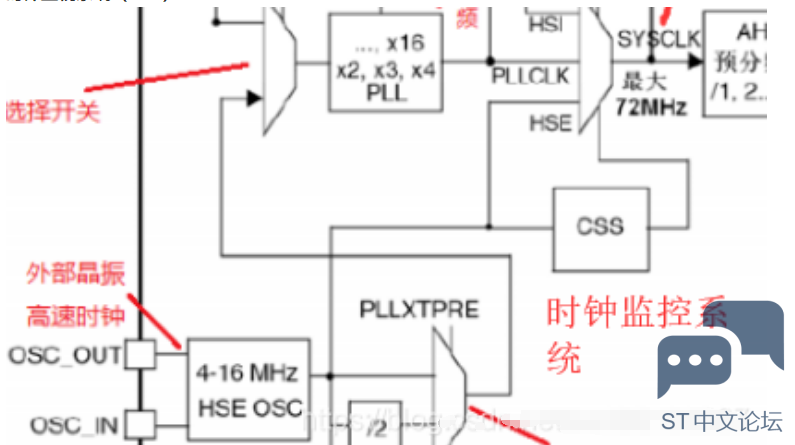

# a  C1 X5 R. B    外部高速晶振HSE提供的8MHz（大小与电路板上的晶振相关）通过PLLXTPRE分频器后，进入PLLSRC选择开关，进而通过PLLMUL锁相环进行倍频（x9）后，为系统提供72MHz的系统时钟SYSCLK。之后是AHB预分频器对时钟信号进行分频，然后为低速外设提供时钟。
; A; I# ^) Q: K# r* w+ Q
7 U" s! c4 X7 r" T. X+ V
    内部RC振荡器HSI为8MHz，2分频后是4MHz，进入PLLSRC选择开关，通过PLLMUL锁相环进行倍频（最大x16)后为64MHz。
: \9 x1 H* g5 A" L2 M* o/ G, i

* @5 {/ z0 P% k( `USB时钟

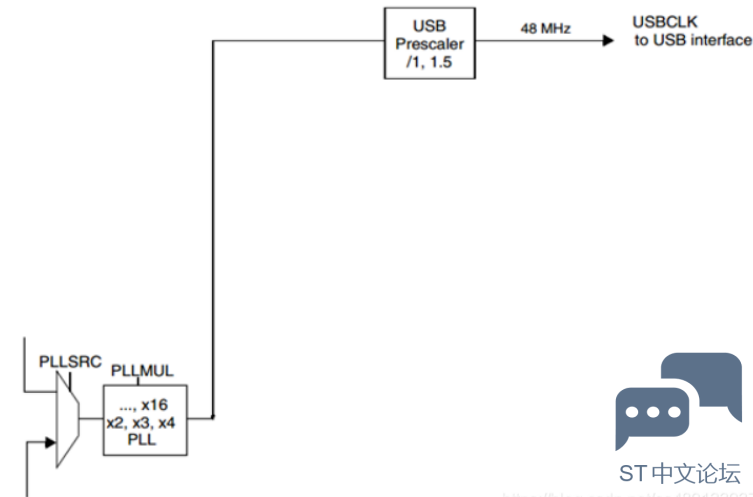

    如上图，STM32的USB时钟不能超过48MHz，因此如果时钟源为72MHz，就需要进行1.5分频。
7 Y1 G  h; s0 a2 g8 L% V* M

    如果时钟源为48MHZ，则进行1分频即可。

- _% O9 H( x! @1 h  J把时钟信号输出到外部

0 K) b" s7 V- q: O- |# B

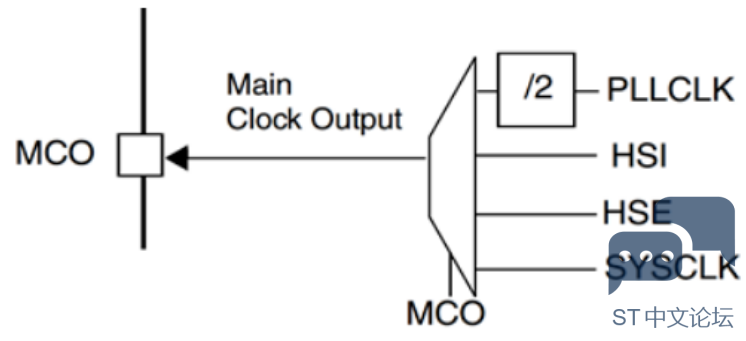

- _$ r% F% O& \) B. J) B; k, z    STM32可以选择一个时钟信号输出到MCO脚(PA8)上，可以选择为PLL输出的2分频、HSI、HSE、或者系统时钟，可以把时钟信号输出供外部使用。
: |% A  ^; U, ]

AHB分频器
    如时钟树图右边的部分，系统时钟通过AHB分频器给外设提供时钟。从左到右可以简单理解为：
    系统时钟->AHB分频器->各个外设分频倍频器->外设时钟的设置。
3 r" Q4 O8 E; v! g, T    右边部分为：系统时钟SYSCLK通过AHB分频器分频后送给各模块使用，AHB分频器可选择1、2、4、8、16、64、128、256、512分频。其中AHB分频器输出的时钟送给5大模块使用：


& y( L# ^* Z# I# Z  H; l- y5 P内核总线：送给AHB总线、内核、内存和DMA使用的HCLK时钟。
3 Z; n0 ]0 L. j+ }6 m; z- D/ k: d
* w! B8 D# z1 _
Tick定时器：通过8分频后送给Cortex的系统定时器时钟。
! S+ G, V' B4 T  p/ ^

1 m* c+ C2 e4 T3 T# u# h% E( p  ZI2S总线：直接送给Cortex的空闲运行时钟FCLK。

" l7 p' [5 \$ p4 m* E4 ~
APB1外设：送给APB1分频器。APB1分频器可选择1、2、4、8、16分频，其输出一路供APB1外设使用(PCLK1，最大频率36MHz)，另一路送给通用定时器使用。该倍频器可选择1或者2倍频，时钟输出供定时器2-7使用。
$ |2 T) Q. x8 C3 }$ [
4 |# B$ @' t6 k, I
APB2外设：送给APB2分频器。APB2分频器可选择1、2、4、8、16分频，其输出一路供APB2外设使用(PCLK2，最大频率72MHz)，另一路送给高级定时器。该倍频器可选择1或者2倍频，时钟输出供定时器1和定时器8使用。另外，APB2分频器还有一路输出供ADC分频器使用，分频后送给ADC模块使用。ADC分频器可选择为2、4、6、8分频。需要注意的是，如果APB预分频器分频系数是1，则定时器时钟频率(TIMxCLK)为PCLKx。否则，定时器时钟频率将为 APB 域的频率的两倍：TIMxCLK = 2xPCLKx。

0 @1 a* D, l! x  t9 P6 }9 `

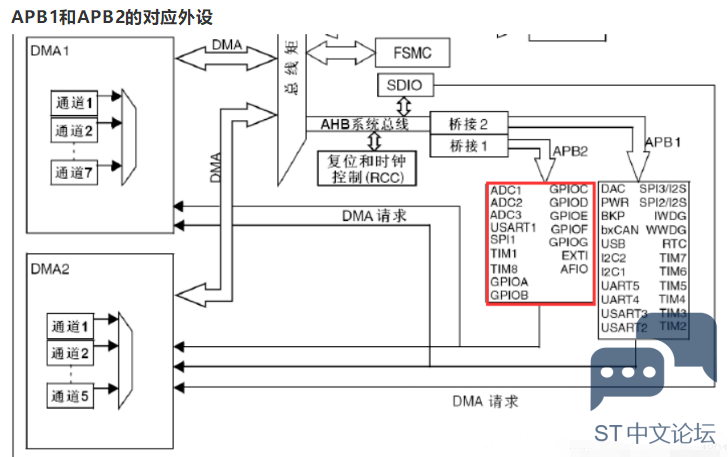

APB1和APB2的对应外设
4 T& p: @8 w% K9 ], h; `7 @5 A

! ?& M1 r, u0 X) t1 l    F1系列中，APB1上面连接的是低速外设，包括电源接口、备份接口、CAN、USB、I2C1、I2C2、USART2、USART3、UART4、UART5、SPI2、SP3等。
- {& ~8 ^5 ~% e2 x, e

    APB2上面连接的是高速外设，包括UART1、SPI1、Timer1、ADC1、ADC2、ADC3、所有的普通I/O口（PA-PE）、第二功能I/O（AFIO）口等。

7 F, u" W6 E0 K+ {
% r3 k4 C4 L6 T    具体可以在stm32f10x_rcc.h中查看外设挂在哪个时钟下。

) b. I) C! s0 h5 D3 |
时钟监视系统（CSS）
0 a9 h7 E) J, X4 ~: R& y! H

    另外，STM32还提供了一个时钟监视系统（CSS），用于监视高速外部时钟（HSE）的工作状态。倘若HSE失效，会自动切换（高速内部时钟）HSI作为系统时钟的输入，保证系统的正常运行。
