OV2640
$ X2 n5 _. p, d1 |7 n# a相关概念：


3 _  I; c* v# M1 C- L$ p3 KUXGA，即分辨率位1600*1200的输出格式，类似的还有：SXGA(1280*1024)、XVGA(1280*960)、WXGA(1280*800)、XGA(1024*768)、SVGA(800*600)、VGA(640*480)、CIF(352*288)和QQVGA(160*120)等。
PCLK，即像素时钟，一个PCLK时钟，输出一个(或半个)像素。
VSYNC，即帧同步信号。
HREF /HSYNC，即行同步信号。
, V! j5 M3 m4 y简介：
, k* x( g, {) N7 O6 F4 i3 EOV2640是OmniVision公司生产的一颗1/4寸的CMOS UXGA（1632*1232）图像传感器。该传感器体积小、工作电压低，提供单片UXGA摄像头和影像处理器的所有功能。通过SCCB 总线控制，可以输出整帧、子采样、缩放和取窗口等方式的各种分辨率8/10位影像数据。UXGA最高15帧/秒（SVGA可达30帧，CIF可达60帧）。
注：SCCB总线可以看成IIC总线的简化版

  F: F! H6 i2 F2 L0 k3 _# U. }
窗口设置：

" P0 ?* R8 J) _. A  x' K. D, u
传感器窗口设置（OV2640_Window_Set）
' T2 x+ w7 r: n2 b% l6 s图像尺寸设置（OV2640_ImageSize_Set）
! Y% E( b. J8 x7 ]6 P8 L$ X图像窗口设置（OV2640_ImageWin_Set）
  x% M, |, n& f" y9 ?+ b图像输出大小设置（OV2640_OutSize_Set）

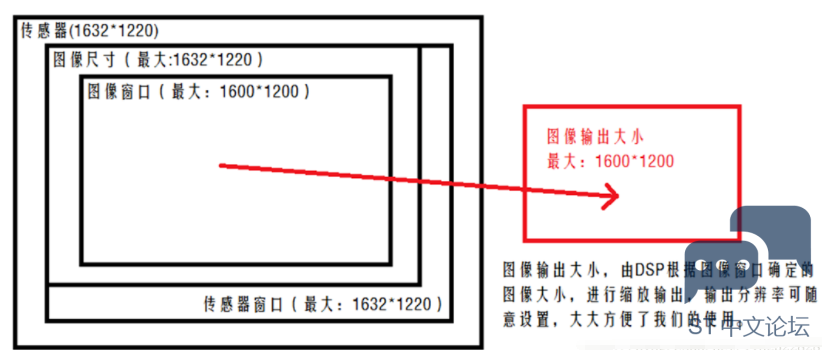

关系如下图：
1 {; H$ {: }- e! F5 |  G1 A
一般来说1,2采取默认设置，我们只需要调整3和4即可。
( p( k: {" p. p: B5 c" Y

时序图：
OV2640是采取先读一行像素，再跳到下一行重新开始读取新一行像素。

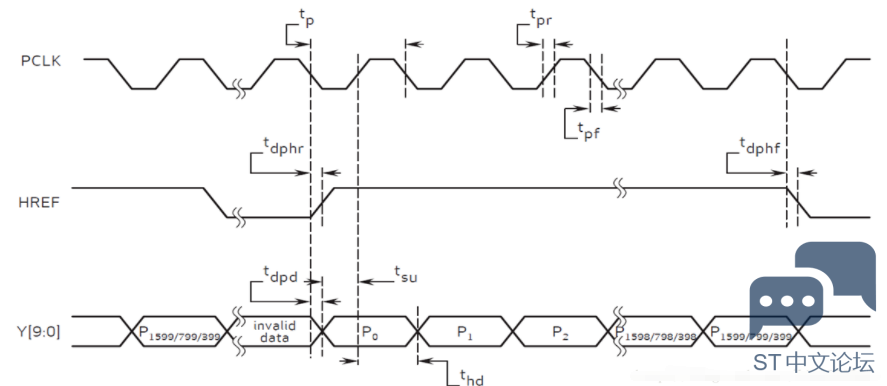

+ o0 Y7 s$ W% v  K2 \首先，我们看行输出时序：

0 D! @" X1 e6 r4 r; H0 l' W图像数据在HREF为高的时候输出，当HREF变高后，每一个PCLK时钟，输出一个字节数据。比如我们采用UXGA时序，RGB565格式输出，每2个字节组成一个像素的颜色（低字节在前，高字节在后），这样每行输出总共有1600*2个PCLK周期，输出1600*2个字节

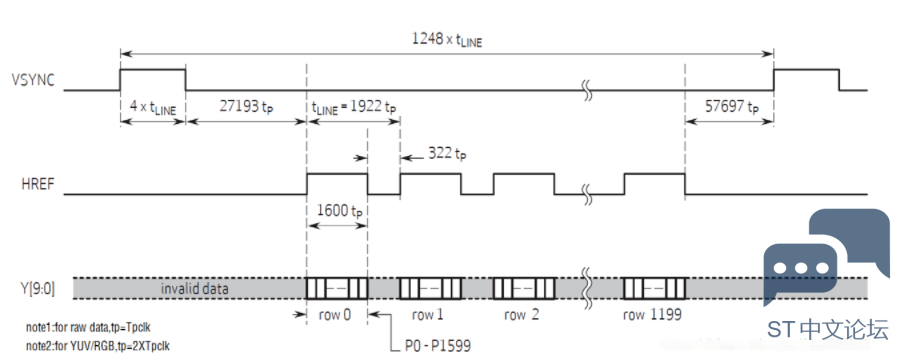

然后，看帧输出时序：

1 q4 C8 r& x! p' o, C# d3 Z6 \& `当HREF输出高电平时开始读取一行像素点，当低电平时不操作，重复操作即可读取一帧图像。
OV2640支持：RGB565或JPEG输出。RGB565输出时，时序如图所示。JPEG输出时，PCLK大大减少，且HREF不连续，数据流以0XFF,0XD8开头，以0XFF,0XD9结束，将此间数据保存为.jpg即可在电脑打开查看。


DCMI

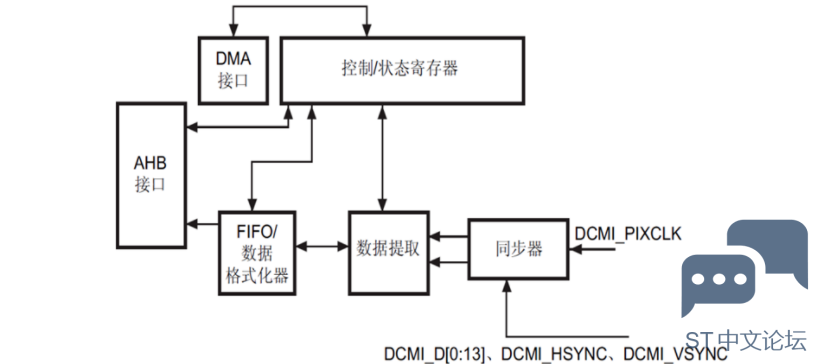

5 W- |- D  Y) pDCMI是STM32F4芯片自带的一个数字摄像头接口，该接口是一个同步并行接口，能够接收外部8位、10位、12位或 14位 CMOS 摄像头模块发出的高速数据流（可达 54 MB/s）。
接口定义如下：
1，数据据输入（D[0:13]），接摄像头的数据输出。
8 o! ]$ J. U' K, H7 u# H1 w2，水平同步（行同步）输入（HSYNC），接摄像头的HSYNC/HREF信号。
3，垂直同步（场同步）输入（VSYNC），接摄像头的VSYNC信号。
+ [. J3 }% J; H$ y4 G4，像素时钟输入（PIXCLK），接摄像头的PCLK信号。
8 K  H: h+ g; r4 d2 E3 F

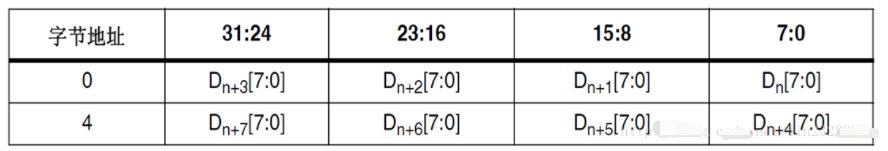

. W1 r2 R" ?' c$ VDCMI接收到的数据，存储在DCMI_DR寄存器（32位）里面，我们接ATK-OV2640采用8位数据宽度，所以每4个像素时钟，才会捕获完32位数据，第一个字节存放在LSB位置，第四个字节存放在MSB位置，如下图所示:
) S, p5 \" S9 n% [0 K
注：低字节在前，高字节在后
- M% d, _% ]. _$ o; s
6 f0 H4 s8 P0 Y8 ~, Q% q5 \9 v
DCMI支持DMA传输，当DCMI_CR寄存器中的CAPTURE位置1时，激活DMA接口。
像头接口每次在其寄存器(DCMI_DR)中收到一个完整的32位数据块时，都将发一个DMA请求，由DMA将DCMI_DR寄存器的值搬运到目的地址(比如LCD/SRAM)。DCMI的DMA请求是映射在DMA2通道1的数据流1上面的，所以配置DMA时，应该配置这个。
8 B" X' [  [# i2 J. Y, f2 o4 d
" l! X! m# G! n4 f0 k5 H3 I, c4 B' F

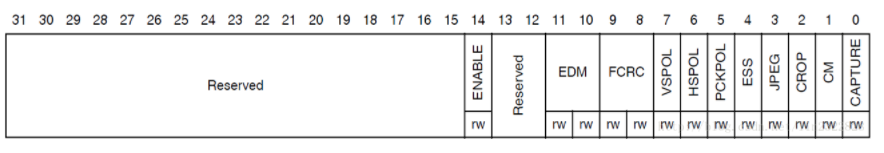

9 D) m$ F( D. z, P9 x; BDCMI控制寄存器（DCMI_CR）
0 }) c! _. c; w( ^) c7 K8 o
ENABLE，用于设置是否使能DCMI。在使能之前，必须将其他配置设置好。
9 b* n9 q/ ?0 k. e# N% lFCRC[1:0]，这两个位用于帧率控制，我们捕获所有帧，所以设置为00即可。
VSPOL，用于设置垂直同步极性，也就是VSYNC引脚上面，数据无效时的电平状态，根据前面说所，我们应该设置为0。
HSPOL，用于设置水平同步极性，也就是HSYNC引脚上面，数据无效时的电平状态，同样应该设置为0。
PCKPOL，用于设置像素时钟极性，我们用上升沿捕获，所以设置为1。
% J  g& C% Y- T/ t& g6 {CM，用于设置捕获模式，我们用连续采集模式，所以设置为0即可。
CAPTURE，用于使能捕获，我们设置为1。该位使能后，将激活DMA，DCMI等待第一帧开始，然后生成DMA请求将收到的数据传输到目标存储器中。(最后使能)
, |# u5 v' Q$ p* ^

( V9 v. x1 J& |3 g4 C- ?摄像头操作：


一.初始化时钟
4 O4 a6 R& x) ?" R二.初始化OV2640：
1. 初始化IO口
& Z$ s: \* z- h2 ], ?+ H2. 上电，并复位
1 |/ k; H  t/ X+ C3. 执行初始化序列
2 u, U( }% \' E: l三.设置图像窗口设置和图像输出大小设置，可以调整图像大小或者缩放模式
- |# d7 F) q1 h( H1 Y2 f7 F/ M四.初始化DCMI：
1. 配置相关引脚的复用功能，使能DCMI时钟。
2. 设置DCMI工作模式及PCLK/HSYNC/VSYNC等参数。
1 |- N; q" y4 D, q7 F9 a' R+ Q+ d0 r3. 设置DMA
3 `- V0 a+ y5 `8 ?4. 启动DCMI传输。即设置DCMI->CR的最低位为1
