STM32定时器pwm模式输入捕获方法解析

[复制链接]
STMCU-管管 发布时间:2021-6-18 12:57
STM32定时器pwm模式输入捕获##5 p3 k! U# v& X
STM32中的定时器,除了TIM6和TIM7,其他定时器都有输入捕获功能。这种模式通常用在对输入信号频率frequency、占空比duty、高低脉宽的计算中,具有很广泛的用途。
& @! M  G0 ]7 h( W0 \! v# X6 |* y+ {  g

- P4 R8 O2 l: _2 n* sSTM32的输入捕获,简单的说就是通过检测TIMx_CHx上的边沿信号,在边沿信号发生跳变(比如上升沿/下降沿)的时候,将当前定时器的值(TIMx_CNT)存放到对应的通道的捕获/比较寄存(TIMx_CCRx)里面,完成一次捕获。同时还可以配置捕获时是否触发中断/DMA 等。
% [! @$ @* Z! A* s0 u0 N' M8 d" F/ T3 \7 N" b$ J1 C0 F& ^$ E
3 X0 ]5 x; S  F' y( _' f
PWM模式捕获方法:利用TIM3_CH1作PWM输出,TIM2_CH2捕获上述PWM信号,并测出频率和占空比。设置PWM频率为1KHz,占空比50%。
& b6 F4 ]( q$ q- E1 u具体步骤:! V- C& Y: G5 I' f/ |

8 _7 \0 X" Y) Y* j
, c8 D# H+ _3 g' Y8 n2 {( c5 A
1、为了实现PWM输入捕获,TIM2占用了2个通道。第2通道的电平变化会被第一通道和第二通道引脚检测到,其中第一通道被设置为从机模式(如何快速判别主从机模式,规则如下:如果设置的是第二通道作为PWM输入捕获,则剩余的第一通道都为从机,反之亦然)。
1 M4 P( V6 k- L2、假设输入的PWM从低电平开始跳变,在第一个上升沿到来时,1,2通道同时检测到上升沿。而从机设置为复位模式,所以将TIM2的计数值复位至0,此时不会产生一个中断请求。
! {0 _  u8 A0 M+ |! {/ v3、下一个到来的电平是下降沿,此时通道1发生捕获事件,将计数值存入通道1的CCR1里。# W, Y: w7 ^5 Y$ G$ j8 W/ u9 z( D& f
然后是第二个上升沿到来后,此时通道2发生捕获事件,将此时的计数值存入通道2的CCR2里。复位模式此时又将TIM2计数值复位至0,等待第二个下降沿到来。
5 j, f$ g) `" O5 a4、一次捕获过程完成,则PWM的频率f=72M/CCR2;占空比:duty=(CCR1/CCR2) X100%
" C: \- |. [' i5 A4 Q
注:
  H- P7 q  E  |; T" |. K& lPWM输入模式时,用到两个通道(一般用TIMx_CH1或TIMx_CH2),只给其中一个通道分配gpio时钟即可,另一个在内部使用。给一个通道分配gpio时钟后,需要设置另一个为从机且复位模式。(例如使用ch2,ch1就得设置成从机模式)。当一个输入信号(TI1或TI2)来临时,主通道捕获上升沿,从机捕获下降沿。- n! Q# p. W8 j2 Y; ~4 ~

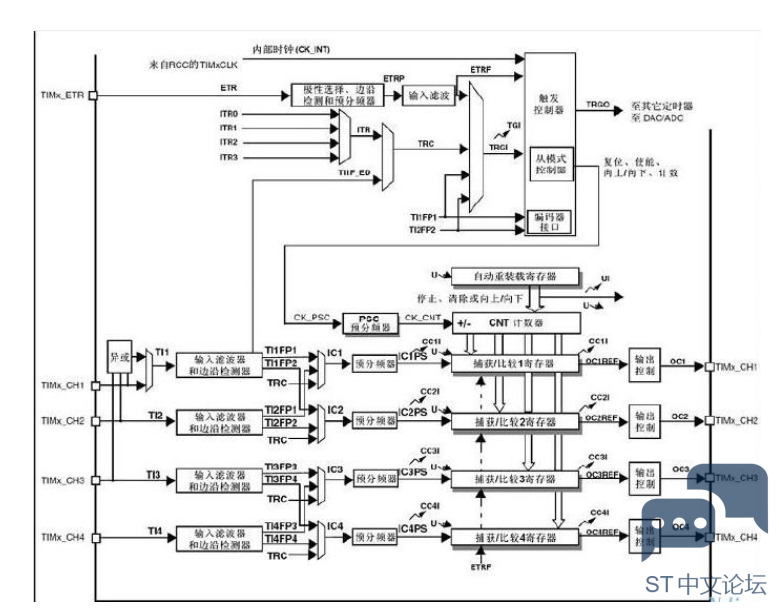

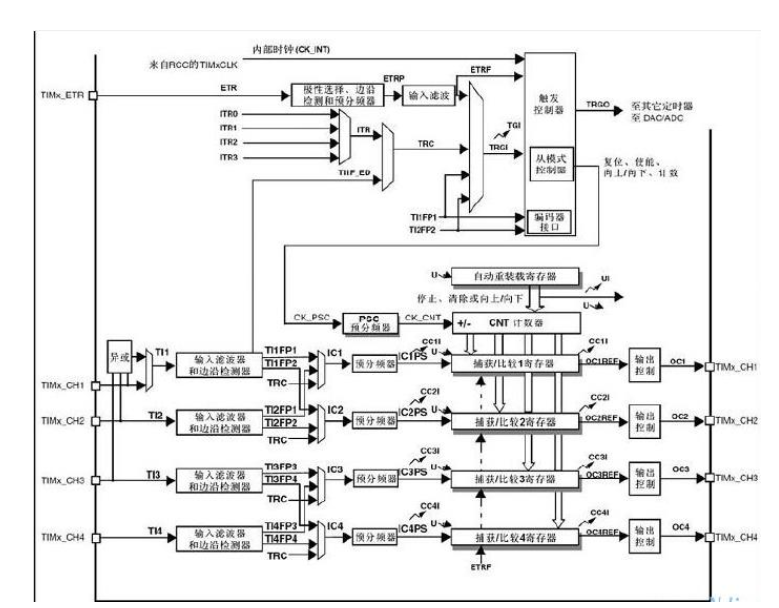

在CH2通道中:
) h4 u7 F3 b3 _3 e  PTI2FP1和TI2FP2都来自同一信号TI2 的边沿检测,信号相同,同一个TIx输入映射了两个ICx信号。
, J7 I) x8 p+ YTI2FP1和TI2FP2可以分别由连接到的ICx (IC1或是IC2)相对应的控制寄存器设为上升沿或是下降沿触发,这两个ICx信号分别在相反的极性边沿有效。如果TI2FP2设置为上升沿触发,则TI2FP1设置为下降沿触发,二者极性相反。
" F7 S. I$ G: j+ n  s9 i' sCH1,3,4相同。
$ F  z. r# a% V) ]4 x2 U
+ e7 P( ?1 C  e+ n& ?4 o
9 j# \$ r( n+ ], }% P0 d6 t
具体程序:
1 f8 h- {  _4 B  R- x
  1. include “pbdata.h”) V  b, S- J3 A1 O

  2. 5 U  N9 C2 X/ i* d( |# Y  [' R- i
  3. void RCC_Configuration(void);
    # E; y$ V, Y; i, e2 @& M( @  u
  4. void GPIO_Configuration(void);9 q6 j  M& O/ L) u, j5 B7 ]  R+ _; t' v
  5. void NVIC_Configuration(void);
    5 d+ ?9 k/ W6 a% O7 v, `
  6. void TIM2_Configuration(void);6 r- y- q' _3 V5 t0 J- v: X
  7. void TIM3_Configuration(void);
    5 Z6 h" d7 H/ e/ C& S9 j! W4 W+ _
  8. void USART_Configuration(void);: E& d9 r- I- }' v3 p

  9. 6 b+ k$ N+ d2 B* G: X9 y  E$ f  @
  10. int fputc(int ch,FILE *f)1 U% u/ T/ d( p5 [
  11. {$ }5 O* {) q' ^6 F9 J+ T* j
  12. USART_SendData(USART1,(u8)ch);
    % j& S. Y$ ?! [: }+ F6 J/ ?
  13. while(USART_GetFlagStatus(USART1,USART_FLAG_TXE)==RESET);; X' j0 R/ l" W7 @8 G1 v7 l
  14. return ch;7 q# z5 ?9 f7 {) ]* e8 x
  15. }
    4 o& {% O2 o( i, i3 ^
  16. 7 D$ t% D. _4 _& m: Z
  17. int main(void)
    9 T$ X! V0 K$ z7 ?7 H0 F* o
  18. {
    3 ^; I$ l) f! \* @0 u" z
  19. RCC_Configuration(); //配置时钟
    3 ~0 y) c: R, s# z% d1 F
  20. GPIO_Configuration();//IO口配置" O; Z" d: [$ ?/ q! Q. Q9 T6 r4 O
  21. TIM3_Configuration();6 X! I: T6 k+ M/ v( n: r; l! |
  22. TIM2_Configuration();% a7 o/ V0 V8 D( l, D+ B2 I/ F
  23. NVIC_Configuration();
    9 D+ _- s* {8 m. M( |3 a* ~$ N, a
  24. USART_Configuration();% ~) v! J  G# D/ G
  25. 9 a0 _3 M& t+ G( m
  26. while(1)7 j$ y- `7 ?! R7 ^/ K
  27. {# X  W; H7 b5 ^3 P& B
  28. if(flag==1)2 @& I/ C* u7 c
  29. {4 d3 L- ~( ^- @2 Q; ~  L
  30. flag=0;
    ' J! f3 Y- x+ ~) W" ^+ D, H3 p
  31. printf(“the duty is %d/r/n”,duty);
    8 b  d% A4 p' ^1 P: q- F. v
  32. printf(“the frequency is %.2fKHz /r/n”,freq);7 r. `: {, @2 |* o
  33. }: B. w  h' c" v6 J5 X; B/ Z% e0 p
  34. }. L1 l. J& s  {' d: W
  35. }3 e0 W9 r6 K0 s* d

  36. % `' L  e4 b3 W
  37. void RCC_Configuration(void)
    ! L* f/ f4 b5 o; ~8 d
  38. {; m; B& f$ C3 q& Y0 T* v8 C1 ]/ ?$ a+ J
  39. SystemInit();! F2 u9 z+ j( G! K
  40. RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_USART1,ENABLE);
    0 M# [+ M/ K; p" I  _( K5 x, o
  41. RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2|RCC_APB1Periph_TIM3,ENABLE);
    5 x6 P, H* z4 q& A5 ~+ _$ j: Z$ d* o2 e
  42. RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);: t& f& @# m- H) R: `
  43. }
    . `( t$ N* V( L

  44. $ r  t2 f8 M3 F0 ~6 H" D
  45. void GPIO_Configuration(void)
    6 ?% s; T( }( Q7 @8 V2 i! c
  46. {
    / s2 b9 @0 h3 ?2 n. q2 J
  47. GPIO_InitTypeDef GPIO_InitStructure;3 g$ W4 v  E0 `0 V, }/ S8 ?7 T" O
  48. //LED- L7 E0 z: L0 c' g/ Z
  49. GPIO_InitStructure.GPIO_Pin=GPIO_Pin_9;//TX, X* e+ q7 @4 T. C! r1 N
  50. GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;9 \3 c1 E7 c) s9 X/ h  V, w' s
  51. GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AF_PP;- x! x5 c6 r/ z
  52. GPIO_Init(GPIOA,&GPIO_InitStructure);
    ) n+ ?4 Z5 ^4 j" h: N4 I2 u

  53. 6 X% _0 s! A( Y
  54. GPIO_InitStructure.GPIO_Pin=GPIO_Pin_10;//RX, A) W; H% t2 }- M' h
  55. GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IN_FLOATING;( A* J' e) n3 t# q0 K5 N
  56. GPIO_Init(GPIOA,&GPIO_InitStructure);
    . P( ^7 p5 u( m" Q  @

  57. * Z# U. h, s7 w9 I3 y/ o7 Q( P
  58. GPIO_InitStructure.GPIO_Pin=GPIO_Pin_6;//PWM,TIM3_CH1
    " l* g) m- Z% F0 @4 W6 s0 }2 Y; x& w
  59. GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
    ) F' C; r' F  v  g
  60. GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AF_PP;
    : P: X( I$ Z2 \. g; Z
  61. GPIO_Init(GPIOA,&GPIO_InitStructure);6 t3 S# r6 e+ f& z0 ]
  62. & C/ r- E- b$ M3 n  y& u1 C
  63. GPIO_InitStructure.GPIO_Pin=GPIO_Pin_1;//TIM2_CH2" t  R3 H. g4 N5 H/ @/ }  s$ Z
  64. GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IN_FLOATING;5 n/ B1 L1 m1 p" b1 ?2 z
  65. GPIO_Init(GPIOA,&GPIO_InitStructure);- ]; [. y' q$ ?
  66. }' n5 ~  t6 m0 S

  67. # _! I- U$ {4 W) w8 }7 d
  68. void TIM2_Configuration(void)
    + H% \; A- t' H; X$ G
  69. {
    : u$ F* r, _" [9 v- _
  70. TIM_TimeBaseInitTypeDef TIM_TimeBaseStruct;) ~6 g5 a" X9 p5 A+ w: ]$ V
  71. TIM_ICInitTypeDef TIM_ICInitStructure;
    , c  a0 |. V- z! Q

  72. & Y5 j. p2 a& p( C3 L! ?4 c
  73. TIM_ICInitStructure.TIM_Channel=TIM_Channel_2;//选择TIM2_CH2,选择输入端 IC2映射到TI2上
    ! o" M' l' t6 Z+ u2 q5 b* @
  74. TIM_ICInitStructure.TIM_ICPolarity=TIM_ICPolarity_Rising;//上升沿捕获
    : ~: ]8 v3 E) M' ^
  75. TIM_ICInitStructure.TIM_ICSelection=TIM_ICSelection_DirectTI;//映射到TI2上8 _' F$ b3 s9 @
  76. TIM_ICInitStructure.TIM_ICPrescaler=TIM_ICPSC_DIV1;//在捕获输入上每探测到一个边沿执行一次捕获
    ( W9 x% r  w! }5 W
  77. TIM_ICInitStructure.TIM_ICFilter=0;//滤波设置,经历几个周期跳变认定波形稳定。(采样高电平,只有连续采集到N个电平是高电平时才认为是有效的,否则低于N个时认为是无效的,N取0x0-0xF)# O$ C, J# ?: A4 W2 c5 f
  78. TIM_PWMIConfig(TIM2,&TIM_ICInitStructure);//以上是输入捕获配置
    3 W$ I. G8 i, G3 X. x; ?5 R
  79. TIM_SelectInputTrigger(TIM2,TIM_TS_TI2FP2);//选择滤波后的TI2FP2输入作为触发源,触发下面程序的复位" l* ~4 l: @: E8 c  S
  80. TIM_SelectSlaveMode(TIM2,TIM_SlaveMode_Reset);//从模式控制器被设置为复位模式-选中的触发信号上升沿重新初始化计数器并产生一个更新信号(上升沿一到,TIM2->CNT被清零,每次上升沿来到,CNT都会被清零), b) }" ^$ a. E8 u
  81. TIM_SelectMasterSlaveMode(TIM2,TIM_MasterSlaveMode_Enable);//启动定时器的被动触发
    ) q- Y  _- H  V& I% {  w! d
  82. TIM_ITConfig(TIM2,TIM_IT_CC2,ENABLE);//捕获中断打开
    ; h' n7 K8 F. E* f0 E3 w, F
  83. TIM_ClearFlag(TIM2,TIM_IT_CC2);//清除标志位7 T; D; v: w! W/ `! n
  84. TIM_Cmd(TIM2,ENABLE);//使能定时器2; e+ {8 G- ~( k6 M" O- v9 c
  85. }
      A7 t. ^. Y$ v7 Q
  86. ' b5 v& i1 |% j" I
  87. void TIM3_Configuration(void): E/ u3 p! K7 q( r" Y" Q/ U
  88. {
    9 p, v8 d' W9 y+ k5 d8 ]
  89. TIM_TimeBaseInitTypeDef TIM_TimeBaseStruct;
    % d( L+ ~2 }9 S3 h5 Q4 U
  90. TIM_OCInitTypeDef TIM_OCInitStructure;
    ; m1 U) W6 a2 M  N) v( }- }1 \
  91. TIM_TimeBaseStruct.TIM_Period=72000;//计数初值9 X( f' t! g" [/ v( a, \7 I
  92. TIM_TimeBaseStruct.TIM_Prescaler=0;//分频系数0 v# k6 u* Y0 D' m) @8 E4 |1 S
  93. TIM_TimeBaseStruct.TIM_ClockDivision=0;//时钟分割. r' {' M3 V9 p( X7 t  F
  94. TIM_TimeBaseStruct.TIM_CounterMode=TIM_CounterMode_Up;//向上计数模式
    ( L7 p1 F9 R# u$ R
  95. ' Q  q! g" H- I& ?
  96. TIM_TimeBaseInit(TIM3,&TIM_TimeBaseStruct);
    " G7 s4 ]0 B3 J* t+ ^' K5 T; D$ h5 s

  97. ! b* I& s* v8 X
  98. //TIM3_CH1作为pwm输出
    . N0 C5 I4 N; a5 v
  99. TIM_OCInitStructure.TIM_OCMode=TIM_OCMode_PWM1;
    4 A' o0 l) j1 E' U+ r. _/ {
  100. TIM_OCInitStructure.TIM_OutputState=TIM_OutputState_Enable;
    ; u5 A2 t6 m+ {, `/ {! [7 Z
  101. TIM_OCInitStructure.TIM_Pulse=36000;
    ; o6 w+ l+ B3 `6 w' f3 G/ \, T
  102. TIM_OCInitStructure.TIM_OCPolarity=TIM_OCPolarity_High;' h8 X- _% s/ @+ ~

  103. " s+ F- R& v3 H
  104. TIM_OC1Init(TIM3,&TIM_OCInitStructure);
    4 _2 O, ^7 L2 x4 G; X
  105. 7 {; s4 J$ |" j
  106. TIM_OC1PreloadConfig(TIM3,TIM_OCPreload_Enable);! _: s' `" A) K, c
  107. TIM_ARRPreloadConfig(TIM3,ENABLE);
    ; s8 y+ d: k- u( `
  108. TIM_Cmd(TIM3,ENABLE);
    6 P2 s! b6 X" V/ e$ _

  109. 8 h! C& z' i" O( U
  110. }
    ; \1 S# j) c9 t' E, m. @
  111. 6 X7 z% q" O4 G4 f/ r+ I$ t7 U
  112. void NVIC_Configuration(void)
    " ]! y4 h+ P) h6 u1 w% V
  113. {$ m, u, Q0 Q  X& Q# P0 W
  114. NVIC_InitTypeDef NVIC_InitStructure;" ^) k" V3 p9 U9 S/ ]) Q

  115. ; Z6 M2 v3 C1 ?/ Q" f
  116. NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);
    " S( j+ u# U6 S" u" A
  117. 2 N; _1 l2 D2 I3 ~& B! ?+ R$ v0 D
  118. NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;
    0 \7 _4 n9 ]# e6 }' s. f8 M6 l
  119. NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;2 A" h' ~0 J- Q) |& ]2 Y
  120. NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
    : W- `1 Y* y! F
  121. NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    ; ]) s# g3 y  a8 Z5 W' g
  122. NVIC_Init(&NVIC_InitStructure);
    : x5 F1 F- D* k7 c( @. H
  123. % h% [1 L- a  J- x, h1 u
  124. }
    8 V4 z6 `, n% i: X  r- R( r) ]- Y: r

  125. 4 n7 Q7 I/ ~$ e8 Z8 s
  126. void USART_Configuration(void)  D- @* S" [4 L9 B
  127. {
    . R7 F) Y9 E: S2 V
  128. USART_InitTypeDef USART_InitStructure;: p. g, r& O  b# j: s) d! [& d
  129. ' V0 A- s8 O" [. g7 [
  130. USART_InitStructure.USART_BaudRate=115200;' q2 m5 K" D: `+ C0 E+ l, c( h9 C( _
  131. USART_InitStructure.USART_WordLength=USART_WordLength_8b;, k! n8 _- \, u
  132. USART_InitStructure.USART_StopBits=USART_StopBits_1;
    ) m/ _- J" H. G: f% A1 v2 z$ l
  133. USART_InitStructure.USART_Parity=USART_Parity_No;4 _7 ~. v) n" q$ L  L5 _: W
  134. USART_InitStructure.USART_HardwareFlowControl=USART_HardwareFlowControl_None;/ V2 A3 Y/ }' R  E$ E/ B8 f7 x8 n" `
  135. USART_InitStructure.USART_Mode=USART_Mode_Rx|USART_Mode_Tx;
    2 X+ u' w) L# v2 A- }" j8 H

  136. 7 d* A* }2 o; m8 I) x
  137. USART_Init(USART1,&USART_InitStructure);
    + [1 g) A* ^1 k9 m- K
  138. USART_Cmd(USART1,ENABLE);
    5 [6 X( U) J( m: d0 O* P
  139. USART_ClearFlag(USART1,USART_FLAG_TC);% a' Z- t* `6 c" p$ J: N( b4 @
  140. }. [' ^  R& _1 s

  141. + }7 u9 S8 `. s& I( K0 N
  142. //中断程序+ Q; I8 d" W2 i% p
  143. void TIM2_IRQHandler(void)
    " G9 [+ q# E% e& z) R
  144. {
    8 J1 m* q/ q$ i- G' g' b' R# C
  145. if(TIM_GetITStatus(TIM2,TIM_IT_CC2)==Bit_SET)
    $ @5 ^, j, o( p( c3 A& q
  146. {3 `& _1 ^* u( m% N( @+ |2 h
  147. float IC2Value=0;; w2 E) s2 {& |8 L' i
  148. float DutyCycle=0;: ^$ [, `& A( ^4 c6 W8 }; v
  149. 9 @/ I! Q% Z2 J. c  ~8 v# G1 p) J% j
  150. float Frequency=0;' c2 R  }- l( {: _9 T
  151. float pulse=0;' i) o/ C, H) w5 G" W- N: a- [
  152. * v/ L6 o6 d8 M) Y5 l3 ]+ L1 R
  153. IC2Value=TIM_GetCapture2(TIM2);//获得CCR2的值, H  i# F4 p$ y# e9 a' P' Q. m
  154. pulse=TIM_GetCapture1(TIM2);//获得CCR1的值, e0 U8 t- y3 G  B
  155. DutyCycle=pulse/IC2Value;; c0 w% a- Q' J, D
  156. Frequency=72000000/IC2Value;
    4 w2 j8 B- u2 \& v; l
  157. duty=(u32)(DutyCycle*100);
    % ?3 Y; l/ ~7 ]5 z( X8 ?
  158. freq=(Frequency/1000);% P% Y, N$ K$ W+ t& B' f- V) c* z. P
  159. $ ]* m. W( X, C7 j$ E
  160. flag=1;
    2 I$ t& {, Q. {3 b" b7 Z- V7 e0 I
  161. 6 d$ o7 T. L1 G8 a+ z( m, [4 Z% O
  162. TIM_ClearITPendingBit(TIM2,TIM_IT_CC2);" r1 j5 h7 W2 p. M, j
  163. }
    : Y, I: T$ S$ e* l4 L5 l
  164. }
    ; c, @* b/ D( M8 L* v

  165. 3 E6 Z# w% u' e1 k9 q! T0 C
  166. duty和freq是定义的全局变量) W- {6 Y2 [& f) G, k) g
  167. extern u32 duty;
    2 }5 B6 u( F' Q9 `$ ?* e" Q- s1 l5 `
  168. extern u16 freq;
    , _1 a" M4 U% o: @" A* O* R! l

  169. : D6 |  R& u6 m0 f7 ]* J0 `. F' [
  170. u32 duty=0;; a- ]# ?6 k0 g# A8 Q7 Q( N; L
  171. u16 freq=0;
复制代码
经调试程序可用。频率和占空比都对。频率的设置不要太高,因为printf函数发数所需时间较多,两次捕获的时间间隔短的话可能使printf不能及时地送出数据,造成数据被刷新。更改方法,使用:USART_SendData();函数发数。8 K7 H/ x1 }9 z8 p0 j3 P) h  F

$ t' J4 R  n5 S& z1 T* p3 ~4 r
- n) c+ p# r8 v1 a5 H" n
其他应用:0 ]. f- b' {3 M; C
1.测量高电平时间:a,上文中的CCR1就是高电平时间;b,当使用一个通道CH1时,先将触发沿选为为上升沿,产生捕获中断,读取CCR1中的内容,再改变触发沿为下降沿,下降沿到来时捕获,再次读出CCR1的内容,两次相减为高电平时间。2 f5 y3 u* K& s  T4 X) g! e1 V
2.测量脉冲个数:a,开启定时器1的捕获中断,捕获信号边沿(上升沿或下降沿)进中断,count++计数,再开启定时器2的更新中断,定时一定时间进更新中断,读取count值,此为脉冲个数。b,开启外部中断,配置沿触发中断,count++计数,再开启定时器x的更新中断,定时一定时间进更新中断,读取count值,此为脉冲个数。
+ Z  p' x$ @% U8 x4 t4 d3.计算一路信号的频率,可以选择定时器的CH1或CH2(不可同时计算两路频率,否则计算出的频率是后初始化的那个通道代表的信号频率。当然,要同时也可以,每次得到频率后切换通道,将数据通过DMA取走即可),使用PWM输入捕获模式,使用上升沿触发。而CH3和CH4通道则不行,如图2所示,只有红线所指的4个信号连在了从模式控制器上。所以,对于3和4通道,计数器的值不可能在接受到信号上升沿时候,有复位这个动作。3 h; j; c& l# w- _; ]# {( f. e8 ~, i

/ j5 O) w+ C2 X. d. K3 Y8 a! B" A( ]1 R
赞 收藏 评论0 发布时间:2021-6-18 12:57

举报

0个回答
关于
我们是谁
投资者关系
意法半导体可持续发展举措
创新与技术
意法半导体官网
联系我们
联系ST分支机构
寻找销售人员和分销渠道
社区
媒体中心
活动与培训
隐私策略
隐私策略
Cookies管理
行使您的权利
官方最新发布
人形机器人运动控制、感知与智能配电
半导体创新技术与应用方向
EE架构与软件定义汽车
12V/48V 汽车智能配电(SPD)
区域控制单元(ZCU)与分区架构
关注我们
st-img 微信公众号
st-img 手机版
