DS18B20是一款常用的高精度的单总线数字温度测量芯片。具有体积小，硬件开销低，抗干扰能力强，精度高的特点。


+ {- c1 b0 a0 v( e) ~5 _& S9 |DS18B20原理
传感器参数
, F8 C2 \0 u4 W' R测温范围为-55℃到+125℃，在-10℃到+85℃范围内误差为±0.4°
" v; w# Y& U- F! f返回16位二进制温度数值
: d% e3 p; ^' a0 h- {  Y/ U主机和从机通信使用单总线，即使用单线进行数据的发送和接收
3 k2 s) Q2 R5 c% e; K4 e: x7 W" r

! w5 o2 l' b7 V  g在使用中不需要任何外围元件，独立芯片即可完成工作
4 z: O' @1 W# A) o9 w; J1 D

6 w/ O! \, K' p& z! o掉电保护功能 DS18B20 内部含有 EEPROM ，通过配置寄存器可以设定数字转换精度和报警温度，在系统掉电以后，它仍可保存分辨率及报警温度的设定值
1 M5 j2 |) o9 a: ?5 J- n
0 U& ]* u8 Z% |" c, s7 i
每个DS18B20都有独立唯一的64位-ID，此特性决定了它可以将任意多的DS18b20挂载到一根总线上，通过ROM搜索读取相应DS18B20的温度值
: ~+ j$ O/ E, y4 V+ o7 O6 W/ q) d

7 m  F0 H( S; |. ^3 l宽电压供电，电压2.5V~5.5V

# ?6 r2 _8 e; x4 m- g$ j9 I0 x
DS18B20返回的16位二进制数代表此刻探测的温度值，其高五位代表正负。如果高五位全部为1，则代表返回的温度值为负值。如果高五位全部为0，则代表返回的温度值为正值。后面的11位数据代表温度的绝对值，将其转换为十进制数值之后，再乘以0.0625即可获得此时的温度值
+ A/ h. E" j: _1 q
5 l7 Y. a- f5 ^3 |# M9 _; l
2 y$ }8 p& F' w8 t8 v传感器引脚及原理图

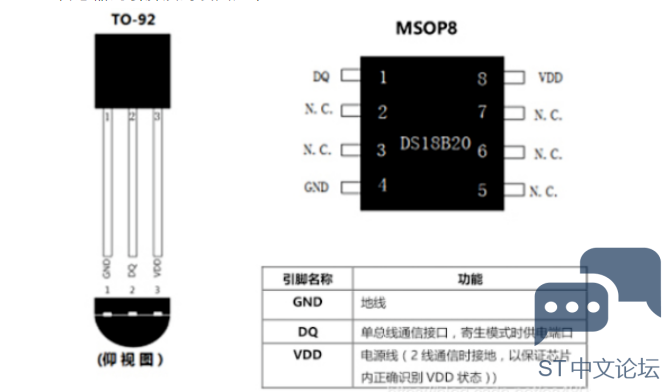

0 h# N. @6 V+ d$ N  W; n: G6 ]    DS18B20传感器的引脚及封装图如下:

    DS18B20一共有三个引脚，分别是：

. f" j& M9 H* ~8 h% i' c2 B
GND：电源地线
DQ：数字信号输入／输出端
VDD：外接供电电源输入端
1 l: [2 l0 R, S+ o5 I5 k# t1 L

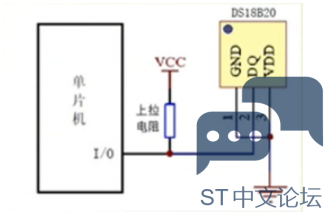

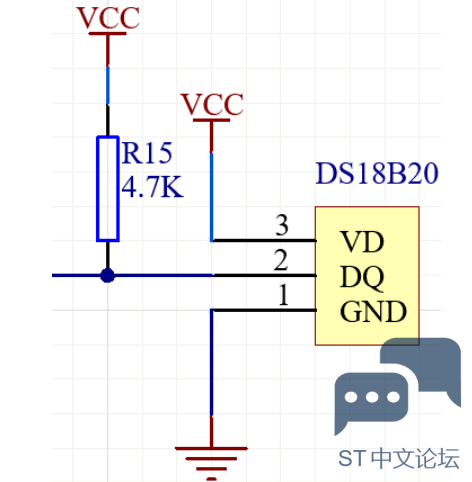

    单个DS18B20接线方式：VDD接到电源，DQ接单片机引脚，同时外加上拉电阻，GND接地。


    注意这个上拉电阻是必须的，就是DQ引脚必须要一个上拉电阻。
3 V! `$ H: X4 Q" S: f; ^3 ]+ p

4 ?/ s. M+ j! v1 }( ^& d$ b7 Z! FDS18B20上拉电阻
4 r7 `0 v9 k6 p    首先来看一下什么是场效应管（MOSFET），如下图。
8 B) C5 N; G3 D5 j

    场效应管是电压控制型元器件，只要对栅极施加一定电压，DS就会导通。

# t& [6 b7 Z* O1 d( \5 d2 z
    漏极开路：MOS管的栅极G和输入连接，源极S接公共端，漏极D悬空（开路）什么也没有接，直接输出 ，这时只能输出低电平和高阻态，不能输出高电平。

3 n) b- j9 R1 E. ?
    那么这个时候会出现三种情况：
4 N0 w1 A( g; K

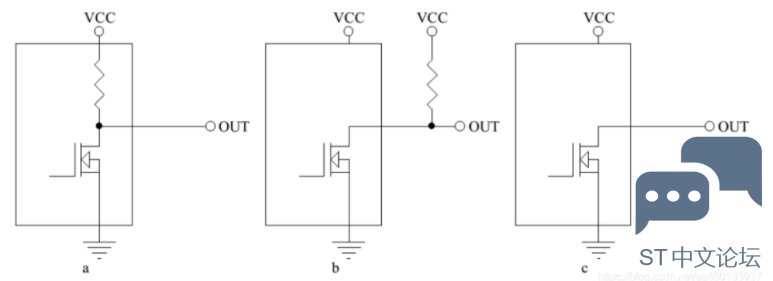

下图a为正常输出（内有上拉电阻）：场效应管导通时，输出低电位输出低电位，截止时输出高电位


- H& D2 ~; m' m下图b为漏极开路输出，外接上拉电阻：场效应管导通时，驱动电流是从外部的VCC流经电阻通过MOSFET到GND，输出低电位，截止时输出高电位


# b: f% g. q" O下图c为漏极开路输出，无外接上拉电阻：场效应管导通时输出低电位，截止呈高阻态(断开)

    总结一下：

+ t" j0 n5 l. G& f# }& X/ R
* M/ ?5 M/ [' m1 s0 D) e    开漏输出只能输出低电平，不能输出高电平。漏极开路输出高电平时必须在输出端与正电源（VCC）间外接一个上拉电阻。否则只能输出高阻态。
' F& p5 ^' Q- c) L, z) g
: _) R" x" r4 p7 O
, u6 h4 Q  ?3 a/ A# o    DS18B20 是单线通信，即接收和发送都是这个通信脚进行的。其接收数据时为高电阻输入，其发送数据时是开漏输出，本身不具有输出高电平的能力，即输出0时通过MOS下拉为低电平，而输出1时，则为高阻，需要外接上拉电阻将其拉为高电平。因此，需要外接上拉电阻，否则无法输出1。
# o$ Y/ {" |% N; g

; C( I2 i/ h0 F$ E$ V, w1 X; [    外接上拉电阻阻值：
# i1 j5 A$ m& i: N8 p) Q( e
3 Y/ h" `4 S( Y9 U1 h9 [
    DS18B20的工作电流约为1mA，VCC一般为5V，则电阻R=5V/1mA=5KΩ，所以正常选择4.7K电阻，或者相近的电阻值。
! m+ }' C# }# a6 j* I6 y" e

8 x- }1 ?0 W1 ]8 tDS18B20寄生电源
5 q0 O( `, ^( q
: i; R9 [. y6 V4 u. _+ c  H
2 ]- ~! z% w* v' X9 `    DS18B20的另一个特点是不需要再外部供电下即可工作。当总线高电平时能量由单线上拉电阻经过DQ引脚获得。高电平同时充电一个内部电容，当总线低电平时由此电容供应能量。这种供电方法被称为“寄生电源”。另外一种选择是DSl8B20由接在VDD的外部电源供电。

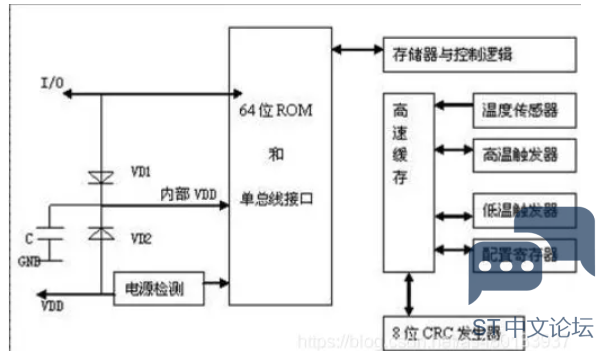

DS18B20内部构成


6 E' m, @* D) u/ W1 G' \    主要由以下3部分组成：

4 N* U" i+ M( S; Q7 m
* B: D7 R! u1 V+ V3 e& T64 位ROM


高速暂存器
7 \6 H, d" t% ?, N
1 i# {# A8 q# Q, w5 C; g
存储器


    64位ROM存储独有的序列号，ROM中的64位序列号是出厂前被光刻好的，它可以看作是该DS18B20的地址序列码，每个DS18B20的64位序列号均不相同。这样就可以实现一根总线上挂接多个DS18B20的目的。

! v$ b$ X' p6 @+ I
    高速暂存器包含：
* B% c% m$ @& M2 f+ F* P
; U; O" B+ ]7 E5 f7 X/ t
温度传感器

5 u4 |0 @# X% B7 c
一个字节的温度上限和温度下限报警触发器(TH和TL)
; p' C* E1 e3 p& w6 o: _

" `( A% _6 r, a& ]7 S配置寄存器允许用户设定9位，10位，11位和12位的温度分辨率，分别对应着温度的分辨率为：0.5°C，0.25°C，0.125°C，0.0625°C，默认为12位分辨率
! y( Z1 b, `; n" {# F. B- O$ r

8 C# `" p+ C) J: W    存储器：由一个高速的RAM和一个可擦除的EEPROM组成，EEPROM存储高温和低温触发器(TH和TL)以及配置寄存器的值，(就是存储低温和高温报警值以及温度分辨率)
$ T2 p% i" @0 D! o* M9 O

DS18B20温度读取与计算
- f% F- B' z7 u: W1 V" O$ Y

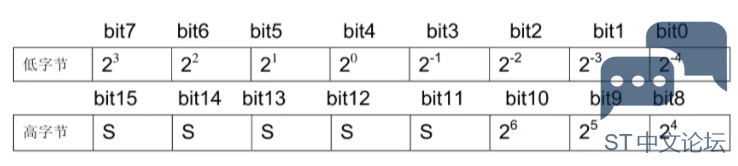

( z4 o4 x. }* u3 d. Z* p    DS18B20采用16位补码的形式来存储温度数据，温度是摄氏度。当温度转换命令发布后，经转换所得的温度值以二字节补码形式存放在高速暂存存储器的第0和第1个字节。
. B4 n( `$ P* h/ g
$ O8 G- B1 Q# F7 [8 g  [; {) ]
    高字节的五个S为符号位，温度为正值时S=1,温度为负值时S=0。

, j0 d+ O! E& h
    剩下的11位为温度数据位，对于12位分辨率，所有位全部有效，对于11位分辨率，位0(bit0)无定义，对于10位分辨率，位0和位1无定义,对于9位分辨率，位0，位1，和位2无定义。
& Y1 E5 |5 E6 L8 ~* x0 M  g

    对应的温度计算：

9 I5 Z+ g3 q  Z" {- w* W3 T' x' z
    当五个符号位S=0时，温度为正值，直接将后面的11位二进制转换为十进制，再乘以0.0625(12位分辨率)，就可以得到温度值。
3 B% r' q, p5 x2 ^, N: H

" f6 P! d. V' ]) O$ e* m    当五个符号位S=1时，温度为负值，先将后面的11位二进制补码变为原码(符号位不变，数值位取反后加1)，再计算十进制值。再乘以0.0625(12位分辨率)，就可以得到温度值。


    举两个例子：

1 f4 U, N. m; A6 ^2 Q# T
8 W: j& Q3 H4 F9 ^) \  T数字输出07D0(00000111 11010000)，转换成10进制是2000，对应摄氏度：0.0625x2000=125°C
7 ?0 o; v8 P2 O# X- x; C: S

& u  G' `5 S0 i& ~数字输出为 FC90，首先取反，然后+1，转换成原码为：11111011 01101111，数值位转换成10进制是870，对应摄氏度：-0.0625x870=-55°C

  j! S- s8 U/ L8 I- W" _

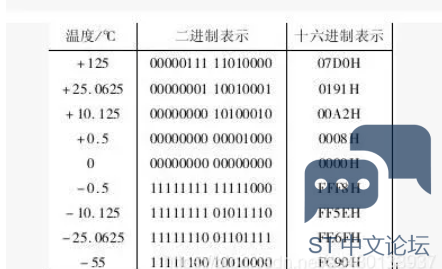

( X! {7 ]0 v% i( M4 k! {: @2 f    温度对应表如下：
$ h- @( u  Z. }- l' M

    上述例子，用C语言来实现的代码，如下：
- I, \- Y% i1 l( f/ q. k1 e

1.

2. unsigned int Temp1,Temp2,Temperature;  //Temp1低八位，Temp2高八位

3. unsigned char Minus Flag=0;  //负温度标志位

4.
   7 P/ Q; I; Y2 Q4 a1 e& ~8 e$ r. B
5. if（Temp2＆0xFC）//判断符号位是否为1

6. {

7.   Minus Flag=l; //负温度标志位置1

8.   Temperature=((Temp2<<8)|Temp1); //高八位第八位进行整合

9.   Temperature=((Temperature)+1); //讲补码转换为原码，求反，补1
   ) A, U4 d7 D' C3 O+ ?$ v
10.   Temperature*=0.0625;//求出十进制
    - E  `3 S$ ]6 X( O* P8 O, b0 U# U
11. }
    ' h8 ^1 e7 M1 U5 ], e  e
12. else   //温度为正值
    ( \9 y- [' i/ R
13. {
      G& M4 d; I' J$ d+ z8 q
14.   Minus Flag=0;  //负温度标志位置0
    & h2 `1 a3 ]4 z4 d3 B: L9 |  E) @
15.   Temperature =((Temp2<<8) |Temp1)*0.0625;
    7 d2 H8 G' C% F* G5 A5 S# v4 h
16. }

复制代码

DS18B20工作步骤
* ^# R5 V7 `' x0 U( c
4 P) o  E( j+ d6 k1 W
    DS18B20的工作步骤可以分为三步：
* h- t  e/ R/ w, M# ~3 v. m
0 Q. h) A' @' F8 M3 U6 R
) Y! D; C- M+ r% j' X# r0 I" S初始化DS18B20


执行ROM指令
7 B! J' W8 p' r% G$ H. V8 D# N6 I
& R" ]8 D5 _5 T
执行DS18B20功能指令
. J# c, N& a2 z, e( d% F7 E

    其中第二步执行ROM指令，也就是访问每个DS18B20，搜索64位序列号，读取匹配的序列号值，然后匹配对应的DS18B20，如果我们仅仅使用单个DS18B20，可以直接跳过ROM指令。而跳过ROM指令的字节是0xCC。

, H; b& Y( |! i  g1 U
初始化DS18B20
1 M& z0 ^$ F6 T- z

1 I+ b5 ?* W  i4 @, u9 E2 l& j! G    任何器件想要使用，首先就是需要初始化，对于DS18B20单总线设备，首先初始化单总线为高电平，然后总线开始也需要检测这条总线上是否存在DS18B20这个器件。如果这条总线上存在DS18B20，总线会根据时序要求返回一个低电平脉冲，如果不存在的话，也就不会返回脉冲，即总线保持为高电平。
% T" a: r/ M7 c# B1 p; k& B

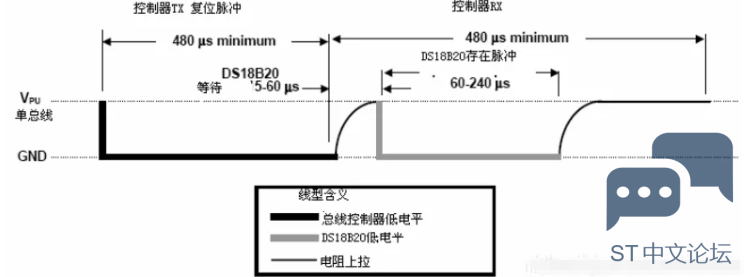

" V% e7 [! n/ \    初始化具体时序步骤如下:
: u8 B7 A: p) ~4 |& r# O. F' s  l) J2 }
# @7 S! h  K3 m! u- k
单片机拉低总线至少480us，产生复位脉冲，然后释放总线（拉高电平）


这时DS8B20检测到请求之后，会拉低信号，大约60~240us表示应答
) h2 p" Q5 N  Y* O' b& O* i5 M: v

7 }9 U! ~3 C6 `2 g% o. ^DS8B20拉低电平的60~240us之间，单片机读取总线的电平，如果是低电平，那么表示初始化成功


8 u  z" B8 L* G* H+ }DS18B20拉低电平60~240us之后，会释放总线
: i5 u4 \! K$ P% K, q8 \, ?

    DS18B20的初始化代码如下:

1.

2. /*****初始化DS18B20*****/
   % O' e3 Q: p$ Q. e- N/ N
3. unsigned int Init_DS18B20(void)

4. {
   $ z$ P- p' y0 B! v( Z" a3 P" ~1 s
5. unsigned int x=0;

6.   DQ = 1;      //DQ复位
   & P1 ^. p0 m& g5 D5 U) }& O
7.   delay(4);    //稍做延时
     X: Y# y6 j: v+ d( c
8.   DQ = 0;      //单片机将DQ拉低
   9 g. ]. D) p6 z/ n0 x5 g7 e
9.   delay(60);   //精确延时，大于480us
   % V6 F. h/ l5 H2 _+ q3 w0 m
10.   DQ = 1;      //拉高总线
    # h2 R3 R2 D* A+ m$ [
11.   delay(8);
    ; L6 Y7 o& ]. K! X$ _% y
12.   x = DQ;      //稍做延时后，如果x=0则初始化成功，x=1则初始化失败

13.   delay(4);
    $ l: F5 z0 ~' c' s
14. return x;

15. }

复制代码

写时序

6 I5 h) v0 ^+ J# g3 z6 S. |

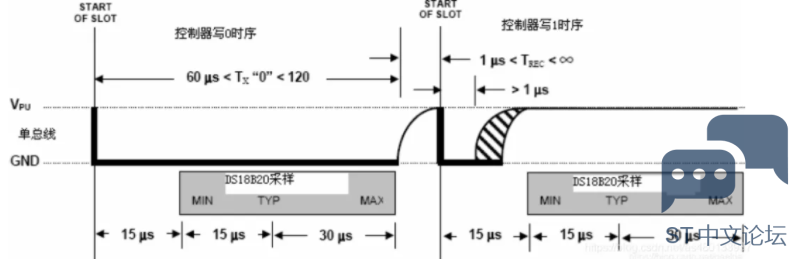

/ K( l3 L5 s! W: `) b0 k1 A    总线控制器通过控制单总线高低电平持续时间从而把逻辑1或0写DS18B20中。每次只传输1位数据。
6 d4 V( Q/ G. u. n  Q' o
. e& F6 O, B4 G! [7 R
    单片机想要给DS18B20写入一个0时，需要将单片机引脚拉低，保持低电平时间要在60~120us之间，然后释放总线。
0 U0 U8 x3 Y( _
% s% L$ d$ A  `9 Y2 |7 C
& @8 A  a3 |/ j1 @    单片机想要给DS18B20写入一个1时，需要将单片机引脚拉低，拉低时间需要大于1us，然后在15us内拉高总线。


    在写时序起始后15μs到60μs期间，DS18B20处于采样单总线电平状态。如果在此期间总线为高电平，则向DS18B20写入1;如果总线为低电平，则向DSl8B20写入0。

& j. m4 G& E3 D
    注意：2次写周期之间至少间隔1us。

    DS18B20写时序的代码如下:

1.
   $ E* t6 P6 P7 e1 a) l
2. /*****写一个字节*****/

3. void WriteOneChar(unsigned char dat)
     z8 D5 w: p: J  P! k" M7 x
4. {

5. unsigned char i=0;

6. for (i=8; i>0; i--)

7.   {
   3 ~$ G6 T; a- O  M2 B
8.     DQ = 0;
   7 i, S& o( s2 c; B" Z
9.     DQ = dat&0x01;  //与1按位与运算，dat最低位为1时DQ总线为1，dat最低位为0时DQ总线为0
   : s2 c0 ^+ B5 r7 q
10.   delay(4);

11.     DQ = 1;
    : g  U6 R% J& R; y) O
12.     dat>>=1;

13.   }
    8 m# F+ y. G1 w' `5 K1 j
14.   delay(4);
    0 b/ d% f# H8 P7 V5 \
15. }

复制代码

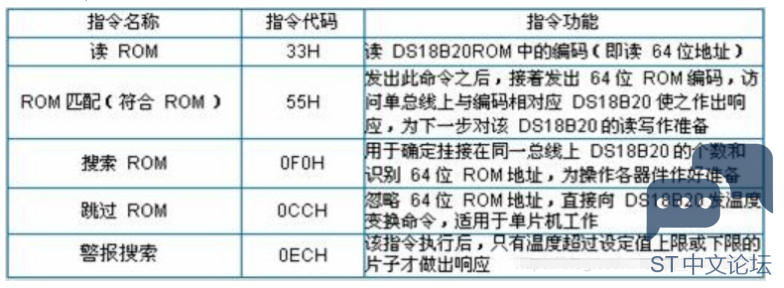

采用多个DS18B20时，需要写ROM指令来控制总线上的某个DS18B20。如果是单个DS18B20，直接写跳过ROM指令0xCC即可。DS18B20写入ROM功能指令如下表：
/ T! |; ]. A3 G4 P" |7 R

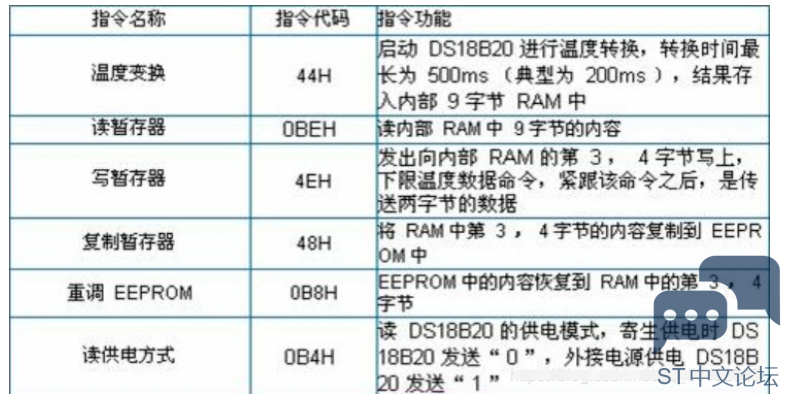

    DS18B20的一些RAM功能指令如下表。其中常用的是温度转换指令，开启温度读取转换，读取好的温度会存储在高速暂存器的第0个和第一个字节中。另一个常用的是读取温度指令，读取高速暂存器存储的数据。
4 J7 _; S6 O. b0 d

读时序

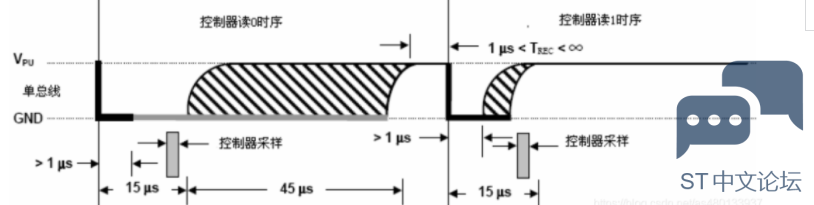

$ m$ J. b, x5 t7 ~, B( y    读时隙由主机拉低总线电平至少1μs然后再释放总线，读取DS18B20发送过来的1或者0。
" ~# ^% i, j$ H8 s
. ^# y( s, h2 v% ]2 E
/ x1 `" P0 t  _' f# `4 Q# k4 K    DS18B20在检测到总线被拉低1微秒后，便开始送出数据，若是要送出0就把总线拉为低电平直到读周期结束。若要送出1则释放总线为高电平。

9 C/ P' U" j1 @( B7 u6 _8 b
    注意：所有读时隙必须至少需要60us，且在两次独立的时隙之间至少需要1ps的恢复时间。


! Y- ]0 Q+ v2 J6 r; C6 ?    同时注意：主机只有在发送读暂存器命令(0xBE)或读电源类型命令(0xB4)后，立即生成读时隙指令，DS18B20才能向主机传送数据。也就是先发读取指令，再发送读时隙。


8 F. I" N1 i0 I2 D    最后一点：写时序注意是先写命令的低字节，比如写入跳过ROM指令0xCC(11001100),写的顺序是“零、零、壹、壹、零、零、壹、壹”。

" _7 s5 h! m& n* G# j# Q
2 I8 ?5 C+ c0 b9 B6 Q    读时序时是先读低字节，在读高字节，也就是先读取高速暂存器的第0个字节(温度的低8位)，在读取高速暂存器的第1个字节(温度的高8位) 我们正常使用DS18B20读取温度读取两个温度字节即可。


STM32例程
7 P: `" J; c$ q* N    DS18B20.c代码：
& Q$ q/ x4 O' \# q/ \' I6 u

1.

2. #include "ds18b20.h"

3. #include "delay.h"
   + k! z* f; Z% m
4.
   2 l5 t. K( V5 _1 \) S
5. //复位DS18B20
   ) W- c( C# x( W- a# f; X
6. void DS18B20_Rst(void)

7. {
   $ E1 x9 d! D  m! i+ I: q
8.   DS18B20_IO_OUT();   //SET PG11 OUTPUT

9.     DS18B20_DQ_OUT=0;   //拉低DQ
   % \9 }0 ?& f6 Z4 x
10.     delay_us(750);      //拉低750us

11.     DS18B20_DQ_OUT=1;   //DQ=1
    5 q4 x: k& T. m, Y1 D
12.   delay_us(15);       //15US
    - ?3 U4 l" p' y  ]/ A
13. }
    3 u3 U1 H) Z+ |3 Q; O1 a- u
14. //等待DS18B20的回应

15. //返回1:未检测到DS18B20的存在

16. //返回0:存在
    0 r! U, L5 J. ?
17. u8 DS18B20_Check(void)
    ; T1 D1 \" }9 L
18. {
    0 T7 y/ P6 ~. J' V9 f6 l8 @7 H
19.   u8 retry=0;

20.   DS18B20_IO_IN();  //SET PG11 INPUT
    / n! Q, e2 M' c7 t0 s4 j: O. O9 r
21. while (DS18B20_DQ_IN&&retry<200)

22.   {
    " {( r$ x- D9 o  C; e) M% v
23.     retry++;
    7 V/ W4 J$ h% H) e4 F7 f* d
24.     delay_us(1);

25.   };

26. if(retry>=200)return 1;

27. else retry=0;
    & \0 g+ d& Z. E' Q, {2 Y# l  b2 r
28. while (!DS18B20_DQ_IN&&retry<240)
    ! X: v3 i- j- I: k/ ]+ U
29.   {
    4 m( r9 a) @! P: n
30.     retry++;
    2 g; t0 s4 J- D1 `) P' \
31.     delay_us(1);

32.   };

33. if(retry>=240)return 1;
    , A4 v1 u+ a5 f* f) u! ~! u4 ^% w5 E
34. return 0;
    0 z  O1 `% N9 ^* J. B
35. }

36. //从DS18B20读取一个位

37. //返回值：1/0

38. u8 DS18B20_Read_Bit(void)

39. {

40.     u8 data;

41.   DS18B20_IO_OUT();  //SET PG11 OUTPUT

42.     DS18B20_DQ_OUT=0;

43.   delay_us(2);

44.     DS18B20_DQ_OUT=1;
    " i- k& v' q0 t* q3 p  M6 K# u& N
45.   DS18B20_IO_IN();  //SET PG11 INPUT
    . I: b0 p/ \! T3 g7 w# b
46.   delay_us(12);

47. if(DS18B20_DQ_IN)data=1;

48. else data=0;

49.     delay_us(50);

50. return data;

51. }

52. //从DS18B20读取一个字节

53. //返回值：读到的数据

54. u8 DS18B20_Read_Byte(void)
    0 ~& c7 j9 u, S
55. {
    ! s- \( B( I3 U2 b% W2 k7 G
56.     u8 i,j,dat;
    ) @! g; V) j; w( \, E
57.     dat=0;
    4 m9 v" |$ {$ }5 {" T( d
58. for (i=1;i<=8;i++)

59.   {
    % G2 D$ ]/ i# a
60.         j=DS18B20_Read_Bit();

61.         dat=(j<<7)|(dat>>1);
      R& d# R$ |$ F$ n6 u
62.     }

63. return dat;
    0 u* u: }) G- l  P4 Y4 Q
64. }
    0 Y* `  w% f  n& X4 V$ H* c. e
65. //写一个字节到DS18B20

66. //dat：要写入的字节
    8 _1 p" Q1 J% U3 J. H. ]
67. void DS18B20_Write_Byte(u8 dat)

68. {

69.     u8 j;

70.     u8 testb;

71.   DS18B20_IO_OUT();  //SET PG11 OUTPUT;

72. for (j=1;j<=8;j++)
    7 D0 j' o; S! P$ o5 P
73.   {

74.         testb=dat&0x01;

75.         dat=dat>>1;
    : p& n: U& I: k7 \( Q
76. if (testb)

77.         {
    1 P' h* K, c7 m7 B; c
78.             DS18B20_DQ_OUT=0;  // Write 1

79.             delay_us(2);
    8 J# F0 \# y) j6 ^9 k$ I! y; @
80.             DS18B20_DQ_OUT=1;
      f4 }! y0 U: P$ h, P
81.             delay_us(60);
    & l, W, B  f- |- l2 T
82.         }
    + b( s% R: I; m  i9 Y% P0 p/ M# h
83. else
    0 X; e; U& }' ~0 V4 O
84.         {

85.             DS18B20_DQ_OUT=0;  // Write 0

86.             delay_us(60);
    * Z+ E0 V: f% X! P& Q  ~0 l- ^5 ^+ m
87.             DS18B20_DQ_OUT=1;
    3 r& E0 Y9 G2 L6 n6 x+ v( o- u+ f
88.             delay_us(2);
    ; y, S: e! k" u; `5 W
89.         }

90.     }
    * T! G, e5 v" ?, R) I* O
91. }

92. //开始温度转换

93. void DS18B20_Start(void)

94. {

95.     DS18B20_Rst();

96.   DS18B20_Check();

97.     DS18B20_Write_Byte(0xcc);  // skip rom

98.     DS18B20_Write_Byte(0x44);  // convert
    7 g1 m, f  f) ~! ^$ h0 \
99. }
    0 r  k# e4 r: x+ w  }
100.

101.

102. //初始化DS18B20的IO口 DQ 同时检测DS的存在
     + v( `* p1 R* j/ g
103. //返回1:不存在
     , x3 a1 \$ X6 @% k
104. //返回0:存在
     # v2 g; T9 b4 Y( `+ ~
105. u8 DS18B20_Init(void)

106. {
     , J- u6 n$ r: \3 U
107.    GPIO_InitTypeDef  GPIO_InitStructure;

108.
       M- E4 g  F* Z6 R7 H
109.    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOG, ENABLE);   //使能PORTG口时钟

110.

111.    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11;        //PORTG.11 推挽输出
     3 M8 c+ J2 E; T% P
112.    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
     7 o7 q! r; X6 `( L+ T" F. s
113.    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
     & B+ h; P" ^4 |5 F, U! H
114.    GPIO_Init(GPIOG, &GPIO_InitStructure);

115.

116.
     ' y4 L; P9 f+ p/ D
117.    GPIO_SetBits(GPIOG,GPIO_Pin_11);    //输出1
     % x% n1 \% c2 Y% Q; j
118.
     9 a. @5 s" w" C8 J- _) p: N
119.

120.   DS18B20_Rst();

121.
     ) d; E2 I7 v9 y5 @) x
122.

123. return DS18B20_Check();
     $ M& U7 p  U2 I! M
124. }
     4 p1 ?$ ?$ L  D9 \
125. //从ds18b20得到温度值
     $ n7 H4 r3 }4 I4 R
126. //精度：0.1C

127. //返回值：温度值 （-550~1250）

128. short DS18B20_Get_Temp(void)
     : L8 o8 E6 V& Q5 T9 d
129. {

130.     u8 temp;

131.     u8 TL,TH;
     9 v( K3 h7 k* U6 n8 i$ g
132. short tem;
     ; S: X: ?5 H9 P) F  d0 m
133.     DS18B20_Start ();        // ds1820 start convert

134.     DS18B20_Rst();

135.     DS18B20_Check();

136.     DS18B20_Write_Byte(0xcc);  // skip rom
     5 Y* M/ F9 w/ w# W
137.     DS18B20_Write_Byte(0xbe);  // convert
     * G! N/ [/ R. t
138.     TL=DS18B20_Read_Byte();   // LSB

139.     TH=DS18B20_Read_Byte();   // MSB
     ' x$ Y1 c$ {/ f) f+ v& a
140.
     8 ^9 M# Q8 e+ z3 q9 N" y
141. if(TH>7)

142.     {
     ( h$ r# k# H2 b& P1 r2 x" I& H
143.         TH=~TH;
     7 a/ V, P- G" F+ v& x: a
144.         TL=~TL;

145.         temp=0;          //温度为负
     ' `5 P5 H. l' A
146.     }else temp=1;        //温度为正
     : [3 R$ s8 `5 W& w
147.     tem=TH;           //获得高八位
     % k  Y% N( g. W, d( `
148.     tem<<=8;
     - K' H  B/ a2 M1 P5 G
149.     tem+=TL;          //获得底八位
     , K! m. `( M( J1 Z
150.     tem=(float)tem*0.625;    //转换

151. if(temp)return tem;     //返回温度值
     ) z0 p6 E0 O* O4 l$ z2 G0 a
152. else return -tem;
     ; p  V* H0 Y3 l5 r+ E
153. }

复制代码

   DS18B20.h代码：
* [; s, N# c" V8 o6 ~

1. #ifndef __DS18B20_H

2. #define __DS18B20_H

3. #include "sys.h"

4.

5.
   . V; u! h  m) O, y" [* e0 b# h* U/ V
6. //IO方向设置
   + E& D: E( r( L+ o
7. #define DS18B20_IO_IN()  {GPIOG->CRH&=0XFFFF0FFF;GPIOG->CRH|=8<<12;}

8. #define DS18B20_IO_OUT() {GPIOG->CRH&=0XFFFF0FFF;GPIOG->CRH|=3<<12;}

9. //IO操作函数
   7 b6 ~  V5 W/ ^1 R
10. #define  DS18B20_DQ_OUT PGout(11) //数据端口  PA0

11. #define  DS18B20_DQ_IN  PGin(11)  //数据端口  PA0
    $ R3 o+ e5 s) T; B. c5 t1 k6 g
12.
    & e+ e- y9 l7 g) S* L8 z
13. u8 DS18B20_Init(void);//初始化DS18B20

14. short DS18B20_Get_Temp(void);//获取温度
    " p* o6 U) e0 o1 B" l( c  R, L/ x3 }
15. void DS18B20_Start(void);//开始温度转换

16. void DS18B20_Write_Byte(u8 dat);//写入一个字节
    6 N# Z" g/ v" o9 U! T( f
17. u8 DS18B20_Read_Byte(void);//读出一个字节
    3 `$ ~: f& a- I
18. u8 DS18B20_Read_Bit(void);//读出一个位

19. u8 DS18B20_Check(void);//检测是否存在DS18B20

20. void DS18B20_Rst(void);//复位DS18B20
    " _3 c4 r8 Q8 F
21. #endif

复制代码

/ h8 U& ^9 e* T5 `0 L2 Q, f
1 D% q5 S2 H1 H
