前言
网络中传递着各种各样的数据包，当设备连接到网络后，为了减少对接收到的数据进行处理的负荷，就需要对设备接收到的数据包进行过滤。STM32MCU的以太网外设提供多种数据包过滤的模式。可以根据以太网帧的目标MAC  地址，源 MAC地址进行过滤，STM32H7系列还提供对 VLANtag和 IP地址，UDP/TCP端口的过滤。

拿 MAC地址过滤来说，SM32MCU支持：单播目标地址过滤，多播目标地址过滤，单播源地址过滤和广播地址过滤。单播目标地址过滤和多播目标地址过滤又分为：Perfect地址过滤和 Hash地址过滤。

! i$ L2 Q" V: e4 c* x' N: Y8 K. Yperfect地址过滤就是把接收到的以太网帧中的目标地址与 MAC地址寄存器中保存的地址进行比较，如果匹配，数据包就被接受，否则就被丢掉。还可以通过设置“反向过滤”，来翻转过滤的结果，接收到的以太网帧中的目标地址与MAC地址寄存器中保存的地址如果不匹配，数据包就被接收，否则就被丢掉。

$ l/ x- L) ?6 v4 L" j8 aHash地址过滤不是直接比较 MAC地址，而是计算目标 MAC地址的 CRC32值，取其高 6位作为索引去查询 Hash表寄存器中对应的值，来判断是否接收该数据帧。Hash地址过滤的方法稍微复杂，本文接下来将基于STM32H743Nucleo板，通过具体的例程介绍如何实现 Hash地址过滤。
1 {! T- c, |0 T" }: p
: K2 E, C9 ^% n' v; M
/ \# _1 }4 ^  s* d! hMAC 地址Hash 过滤
! X- b9 D% m& W* z" ^
) m$ W* L; T, u3 z3 |- Y/ L' N7 w过滤原理
3 C' E( o% {  R在 Hash地址过滤模式下，以太网 MAC通过一张 64位的 Hash表来进行过滤。这张表存储在两个 32位的寄存器中。STM32H743的寄存器 ETH_MACHT0R 保存着 Hash表的前 32位，ETH_MACHT1R中保存着 Hash表的后 32位值。

MAC接收到以太网帧后，会自动计算目标 MAC地址的 CRC值，然后用该 CRC值的高 6位，作为索引号去前面提到的 Hash表寄存器中查找对应位，如果该位的值是 1，则收到的以太网帧通过。否则就丢掉。例如，计算出的 CRC高6位是 0，则对应 ETH_MACHT0R的 bit0，如果该位是 1，则通过。
0 m& s! ^2 t; b
在初始化的时候，应该根据想要接收的目标 MAC地址，先设置好 ETH_MACHT0R和 ETH_MACHT1R寄存器的值。Hash地址过滤将 48位的 MAC地址，对应到 6位的 Hash值，肯定会出现多个MAC地址对应到一个 6位 Hash值的情况，所以这种过滤方式也被称作 imperfect过滤模式
5 r: m2 f! J) Y( ^' m' |) yHash值的计算方法
Hash地址过滤模式，最关键的是如何计算6位的Hash值。在RM0433中介绍了 Hash的产生方法，具体如下：
" @4 {, S4 M; I3 a7 T; \1 q: Z& g8 h
4 j2 u4 Y1 Q/ k& [: a& ?. i  S1. 计算目标 MAC地址的 CRC32值。计算 CRC32的方法参见 IEEE802.3的第 3.2.8章中FCS的说明 。根据IEEE802.3中 CRC值的计算要求，和以太网帧中 MAC地址传输的顺序，MAC地址的 CRC值计算方法如下：
( R# V, l! X( \9 {9 t: z; O第一个 32位数据进行补码运算
; s* P4 m5 [. M+ ], W, C! ^& h输入的数据都进行按位反转顺序
- m% }+ o  L7 {+ G' V. q进行 CRC32计算，多项式为 0x4C11DB7
+ h4 I) D1 J; P. j- O9 T) K  B8 N- }对最终输出数据进行补码运算
2. 对第一步的计算值进行按位反转顺序

3. 取第二步计算值的高 6位

然后就可以根据计算出来的 Hash值，去设置 ETH_MACHT0R和 ETH_MACHT1R寄存器了。

; T8 x: L! _& l9 `MAC地址过滤的寄存器配置

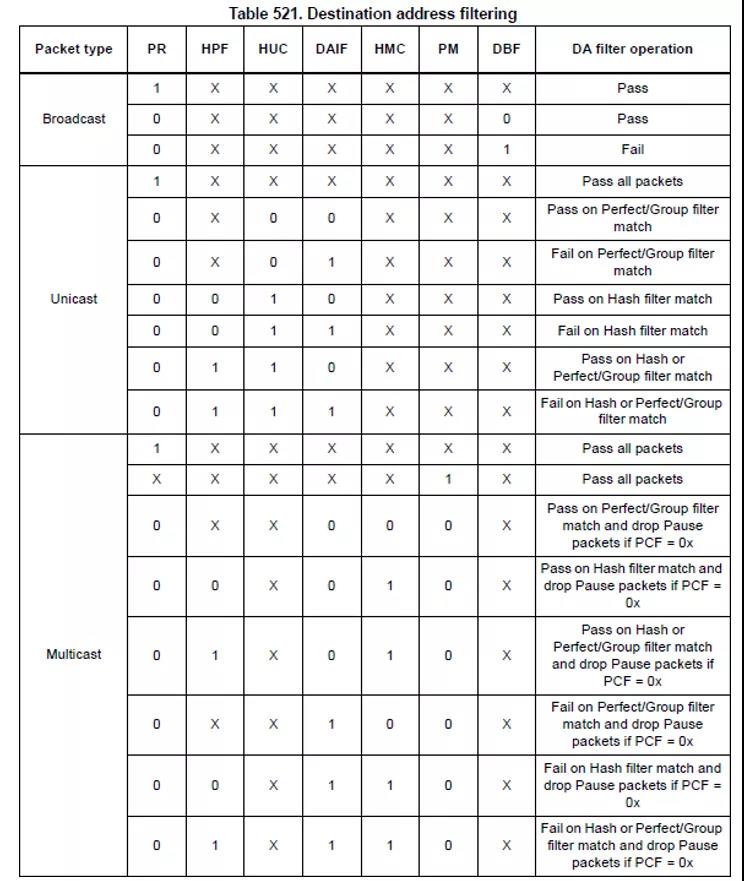

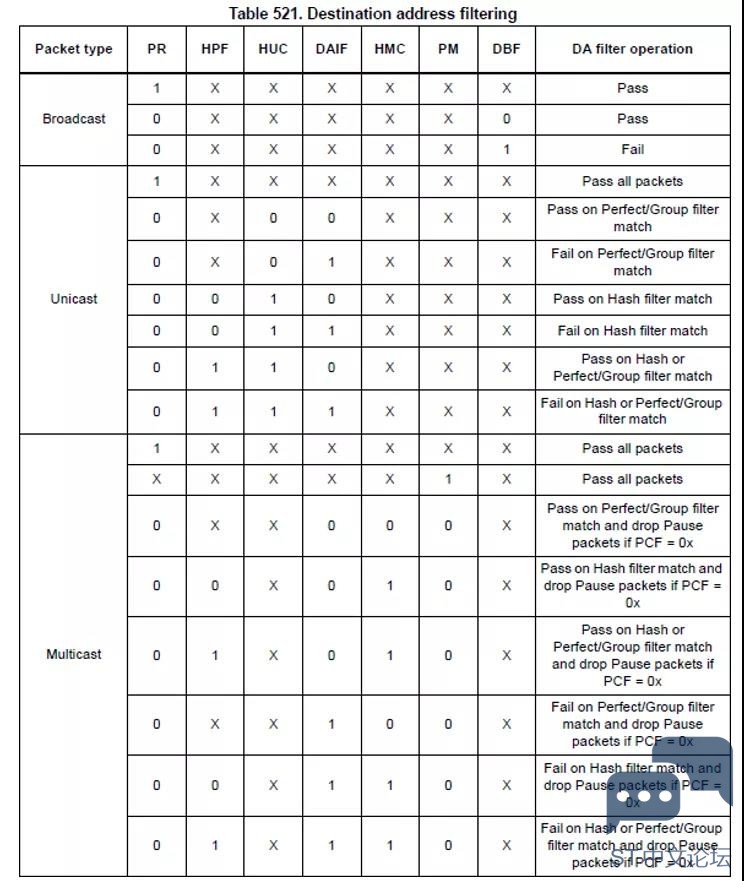

/ m9 B" A( E& I# `7 {( h6 n8 r; h目标 MAC地址过滤的寄存器配置见下表：

( E0 M9 d3 \1 b  @! N* d
例程说明
下面我们将用一个例子来说明如何配置Hash地址过滤。
在该例程中，我们希望 STM32H743Nucleo板只接收广播，发往自己的单播 MAC地址的消息，以及两个特定多播MAC地址的消息。
单播 MAC地址为：00:80:E1:00:00:00，
9 B% P0 @3 R: G多播 MAC地址为：01:0c:0d:01:01:03和 01: 00: 5e: a8: 00: 0a。
. k2 v$ X* z" ?例程中，我们需要做以下设置：
! n6 v/ a- b& d$ G1.  设置数据包过滤寄存器 ETH_MACPFR中相关位设置，使能单播perfect过滤，多播 Hash过滤，不屏蔽广播消息。


2.将单播地址设置到 ETH_MACA0HR和 ETH_MACA0LR中，并使能该地址。那么所有发往00:80:E1:00:00:00的单播数据包都能被收到，其他的单播数据包将被丢掉。
) f$ E+ Q" z( x
3.设置 Hash过滤表寄存器。在初始化以太网外设时，利用 STM32H743的 CRC外设自动计算 MAC地址的 CRC32值，再得到对应的 Hash值，根据该值去初始化ETH_MACHT0R和 ETH_MACHT1R寄存器。H743Nucleo将可以接收发往 01:0c:0d:01:01:03和 01:00: 5e: a8: 00: 0a MAC地址的多播消息，其他的多播消息都被丢掉。

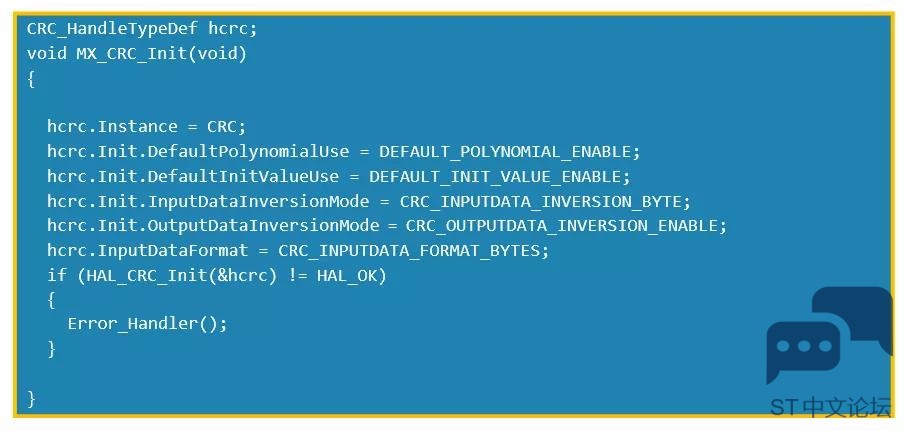

CRC外设初始化代码：
$ _8 b8 U4 r7 n9 F& Z# z: {+ Y

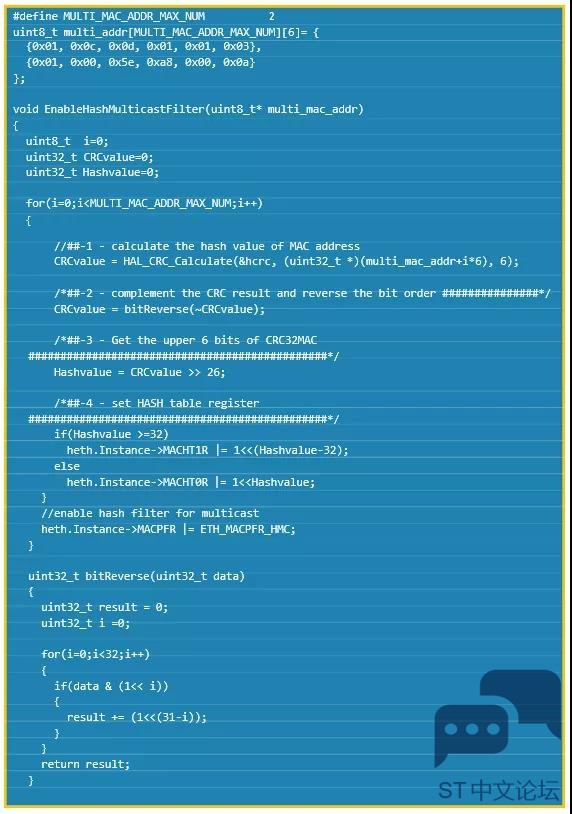

计算并使能 HashMAC地址过滤的代码：
1 X6 d4 n: ~$ [5 s

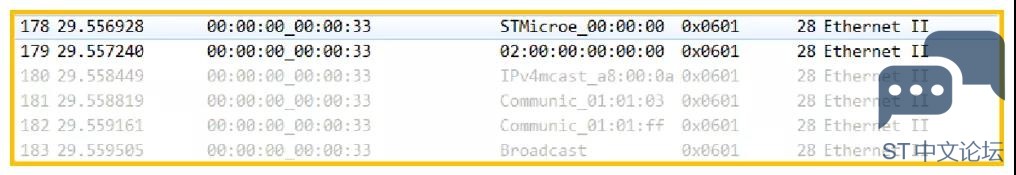

5 d) a  Y. q; b  E: D7 P9 g6 b0 @2 Y运行结果将附件的例程烧录到H743Nucleo板，通过 XCAP连续发送下面的 6条消息。
+ h. l% D) S! Z1 }6 Q* j: u7 k 包括：
两条单播消息，目标MAC地址分别是：00:80:E1:00:00:00和 02:00:00:00:00:00。
三条多播消息,目标 MAC地址分别是：01:0c:0d:01:01:03，01: 00: 5e: a8: 00:0a和 01:0c:0d:01:01:ff。
+ W* `* V* x' ^) w# `: g, |一条广播消息。

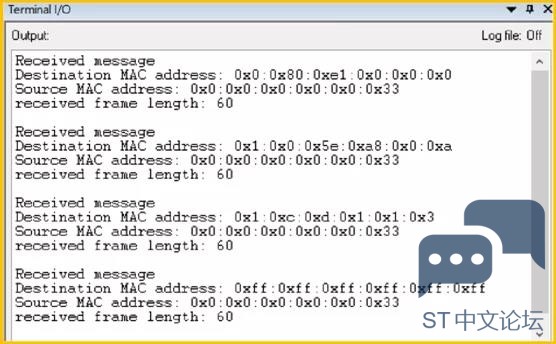

7 [  V1 c" Z/ ^/ F3 x2 [3 S. q6 n8 Q( Q从程序的打印信息里可以看到，H743Nucleo板接收到了其中的 4条消息，MAC地址没有设置的一条单播消息
（02:00:00:00:00:00）和一条多播消息（01:0c:0d:01:01:ff）都被过滤掉了。
