01示波器
, b9 |0 S" `; f& X
" V7 n% j' W0 E. h测量一段代码运行时间第一时间想到的当然是示波器了，在测量开始的代码前面拉高某个GPIO，在结束测量的位置拉低这个GPIO，直接使用示波器查看这个GPIO的高电平时间长度即可，就是我们要测量的这段代码的运行时间。
- O6 f" m* T) f+ g3 I) N
0 |8 ]! a5 A. X# f% ^1 J那么直接上示例，为了模拟代码运行一段时间，这里我直接采用之前文章《STM32的四种延时方法》直接延时。

1. while (1)

2.   {
   * X9 E, p$ M7 f" E! e2 O
3.     GPIO_SetBits(GPIOE,GPIO_Pin_4);  //熄灭LED灯
   ' m9 X  f5 Y' D: v* c
4.     delay_ms(500);//延时500ms
   ) \- N' Z: a- G
5.     GPIO_ResetBits(GPIOE,GPIO_Pin_4);//点亮LED灯
   ! v8 i- o' o7 |- u( p+ {% ]
6.     delay_ms(500);//延时500ms

7.   }

复制代码

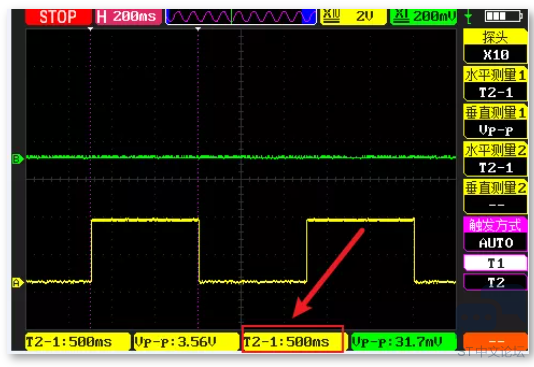

延时500ms时波形如下
8 b# Q6 a# l0 g" g$ c

当修改代码，延时100ms时

1.   while (1)
   : b+ H5 Q: E/ s: T1 I; n# h
2.   {

3.     GPIO_SetBits(GPIOE,GPIO_Pin_4);  //熄灭LED灯

4.     delay_ms(100);//延时100ms

5.     GPIO_ResetBits(GPIOE,GPIO_Pin_4);//点亮LED灯
   * [; J& d' T/ P! o6 t' |
6.     delay_ms(100);//延时100ms
   3 U0 g- g2 [. O  M6 J, F" l" I
7.   }

复制代码

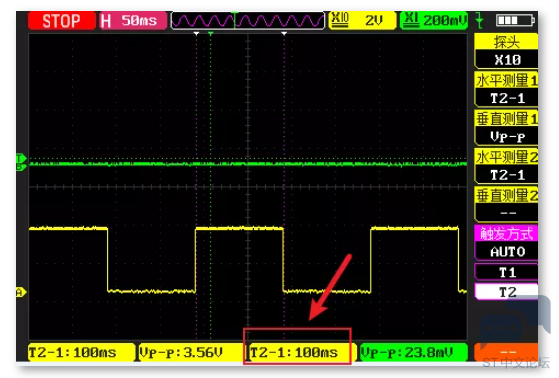

波形如下
) S$ Z$ K' E6 \) a

测量准确无误，但是他的缺点也很明显啊，需要示波器，示波器一般很笨重的，即使是轻便的示波器，也需要接硬件，还是很麻烦的，而且需要一个空闲的GPIO，测量的这段代码中，不能使用到这个GPIO。
+ B. m; f7 R$ ~. c* H1 @
+ _* `  e  Y% z& h/ F8 F# s/ M02定时器测量

8 o4 x# K$ u% v定时器不仅仅我们可以实现我们之前讲解的《基础定时功能》《PWM输出功能》《输入捕获功能》《触摸按键功能》，还可以用于测量一段代码的运行时间。在学习使用定时器测量代码运行时间之前，如果对定时器不了解的同学先看刚刚提到的定时器的文中，重点文章《STM32基础定时器简介》。本篇文章不再讲解定时器的基础功能。
2 M: l8 I$ f; L$ w4 [定时器本质上就是向上累加的计数器（如果配置成向上计数时），所以我们在测量开始的代码前面读取定时器的计数器，在结束测量的位置再读取定时器的计数器，获得两次的差值，这样就可以计算出这段代码的运行的时间。这就是简单的原理，下面直接撸代码。
# `. ~" B: n6 G1 a0 B
! o/ m0 O3 ~8 \  E0 F; @( n* u首先配置定时器，这里我使用定时器3，配置定时器的计数器每增加1，表示100us。并且将溢出值设置为最大。
- a+ J3 T! I, s8 _

1.
   # Y5 m& W1 ]; D) T2 q/ O
2. void TIM_Config(void)

3. {
   7 S  c  o( y1 s. {
4.   TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
   ' a% i/ T5 Z/ ?( I
5.   /* TIM3 clock enable */

6.   RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);
   4 e$ c$ x+ W5 l+ p4 K
7.
   7 d  a# o3 A* i2 {0 K: ?' p
8.   TIM_TimeBaseStructure.TIM_Period = 0xFFFF-1;
   / b; K" `- T+ U. I5 c
9.   TIM_TimeBaseStructure.TIM_Prescaler = (uint16_t) ((SystemCoreClock / 2) / 10000) - 1;

10.   TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV2;

11.   TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
    6 X. h- l' H9 R2 S
12.   TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure);
    ( S8 ?/ v( o1 m8 @1 Z0 N: O
13.   TIM_Cmd(TIM3, ENABLE);
    8 Y# f! g. _) j) [. ?7 c! \+ w
14. }

复制代码

测量代码运行时间的代码如下，这里进行了防溢出的处理
5 c3 G4 U% o7 w, C

1. while (1)

2.   {
   $ [% v. G  U, R. K. P7 u
3.     GPIO_SetBits(GPIOE,GPIO_Pin_4);  //熄灭LED灯
   6 Y  }/ y9 R, b1 I! B; a
4.     delay_ms(100);//延时100ms
   7 C4 a  k! j  `) N0 u5 R
5.     GPIO_ResetBits(GPIOE,GPIO_Pin_4);//点亮LED灯

6.     old_counter = TIM_GetCounter(TIM3);
   : Y4 [! Y/ {& S( E# C3 O! J
7.     delay_ms(100);//延时100ms

8.     couter_current = TIM_GetCounter(TIM3);
   ) T, C( [- P7 o& s+ |
9.     if(couter_current > old_counter)

10.       counter = couter_current - old_counter;
    ; W3 G9 T) e3 D2 I) ^0 h  i
11.     else
    , w2 J6 B4 G% f: B& Z7 g! d
12.       counter = couter_current + 0XFFFF - old_counter;
    3 [' O7 A  x% k9 h: b4 A
13.     time_ms = counter / 10;

14.   }

复制代码

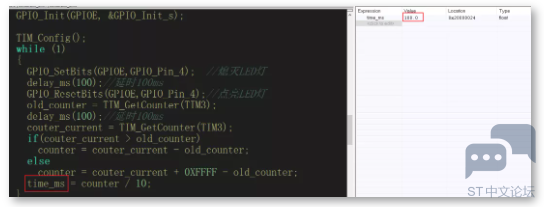

上述代码延时100ms，通过定时器测量结果同样为100ms，准确无误。如下所示：
$ |* C1 Y" e9 r

这样有的同学可能已经联想到了，上述代码完全可以封装成一个函数如下
6 a: }0 r9 y7 k& n- {

1.

2. float Time_Difference_ms(void)
   " }3 q1 w5 X4 f, H8 V- J
3. {

4.   static uint32_t old_counter;
   7 h6 R7 h! X. y$ ?! u; w
5.   uint32_t counter,couter_current;

6.   couter_current = TIM_GetCounter(TIM3);
   $ C) j/ P# H& r* `$ I6 f5 m, T
7.   if(couter_current > old_counter)

8.     counter = couter_current - old_counter;

9.   else
   + }, G$ b% x$ y) i; K
10.     counter = couter_current + 0XFFFF - old_counter;
    4 \9 F2 g3 e7 i
11.   old_counter = couter_current;
    8 R) f  \; }0 u
12.   return (counter / 10);
    8 H; o+ f7 \7 L6 U
13. }

复制代码

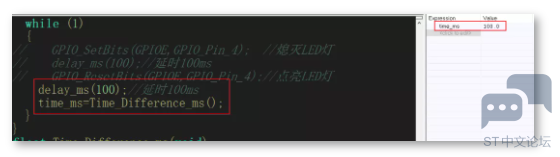

这样就可以实现，测量两次调用这个接口的是时间差，如下，可以准确测得两次调用Time_Difference_ms这个函数的时间差是100ms。

上述代码经过封装，可以测量代码两次运行到相同位置的时间差。将程序再进化一下
3 n7 t" Q8 k$ v* P2 v

1.

2. float Time_Difference_ms(uint8_t flg)

3. {

4.   static uint32_t old_counter[5];
   8 [' K3 s' u& S( E' w
5.   uint32_t counter,couter_current;
   7 D5 b' |6 x0 |! D4 e
6.   couter_current = TIM_GetCounter(TIM3);

7.   if(couter_current > old_counter[flg])
   4 ?* c( v0 W6 v8 E6 K  u. }
8.     counter = couter_current - old_counter[flg];

9.   else
   1 t8 l- F. ]: a' ]8 e6 @% u
10.     counter = couter_current + 0XFFFF - old_counter[flg];

11.   old_counter[flg] = couter_current;
    7 k. h7 Y1 a* a. W) `5 P% d
12.   return (counter / 10);

13. }

复制代码

这样就可以得到多个位置两次运行到相同位置的时间差。
; I4 ?% v9 @3 h) _- L  O% H
& a  v9 i% i! T3 ?7 j当然，这样也存在缺点：

1、需要占用一个定时器
  E8 M9 g' r# L2、按上述配置，最长测量时间为0XFFFF*0.1=6553.5ms=6.553.5s。
4 t( D6 _/ F; h' B7 m. V2 }
Keil和IAR的工程文件下载地址：
PCB和工程代码开源地址：
https://github.com/strongercjd/STM32F207VCT6
