25.1 初学者重要提示
  TCM : Tightly-Coupled Memory 紧密耦合内存 。ITCM用于指令，DTCM用于数据，特点是跟内核速度一样，而片上RAM的速度基本都达不到这个速度。
  特别注意本章25.5小节里面各块RAM的DMA操作问题。
25.2 各块RAM在总线中的位置
这个知识点在前面章节做过介绍，本章再次梳理下这个知识点。

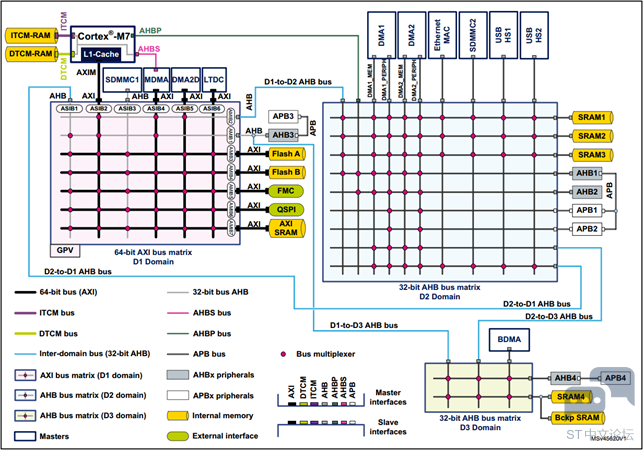

& ~8 @3 E8 S, x; Q& W$ n' p: X7 Q这个图可以方便识别总线所外挂的外设，共分为三个域：D1 Domain，D2 Domain和D3 Domain。

1、  ITCM和DTCM
7 T3 s0 V) U& A6 F
2 Q/ k3 _# J9 S2 T, D9 L. {2 S2 g这两个是直连CPU的。

2、  D1 Domain
0 n% `; E) q2 o8 f) n6 Z
D1域中的各个外设是挂在64位A**线组成6*7的矩阵上。

  6个从接口端ASIB1到ASIB6
5 E  ~6 l1 v& s3 i7 M外接的主控是LTDC，DMA2D，MDMA，SDMMC1，AXIM和D2-to-D1 AHB 总线。
4 q7 I+ v( L) [9 k' i0 p
  7个主接口端AMIB1到AMIB7
% H6 t- B4 M% N. E& {! e; U, A% H外接的从设备是AHB3总线，Flash A，Flash B，FMC总线，QSPI和AXI SRAM。另外AHB3也是由A**线分支出来的，然后再由AHB3分支出APB3总线。
6 p- T7 ]. u% _& J( L$ C" F8 A
7 s4 S# G8 }/ Y+ Z# S/ v& G3、  D2 Domain

1 ], h6 A7 m; y1 @7 YD2域的各个外设是挂在32位AHB总线组成10*9的矩阵上。
* [2 t( {/ L* k$ s% t- {
  10个从接口
1 c( h" N2 Z9 ]0 @- D外接的主控是D1-to-D2 AHB 总线，AHBP总线，DMA1，DMA2，Ethernet MAC，SDMMC2，USB HS1和USB HS2。

% r) P' O+ X2 `1 F) H5 P; J! n! U  9个主接口
外接的从设备是SRAM1，SRMA2，SRAM3，AHB1，AHB2，APB1，APB2，D2-to-D1 AHB总线和D2-to-D3 AHB总线。

* f$ s7 s, _+ y- e: K( u4、  D3 Domain
- N! m# U8 L; j
) ^6 f( P) U$ ~5 P2 SD3域的各个外设是挂在32位AHB总线组成3*2的矩阵上。

3个从接口
外接的主控D1-to-D3 AHB总线，D2-to-D3 AHB总线和BDMA。

8 \6 g2 w6 ~5 m' x 2个主接口
  D. z* \/ n- K" X+ x, r外接的从设备是AHB4，SRAM4和Bckp SRAM。另外AHB4也是这个总线矩阵分支出来的，然后再由AHB4分支出APB4总线
) [/ _$ @! d: i/ ?5 t
25.3 各块RAM特性
各块RAM的特性对比如下，特别注意他们支持的最大速度和容量大小。

  TCM区
7 J6 k& B' B6 m% A: p$ `TCM : Tightly-Coupled Memory 紧密耦合内存 。ITCM用于运行指令，也就是程序代码，DTCM用于数据存取，特点是跟内核速度一样，而片上RAM的速度基本都达不到这个速度，所以有降频处理。
! {2 ~3 D, I6 \& K
2 i' Q; D. `8 O: z速度：400MHz。

; }* c) N5 C# `: }DTCM地址：0x2000 0000，大小128KB。
1 X& c" o; G% I5 r+ ^1 W
- U5 ]. `2 l& L: |5 c. v- \ITCM地址：0x0000 0000，大小64KB。
2 ^  A( S! m" ]6 l3 }3 Q- i# X2 `2 ?
6 b7 p) p& R& Y' ?  AXI SRAM区
位于D1域，数据带宽是64bit，挂在A**线上。除了D3域中的BDMB主控不能访问，其它都可以访问此RAM区。

5 G  ~7 g8 t% X" v+ U! R速度：200MHz。

地址：0x2400 0000，大小512KB。
/ N: G6 G3 j+ C1 Q1 ^, X! i2 q- d6 g
用途：用途不限，可以用于用户应用数据存储或者LCD显存。

# a3 f' p+ \& f* l  v# u  SRAM1，SRAM2和SRAM3区
/ W% h7 |$ ~% a( @3 e" E位于D2域，数据带宽是32bit，挂在AHB总线上。除了D3域中的BDMB主控不能访问这三块SRAM，其它都可以访问这几个RAM区。
: n3 O$ I) [9 F5 Q2 E
7 g. r& n) R& _2 D. R  @速度：200MHz。
) ~: F8 J9 `5 \- H
SRAM1：地址0x3000 0000，大小128KB，用途不限，可用于D2域中的DMA缓冲，也可以当D1域断电后用于运行程序代码。
9 w* s7 W! H0 m% }7 J: m8 m7 f
SRAM2：地址0x3002 0000，大小128KB，用途不限，可用于D2域中的DMA缓冲，也可以用于用户数据存取。

2 k2 D! J7 D. |9 XSRAM3：地址0x3004 0000，大小32KB，用途不限，主要用于以太网和USB的缓冲。
) S: E1 ^: |* I: u3 M) K7 H
! ~0 W% c" ^& Q* k! ?2 n2 D- }1 I" `2 l  SRAM4区
8 y: |6 L5 v* b6 A8 Y位于D3域，数据带宽是32bit，挂在AHB总线上，大部分主控都能访这块SRAM区。

速度：200MHz。
: L( k5 W' ^2 e5 F) G
地址：0x3800 0000，大小64KB。
  _0 s* z- Z) o& `; U
8 w$ _1 p" Y2 `3 z( o! u用途：用途不限，可以用于D3域中的DMA缓冲，也可以当D1和D2域进入DStandby待机方式后，继续保存用户数据。

, r  W; |% i$ B$ a! }9 s$ `: t  Backup SRAM区
1 m: {; J# S: c1 }# `备份RAM区，位于D3域，数据带宽是32bit，挂在AHB总线上，大部分主控都能访问这块SRAM区。
& z! y6 {+ z2 ]! H0 B( b
! `6 I  O1 `7 w5 h4 X1 p9 @速度：200MHz。
: g7 d0 P' P2 l: A- g" W- P  e
地址：0x3880 0000，大小4KB。

- a6 T/ w- M; O5 q) ?用途：用途不限，主要用于系统进入低功耗模式后，继续保存数据（Vbat引脚外接电池）。

3 P4 |  O, C7 ~- f) a+ y/ @25.4 各块RAM的时钟问题

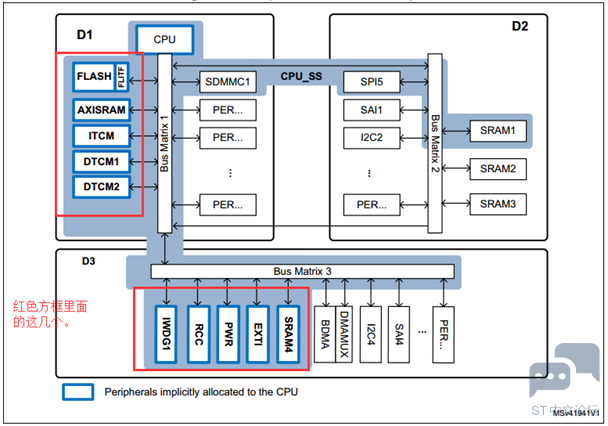

正常情况下，系统上电后，CPU要访问的外设是需要使能对应的时钟位，但是下面这几个，CPU上电即可访问，而且芯片没有对应的寄存器使能位。
5 P7 Q! j2 M5 F8 r
0 y2 J- y$ P( d( W

也就是说AXI SRAM，SRAM4，ITCM和DTCM可以在上电后直接使用。而SRAM1，SRAM2，SRAM3是需要使能的，但是实际测试发现，不使能也可以正常使用。不过，建议用到时候开启下时钟，防止意想不到的问题发生。
( Q+ A$ w1 W& m! O
对于V7板子配套的例子，在bsp.c文件的函数SystemClock_Config末尾做了个条件编译，大家可以根据需要来开启这三个时钟：

1. #if 0
   + [. J% X1 b) p4 ]" n  C0 g
2.         __HAL_RCC_D2SRAM1_CLK_ENABLE();

3.         __HAL_RCC_D2SRAM2_CLK_ENABLE();
   7 N6 L! F7 z% [1 {6 p. W' Y2 g( g
4.         __HAL_RCC_D2SRAM3_CLK_ENABLE();
     Z; q( a) ?' k$ E: O7 s8 }' y
5. #endif

复制代码

4 Y" t, \5 J: n( j: s, ~; J25.5 各块RAM的DMA问题

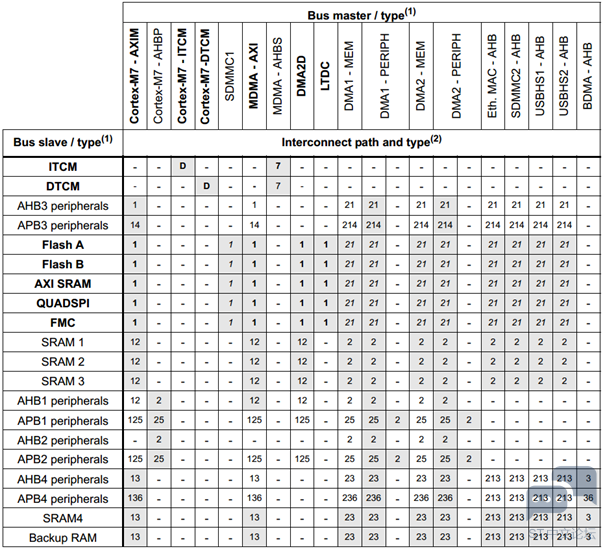

( M5 d* i  @) }了解这个问题之前，要先看下面的Bus Master总线主控端和Bus Slave设备端的控制互联：

% D9 O! F4 h/ \* t# X  _  U4 I# |

  加粗字体是64位总线（ITCM，DTCM，Flash A，Flash，AXI SRAM，FMC等），普通字体是32位总线。
: R1 u. Q- O' }! n$ g* X# h  访问通路（每个小方块里面的字符）
    任何有数字的表示有访问通路。

2 B  [. r6 q9 |    短横杠“-”表示不可访问。
2 U, O: s# K7 u! n8 Q; q- v  l
    有灰色阴影的表示有实用价值的访问通路。
- \- ]7 R. T/ L; R# |6 f% ]. ]
  表格中具体数值所代表的含义
    D=direct,
9 W/ b' z* K  K( Z
    1=via AXI bus matrix,
2 _- c+ h$ G  t5 s
    2=via AHB bus matrix in D2,

7 B& x. K9 y% U# b" {* |    3=via AHB bus matrix in D3,

    4=via AHB/APB bridge in D1,

    5=via AHB/APB bridge in D2,
# C/ v9 X. M5 I7 \3 p' [
* t" s9 |! t- \3 {& c; `. [! ]2 t    6=via AHB/APB bridge in D3,
4 L9 q+ o& n' @# `9 o8 M, j
    7=via AHBS bus of Cortex-M7,

    多个数值组合 = 互连路径以数字的顺序经过多个矩阵或/和桥。
1 u" y: _2 c$ y% R, {8 V
  总线访问类型
普通字体表示32位总线。
5 I4 R4 a' N! l3 b) s/ u+ Y( R
斜体表示32位总线主机端/ 64位总线从机端。

9 X$ `6 T- x  w6 g  h( K7 W粗体表示64位总线。


' [& p* g8 z% i6 J  k
通过这个总线互联图，要了解到下面三个重要知识点：
, e- x$ {( U5 I$ N8 i4 F4 e
  DTCM和ITCM不支持DMA1，DMA2和BDMA，仅支持MDMA。
  AXI SRAM，SRAM1，SRAM2，SRAM3不支持BDMA，支持MDMA，DMA1和DMA2。
" N3 E4 p- C! g9 t% I  SRAM4支持所有DMA，即MDMA，DMA1，DMA2和BDMA。
25.6 实际工程推荐的RAM分配方案
. h1 E( A3 l$ @" a  Y8 ]鉴于DTCM是400MHz的，而其它的RAM都是200MHz，推荐工程的主RAM空间采用TCM，而其它需要大RAM或者DMA的场合，使用剩余RAM空间。

- D% x) ?9 q, }# q) T1 ?: m本教程配套的例子基本都是采用的这个方案，让TCM的性能得到最大发挥。

! f$ S6 \* j/ x25.7 总结
3 w5 W- I7 m) M- W# D- Z本章节就为大家讲解这么多，通过本章节主要是为后面三个章节的学习做铺垫。
