24.1 初学者重要提示
  学习本章节前，务必保证已经学习了第23章的MPU知识。
  X) E! N: h1 V$ X* z& H' m. n1 r  本章是半年的实践经验总结，非常具有参考价值，而且是入门STM32H7的必学章节。
. q  `) Q2 C' I+ g% T  Cache的熟练运用需要不断的经验积累。对于初学者来说，可能无法一下子理解所有知识点，但是一定要的花时间多读几遍，随着后面章节的不断运用，认识会不断的深入。
  p/ O* m! B- a" W! Z7 q, B24.2 引出问题
! ^( V  ?- c4 V6 [, f4 \- n; {$ i当前芯片厂商出的M7内核芯片基本都做了一级Cache支持，Cache又分数据缓存D-Cache和指令缓冲I-Cache，STM32H7的数据缓存和指令缓存大小都是16KB。对于指令缓冲，用户不用管，这里主要说的是数据缓存D-Cache。以STM32H7为例，主频是400MHz，除了TCM和Cache以400MHz工作，其它AXI SRAM，SRAM1，SRAM2等都是以200MHz工作。数据缓存D-Cache就是解决CPU加速访问SRAM。
1 E; u: Z) ~' Q1 D0 U

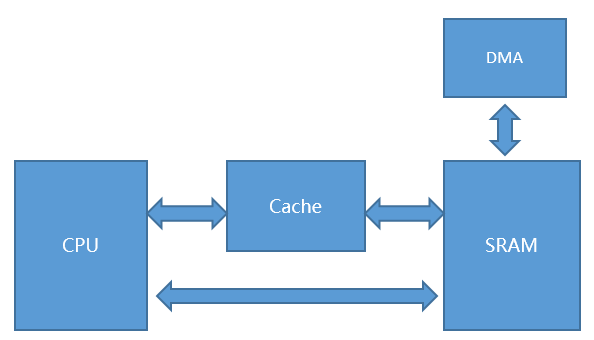

如果每次CPU要读写SRAM区的数据，都能够在Cache里面进行，自然是最好的，实现了200MHz到400MHz的飞跃，实际是做不到的，因为数据Cache只有16KB大小，总有用完的时候。
6 q5 q- i5 T' J3 N9 M  j, T

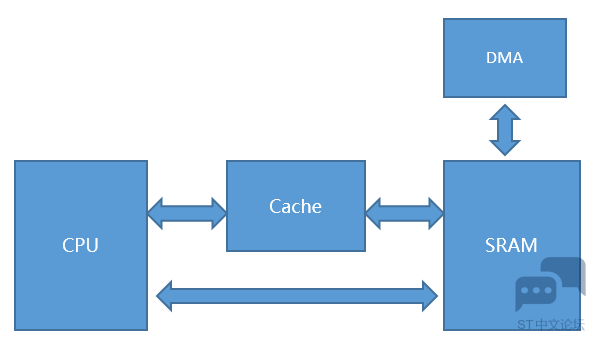

$ x+ ]+ q; A( B9 m4 d9 `: a8 I对于使能了Cache的SRAM区，要分读写两种情况考虑。
& \8 _* D8 I+ p& G
* |8 L: E0 E6 x- e1 |  读操作：
如果CPU要读取的SRAM区数据在Cache中已经加载好，这就叫读命中（Cache hit），如果Cache里面没有怎么办，这就是所谓的读Cache Miss。
6 H5 Z4 S1 B' R# m
/ N# @2 c0 p& [. @" e3 {2 f# ?2 ~  写操作：
如果CPU要写的SRAM区数据在Cache中已经开辟了对应的区域（专业词汇叫Cache Line，以32字节为单位），这就叫写命中（Cache hit），如果Cache里面没有开辟对应的区域怎么办，这就是所谓的写Cache Miss。

% I' |7 C  z* }4 u2 G24.3 支持的Cache配置
7 S2 C  P' A6 o. L8 d, J7 i（这个知识点在上一章节进行了详细说明，这里再简述下核心内容）

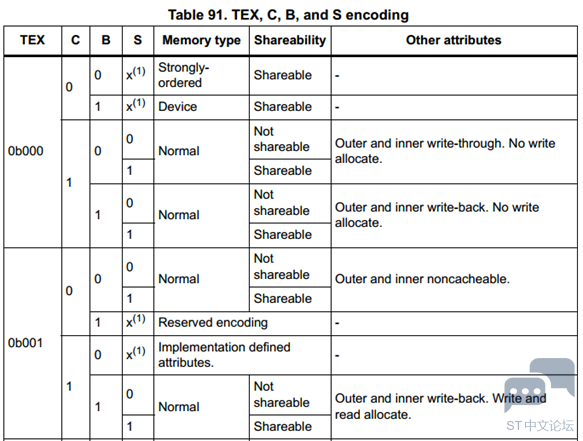

Cache的配置是通过MPU来设置的，通常只用到下几种方式。
: N, h. N( |5 ^6 e7 q' j, w7 b7 i
4 W" u# Y4 T; @, }( d7 s3 H- F8 W

: k& t* e3 O/ k8 |( [, B2 J# |
其中的TEX是用来设置Cache策略的，C是Cache，B是缓冲用来配合Cache设置的，而S是共享，用来解决多总线或者多核访问时的同步问题。MPU配置的时候，最主要的也是配置这几个参数。
* U  ^: Z% r7 y- @/ x& C

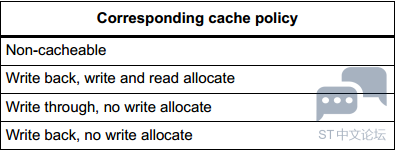

Cache支持的策略有如下四种：
1 f# J$ I% P8 l! N1 V
* A. w" o5 [0 i, L- C: ^0 e

/ G/ M# J) j* }8 k3 a" q! L6 f
有了这四种方式，就可以正式进入本章的主题，Cache的读写操作是如何工作的，下面分这四种情况做介绍。
4 q, s# _/ }: t6 b" \& [0 U( c
5 @/ Y  A( K+ c, o: V24.4 四种Cache（MPU）配置的读写操作流程
24.4.1 配置Non-cacheable
这个最好理解，就是正常的读写操作，无Cache。

* E8 [8 c- A; x1 K; |对应四种MPU配置如下：

; F+ B( ]; s% z5 T5 V! r  TEX = 000  C=0  B=0  S=忽略此位，强制为共享
  TEX = 000  C=0  B=1  S=忽略此位，强制为共享
6 S0 `  |) |# y) t  TEX = 001  C=0  B=0  S=0
2 ?: @& ^  h0 _; @4 {  TEX = 001  C=0  B=0  S=1
24.4.2 配置Write through，read allocate，no write allocate
注意，M7内核只要开启了Cache，read allocate就是开启的。
, v' w3 o$ ?* j* `4 p; @
  使能了此配置的SRAM缓冲区写操作
0 P/ E% }# ]/ h    如果CPU要写的SRAM区数据在Cache中已经开辟了对应的区域，那么会同时写到Cache里面和SRAM里面；如果没有，就用到配置no write allocate了，意思就是CPU会直接往SRAM里面写数据，而不再需要在Cache里面开辟空间了。
" x- r8 b1 S4 r2 |9 C
    在写Cache命中的情况下，这个方式的优点是Cache和SRAM的数据同步更新了，没有多总线访问造成的数据一致性问题。缺点也明显，Cache在写操作上无法有效发挥性能。

  使能了此配置的SRAM缓冲区读操作
    如果CPU要读取的SRAM区数据在Cache中已经加载好，就可以直接从Cache里面读取。如果没有，就用到配置read allocate了，意思就是在Cache里面开辟区域，将SRAM区数据加载进来，后续的操作，CPU可以直接从Cache里面读取，从而时间加速。

: e% P: N$ ~. ~$ E" M# G. M- n& C6 g+ p    安全隐患，如果Cache命中的情况下，DMA写操作也更新了SRAM区的数据，CPU直接从Cache里面读取的数据就是错误的。
+ r! K) a$ d  y6 u  ~
% q( t# B3 ~# k  }  对应的两种MPU配置如下：
* Q3 Y0 N4 e$ R$ P0 c& z3 S, }TEX = 000 C=1 B=0  S=1
, r% y' X9 A6 }3 {
TEX = 000 C=1 B=0  S=0
$ |  u8 a7 t& q* W  ]4 R
24.4.3 配置Write back，read allocate，no write allocate
4 D4 G: X# R! E+ W注意，M7内核只要开启了Cache，read allocate就是开启的。

" i/ G: ?5 g/ k$ D# n6 ~# M  使能了此配置的SRAM缓冲区写操作
5 s  n- R  ]5 M( L    如果CPU要写的SRAM区数据在Cache中已经开辟了对应的区域，那么会写到Cache里面，而不会立即更新SRAM；如果没有，就用到配置no write allocate了，意思就是CPU会直接往SRAM里面写数据，而不再需要在Cache里面开辟空间了。
% j7 M- b8 r% G4 r
% T- m% B. \  ?* V& \4 [    安全隐患，如果Cache命中的情况下，此时仅Cache更新了，而SRAM没有更新，那么DMA直接从SRAM里面读出来的就是错误的。

  使能了此配置的SRAM缓冲区读操作
9 e9 m3 b  V' K   如果CPU要读取的SRAM区数据在Cache中已经加载好，就可以直接从Cache里面读取。如果没有，就用到配置read allocate了，意思就是在Cache里面开辟区域，将SRAM区数据加载进来，后续的操作，CPU可以直接从Cache里面读取，从而时间加速。
- i' A; n* y  @# i& v4 n
    安全隐患，如果Cache命中的情况下，DMA写操作也更新了SRAM区的数据，CPU直接从Cache里面读取的数据就是错误的。

  Y- P5 H2 T9 m% G  对应两种MPU配置如下：
* H, J0 _+ G8 F! zTEX = 000 C=1 B=1  S=1
  E  C" {7 A$ O* D3 m: v
& Z" G8 u* b! TTEX = 000 C=1 B=1  S=0

24.4.4 配置Write back，read allocate，write allocate
注意，M7内核只要开启了Cache，read allocate就是开启的。
& m0 g, Z' M$ Y" [9 h8 J! I
  使能了此配置的SRAM缓冲区写操作
3 i. x( l  g/ h! u0 `, ?9 W4 K0 V$ E! b    如果CPU要写的SRAM区数据在Cache中已经开辟了对应的区域，那么会写到Cache里面，而不会立即更新SRAM；如果没有，就用到配置write allocate了，意思就是CPU写到往SRAM里面的数据，会同步在Cache里面开辟一个空间将SRAM中写入的数据加载进来，如果此时立即读此SRAM区，那么就会有很大的速度优势。
! @2 u/ c5 L. N, m. l$ \' p
3 y! L( i: l- X5 u% `/ f: y    安全隐患，如果Cache命中的情况下，此时仅Cache更新了，而SRAM没有更新，那么DMA直接从SRAM里面读出来的就是错误的。

  使能了此配置的SRAM缓冲区读操作
    如果CPU要读取的SRAM区数据在Cache中已经加载好，就可以直接从Cache里面读取。如果没有，就用到配置read allocate了，意思就是在Cache里面开辟区域，将SRAM区数据加载进来，后续的操作，CPU可以直接从Cache里面读取，从而时间加速。
5 g/ U8 J2 c1 m9 V7 e
    安全隐患，如果Cache命中的情况下，DMA写操作也更新了SRAM区的数据，CPU直接从Cache里面读取的数据就是错误的。

6 n6 Q, [/ l$ b% Z    这个配置被誉为可以最大程度发挥Cache性能，不过具体应用仍需具体分析。
# p  H8 _' |4 u3 X- u
  对应两种MPU配置如下：
7 W6 r" J/ W: j7 nTEX = 001 C=1 B=1  S=1

TEX = 001 C=1 B=1  S=0

0 ?" V0 t& k2 w, O" V$ H24.4.5 共享配置是个隐形的大坑

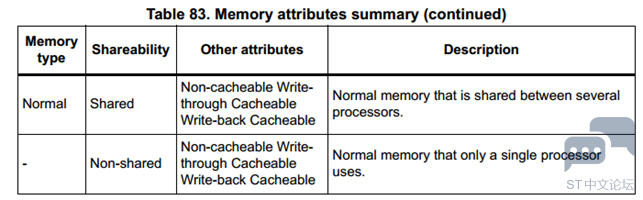

6 w6 q1 o$ X0 L2 l) L, ^STM32H7编程手册对其的描述是多核共享。
/ [5 O$ t+ A5 G  r) K
* Y" y& X6 d: a$ V; M, A! }

0 j0 s4 d7 f5 r4 k/ s而H7的应用笔记对齐的描述是开启共享基本等同于关闭Cache。
, q. F, X: r. u3 k, p8 p
; z4 w2 l& T; a

+ L6 ]3 N& _% |* P
* C+ _/ m( }  s. O实际测试下面四种开Cache的情况，开关共享对缓冲区的大批量数据的读操作影响很大，基本差出两倍，而写操作基本没有影响，也许这就是所谓的多总线同步读造成的。另外共享开关仅对开启了Cache的情况下有影响，而对于关闭了Cache的情况是没有影响的，开不开没关系。

+ [# g# g0 M- E# o24.4.6 总结这几种方式的几个关键知识点
Cortex-M7内核的L1 Cache由多行内存区组成，每行有32字节，每行都配有一个地址标签。数据缓冲DCache是每4行为一组，称为4-way set associative。而指令缓冲区ICache是2行为一组，这样节省地址标签，不用每个行都标记一个地址。
对于读操作，只有在第1次访问指定地址时才会加载到Cache，而写操作的话，可以直接写到内存中（write-through模式）或者放到Cache里面，后面再写入（write-back模式）。
! f' ^! q6 c) C; W如果采用的是Write back，Cache line会被标为dirty，等到此行被evicted时，才会执行实际的写操作，将Cache Line里面的数据写入到相应的存储区。
Cache命中是访问的地址落在了给定的Cache Line里面，所以硬件需要做少量的地址比较工作，以检查此地址是否被缓存。如果命中了，将用于缓存读操作或者写操作。如果没有命中，则分配和标记新行，填充新的读写操作。如果所有行都分配完毕了，Cache控制器将支持eviction操作。根据Cache Line替换算法，一行将被清除Clean，无效化Invalid或者重新配置。数据缓存和指令缓存是采用的伪随机替换算法。
0 g9 [9 F! U9 CCache支持的4种基本操作，使能，禁止，清空和无效化。Clean清空操作是将Cache Line中标记为dirty的数据写入到内存里面，而无效化Invalid是将Cache Line标记为无效，即删除操作。
& v$ W5 w3 a7 C24.5 面对繁冗复杂的Cache配置，推荐方式和安全隐患解决办法
: Y! @3 w* H  S, o5 {% r  推荐使用128KB的TCM作为主RAM区，其它的专门用于大缓冲和DMA操作等。
  Cache问题主要是CPU和DMA都操作这个缓冲区时容易出现，使用时要注意。
) h6 S7 A5 u2 M" h& G& ^  Cache配置的选择，优先考虑的是WB，然后是WT和关闭Cache，其中WB和WT的使用中可以配合ARM提供的函数解决上面说到的隐患问题（见本章24.6小节）。但不是万能的，在不起作用的时候，直接暴力选择函数SCB_CleanInvlaidateDCache解决。关于这个问题，在分别配置以太网MAC的描述符缓冲区，发送缓冲区和接收缓冲区时尤其突出。
, X& w. S) B, C; C  p: s: p; Q: j: v  y24.6 Cache的相关函数
. |/ s6 h% O% D8 L2 H0 y% NCMSIS软件包的core_cm7.h文件为Cache的配置提供了11个函数：

2 o; E" V. N6 H% h( I  SCB_EnableICache
8 f/ I1 L3 b2 |, y- f  SCB_DisableICache
. k* Z4 X+ f' g$ B  SCB_InvalidateICache
  SCB_EnableDCache
' k* Z' L+ d1 r7 R' q  SCB_DisableDCache
  SCB_InvalidateDCache
  SCB_CleanDCache
  SCB_CleanInvalidateDCache
2 N  R9 k+ e9 w9 |; ~  SCB_InvalidateDCache_by_Addr
  SCB_CleanDCache_by_Addr
5 u$ y% P2 I' `% p- B  SCB_CleanInvalidateDCache_by_Addr
) _7 N# w& _2 A! T3 Q/ q

4 [5 N) j+ W  u: R7 t下面将这几个函数依次做个讲解。其中前三个函数是指令Cache，比较容易掌握。重点是后面几个数据Cache函数。由于函数SCB_CleanInvalidateDCache，SCB_CleanDCache和SCB_InvalidateDCache是对整个Cache的操作，所以比最后的三个函数SCB_InvalidateDCache_by_Addr，SCB_CleanDCache_by_Addr和SCB_CleanInvalidateDCache_by_Addr要耗时，当然，如果用户操作的存储器超过了数据Cache的大小，即16KB，那么就跟前三个函数没有区别了。

& o' H8 B" V2 O/ C: g24.6.1 函数SCB_EnableICache
- G: M* Z( V* v( p- y) z6 ^函数原型：
. `* U: R9 f5 f" p4 ^" ^+ }

1. __STATIC_INLINE void SCB_EnableICache (void)

2. {
   7 f/ M1 u8 {  d; l5 s* [# ^
3.   #if defined (__ICACHE_PRESENT) && (__ICACHE_PRESENT == 1U)

4.     __DSB();

5.     __ISB();

6.     SCB->ICIALLU = 0UL;                     /* invalidate I-Cache */

7.     __DSB();
   $ R" K+ J/ X: t$ S' A' O6 t8 v$ k
8.     __ISB();
   ) f, }; J0 g- T( ]2 }/ {! R
9.     SCB->CCR |=  (uint32_t)SCB_CCR_IC_Msk;  /* enable I-Cache */
   + ~* |8 r0 z2 d7 c' L
10.     __DSB();

11.     __ISB();
    * P' B8 a) h" H8 H; G. F$ L
12.   #endif
    / V; E" C1 a! ^4 C
13. }

复制代码

) ^0 Q/ `- f% {; W( E3 K" c0 E函数描述：
0 T% Q, @! }" x& w1 O1 [
. A7 v5 Y, f+ O此函数用于使能指令Cache，系统上电后优先初始化即可。
# G, o) I7 T5 |: @; c# X
注意事项：
8 S9 ]& ~0 y% r9 Y! T. a
9 N+ d. u/ y: y/ n8 }) o  __STATIC_INLINE：
7 A$ e  ?$ z* W9 b* p, b表示内联函数，这种类型函数的作用就是将函数直接嵌入到调用此函数的代码中，从而降低调用此函数所占用的时间。
' i' _, q7 o+ z! k
+ _, ]" ^' \, w* O& G- I  __DMB指令：
Data Memory Barrier（数据存储器隔离），DMB 指令保证所有在它前面的存储器访问操作都执行完毕后，才提交在它后面的存储器访问操作。
$ O  I/ s$ N5 Q
  __DSB指令：
# g5 V/ {% x! u: |5 ?6 F! K, H+ xData Synchronization Barrier（数据同步隔离），比DMB严格，当所有在它前面的存储器访问操作都执行完毕后，才执行在它后面的指令。

  __ISB指令：
, \+ V, g2 ]0 Q7 `0 C  p  R$ ^Instruction Synchronization Barrier（指令同步隔离），它会清洗流水线，以保证所有它前面的指令都执行完毕之后，才执行它后面的指令。

24.6.2 函数SCB_DisableICache
函数原型：

1. __STATIC_INLINE void SCB_DisableICache (void)

2. {
   1 l6 g" @6 d6 b% o
3.   #if defined (__ICACHE_PRESENT) && (__ICACHE_PRESENT == 1U)
   ' O. f5 b! U+ d- ~; k
4.     __DSB();

5.     __ISB();
   4 b& ^3 z7 C7 R0 x3 i9 [
6.     SCB->CCR &= ~(uint32_t)SCB_CCR_IC_Msk;  /* disable I-Cache */
   % ?7 |1 P' o- L+ F, U
7.     SCB->ICIALLU = 0UL;                     /* invalidate I-Cache */

8.     __DSB();
   . b' n* e: N" {- I
9.     __ISB();

10.   #endif

11. }

复制代码

+ H# _+ Q0 m" `( ^, I4 v函数描述：

8 ]8 U1 g7 s8 @# l  ]! O9 w此函数用于禁止指令Cache。

0 S8 v& m- l# v2 |8 |注意事项：

__STATIC_INLINE，__DMB，__DSB和__ISB的作用看本章24.6.1小节的说明。

, U1 O# Q0 s6 _2 k8 |& {24.6.3 函数SCB_InvalidateICache
函数原型：

( F( o" y, Q: j2 q" s/ t, j

1. __STATIC_INLINE void SCB_InvalidateICache (void)

2. {

3.   #if defined (__ICACHE_PRESENT) && (__ICACHE_PRESENT == 1U)
   8 ?( \4 V1 ?" n9 K( h" H) P
4.     __DSB();
     j) a5 ]/ e/ C  `
5.     __ISB();

6.     SCB->ICIALLU = 0UL;

7.     __DSB();
   % c- N4 z. E8 G* E- t+ f
8.     __ISB();

9.   #endif

10. }

复制代码

函数描述：
- k9 {" v% I% r  P
9 m  r0 b( V( U0 D6 c4 v/ V' x此函数用于将指令Cache无效化，无效化的意思是将Cache Line标记为无效，等同于删除操作。这样Cache空间就都腾出来了，可以加载新的指令。

注意事项：

- s3 h" }* h* B2 T% b__STATIC_INLINE，__DMB，__DSB和__ISB的作用看本章24.6.1小节的说明。

24.6.4 函数SCB_EnableDCache
, H7 c9 z$ z) M/ l) D+ t函数原型：
  R/ w# f) q# u/ t: [7 Z4 }! G( N
8 E: G6 ?1 ~* C' Q. m  r% b6 l7 a

1. __STATIC_INLINE void SCB_EnableDCache (void)
   * {& T+ v- O" d2 M, h0 {* j
2. {
   & n2 W! Y7 x' E1 V  W
3.   #if defined (__DCACHE_PRESENT) && (__DCACHE_PRESENT == 1U)
   : {/ [" S2 F+ W# R4 u
4.     uint32_t ccsidr;

5.     uint32_t sets;

6.     uint32_t ways;
   - h6 ^: s! ?, }$ d. p
7.
   0 ^8 m! n" R2 e* e1 c# q1 C2 V8 J& Z
8.     SCB->CSSELR = 0U; /*(0U << 1U) | 0U;*/  /* Level 1 data cache */

9.     __DSB();
   + H! p. u' u& H( Q# q
10.
      ?& S- w% S/ C6 l# j8 h* `% t
11.     ccsidr = SCB->CCSIDR;
    8 n% G5 l! u- N; }4 X& x
12.

13.                                             /* invalidate D-Cache */

14.     sets = (uint32_t)(CCSIDR_SETS(ccsidr));
    3 B" r! m9 D" M3 n9 H
15.     do {
    ( E& l: L, _- M1 b4 j4 r
16.       ways = (uint32_t)(CCSIDR_WAYS(ccsidr));

17.       do {
    / U, V7 ?1 L4 G: T8 g
18.         SCB->DCISW = (((sets << SCB_DCISW_SET_Pos) & SCB_DCISW_SET_Msk) |
    0 w' F# N$ g+ f7 R7 \
19.                       ((ways << SCB_DCISW_WAY_Pos) & SCB_DCISW_WAY_Msk)  );
    ! G! m2 q. ?- @( R* |1 k) u+ l$ ~
20.         #if defined ( __CC_ARM )
    # C: l9 w* B. _# {5 C
21.           __schedule_barrier();
    6 A4 ?# H' I  f. U( B. i7 I* s
22.         #endif

23.       } while (ways-- != 0U);
    $ j% B3 D# o- k
24.     } while(sets-- != 0U);
    ; T7 x. l" }9 ?- ^9 R
25.     __DSB();

26.

27.     SCB->CCR |=  (uint32_t)SCB_CCR_DC_Msk;  /* enable D-Cache */

28.

29.     __DSB();

30.     __ISB();

31.   #endif

32. }

复制代码

函数描述：
- }# P: K! l: @( [$ @1 e
1 I* }) q5 n& A& v! ^3 H# F9 d. L此函数用于使能数据Cache，系统上电后优先初始化即可。

+ G7 G& u+ q  v% k注意事项：
' @3 K* g/ E4 R. s
) s% _% u4 V, c' l+ B# D0 j__STATIC_INLINE，__DMB，__DSB和__ISB的作用看本章24.6.1小节的说明。
$ b3 W$ G; R/ t. s) C. N
24.6.5 函数SCB_DisableDCache
函数原型：
' `# e' I0 s3 A8 j% |5 V

1. __STATIC_INLINE void SCB_DisableDCache (void)
     R% H: O2 W! S5 C
2. {
   ) _6 p3 V( F' w# I5 [; |
3.   #if defined (__DCACHE_PRESENT) && (__DCACHE_PRESENT == 1U)
     ]+ d6 k: n/ t. N; A2 l0 ^
4.     register uint32_t ccsidr;
   3 A# M+ u4 a" X, [5 [
5.     register uint32_t sets;

6.     register uint32_t ways;

7.
   + F, s3 K( r5 {1 t" e# O
8.     SCB->CSSELR = 0U; /*(0U << 1U) | 0U;*/  /* Level 1 data cache */

9.     __DSB();

10.
    " t/ Q5 ]0 O0 D2 [
11.     SCB->CCR &= ~(uint32_t)SCB_CCR_DC_Msk;  /* disable D-Cache */
    ! v, w4 Q& _( \7 d7 i7 B7 q8 y! u
12.     __DSB();
    " F/ w) o/ |7 \
13.
    ! n; r  E& o8 b
14.     ccsidr = SCB->CCSIDR;
    2 D7 D/ O* `: \9 \$ }3 l* F; {
15.
    & ]; l9 s3 X+ L+ s$ F; }8 z' d
16.                                             /* clean & invalidate D-Cache */
    % N; d5 @1 \& N6 c
17.     sets = (uint32_t)(CCSIDR_SETS(ccsidr));
    . C# n. d0 f2 E3 ]. u" ]
18.     do {

19.       ways = (uint32_t)(CCSIDR_WAYS(ccsidr));
    # [" Z+ D/ e/ D# {* W1 F$ h' ?
20.       do {

21.         SCB->DCCISW = (((sets << SCB_DCCISW_SET_Pos) & SCB_DCCISW_SET_Msk) |
    : _8 d0 j+ ?1 a3 ]( b
22.                        ((ways << SCB_DCCISW_WAY_Pos) & SCB_DCCISW_WAY_Msk)  );
    6 k: `1 h7 v/ P( J" _; }8 `: x
23.         #if defined ( __CC_ARM )

24.           __schedule_barrier();
    + X3 }- n8 q' b  }
25.         #endif
    4 H3 z9 ~  ], s1 w6 _- K# }
26.       } while (ways-- != 0U);

27.     } while(sets-- != 0U);
    9 w0 ?6 d1 t, W; o) F5 Y! ^
28.

29.     __DSB();

30.     __ISB();
    ( \* d8 c) Q3 S1 t: e+ f3 S3 I% ^
31.   #endif

32. }

复制代码

& y0 b. x3 L  v4 o/ j* R函数描述：
8 y( L5 z1 d, E. J
0 u2 B3 h" j. f. }此函数用于禁止数据Cache。

  a1 q$ B5 Q  M, w/ i8 G: l注意事项：
; b4 P5 W3 K, C- T0 U5 e6 Q
' D* |/ R0 j; ?; |! G/ |8 z__STATIC_INLINE，__DMB，__DSB和__ISB的作用看本章24.6.1小节的说明

24.6.6 函数SCB_InvalidateDCache
' r0 Q$ E$ p& d! Z- U! ?% V函数原型：

7 [2 b: n$ i- g5 d

1. __STATIC_INLINE void SCB_CleanDCache (void)

2. {

3.   #if defined (__DCACHE_PRESENT) && (__DCACHE_PRESENT == 1U)

4.     uint32_t ccsidr;

5.     uint32_t sets;
   # J2 a8 ^, h% a
6.     uint32_t ways;
   8 O9 ?4 S" M% o  T9 `* L
7.
   $ }* ^% }8 f" u8 [. \
8.      SCB->CSSELR = 0U; /*(0U << 1U) | 0U;*/  /* Level 1 data cache */
   & N+ s! d; A9 o3 u0 q. u  D+ u
9.    __DSB();
   : b8 O! M& t6 Y
10.
    # q3 O6 i  a+ v7 h
11.     ccsidr = SCB->CCSIDR;
    9 h4 O) t% C8 g" G8 O
12.
    3 U7 h" x9 c+ H' e7 @8 E- E
13.                                             /* clean D-Cache */

14.     sets = (uint32_t)(CCSIDR_SETS(ccsidr));
    / v$ t$ K1 c' ~- s4 x
15.     do {
    0 b$ w* x" ~# m
16.       ways = (uint32_t)(CCSIDR_WAYS(ccsidr));
    ' z9 ?0 s. d8 X1 a
17.       do {

18.         SCB->DCCSW = (((sets << SCB_DCCSW_SET_Pos) & SCB_DCCSW_SET_Msk) |

19.                       ((ways << SCB_DCCSW_WAY_Pos) & SCB_DCCSW_WAY_Msk)  );

20.         #if defined ( __CC_ARM )

21.           __schedule_barrier();

22.         #endif

23.       } while (ways-- != 0U);
    ( H. d- _( }; I, B- I' P$ \- B1 Y
24.     } while(sets-- != 0U);
    & D2 P) f7 v0 G) Y+ @
25.

26.     __DSB();
    $ `. v0 V1 m3 u& A" w" w1 O9 q
27.     __ISB();

28.   #endif

29. }

复制代码

函数描述：

此函数用于将数据Cache无效化，无效化的意思是将Cache Line标记为无效，等同于删除操作。这样Cache空间就都腾出来了，可以加载新的数据。

, m8 N7 H3 }: _; p9 {1 x! N注意事项：
! E; W8 |. Z+ V& ]" y: P
__STATIC_INLINE，__DMB，__DSB和__ISB的作用看本章24.6.1小节的说明。

5 M; C0 Y/ H: L: y1 J) a+ E24.6.7 函数SCB_CleanDCache
5 B1 J: w1 a" d" x函数原型：

1. __STATIC_INLINE void SCB_CleanDCache (void)

2. {
   ! \- t& h# A+ P: w0 k
3.   #if defined (__DCACHE_PRESENT) && (__DCACHE_PRESENT == 1U)

4.     uint32_t ccsidr;
   9 [9 g+ W3 g6 s% U0 I0 g3 p
5.     uint32_t sets;

6.     uint32_t ways;
   ' j& C1 a7 [9 w" H
7.

8.      SCB->CSSELR = 0U; /*(0U << 1U) | 0U;*/  /* Level 1 data cache */
   * Q- S0 ~+ R" b. t
9.    __DSB();

10.
    8 ~) A: k  K" Q9 r( O& R
11.     ccsidr = SCB->CCSIDR;
    ! Q" H6 l& Y, Y7 B3 i
12.

13.                                             /* clean D-Cache */
    9 I3 E+ W6 g5 @$ P" w" A" D) y
14.     sets = (uint32_t)(CCSIDR_SETS(ccsidr));

15.     do {

16.       ways = (uint32_t)(CCSIDR_WAYS(ccsidr));

17.       do {
    ' Y& t0 ~1 x8 A% N
18.         SCB->DCCSW = (((sets << SCB_DCCSW_SET_Pos) & SCB_DCCSW_SET_Msk) |

19.                       ((ways << SCB_DCCSW_WAY_Pos) & SCB_DCCSW_WAY_Msk)  );

20.         #if defined ( __CC_ARM )

21.           __schedule_barrier();
    7 H5 K4 R" t8 Z! X( T
22.         #endif

23.       } while (ways-- != 0U);
      J# A% N' @* [4 N. u4 V
24.     } while(sets-- != 0U);
    6 f2 E# O; _! g
25.
    ( D  L) A8 R- b( d
26.     __DSB();
    + g0 S3 W, s- d" ]; V
27.     __ISB();
    . @- E; B/ y  ~3 e  k# t: y
28.   #endif
    , a7 C$ w; U  N& T
29. }
    : e- K# b& z" e5 }$ r: O% s
30. 函数描述：

复制代码

) \2 H6 z; q8 z# l2 f此函数用于将数据Cache清除，清除的意思是将Cache Line中标记为dirty的数据写入到相应的存储区。
* C. b! w8 r& G8 |! g; f: A
注意事项：
" q1 [$ z6 K) g. \
7 h1 ?$ ^  h- x7 ]) }$ C" h__STATIC_INLINE，__DMB，__DSB和__ISB的作用看本章24.6.1小节的说明。

7 ]1 }7 q; h; j% G+ i3 I3 o24.6.8 函数SCB_CleanInvalidateDCache
函数原型：

3 B$ Z' i( A2 J; N* d5 z

1. __STATIC_INLINE void SCB_CleanInvalidateDCache (void)
   . O1 i) J  k+ D# L
2. {
   # ?0 p0 Q. v" f* H2 ?4 ~- l6 G
3.   #if defined (__DCACHE_PRESENT) && (__DCACHE_PRESENT == 1U)

4.     uint32_t ccsidr;
   " h- @/ {$ @5 C& E' `
5.     uint32_t sets;

6.     uint32_t ways;

7.
   $ t9 g) |" O7 _8 B
8.     SCB->CSSELR = 0U; /*(0U << 1U) | 0U;*/  /* Level 1 data cache */
   $ b% O/ |' f5 C( W
9.     __DSB();
     q+ _# l# F7 k! f+ w1 h: b9 B
10.
    . c% ]4 L+ h4 P2 f* a" f
11.     ccsidr = SCB->CCSIDR;

12.

13.                                             /* clean & invalidate D-Cache */
    . Z' D; `: [% r- u5 t
14.     sets = (uint32_t)(CCSIDR_SETS(ccsidr));

15.     do {
    - d; }  ~0 `- U% T" P
16.       ways = (uint32_t)(CCSIDR_WAYS(ccsidr));

17.       do {
    + d/ l3 F" z7 O& Q1 z1 e
18.         SCB->DCCISW = (((sets << SCB_DCCISW_SET_Pos) & SCB_DCCISW_SET_Msk) |

19.                        ((ways << SCB_DCCISW_WAY_Pos) & SCB_DCCISW_WAY_Msk)  );

20.         #if defined ( __CC_ARM )
    " A- r5 n) \3 K
21.           __schedule_barrier();

22.         #endif
    $ P& d& R- j3 G. b
23.       } while (ways-- != 0U);

24.     } while(sets-- != 0U);

25.
    6 Z# D8 e) p% C: X
26.     __DSB();
    $ |6 p. l1 G. c( V5 }' m
27.     __ISB();

28.   #endif

29. }

复制代码

% B! d  E# d, R& y$ z函数描述：
" c1 s3 H7 R# e  J
: Q$ C, j  t; n) q8 K/ E- g6 c3 l+ m此函数是前面两个函数SCB_InvalidateDCache和SCB_CleanDCache的二合一。将Cache Line中标记为dirty的数据写入到相应的存储区后，再将Cache Line标记为无效，表示删除。这样Cache空间就都腾出来了，可以加载新的数据。
$ U5 j7 A& f5 F/ R! t: d& H
* G+ M2 f2 G, T5 m注意事项：
( f  @9 u( Q) [
, E* B3 {" ^" e4 U__STATIC_INLINE，__DMB，__DSB和__ISB的作用看本章24.6.1小节的说明。

24.6.9 函数SCB_InvalidateDCache_by_Addr
$ u# ^3 M' O6 G8 r7 q函数原型：

% ]' k% x2 b' @, A2 d6 R$ m5 P* A

1. __STATIC_INLINE void SCB_InvalidateDCache_by_Addr (uint32_t *addr, int32_t dsize)
   * _$ T2 M! y2 V
2. {

3.   #if defined (__DCACHE_PRESENT) && (__DCACHE_PRESENT == 1U)

4.      int32_t op_size = dsize;

5.     uint32_t op_addr = (uint32_t)addr;
   - I# ^% ~' t# J8 K! F& \: @8 t7 C* d
6.      int32_t linesize = 32;           /* in Cortex-M7 size of cache line is fixed to 8 words (32 bytes) */
   ; f! ^* {# a: v) g
7.
   3 z4 E' w& {, f, B1 v" O" f9 f
8.     __DSB();

9.

10.     while (op_size > 0) {

11.       SCB->DCIMVAC = op_addr;
    - Z) K! o, `7 F" M/ h; F2 O0 ?' |6 m
12.       op_addr += (uint32_t)linesize;

13.       op_size -=           linesize;

14.     }
    3 A4 G1 J5 S: J$ H, H, c/ ]
15.

16.     __DSB();

17.     __ISB();
    6 G0 Q6 F5 {1 ?% W
18.   #endif
    ) G" V  E$ f4 C9 k
19. }

复制代码

函数描述：

8 q5 \) g8 l$ ^, m* j' Y4 M此函数与本章24.6.6小节中讲解的函数作用一样，区别是这里可以指定地址和存储区大小。用于将数据Cache无效化，无效化的意思是将Cache Line标记为无效，等同于删除操作。这样Cache空间就都腾出来了，可以加载新的数据。

% \' z+ f1 m3 M# W6 o/ b: A& v注意事项：
! ?" M3 p" z; q- a: M% B1 i
  __STATIC_INLINE，__DMB，__DSB和__ISB的作用看本章24.6.1小节的说明。
2 G9 H6 h/ f9 A# P2 ^  第1个参数addr ： 操作的地址一定要是32字节对齐的，即这个地址对32求余数等于0。
( @9 t+ N2 ]* F" z8 W* ]  第2个参数dsize ：一定要是32字节的整数倍。
. F  e7 u6 s0 l24.6.10   函数SCB_CleanDCache_by_Addr
5 ^# |1 A: B# N' o函数原型：

+ z5 A( ^5 Z0 |( k" `! \! |

1. __STATIC_INLINE void SCB_CleanDCache_by_Addr (uint32_t *addr, int32_t dsize)

2. {

3.   #if defined (__DCACHE_PRESENT) && (__DCACHE_PRESENT == 1U)

4.      int32_t op_size = dsize;
   ( [" N& O( p" t( u
5.     uint32_t op_addr = (uint32_t) addr;
   0 E! e7 i, e* O% d
6.      int32_t linesize = 32;            /* in Cortex-M7 size of cache line is fixed to 8 words (32 bytes) */

7.
   ; g" e5 O8 ?, Y, F* i$ T( S
8.     __DSB();

9.

10.     while (op_size > 0) {

11.       SCB->DCCMVAC = op_addr;

12.       op_addr += (uint32_t)linesize;

13.       op_size -=           linesize;
    0 e* U3 T) u" h
14.     }

15.
    0 g, e: ?! g. ]  z' t
16.     __DSB();
    9 i( V2 S! i1 T
17.     __ISB();

18.   #endif
    5 {: J% Z0 N7 B0 k# J6 v# H6 @) g$ ]
19. }

复制代码

, g! {0 v3 N6 G2 j: L# L函数描述：
6 d4 G3 C% h" a8 Q5 t0 M! F
6 F# G/ Z$ b, |( D此函数与本章24.6.7小节中讲解的函数作用一样，区别是这里可以指定地址和存储区大小。用于将数据Cache清除，清除的意思是将Cache Line中标记为dirty的数据写入到相应的存储区。
# `4 V" B' R1 p0 Y1 M
注意事项：

  __STATIC_INLINE，__DMB，__DSB和__ISB的作用看本章24.6.1小节的说明。
# h' g" I0 L' w; o/ n. j  第1个参数addr ： 操作的地址一定要是32字节对齐的，即这个地址对32求余数等于0。
3 j) V+ j3 ~& c5 R1 O+ |# e4 N  第2个参数dsize ：一定要是32字节的整数倍。
1 K6 X  @( Z% E' w( O  F24.6.11   函数SCB_CleanInvalidateDCache_by_Addr
函数原型：
. [4 e: O- E+ W

1. __STATIC_INLINE void SCB_CleanInvalidateDCache_by_Addr (uint32_t *addr, int32_t dsize)
   5 w$ U' E) E. m% T' i/ |
2. {

3.   #if defined (__DCACHE_PRESENT) && (__DCACHE_PRESENT == 1U)

4.      int32_t op_size = dsize;

5.     uint32_t op_addr = (uint32_t) addr;
   2 e+ X& U0 G* G# t; N. R
6.      int32_t linesize = 32;          /* in Cortex-M7 size of cache line is fixed to 8 words (32 bytes) */

7.
     Z% j# I+ ]0 [7 z
8.     __DSB();

9.

10.     while (op_size > 0) {

11.       SCB->DCCIMVAC = op_addr;
    % y5 L/ d( |2 H+ E' ^$ d3 |
12.       op_addr += (uint32_t)linesize;

13.       op_size -=           linesize;
    6 `. f2 [0 R) d  M7 _$ Z
14.     }
    ( X0 V! y) U7 r) \! {# Y% B( S
15.
    * i8 }1 g( L& E5 w* l' n
16.     __DSB();
    ) m) l9 e* q2 x% l
17.     __ISB();

18.   #endif

19. }

复制代码

. R/ n: @' K( h/ j  J' L7 N函数描述：

此函数与本章24.6.8小节中讲解的函数作用一样，区别是这里可以指定地址和存储区大小。将Cache Line中标记为dirty的数据写入到相应的存储区后，再将Cache Line标记为无效，表示删除。这样Cache空间就都腾出来了，可以加载新的数据。
  ^2 J9 r$ Z. B, a- p- T0 v! B
注意事项：

  __STATIC_INLINE，__DMB，__DSB和__ISB的作用看本章24.6.1小节的说明。
  第1个参数addr ： 操作的地址一定要是32字节对齐的，即这个地址对32求余数等于0。
  第2个参数dsize ：一定要是32字节的整数倍。
24.7 总结
  T3 `8 \  r! B本章节就为大家讲解这么多，务必要反复多读几遍，能理解多少算多少，随着后续章节的学习再回过头来再学习。
$ d+ c4 K3 c) b& w- J' z/ ?
8 v9 S" W& R" y- ]- f/ i3 ~
" j* H+ I" T: N& n& p5 l# B* r
