3.1   初学者重要提示
学习一款新的芯片，优先掌握系统框架是比较重要的，建议逐渐养成这种学习习惯，然后各个击破即可。
; ~: k2 W# C- T9 \$ ~3 N* o本章节提供了多张STM32H7的框图，这些框图都非常具有代表性。很多时候记忆知识点比较费脑子，记录这些框图是一种非常好的方式。
3 [# ?) O' u3 B* L对于本章节提供的部分知识点，无法理解透彻，暂时没有关系。随着后面的深入学习，基本都可以掌握。
# X2 K$ T3 R8 h& Y6 [, F重要的MPU和Cache知识分别放在了第23章和第24章。
2 U3 _- C& x) _/ R4 b  {3.2   STM32H7硬件框图

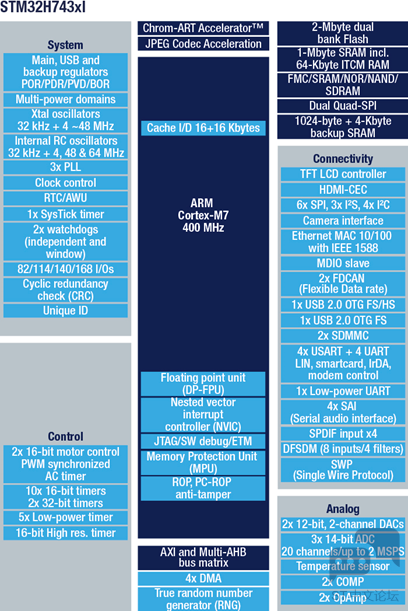

5 Y3 W; f6 Y2 R9 u( R& H学习一款新的芯片，需要优先了解一下它的整体功能设计。需要的资料主要是来自官网和数据手册，比如我们V7开发板使用的STM32H743XIH6，直接在官方地址：链接（这是超链接）就可以看到对此芯片所做的介绍，页面中有一个如下的框图，对于了解STM32H7整体设计非常方便。
7 ^  @4 W* t1 H7 m- r

! l+ Q+ ^7 c! B0 D5 c  i

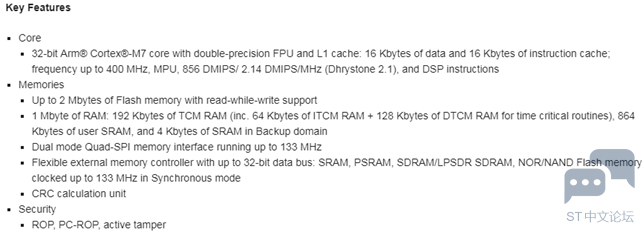

; k& S; U0 c4 y5 F! a6 e) }% J再稍微详细点，就需要大家读页面上的”Key Features”，就是下图所示的内容：

. g& n4 G* T) p7 Z1 X* k

" q5 M6 j7 |3 `% \( u) r: M

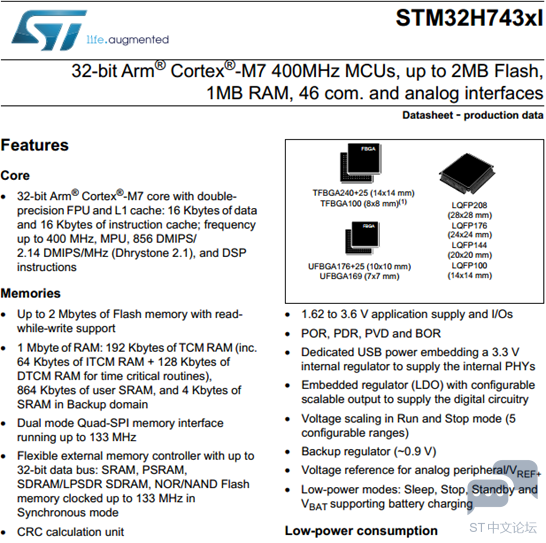

或者直接看数据手册开头的章节即可，也进行了介绍，内容基本都是差不多的，如下图所示（部分截图）：
; }3 d4 k! H& \% ^# l2 e6 A  Q$ v1 o
8 P) E4 V1 L, W6 |

3 v2 \4 o- \4 r/ W1 b' f通过框图和Key Features，大家可以方便地了解STM32H7的FLASH、RAM大小以及各种自带外设的信息。

3.3   STM32H7各个型号的区别

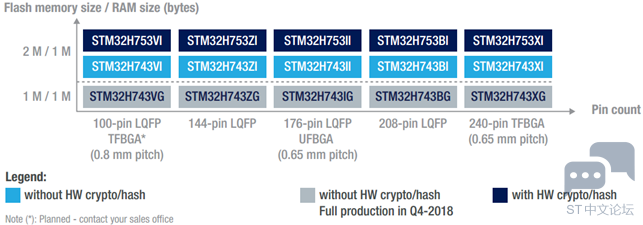

. }7 K$ t6 n) E涉及到芯片选型的时候，需要大家了解各个型号的区别。对此ST有一个专门的文件STM32H7x3 MCUs High-performance line，在链接（这是一个超链接）里面可以找到。此文件里面有简单的对比，只是内容比较简单，仅两页，不过也言简意赅。最主要的是下面的这个截图：

# r: P" G$ {1 p6 B) g, p

- p5 D& A) Z( K8 w" L" b

通过这个截图可以方便地了解不同型号的引脚数、封装、FLASH大小、RAM大小以及是否带HW CRYPTO硬件加密的区别。
" M3 h6 \/ Q8 h" C$ h0 o3 n8 M

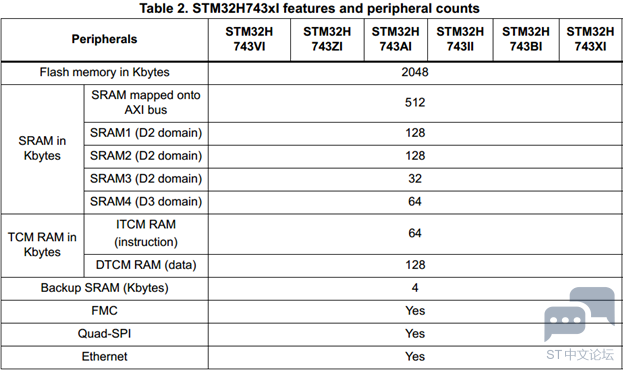

需要了解更详细的对比信息，可以看数据手册。任意下载一个型号的数据手册，在数据手册的的Table 2里面有详细的对比，如下图所示（部分截图）：

& }# e* u; M5 I+ b. D
使用ST提供的软件STMCUFinder或者STM32CubeMX也可以做对比，只是没有上面的表格这么方便，可以一目了然。
9 G6 w8 a& A, K( s
3.4   STM32H7总线框图和时钟

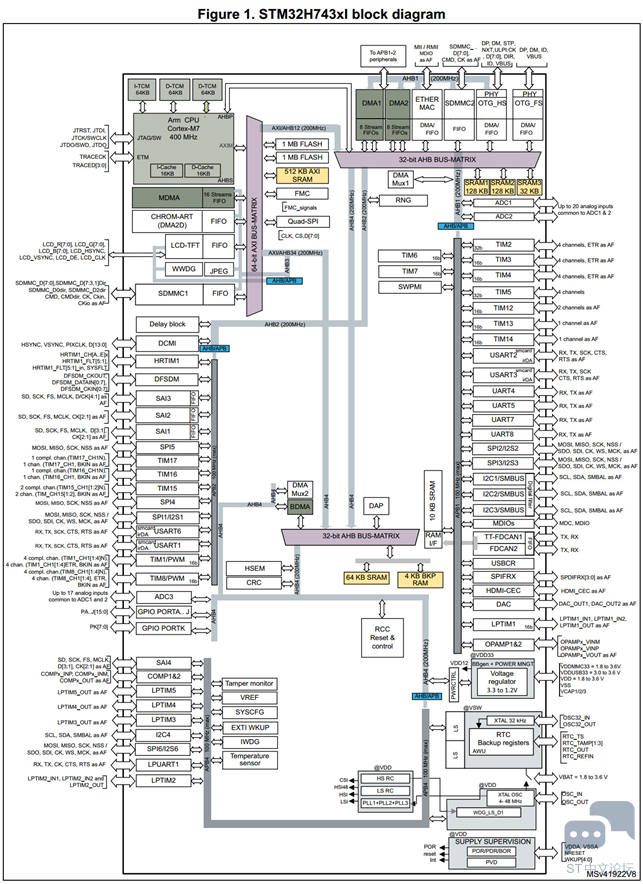

STM32H7的数据手册里面提供了一张非常棒的框图，大家可以方便地查看每个总线的时钟速度和这个总线所挂的外设。这个在大家配置外设时钟分频的时候还是非常有用的，因为外设的时钟分频就是建立在所挂的总线速度（大家直接在数据手册里面检索Figure 1就可以找到）。
8 i& Q( r) u: }2 [# ^1 V

比如我们想得到不同定时器的主频，通过上面的框图，可以方便地获得如下信息：
: `! Q9 s& O* X5 l9 C  o
SYSCLK(Hz)                     = 400000000 (CPU Clock)

2 D8 _$ o! T! O; R5 P2 v  ~/ Z: tHCLK(Hz)                       = 200000000 (AXI and AHBs Clock)

% O% ]$ I' V7 C  y+ g9 qAHB Prescaler                  = 2
8 G' R' M/ z* M4 l- N8 M
D1 APB3 Prescaler              = 2 (APB3 Clock  100MHz)

D2 APB1 Prescaler              = 2 (APB1 Clock  100MHz)

D2 APB2 Prescaler              = 2 (APB2 Clock  100MHz)

6 |8 I* o' a% \2 n7 @D3 APB4 Prescaler              = 2 (APB4 Clock  100MHz)

9 U/ m9 S. `/ j3 w: G# n9 T

; Y$ q  u9 I3 j; x. y因为APB1 prescaler != 1, 所以 APB1上的TIMxCLK = APB1 x 2 = 200MHz;
, d8 ]5 m  k; J) \
因为APB2 prescaler != 1, 所以 APB2上的TIMxCLK = APB2 x 2 = 200MHz;

/ f9 U7 F/ o- ^  UAPB4上面的TIMxCLK没有分频，所以就是100MHz;
- h5 ?3 \2 J6 [; d
, V* T! R5 a2 j+ n
& B  |: L4 |3 e' M
APB1 定时器有 TIM2, TIM3 ,TIM4, TIM5, TIM6, TIM7, TIM12, TIM13, TIM14，LPTIM1

APB2 定时器有 TIM1, TIM8 , TIM15, TIM16，TIM17
- b+ o* U6 ]' Z, j" F7 q' e* U2 h  Q
APB4 定时器有 LPTIM2，LPTIM3，LPTIM4，LPTIM5
/ X0 P/ M9 ]% r3 \5 t
3.5   STM32H7的A**线
2 M, f4 I) i7 x9 z5 A; M! j0 f3 tA**线在STM32H7中有着举足轻重的作用。高并发性全靠这个总线了，先来看下A**线的框架：

3.5.1      总线系统框架

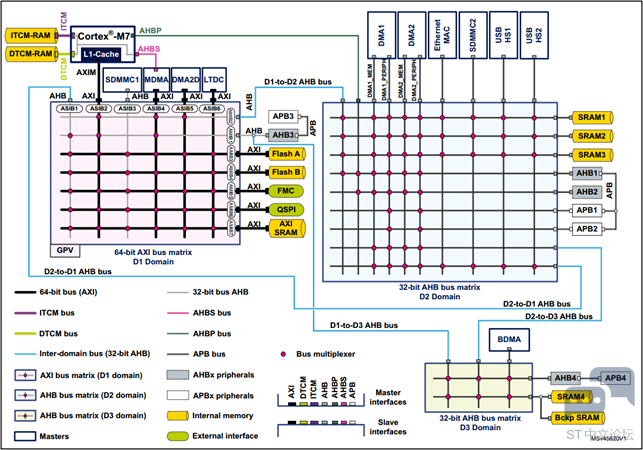

下面这个截图比较有代表性，可以帮助大家理解STM32H7总线系统。

: T5 O4 }* l3 C0 ?4 k
9 g; a! R# S( y& o% A, S这个图可以方便识别总线所外挂的外设，共分为三个域：D1 Domain，D2 Domain和D3 Domain。

D1 Domain

D1域中的各个外设是挂在64位A**线组成6*7的矩阵上。
, I1 `0 p2 y6 K5 P1 T" K
  h5 y; T: x- x" j8 ^2 r. _6个从接口端ASIB1到ASIB6
外接的主控是LTDC，DMA2D，MDMA，SDMMC1，AXIM和D2-to-D1 AHB 总线。
8 o2 ~# y5 z6 S; S; I& g
7个主接口端AMIB1到AMIB7
外接的从设备是AHB3总线，Flash A，Flash B，FMC总线，QSPI和AXI SRAM。另外AHB3也是由A**线分支出来的，然后再由AHB3分支出APB3总线。
1 V& e1 c" Y9 T8 ~) o3 v( j0 @
D2 Domain

- O+ W- D8 g9 z& k! ]; HD2域的各个外设是挂在32位AHB总线组成10*9的矩阵上。
8 e; d* X; K  o! Z
10个从接口
+ b7 i  q, K! ~; u7 A9 S; r7 U外接的主控是D1-to-D2 AHB 总线，AHBP总线，DMA1，DMA2，Ethernet MAC，SDMMC2，USB HS1和USB HS2。

9个主接口
+ l' e- y! h& @2 c外接的从设备是SRAM1，SRMA2，SRAM3，AHB1，AHB2，APB2，APB3，D2-to-D1 AHB总线和D2-to-D3 AHB总线。

% U* k/ i$ F/ J6 A) {* f2 N1 JD3 Domain

D3域的各个外设是挂在32位AHB总线组成3*2的矩阵上。
# W" @( _. m% i7 F& V6 z) u
3个从接口
外接的主控D1-to-D3 AHB总线，D2-to-D3 AHB总线和BDMA。

9 \' V1 X! [2 q. Y2个主接口
% {- ~/ X6 s/ H外接的从设备是AHB4，SRAM4和Bckp SRAM。另外AHB4也是这个总线矩阵分支出来的，然后再由AHB4分支出APB4总线。
4 }) G4 L5 \& @* z# R


7 h& w6 Y+ R% }这三个域之间也是有互联的，可以是：

D1域到D2域的D1-to-D2 AHB bus
' i7 s) }0 X! @允许D1域中的主接口外设访问D2域里面的从接口外设。比如D1域里面的DMA2D访问D2域里面的SRAM1。

D2域到D1域的D2-to-D1 AHB bus
允许D2域中的主接口外设访问D1域里面的从接口外设。比如D2域里面的DMA2访问D1域里面的AXI SRAM。

2 d" Y& ]5 s$ A  |2 `D1域到D3域的D1-to-D3 AHB bus
4 x0 j% \  ~& D1 U0 }允许D1域中的主接口外设访问D3域里面的从接口外设。比如D1域里面的DMA2D访问D3域里面的SRAM4。

7 A5 [3 U/ T% B; ]" S* X; UD2域到D3域的D2-to-D3 AHB bus。
: P3 r& B/ t" H7 }6 `5 _- J允许D1域中的主接口外设访问D2域里面的从接口外设。比如D2域里面的DMA2访问D3域里面的SRAM4。



- C+ m# D. |+ T有了这些知识后，下面我们重点了解A**线矩阵。
: U; N2 @" K& |% R! g+ C
3.5.2      A**线特色
AXI支持高频率、高性能的系统设计：

" D3 ?! n1 b* E/ s* ?支持高带宽，低延迟设计。
/ b7 r( v: w9 C/ |, h7 C# }9 @; _提供高频操作，无需复杂的总线桥。
4 ~, }8 y: P* q: n满足各种组件的接口需求。
适用于具有高初始访问延迟的内存控制器。
为互连架构的实现提供了灵活性。
7 x7 O5 Q1 `; t与现有的AHB和APB接口向后兼容。
1 u) X2 z9 Y/ G7 i) ~) J

" W7 Z7 Y. z1 Y5 o7 _7 CA**线的关键特性：
, ~0 v  X0 |5 C3 ~2 E
独立的地址、控制和数据线。
/ i1 T% H& s# X! k支持非字节对齐方式传输。
基于起始地址的突发传输。
% A3 r/ z$ o# i分开的读和写数据通道，且提供DMA传输。
支持发起多个地址。
4 N8 Z- u6 E2 {! g8 V支持无序传输。
' }  b- C/ @$ B! C  U5 \- H$ n允许添加寄存器，以提供时序收敛。
! ]& T( d. X: M8 R+ c; X1 E3.5.3      A**线简介

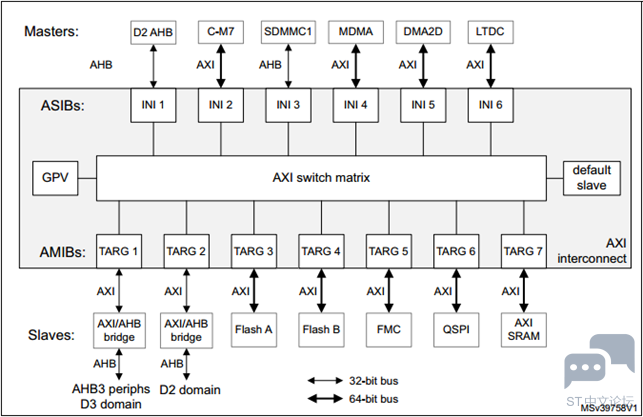

通过下面的框图，我们再进一步的认识一下A**线。
* I; p; U& N9 Q, r

8 G; l0 a  J( J0 ^通过上面的截图，我们可以看到，A**线有6个从接口ASIBs（AMBA slave interface blocks）和7个主控接口AMIBs（AMBA master interface blocks）。
+ E, z0 h; ?, p7 z( Y

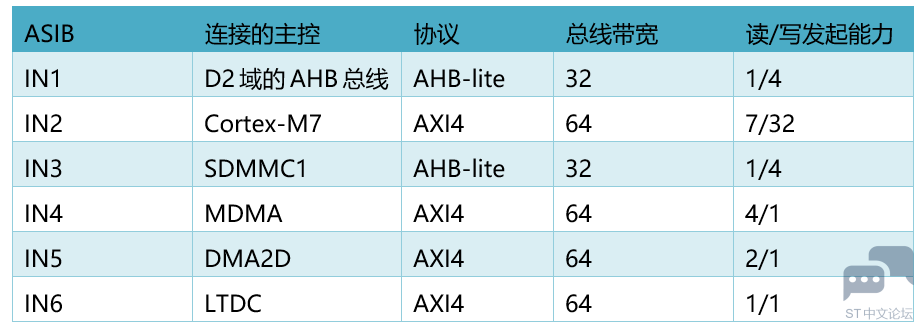

针对从接口ASIBs，描述如下：

' y# C' v/ {- S

重点注意最后一列，STM32H7参考手册里面原始的描述是R/W issuing，这里将其翻译为读/写发起能力。比如输入通道IN5连接的主控DMA2D，支持的读发起能力是2，写发起能力是1。读发起能力是2该如何理解呢？这里的含义是存在两路读信号同时进行（因为AXI接口有一个FIFO的功能，可供同时进行，更深入的认识有待研究），反映到DMA2D的实际应用中，就是DMA2D同时读取前景色和背景色的缓存区做Alpha融合之类的操作。写操作同理，DMA2D的写发起能力仅支持一路。

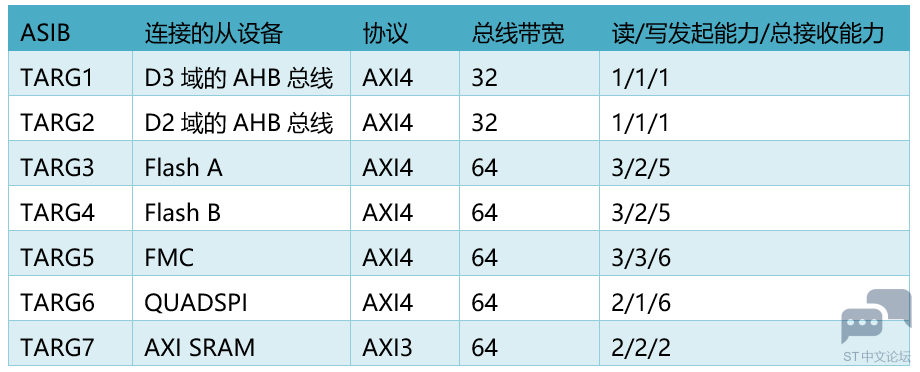

针对主控接口AMIBs，描述如下：
' R4 z0 U. Y2 d- I+ G2 D2 V
# |* v6 j: S- j) J: u0 s

跟上面表格的含义是一样的，同样重点注意最后一列，这里多了一个总接收能力（Total acceptance），也就是读发起能力和写发起能力同时执行的情况。

8 @4 i" V! [( q  @* K$ _3.5.4      A**线优先级编程
由于存在多个ASIB从接口访问AMIB主控的问题，这就涉及到谁先谁后等问题。所以A**线矩阵就做了一个基于优先级的仲裁方案。每个ASIB接口支持读通道和写通道分别设置，优先级从0到15。数值越大，优先级越高，默认情况都是优先级0。如果有两个传输同时到达AMIB主控接口，那么优先级高的ASIB接口传输优先处理；如果优先级相同的话，根据LUR方案选择（least recently-used最近最少使用情况）。

" `; M+ Y; I8 T6 N大家在实际应用中，可以根据实际情况进行设置，一般情况下使用默认值即可。
% Y$ Q6 o# b9 Z" D: F& {
$ B' L5 |4 D+ e, u. i* f& }% {3.6   STM32H7的总线互联

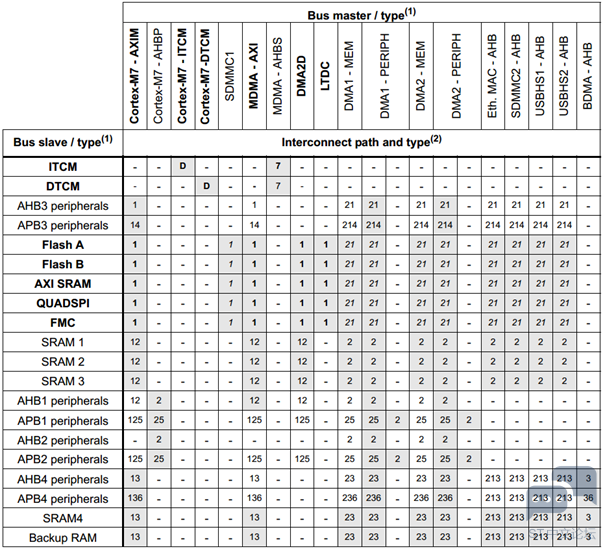

STM32H7的总线矩阵四通八达，但不是任意Bus Master总线主控端和Bus Slave设备端都可以相互通信的：

6 A" ^+ ?8 t) s3 A9 P

* ?5 c0 c/ B, h9 z
8 r, P' x! D' \- O0 Y  [黑色加粗字体是64位总线（ITCM，DTCM，Flash A，Flash，AXI SRAM，FMC等），普通字体是32位总线。

访问通路（每个小方块里面的字符）

( {- E) R& o- X8 Y8 g    任何有数字的表示有访问通路。
2 ~/ Z& h& \7 s3 o* i0 ~+ Q$ i8 x
1 J1 F& r& B/ z- \    短横杠“-”表示不可访问。
5 ?  ^, }, L# u0 o, k  V
" `& f9 t% V0 G% S6 m# Y    有灰色阴影的表示有实用价值的访问通路。
: s; O- c! s6 }& l. ~3 a8 }1 u) `
表格中具体数值所代表的含义
& x. }  g: T# u: z! ?+ Y+ K9 D/ `# x
    D=direct
* k6 y9 P% s0 d. [: p3 \
    1=via AXI bus matrix
3 q2 }" ~0 D$ E" i4 `  u2 Z
% n0 \, u6 B- b$ Z+ W    2=via AHB bus matrix in D2

; A+ j* K2 S/ w0 S5 M; y; g    3=via AHB bus matrix in D3
: _* \% z) M& \, C- D
    4=via AHB/APB bridge in D1
5 _' G9 o8 [, X, o* b% v# u
    5=via AHB/APB bridge in D2
6 s+ a3 ^) n8 @% F, N# W! \
0 d0 f/ Z. I7 M- p- I6 Z, \    6=via AHB/APB bridge in D3

    7=via AHBS bus of Cortex-M7
6 S9 P* {4 a# J* H0 O
    多个数值组合 = 互连路径以数字的顺序经过多个矩阵或/和桥。

1 x! o2 C8 O. l8 c6 R6 y5 W总线访问类型

普通字体表示32位总线。
% e  b5 C2 l$ o1 s2 J/ c
' I) X& b+ y+ Y$ P: J8 ]斜体表示32位总线主机端/ 64位总线从机端。
6 t0 o0 j! [0 N7 C( M
8 x# @/ x+ R, Y7 ^" b$ _. S2 ~粗体表示64位总线。

6 N1 \. f' u% z1 {当前要对这个图有个了解，后面章节讲解各个外设的时候要用到，比如DTCM和ITCM不支持DMA1，DMA2和BDMA，仅支持MDMA。

% w$ f' v+ h( n$ |7 _3.7   STM32H7的FLASH
. D  G* e3 k7 T$ R首次学习STM32H7，要掌握以下几点认识即可：

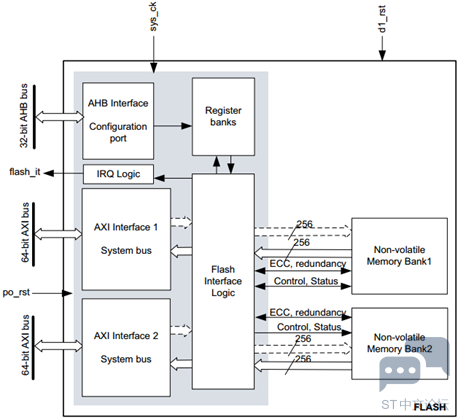

1、双BANK，每个BANK的带宽都是64bits，如下图所示：
& k9 ?7 }, {/ x% x0 ]
8 v2 O# d1 o# N7 J; ~6 M

2、H7中Flash的延迟和主频关系。
% X6 B# {+ R9 e

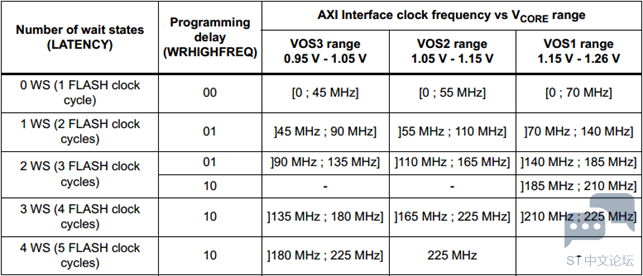

) ~/ M8 h8 F" k6 n: nH7中已经没有F1和F4系列中的ART Chrome加速，通过H7中的Cache加速即可。具体延迟数值和主频关系如下：
/ Y4 o6 ^8 U+ Z( r
" H/ V- r) O, _  R( n

对于上面的表格，大家可以看到，当延迟等待设置为0的时候，即无等待，单周期访问，速度可以做到70MHz。增加1个Flash周期后，访问速度可以做到140MHz。当增加到3个或4个Flash周期后，最高速度可以做到225MHz。

! k* A8 `4 U% R# M4 D1 {3、Flash编程操作（写）最好以256bits为单位进行，应用中也可以小于256bits，但是容易造成ECC校验出问题，所以不推荐。Flash读操作支持64bits，32bits，16bits和8bits。
- Q* s2 D9 M7 R0 v4 y5 P  I. I
4、Flash支持ECC校验，每256bits配10bit的ECC位，可以检测到1个bit并纠正或者检测2个bit。随着芯片的制造工艺水平越高，带电粒子能产生的位翻转就越多，此时的ECC是必须要有的，一般可以纠正1-2个bit。安全等级高的Flash类存储器和RAM类都是必须要带ECC的。

3.8   STM32H7的RAM
（注，学习本小节，优先回顾本章节3.5.1小节的框图，另外H7的RAM区也是支持硬件ECC的）
0 U' j. C: ?2 Q
STM32H7的RAM区分为好几个部分，下面分别进行说明：

/ l" R$ S" W" t, H$ ^9 _# f TCM区
$ v  p( _- N8 H! G) G
: ~0 k/ F0 g- ?( f3 L: Q8 CTCM : Tightly-Coupled Memory 紧密耦合内存 。ITCM用于运行指令，也就是程序代码，DTCM用于数据存取，特点是跟内核速度一样，而片上RAM的速度基本都达不到这个速度，所以有降频处理。
4 b: i" r6 J' ^" K
. M+ }+ c. F& y0 E3 Z! O# E速度：400MHz。
$ l4 p9 W: Z; v' m6 h
: l% R1 R& l. k7 c7 \* @DTCM地址：0x2000 0000，大小128KB。
1 S0 S# D$ e  U1 |0 b; R
+ J+ t) n: k) hITCM地址：0x0000 0000，大小64KB。
3 w9 [* h, ?- E- R- ?" O
  b& X& f$ q" J: Q; U6 i7 W7 \ AXI SRAM区
- a2 y, v, E8 k
1 q0 e7 \6 U+ F# C% _位于D1域，数据带宽是64bit，挂在A**线上。除了D3域中的BDMB主控不能访问，其它都可以访问此RAM区。

速度：200MHz。

地址：0x2400 0000，大小512KB。
0 [8 t3 Z) k% F/ \' c. s
- p3 e& R* F* G% M* Y) j1 J: L3 c用途：用途不限，可以用于用户应用数据存储或者LCD显存。

SRAM1，SRAM2和SRAM3区

位于D2域，数据带宽是32bit，挂在AHB总线上。除了D3域中的BDMB主控不能访问这三块SRAM，其它都可以访问这几个RAM区。
# W) {7 c1 L3 k' n* k
速度：200MHz。
) {7 O" [1 \* B3 O
1 A! b$ }9 I% C, L1 ^SRAM1：地址0x3000 0000，大小128KB，用途不限，可用于D2域中的DMA缓冲，也可以当D1域断电后用于运行程序代码。

' e# w" ]9 Q3 A8 _/ a- _( cSRAM2：地址0x3002 0000，大小128KB，用途不限，可用于D2域中的DMA缓冲，也可以用于用户数据存取。

* x# t  A6 s* o/ [( l( vSRAM3：地址0x3004 0000，大小32KB，用途不限，主要用于以太网和USB的缓冲。
- M) d/ ~4 T* P9 |: E( m& D
SRAM4区

, _- }+ S* w8 s! q* a5 R7 C+ F; [8 X位于D3域，数据带宽是32bit，挂在AHB总线上，大部分主控都能访这块SRAM区。

/ O+ P7 h9 _" M2 B4 a- _$ E1 d速度：200MHz。

" f+ [4 }; M/ G8 ^2 _地址：0x3800 0000，大小64KB。

用途：用途不限，可以用于D3域中的DMA缓冲，也可以当D1和D2域进入DStandby待机方式后，继续保存用户数据。
6 m  M+ e+ C& s$ Z
8 |( _/ f! Y8 V# t9 F Backup SRAM区

备份RAM区，位于D3域，数据带宽是32bit，挂在AHB总线上，大部分主控都能访问这块SRAM区。
! c: `( w. t7 [$ T% D0 E, p- t4 A
速度：200MHz。
8 o& \9 O) e6 |- j. j' _
地址：0x3880 0000，大小4KB。

用途：用途不限，主要用于系统进入低功耗模式后，继续保存数据（Vbat引脚外接电池）。
; x$ [. k1 Y8 K$ I# Y7 ]0 n3 l
1 ^! D, ?- E% F6 W4 A3.9   总结
% C4 o' [* q) Z$ C本章节就为大家讲解这么多，让大家对STM32H7有个整体的认识，后面章节将逐个进行学习。
