8.1   重要提示（必读）
# c; S* Y$ B  i/ Y( N    只要是MDK支持的调试下载器，基本都支持Event Recorder，本教程测试了JLINK，STLINK和CMSIS-DAP。
    务必使用MDK5.25及其以上版本。
    CMSIS软件包 要是使用V5.3.0及其以上版本，详情本教程8.3小节末尾的说明。
     为了实现Event Recorder组件的最高性能，最好将下载器的时钟速度设置到所支持的最大值，另外，根据需要加大EventRecorderConf.h文件中的缓冲大小，默认可以缓冲64个消息（动态更新的FIFO空间）。
    此调试组件不需要用到SWO引脚，使用标准的下载接口即可。以我们的开发板为例，用到VCC，GND，SWDIO，SWCLK和NRST。大家使用三线JLINK-OB也是没问题的，仅需用到GND，SWDIO和SWCLK。
1 a, j, ^& X& {* X% k( n; k8.2   Event Recorder简介
        前面的专题教程中为大家讲解了使用SEGGER的RTT功能来替代串口打印，比较方便。只是这种方法限制用户必须使用JLINK才可以。而使用Event Recorder的话，无此限制，各种LINK通吃。只要是MDK支持的即可。
, j4 ?9 |- g8 ]: s. r( T. F4 D/ e
        Event Recorder是MDK在5.22版本的时增加的功能，到了5.25版本后，这个功能就更加完善了，增加了时间测量和功耗测量的功能。
3 T% ~' U( e/ r" ?" W& A
        此调试组件不需要用到SWO引脚，使用标准的下载接口即可。以我们的开发板为例，用到VCC，GND，SWDIO，SWCLK和NRST。大家使用三线JLINK-OB也是没问题的，仅需用到GND，SWDIO和SWCLK。
  @  D% x* ]# _


  JTAG接口和SWD接口区别

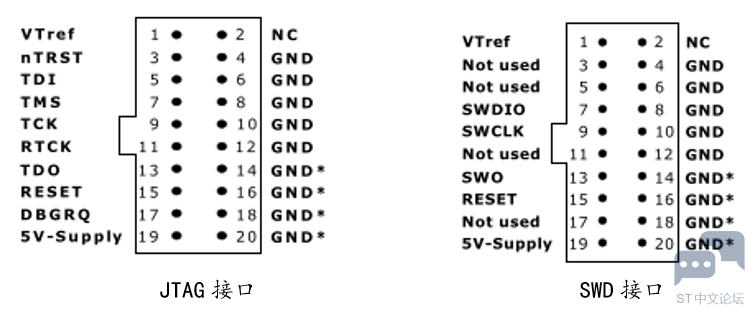

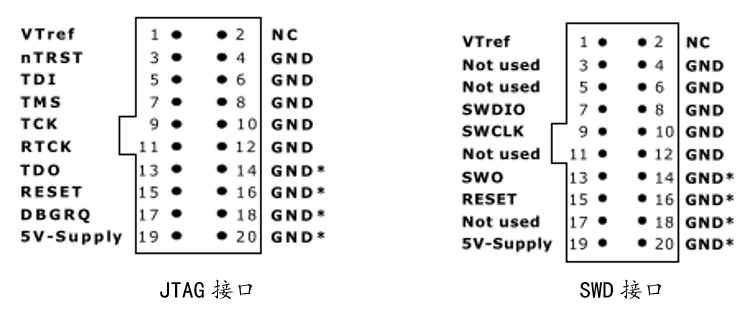

下图分别是20pin的标准JTAG引脚和SWD（ Serial Wire Debug）引脚，一般SWD接口仅需要Vref，SWDIO，SWCLK，RESET和GND五个引脚即可，SWO（Serial Wire Output）引脚是可选的。有了SWO引脚才可以实现数据从芯片到电脑端的数据发送。
! @8 g4 r+ Y6 F0 S- u$ F! L% ]  J, {
- C, y) B' H6 w

  词条 SWV（Serial Wire Viewer）
! K' V+ n2 |! J/ ]0 s% ?/ \* dSWV是由仪器化跟踪宏单元ITM(Instrumentation Trace Macrocell)和SWO构成的。SWV实现了一种从MCU内部获取信息的低成本方案，SWO接口支持输出两种格式的跟踪数据，但是任意时刻只能使用一种。两种格式的数据编码分别是UART（串行）和Manchester（曼彻斯特）。当前JLINK仅支持UART编码，SWO引脚可以根据不同的信息发送不同的数据包。当前M3/M4可以通过SWO引脚输出以下三种信息：

ITM支持printf函数的debug调用（工程需要做一下接口重定向即可）。ITM有32个通道，如果使用MDK的话，通道0用于输出调试字符或者实现printf函数，通道31用于Event Viewer，这就是为什么实现Event Viewer需要配置SWV的原因。
数据观察点和跟踪DWT(Data Watchpoint and Trace)可用于变量的实时监测和PC程序计数器采样。
4 w/ B  z/ c. E' S% g9 B+ {ITM 还附带了一个时间戳的功能：当一个新的跟踪数据包进入了ITM的FIFO 时，ITM 就会把一个差分的时间戳数据包插入到跟踪数据流中。跟踪捕获设备在得到了这些时间戳后，就可以找出各跟踪数据之间的时间相关信息。另外，在时间戳计数器溢出时也会发送时间戳数据包。
8.2.1        Event Recorder的特色
Event Recorder的特色主要有以下几点：

提升应用程序动态执行期间的检测能力。
  T4 o6 b* ?. P0 p6 T  q4 r+ m0 J支持的事件类型滤除机制，比如运行错误、API调用、内部操作和操作信息的区分。
( ?& Z( n% p! G$ ]' D' E# Z可以在任务中、RTOS内核中和中断服务程序中任意调用。
' Z: i0 _! f1 D! _/ M! G  U对于带ITM功能的Cortex-M3/M4/M7/M33内核芯片，执行记录期间，全程无需开关中断操作。对于不带ITM功能的Cortex-M0/M0+/M23，是需要开关中断的。
支持printf重定向。
各种link通吃，支持SWD接口或者JTAG接口方式的JLINK、STLINK、ULINK和CMSIS-DAP。
对于带DWT时钟周期计数器功能的Cortex-M3/M4/M7/M33内核芯片，创建时间戳时，可以有效降低系统负担，无需专用定时器来实现。
" b' |  {2 i( N: `1 n0 }Event Recorder执行时间具有时间确定性，即执行的时间是确定的，而且执行速度超快，因此，实际产品中的代码依然可以带有这部分，无需创建debug和release两种版本。
$ [/ w' m4 c2 g% q/ H. BRTX5及其所有中间件都支持Event Recorder调试。
8.2.2        Event Recorder是如何工作的

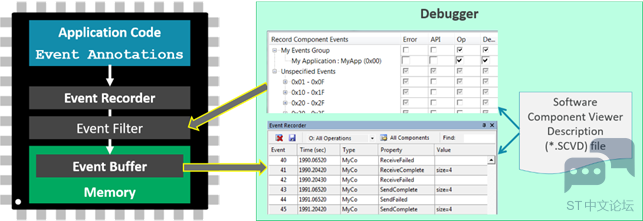

首先来看下面这张图：
) e: e9 y% ?7 T8 w, D* K! C- ]

在截图的左下角有个Memory内存区，在这个内存区里面有一个缓冲Event Buffer，其实就是一个大数组。MDK通过访问这个数组实现消息的图形化展示。为了正确的图形化展示，数组缓冲里面的数据就得有一定的数据格式。而这个数据格式就是通过左侧截图里面的Event Recorder和Event Filter来实现的。Event Recorder的API实现数据记录和整理，Event Filter的API实现数据的筛选，从而可以选择哪些数据可以在MDK的Event Recorder调试组件里面展示出来。
0 U; A7 p& q9 F" ?+ T
/ Y! |; x/ u, |# L# G) E2 S这就是Event Recorder的基本工作流程。

8.2.3  Event Statistics时间测量功能

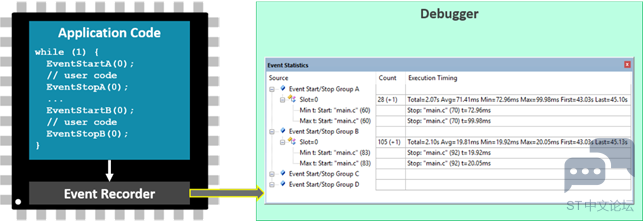

7 a: a1 B1 O. t" v5 ?# Z, FEvent Statistics提供的时间测量功能简单易用，在测试代码前后加上测量函数即可：

6 W: t4 }" f+ q; B+ h* t0 I

2 h. J2 G& c8 y( b/ l+ K4 Z, T. s
4 s! q0 f3 Z  a$ S8 e在本章教程程的8.6小节为大家详细进行了讲解。通过这个时间测量功能，用户可以方便测试代码的执行时间，从而根据需要，进行合理的优化，提高代码执行效率。

8.2.4  Event Statistics功耗测量功能
Event Statistics提供的功耗测量功能，当前只有KEIL的ULINKplus支持此功能，由于ULINKplus价格不便宜，一套5000多，大家作为了解即可，实际效果如下：

1 R, N4 G, k% h' C& P5 H& v% k% C

8.2.5  Event Recorder的实现原理
每条Event Recorder消息是由16字节的数据组成，32位的ID，32位的时间戳，两个32位的数据，共计16个字节。其中32位ID最重要，格式如下：

5 G3 u+ |" q* b  F" D* o! n' a

  B  e4 H# U# U- e: n

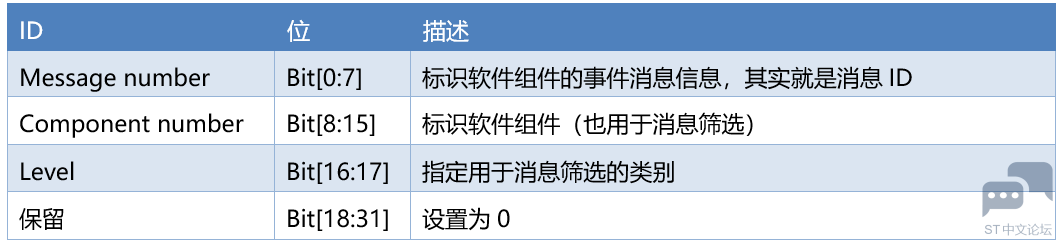

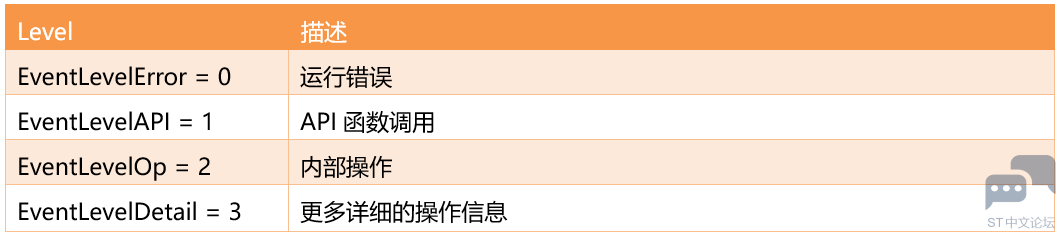

Level指定消息分类，主要用于消息筛选：
- b% |) |; T* I/ a* f" {5 P

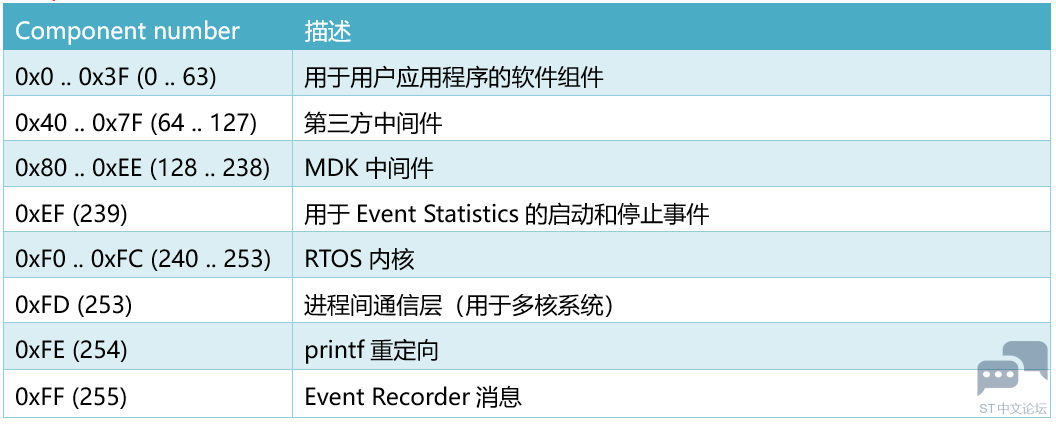

& A! b0 D4 D& Z! R6 gComponent number指定事件消息所属的软件组件，也可用于过滤：

9 ^- A% O  s/ {2 x看了下Event Recorder的源码，每条消息大体是一样的：
0 B9 F* n' d4 {) y6 m
( G- j  }  R3 y' @" i% h! r5 X2 T: B

1. typedef struct {
   5 m) k& i8 M0 ^3 b8 P) o
2.   uint32_t ts;                  // Timestamp (32-bit, Toggle bit instead of MSB)

3.   uint32_t val1;                // Value 1   (32-bit, Toggle bit instead of MSB)

4.   uint32_t val2;                // Value 2   (32-bit, Toggle bit instead of MSB)
   2 F# P0 u4 W' i; e
5.   uint32_t info;                // Record Information
   6 N( U! A4 J# _
6.                                 //  [ 7.. 0]: Message ID (8-bit)

7.                                 //  [15.. 8]: Component ID (8-bit)

8.                                 //  [18..16]: Data Length (1..8) / Event Context

9.                                 //      [19]: IRQ Flag
   : E+ n5 t; Z! P
10.                                 //  [23..20]: Sequence Number

11.                                 //      [24]: First Record

12.                                 //      [25]: Last Record

13.                                 //      [26]: Locked Record

14.                                 //      [27]: Valid Record

15.                                 //      [28]: Timestamp MSB

16.                                 //      [29]: Value 1 MSB
    . i2 |# J4 F0 a$ P* V: F5 |2 R0 H" i: [' w
17.                                 //      [30]: Value 2 MSB

18.                                 //      [31]: Toggle bit
    ; c+ R. r' X- F+ O1 U' H9 b
19. } EventRecord_t;

复制代码

其中参数成员info最重要，也就是前面说的32位ID，这里的说明与前面的说明稍有不同。这里是经过处理后，实际存储到Event Recorder缓冲里面的数据。
" J5 O$ F) I" f
2 D& ~) O8 H: ^$ L# b5 e" W对于Event Recorder，大家了解了这些知识点基本就够用了。

8.3   创建工程模板和注意事项
& E3 B/ |. l2 aEvent Recorder工程的创建比较简单，这里分步为大家做个介绍。

' B  S# ]/ C4 Y; j8 s  第1步：准备好一个使用MDK5.25或以上版本创建的工程模板。
5 _* ]( v& x# Y  h8 ?' G

, J! j, L# Z9 }# K* x0 V- z
  n2 @$ ?2 B: @' y& f, a  第2步：安装ARM_Compiler V1.4.0或以上版本（如果有最新版，直接安装最新的）
4 `8 H9 x. f3 o& a# a

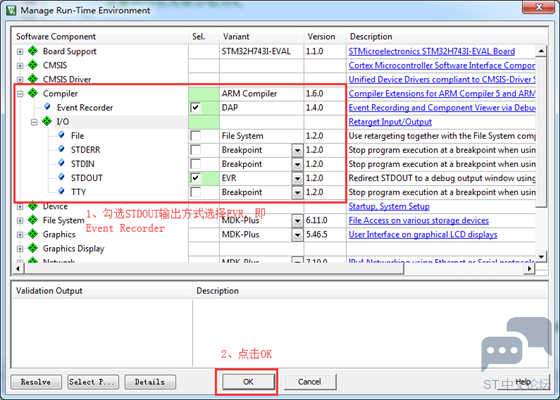

  第3步：打开MDK5.25或以上版本创建的RTE环境。
" m4 S7 p' Q7 S% i: c: e$ E

& C0 L4 Q$ [% n; w

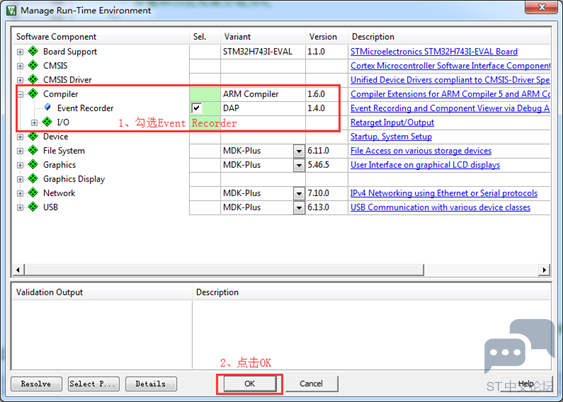

  第4步：通过RTE环境，为工程添加Event Recorder功能。
  |% w* a3 g9 k
- T8 e) `+ }0 Q  f

  第5步：为了实现printf重定向，我们需要将STDOUT的输出方式改为Event Recorder，即选项里面的EVR。
4 z5 z5 {' \! A0 |; }3 b4 n
4 E3 c5 P; l3 {+ F, F  B

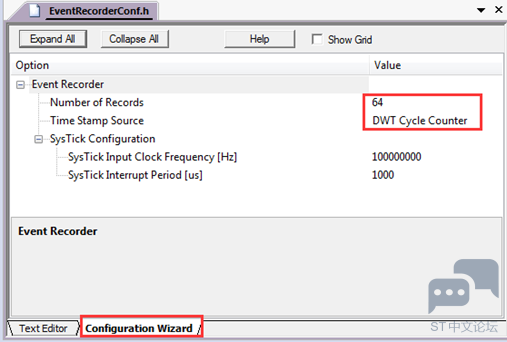

  第6步：打开通过RTE环境为工程添加的文件EventRecorderConf.h，配置如下：
% b! G) x; ]" K
1 b$ \; K# t9 b# [8 B5 Y9 {

% e; `: J/ G: z. ^# z: @5 L
% \9 p2 ?7 j6 `: M, n这里主要设置方框里面的两个参数。

Number of Records：表示Event Recorder缓冲可以记录的消息条数。

0 v5 _+ f: G: Z& cTime Stamp Source：表示时间戳来源，有如下四种可以选择，我们这里使用DWT时钟周期计数器。

1 U3 J: L" i" X: N  ?  u) X3 Y

" X* G5 p, A: p  R; [# @: \
6 T# D6 q* {6 @- |# P9 b! u# ~由于选择的是DWT，因此EventRecorderCong.h文件中的Systick Configuration配置就不用管了。
3 J" F# R1 N2 i0 _$ k: b
==========================
% P/ Z2 k! Q. L' m5 {, \. T

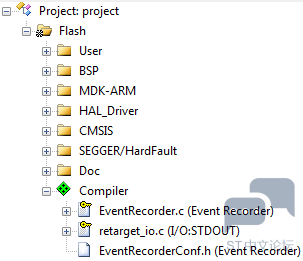

/ s; \2 ~7 z: R& |0 U通过上面的6步就完成了Event Recorder功能的添加，效果如下：

添加完成后，还有非常重要的两点要特别注意：

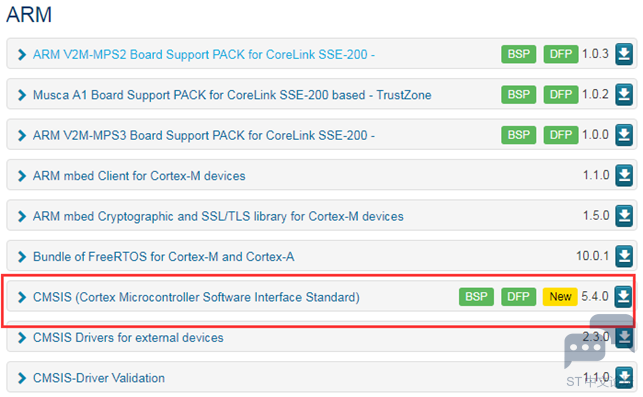

4 j% S' l5 R2 k0 L# Z+ S  第1点：一定要使用当前最新的CMSIS软件包，当前是V5.4.0（随着时间的推移，如果升级了新版本，直接使用新版即可）。
( d) a" S8 R/ k- L7 v
3 _! M- Z- o9 O7 h  @* T

" A, @, u) Q8 A* o
& E4 r, n/ P8 l: ?9 _0 e下载并导入到MDK后，需要大家更新自己现有工程CMSIS文件里面的头文件，可以直接将CMSIS文件夹中Include文件里面的所有文件全部删掉，替换为MDK安装目录如下路径里面的所有头文件：
/ A$ J  V) i; {  o+ D
8 e# ]2 ?: m3 w2 R+ hARM\PACK\ARM\CMSIS\5.4.0\CMSIS\Include。保证头文件都是最新的5.4.0版本。
! F4 M* P# n) f7 \( [: e

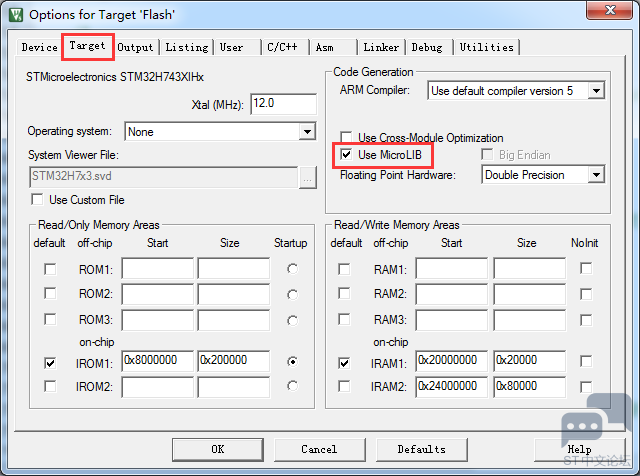

第2点：由于使能了printf重定向，大家的工程里面一定不要再做重定向了，比如fpuc，fgetc。另外当前选择了微库MicroLib：

' w' H' c/ |6 t

6 h  M9 E: m8 _9 k
8 S% K6 ?0 [( Q; p注意这两点后，就可以使用Event Recorder的功能了。
5 N+ A, x% U2 ^( o  n; b& U& R
8.4   Event Recorder事件记录的实现
4 V5 b7 h& U9 o# L" ~% k! aEvent Recorder的使用也比较省事，这里也分步为大家进行说明：

+ G7 B( }7 N0 M4 A* p  第1步：初始化，仅需添加如下两行代码即可。
  u' Y& s1 |& ?' U; `+ \: L

1. /* 初始化EventRecorder并开启 */
   / B8 z+ I' o. [3 E& j
2. EventRecorderInitialize(EventRecordAll, 1U);
   ) w1 t. X/ {( W! i# s- H; B  ~3 z
3. EventRecorderStart();

复制代码

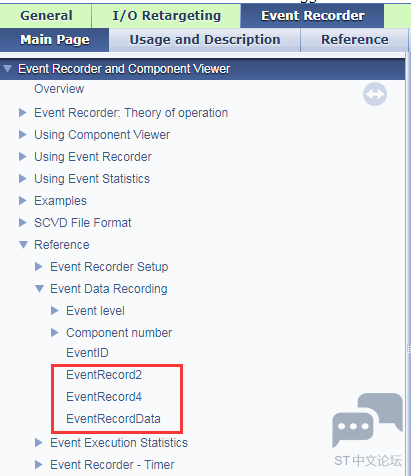

2 L+ C* P9 `7 S: ]& @4 z  第2步：调用Event Recorder的API就可以使用了，主要有以下三个API：
4 S# {- ?# K  Y. ?0 ?7 ~; e
EventRecord2：可以发送两个32位数据。

! `# ]3 U7 d; K% U8 ?EventRecord4：可以发送四个32位数据。
! u6 [/ F$ i8 J) ^/ f% c- j' t) i+ C  h
) z! a1 q; Y( k4 VEventRecordData：可以发送字符串。

显然这三个函数没有printf使用方便，所以对于这三个函数，大家做个简单的了解即可。教程配套例子里面有调用到这三个函数，可以操作熟悉下。这三个API的说明是在对应的help文档中，即MDK安装目录路径：/ARM/PACK/Keil/ARM_Compiler/1.6.0/Doc/General/html/index.html。
5 w' p% O2 T% P" m2 c  u3 p% H

1 s. {0 h4 T1 j) H  H$ L

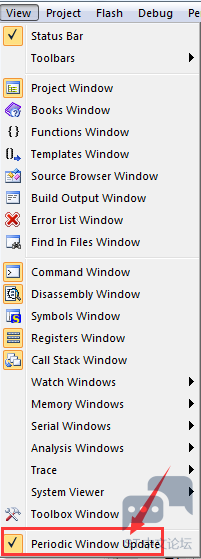

) H/ \( d  y# S. R  第3步：进入调试状态，选上周期更新：
# h8 |- T9 B( ^7 v- b
5 Y; V3 K2 C# e- x- L, r# ]6 t

$ O4 ~, X7 L) a+ }- O( `8 E点击全速运行：

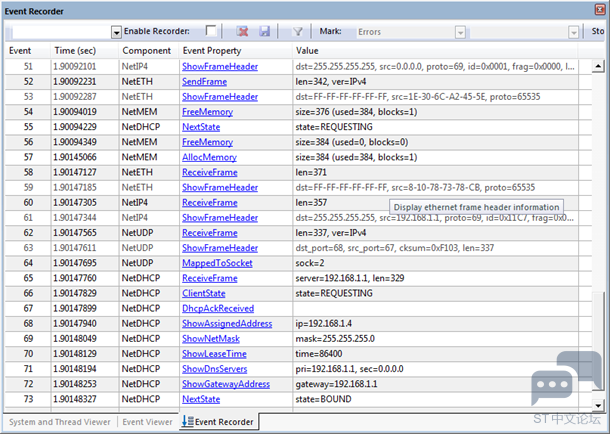

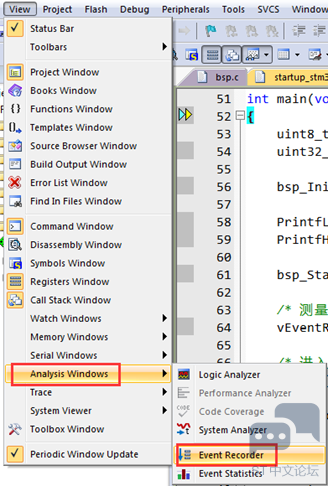

) j0 R# S5 Y# V# |1 P, ^& \然后将Event Recorder调试组件展示出来：

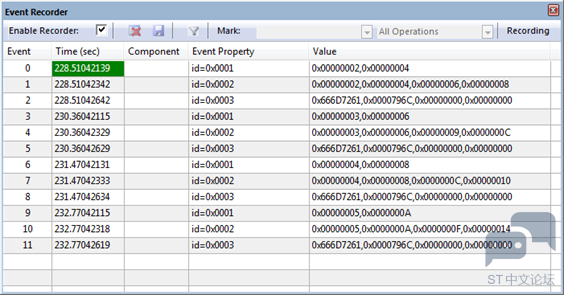

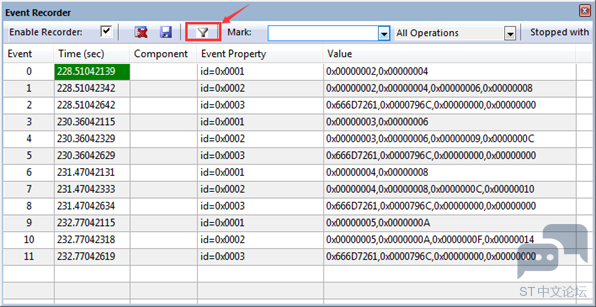

8 P7 B8 F8 h; X  g9 V效果如下：
6 j" a2 k! i) G5 }/ T

另外，这里有个知识点需要大家了解下，如果程序里面也调用了Event Statistics时间测量函数，那么也会在这个界面里面展示消息的，如何才能仅展示大家想看的功能呢？这就需要用到Event Recorder支持的筛选功能。使用这个功能需要大家先暂停全速运行，然后点击下面这个选项：
8 V# e& H& F; K& J# ?
0 a: n4 }5 m9 s' u

; M$ }5 E( B: M+ x- L

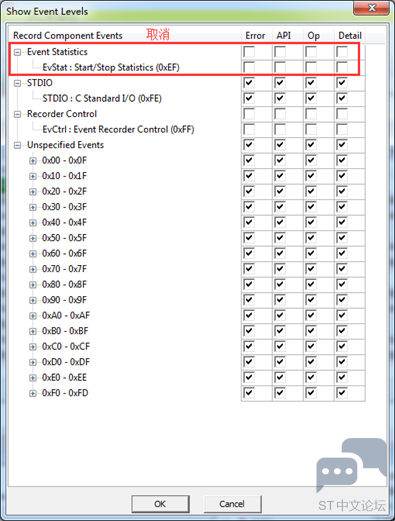

弹出的界面里面可以设置哪些选项显示，哪些选项不显示（勾上表示显示），我们这里取消Event Statistics的显示，设置完毕后记得点击OK按钮。
& A- L7 |: _/ U( e
4 l' Z  M' q/ c, E' q7 h1 X, }

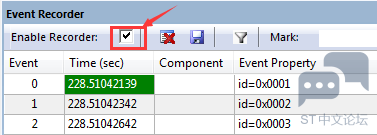

" J& D5 m* J: [) r这就不展示Event Statistics的内容了。再次启动全速运行前，下面这个选项的对勾别忘了勾上。

9 \# j" A# s- L( q
: Z& r9 w+ ]. l& l8.5   Event Recorder实现printf重定向

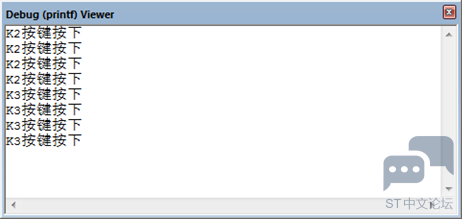

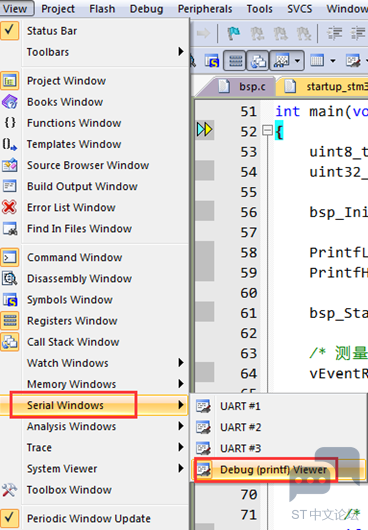

实现printf输出需要用到MDK调试组件中的Debug(printf) Viewer，输出效果就跟大家使用串口调试软件一样，可以输出中文和英文。
+ I& y( h- e9 l0 Q3 l3 f1 ], Z
3 h  [- u) f- \  l7 \: \MDK的printf调试组件使用方法跟本章8.4小节中的说明一样，点击调试，选中周期运行，然后显示Debug(printf) Viewer调试组件：

/ {- P5 I- F; a

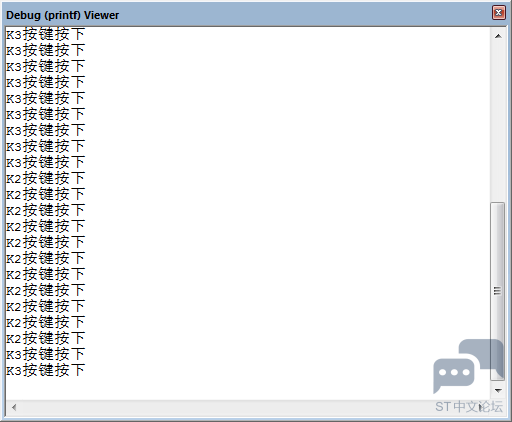

3 i6 g; Y2 c8 j( m  w' q效果如下：
+ v: }8 ^( W& N# w1 ~4 A

! g! n0 I/ M0 R- G- i  I4 B# Q
另外，还有一个知识点需要给大家做个补充，使用SWD接口的SWO引脚也是可以做串口打印的，并且也是通过这个调试组件Debug(printf) Viewer进行输出。只是这种方式的性能没有Event Viewer强，而且要多占用一个SWO引脚。



8.6   Event Statistics 时间测量功能的实现
) k( ~# m3 |( W- f" e时间测量功能简单易用，仅需一个起始函数，一个停止函数即可。当前支持4组，每组支持16路测量，也就是可以同时测量64路。

8 J& `: }% Y) A& s( V- d& D: }' i时间测量的API函数支持多任务和中断里面随意调用。

2 V$ k0 {$ q) N1、  测量起始函数：EventStartG (slot) 或者EventStartGv (slot, val1, val2)
( I" O, ]1 H2 A9 n) g
) a+ V* f' o+ Y: Q" U; |9 x 函数中的字母G是表示分组A，B，C，D，即实际调用函数为EventStartA，EventStartB，EventStartC和EventStartD。
  函数的第一个形参slot的范围是0-15，也就是每个分组可以测试16路。
  函数后面的两个形象val1和val2是32位变量，用户可以用这两个形参来传递变量数值给Event Statistics调试组件里面，方便图形化展示。简单的说，这两个变量仅仅起到一个传递变量数值的作用。
$ n- a# n5 [- w2、  测量停止函数：EventStopG (slot) 或者  EventStopGv (slot, val1, val2)
* c# W* `6 n$ v) i# \' G4 T; O
  函数中的字母G是表示分组A，B，C，D，即实际调用函数为EventStopA，EventStopB，EventStopC和EventStopD。
% E/ m; t$ d1 M% V. [  函数的第一个形参slot的范围是0-15，也就是每个分组可以测试16路。
函数后面的两个形象val1和val2是32位变量，用户可以用这两个形参来传递变量数值给Event Statistics调试组件里面，方便图形化展示。简单的说，这两个变量仅仅起到一个传递变量数值的作用。


; n1 e' y: b; `% F" v. W( K这里也分步为大家说明Event Statistics时间测量功能的使用方法。

+ S8 q1 |% K# @  第1步：初始化，仅需添加如下两行代码即可。
. D% z: F9 I# n6 S

1. /* 初始化EventRecorder并开启 */
   / L: D& a6 `8 k! V6 f3 y
2. EventRecorderInitialize(EventRecordAll, 1U);

3. EventRecorderStart();

复制代码

% ~" p" K, e" q4 \6 w( o  第2步：在要测量的代码前后加上起始和结束时间。
; b& C0 Z5 j- x$ J  H2 \% L% ?

1. EventStartA(0);

2. 测量的代码部分
   & l$ @# r1 O& g- e& y
3. EventStopA(0);

复制代码

" f1 A; `6 i+ x) N" g这里是用分组A的测量通道0。
: d1 ]) @# s. D8 j) u

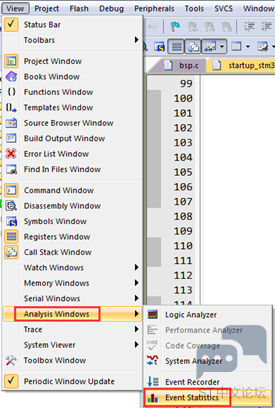

  第3步：跟本章8.4小节讲解的一样，点击调试，选择周期更新选项，然后全速运行。

  第4步：全速运行后，显示Event Statistics调试组件。
9 d) B, J" d, g- C9 {
& _' a: V: _/ A( }; o( f

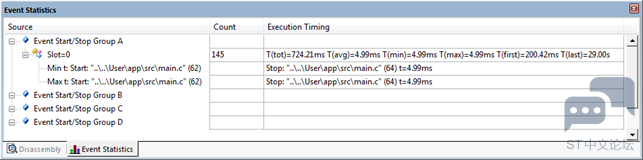

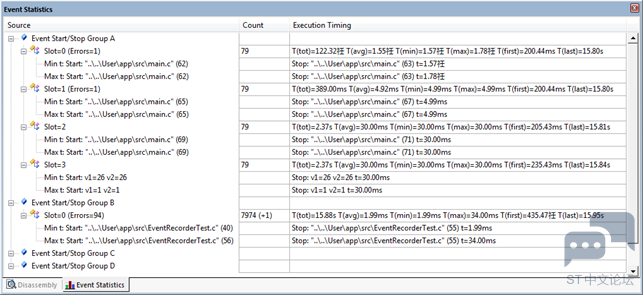

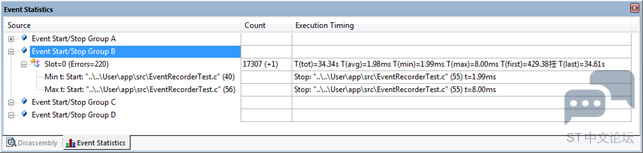

/ z& h. o8 E2 Y+ V- r# }比如我这里简单的测试了一个5ms的延迟函数，效果如下（测量时间是动态更新的）：
2 j! [% l+ x' f) K5 P9 l; j
; B5 J2 x# U+ q! g! J

! U/ s% \# ~2 h$ u, @4 q

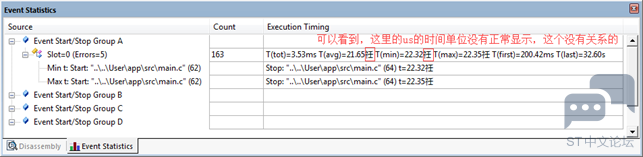

另外要注意一点，微秒的时间单位us可能无法正常显示，这个是没有关系的：
  t4 E6 K; G1 y$ p7 q

8.7   Event Statistics 功耗测量功能的实现
当前仅KEIL自家的ULINKplus支持功耗测量功能，这款下载器不便宜，一套5000多，大家有个了解即可，我们这里就不做讲解了。
& _- _% ?0 m% j; b
% Y2 j% ?1 ^8 i9 |3 @) T0 k8.8   Event Recorder对RTX5及其所有中间件的支持
. Q: z9 d% |2 m3 ^3 w" P$ V后面做RTX5及其所有中间件的教程时会为大家做讲解，这里让大家看下效果：

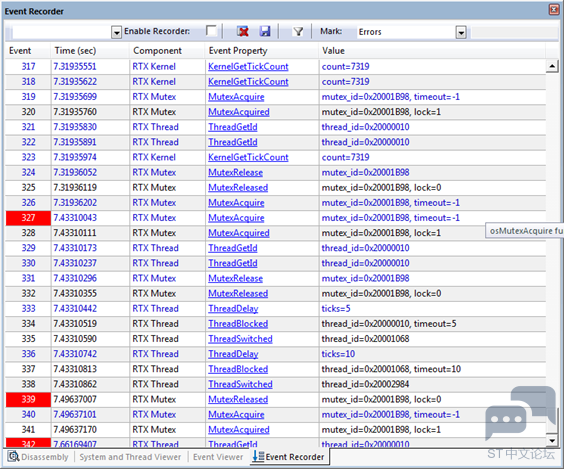

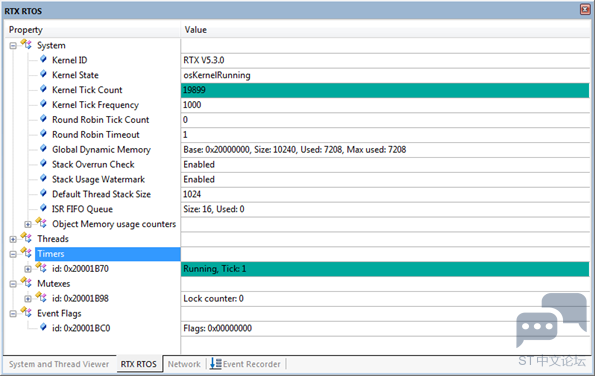

2 d( L. z7 g' R/ H3 v; p3 d  RTX5组件和使用Event Recoder的效果：

( `9 O' u# w8 ?

" X5 t+ e6 W) I1 c( t

4 a4 ~/ Y! R0 S  G. B  _0 ?
5 ?$ Y: R/ Q5 m$ Z/ a* l% f

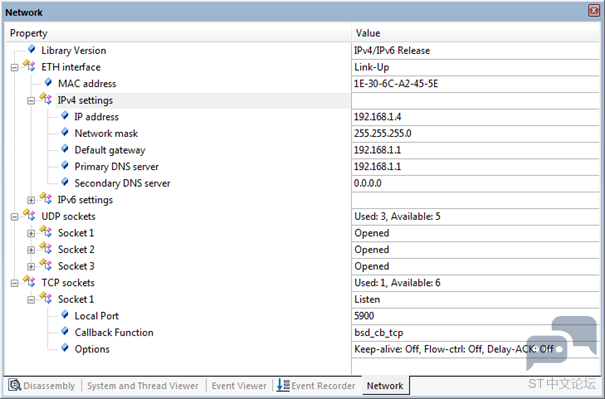

4 L" y) M( Y! O. T) R$ Z$ \  网络调试组件效果展示：

4 j  m3 |4 v' s- D4 ~6 _% N
$ |+ o. c2 r4 Q: e0 ^+ k

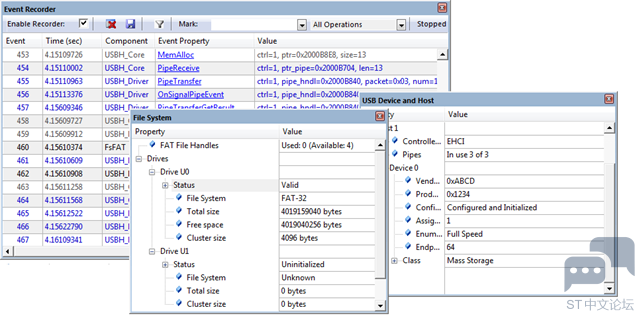

  文件系统和USB协议栈的效果展示:
  b4 q" G+ @8 F' [: F

$ v3 p0 ]6 b, G# ^' P# {2 g

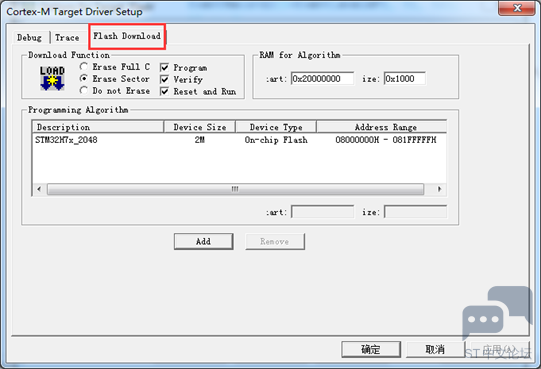

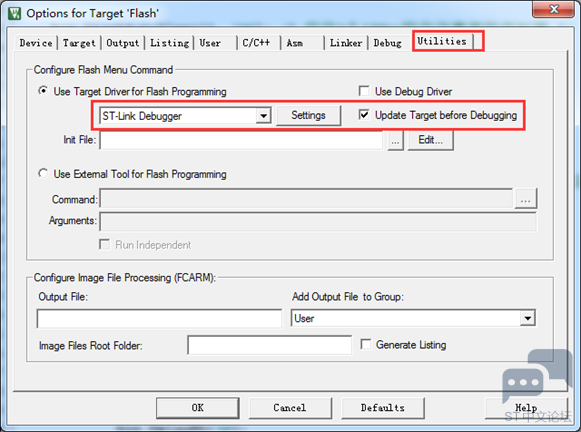

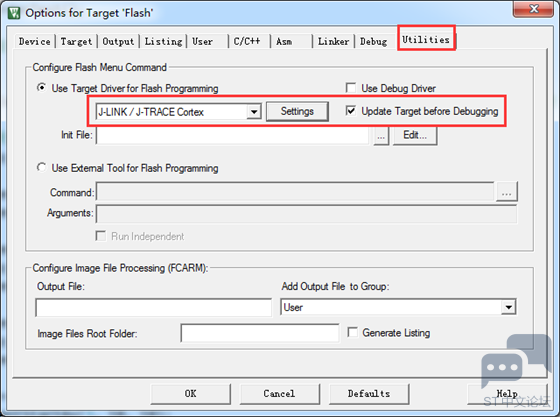

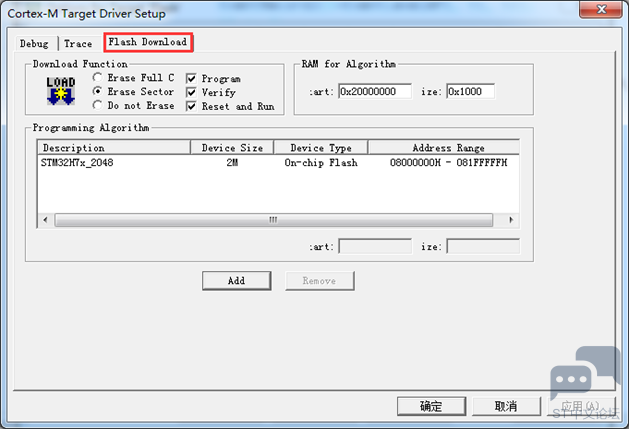

$ I/ W& Z, j$ U& ^. d# _8.9   JLINK配置说明

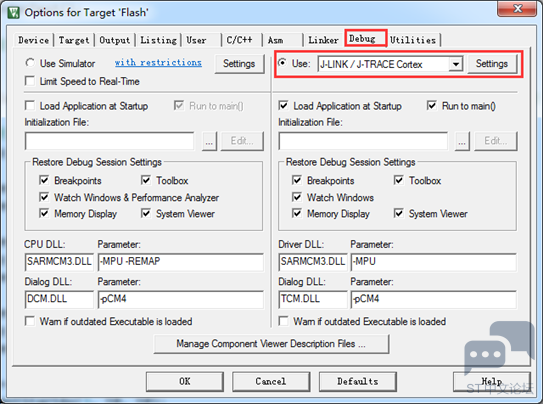

为了帮助大家更好的使用JLINK，这里将JLINK配置中关键的几个地方做个说明。

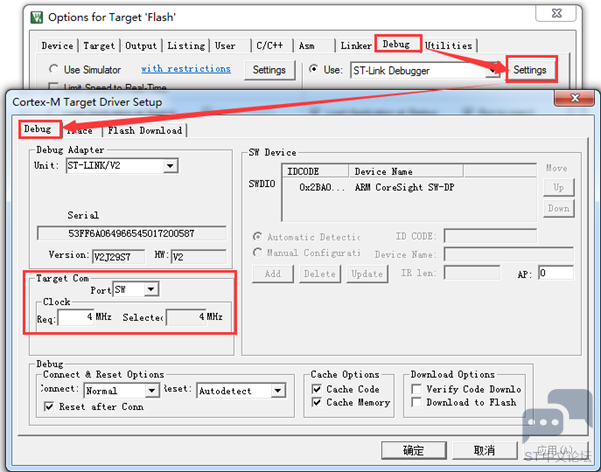

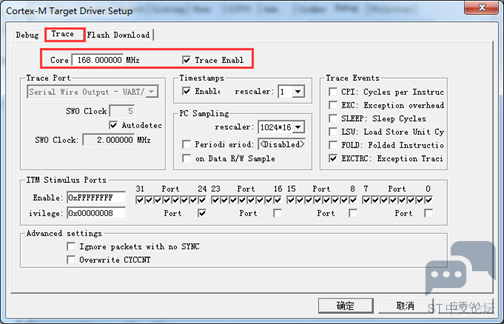

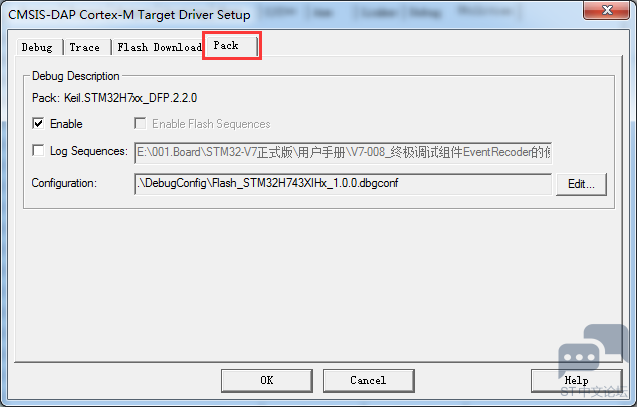

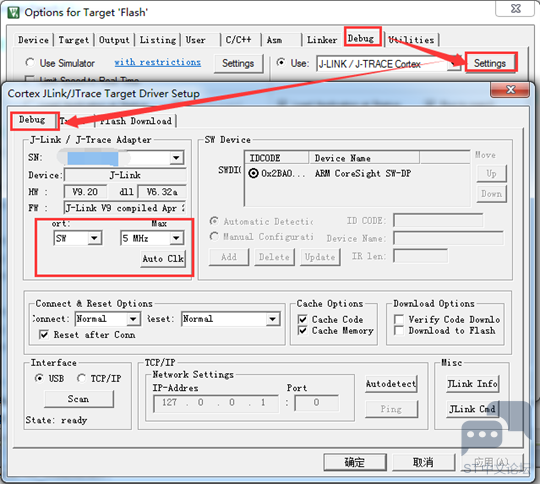

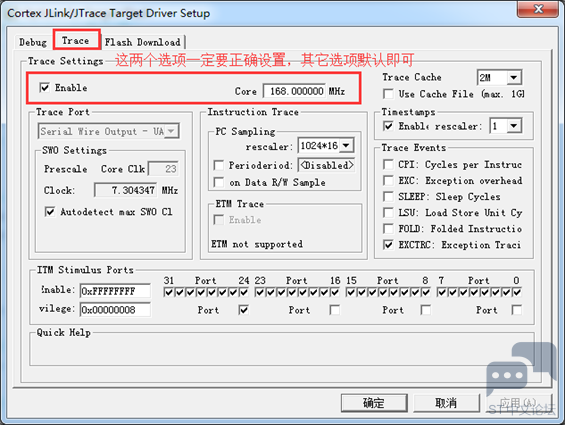

- @: Y; [0 W+ Q4 v. R  下面这个地方最重要，一定要正确设置当前系统工作的主频，如果不正确，会导致Event Statistics的时间统计不正确（对于H7，Core部分要填400MHz）。

# d6 |- b! a* {7 m, g/ s注：如果大家调试状态弹出SWD配置时钟超出范围的问题，可以考虑将上面截图中的Enable选项的对勾取消掉即可，但内核时钟一定要修改为芯片的主频。

另外，进入调试状态后，右下角的时间是否正常更新都没有关系：
6 v; R/ g  ^& V! a7 @

7 i) k0 s; n7 f  其它选项配置如下（只要大家的工程能够正常调试，配置就是没问题的）：

9 m, g5 c  @- B1 [+ i8 }7 Y

" z! [. v& L! ~) z- L: K! {" K

- N% d# Z  R, a2 i" n

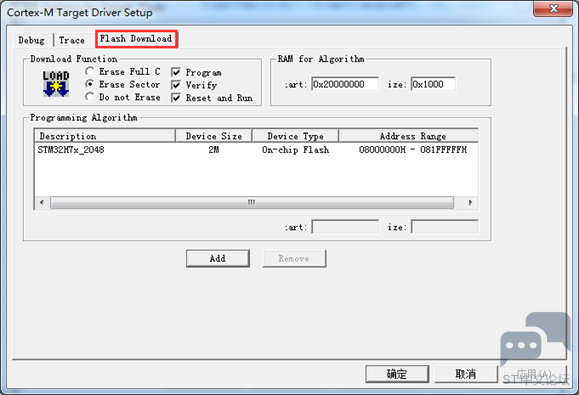

8.10 STLINK配置说明
3 c6 v8 m3 A; _4 W7 @为了帮助大家更好的使用STLINK，这里将STLINK配置中关键的几个地方做个说明。

. I  G. z3 r8 C6 |: b5 y  下面这个地方最重要，一定要正确设置当前系统工作的主频，如果不正确，会导致Event Statistics的时间统计是不正确的（对于H7，Core部分要填400MHz）。
  B8 B: K- G: M) y' o' [, {$ h
9 l  G( B! A; q2 @# a

% q& G: @5 t# M  ~' j: J/ V( H另外注意，进入调试状态后，右下角的时间是否正常更新都没有关系：
( t: ^1 D3 k5 \' o" O: N
- C( f  `, X/ w  N6 P4 W

其它选项配置如下（只要大家的工程能够正常调试，配置就是没问题的）：
$ v9 o! K) j: K/ P$ ~( L1 Q
- @' k, H" ~' n& B# ?! o! w# N

+ B( }, e* b( Z8 D, i5 v
$ [6 ~# a$ Y1 y( A0 I4 j

  r6 h1 y* ~; _+ D0 Z$ ~
5 {# ?* D/ y( h! }

5 W4 V7 |' H5 D# D" i
4 [% H1 O) d, ^, l; v& A8.11 CMSIS-DAP配置说明

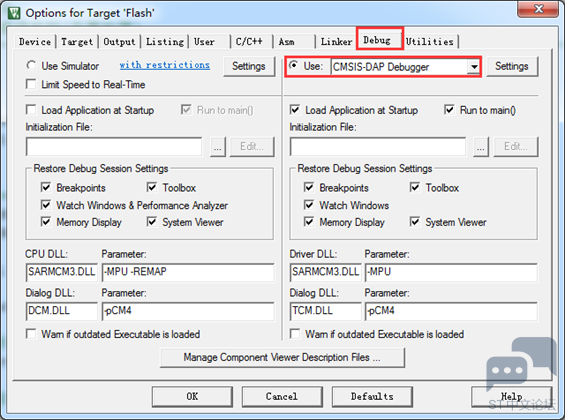

9 e- P" J/ E( T. A7 n7 _为了帮助大家更好的使用CMSIS-DAP，这里将CMSIS-DAP配置中关键的几个地方做个说明。

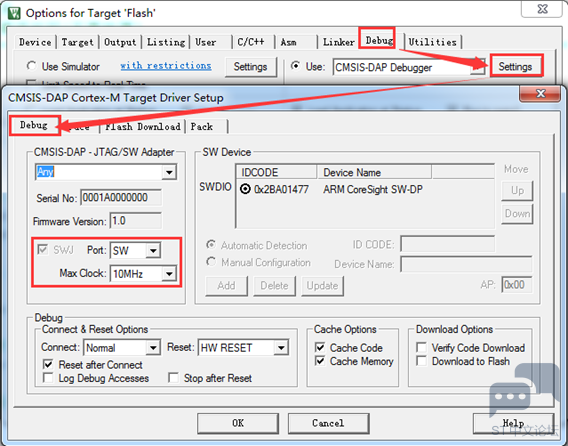

# U6 W* g5 x8 W5 T7 ], R, \  下面这个地方最重要，一定要正确设置当前系统工作的主频，如果不正确，会导致Event Statistics的时间统计不正确（对于H7，Core部分要填400MHz）。

) ?  _6 K) {6 D8 c; q  O' ^0 i

( S5 D5 }( |; Z% b
% a. J6 o- u2 t9 Z另外注意，进入调试状态后，右下角的时间是否正常更新都没有关系：

0 M+ k7 Q- |  [' d5 X

0 t! y) C' I1 ~8 B

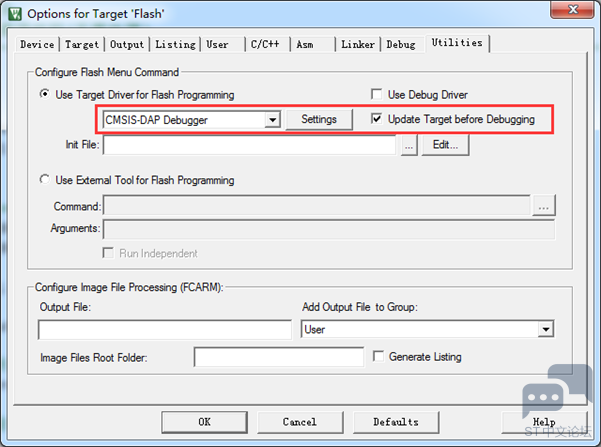

; z. {7 f  Z: e0 \- H9 z' z3 R- O7 h' D  其它选项配置如下（只要大家的工程能够正常调试，配置就是没问题的）：
* w) {3 f4 I* C) Y. a
2 a9 s3 T& X& L5 c* b; w9 m

3 m, V  f3 S; q* X0 z/ m

& A" F- R1 X4 K& L

0 ^' I+ ^- h( s. S) g8 S! N
: X* y" @, h* E  ?! G$ E

9 n& R+ t# d) p2 l0 O! C
4 ]6 Q# |( e. w( C. n2 w7 v
) H9 B/ Y% q* _- O8.12 ULINK配置说明
, _# k. _) q) w! m- t由于手头没有ULINK，这里就不做讲解了。如果大家需要相关配置，按照前面小节三款LINK的配置照葫芦画瓢搞一下即可，或者在MDK安装目录的路径ARM\Hlp下有对应的文档说明：
0 W: j' T! O# L5 v5 V& A* s

( R, X. e. W& j+ X8.13 配套例子
1 ?0 D) C4 S$ @1 Z) y; z1 M5 }本章节教程配套了如下例程，仅MDK版本。

  V7-008_终极调试组件EventRecoder的使用
+ V; q6 t# e" t

0 Q& ^" ]5 u0 a% t2 V具体代码实现也比较简单，以V6开发板为例，定义一个TIM6的中断，中断频率是500Hz，通过Event Statistics测量中断的执行频率。代码如下：

1. #include "bsp.h"
   * }% Y  ^* r- u1 o" e& W5 T, g
2. #include "EventRecorder.h"

3.
   1 W4 x6 J  e1 e  ]6 Z7 p
4.
   % C. o" j5 R6 n
5.
   $ h3 W! s$ R! y% m1 _& P
6.
     \- |% ~3 u% E' _) [* T
7. /* 定时器频率，500Hz */

8. #define  timerINTERRUPT_FREQUENCY        500
   ' i) ?2 ?$ a  b/ e  F) J$ R0 J, H
9.

10. /* 中断优先级 */

11. #define  timerHIGHEST_PRIORITY                10

12.

13.
    ! k( a" w0 E0 A* ?" @- m6 e
14. /*
    8 C6 n7 @9 C1 H, d& X( \4 ]+ v; f# y
15. *********************************************************************************************************

16. *        函 数 名: vEventRecorderTest

17. *        功能说明: 创建定时器

18. *        形    参: 无
    # y0 X4 n2 `! i8 d; m9 k
19. *        返 回 值: 无
    , v4 t' z+ N% K- m- C. x
20. *********************************************************************************************************

21. */
    + p  x6 _1 A2 B" H# D7 ]
22. void vEventRecorderTest(void)
    . Z* g% V! s( ~, K8 M- g
23. {

24.         bsp_SetTIMforInt(TIM6, timerINTERRUPT_FREQUENCY, timerHIGHEST_PRIORITY, 0);
    % c9 _2 c- C9 G4 A, Q6 Z  d
25.         EventStartB(0);

26. }

27.
    4 y0 x5 C1 K; \0 h
28. /*

29. *********************************************************************************************************

30. *        函 数 名: TIM6_DAC_IRQHandler

31. *        功能说明: TIM6中断服务程序。

32. *        形    参: 无
    5 e4 V' H" W- W6 K. n( `
33. *        返 回 值: 无
    + i) `2 i0 ]8 u' A1 h
34. *********************************************************************************************************

35. */

36. void TIM6_DAC_IRQHandler( void )

37. {
    ; \6 g% ?( c& o
38.         if((TIM6->SR & TIM_FLAG_UPDATE) != RESET)
    9 C8 @" y. ]( ^0 ~+ ~1 F
39.         {
    5 @; i# b, w9 c0 B* \
40.                 EventStopB(0);

41.                 EventStartB(0);

42.

43.                 /* 清除更新标志 */

44.                 TIM6->SR = ~ TIM_FLAG_UPDATE;
    2 S0 o5 t! _5 q; ?
45.         }
    5 C( a4 L: p, {; |% `4 t8 W
46. }

复制代码

效果如下，测量的平均频率是1.98ms，与我们设计的500Hz基本符合：

6 y9 F# ~  O* J: }

3 x. q$ d' `8 k4 O( E' l
应用程序的设计如下：

1. #include "bsp.h"                        /* 底层硬件驱动 */
   0 [+ q- R" A# t7 }
2. #include "EventRecorder.h"
   - h4 g3 J+ d9 {. t
3.

4.

5. /*

6. *********************************************************************************************************

7. *                                                      函数和变量
   ; w$ @+ O8 f, ]  w  A8 Z& t
8. *********************************************************************************************************
   * i+ E8 r% f! q9 Z+ [: _
9. */

10. extern void vEventRecorderTest(void);
    3 ]- f( d3 M0 M! `
11. uint8_t s_ucBuf[10] = "armfly";

12.
    8 X4 V) `* d6 Y
13.

14. /*

15. *********************************************************************************************************
    * r1 I! t5 O4 [8 t
16. *        函 数 名: main

17. *        功能说明: c程序入口

18. *        形    参：无
    . [" K# N" _1 S/ f, [) K' ]& R
19. *        返 回 值: 错误代码(无需处理)

20. *********************************************************************************************************
    - ~+ V/ k1 G1 A, O3 w9 H& I" L8 I
21. */
    & x& Q5 T- c& S- ?9 d
22. int main(void)

23. {

24.         uint8_t ucKeyCode;                /* 按键代码 */
    # _# v  Q/ a, [, G( E' |8 C% J' ]
25.         uint32_t t0 = 0, t1 = 0, t2 = 0, t3 = 0, t4 = 0;

26.
    5 `$ a7 U, F; y5 L5 \( ]
27.

28.         /* 初始化EventRecorder并开启 */

29.         EventRecorderInitialize(EventRecordAll, 1U);
    4 W5 y3 D$ K# R3 m' X1 |7 }
30.         EventRecorderStart();
    & J" z! K) F6 u8 f7 O; d
31.
    & l, D8 Y7 H9 {  H2 w
32.         bsp_Init();                /* 硬件初始化 */

33.
    - J6 P/ P! |" L; L( n* C
34.         bsp_StartAutoTimer(0, 200);        /* 启动1个200ms的自动重装的定时器 */

35.
    + i7 H8 l' H& q# @* H4 {
36.         /* 测量中断周期 */

37.         vEventRecorderTest();

38.
    : r* u; Y; |( L: \& g" ~
39.         /* 进入主程序循环体 */

40.         while (1)
    1 J4 C$ V3 E- S% _/ L
41.         {

42.                 bsp_Idle();                /* 这个函数在bsp.c文件。用户可以修改这个函数实现CPU休眠和喂狗 */
    # L# P, d( c1 x% H3 K
43.

44.                 /* 判断定时器超时时间 */
    ) f+ D8 H1 ?" c7 M- e
45.                 if (bsp_CheckTimer(0))

46.                 {

47.                         EventStartA(0);
    1 e8 G! j: t- p$ z# l
48.                         EventStopA(0);

49.
    5 N! M4 L& M0 k/ A4 ^
50.                         EventStartA(1);
    + g" b' G" V. c; [/ i) f/ A& j) X( o
51.                         bsp_DelayMS(5);
    9 I  Q% [1 t* e
52.                         EventStopA(1);
    * }5 [% \% J% N' d! \) X2 X9 l
53.
    ! X& o, _1 ?. N
54.                         EventStartA(2);
    $ C2 Z9 z) M' o8 V
55.                         bsp_DelayMS(30);
    ' L0 i+ R+ }* Y- I, n- C5 O+ h3 ^
56.                         EventStopA(2);

57.

58.                         t0++;

59.                         EventStartAv(3, t0, t0);

60.                         bsp_DelayMS(30);

61.                         EventStopAv(3, t0, t0);
    9 w7 [2 ^7 \- r/ F8 `8 h
62.                 }
    ( ~  O5 B2 L2 R+ X8 g, F) l
63.

64.                 /* 按键滤波和检测由后台systick中断服务程序实现，我们只需要调用bsp_GetKey读取键值即可。 */

65.                 ucKeyCode = bsp_GetKey();        /* 读取键值, 无键按下时返回 KEY_NONE = 0 */
    & q' X$ U- }0 }
66.                 if (ucKeyCode != KEY_NONE)
    ' L* X3 C6 W5 [0 R) b
67.                 {

68.                         switch (ucKeyCode)
    * I+ t/ q6 V9 `( q) A
69.                         {

70.                                 case KEY_DOWN_K1:                        /* K1键按下 */
    " w7 c' D1 ]' L; j" }
71.                                         t1 += 1;
    ) U$ m  x9 Y3 d  @6 z
72.                                         t2 += 2;

73.                                         EventRecord2(1+EventLevelAPI, t1, t2);

74.                                         t3 += 3;

75.                                         t4 += 4;

76.                                         EventRecord4(2+EventLevelOp, t1, t2, t3, t4);

77.                                         EventRecordData(3+EventLevelOp, s_ucBuf, sizeof(s_ucBuf));

78.                                         break;

79.

80.                                 case KEY_DOWN_K2:                        /* K2键按下 */
    9 ^7 c5 g' e; G5 d0 n; C9 ^8 I
81.                                         printf("K2按键按下\r\n");

82.                                         break;
    . u" e% `/ i$ [8 z$ g, x7 s
83.

84.                                 case KEY_DOWN_K3:                        /* K3键按下 */

85.                                         printf("K3按键按下\r\n");
    . J0 {. u# p* f
86.                                         break;
    . {, {2 Y: R' Y8 h" I& n
87.

88.                                 default:
    ' a, A9 \- A# }9 E
89.                                         /* 其它的键值不处理 */
    , \" b5 s' \0 L( [- ^% E
90.                                         break;

91.                         }

92.                 }

93.         }

94. }

复制代码

应用程序里面主要实现了三个功能：
+ \3 I& z6 I* r# @. |
  1、利用测量分组A实现4路时间的测量（第1路什么也没有测量，可以用来表示这两个函数本身执行占用的时间）。每100ms测量一次时间，效果如下：

  2、利用函数EventRecord2，EventRecord4和EventRecordData发送消息事件。按下按键K1进行更新，效果如下：
) f5 Y* E  _& Z

' D" p" L% K2 C  3、基于Event Recorder的printf重定向。按下按键K2或者K3会打印消息，效果如下：

* w' z* `6 G2 H

. a$ Z$ g- ?. T5 V1 {5 P8.14 总结
8 e* X- s/ F- d' I: i- q$ t: t( iEvent Recoder还是非常实用的，建议大家多使用几次，熟练掌握。基本用上几次就上瘾，离不开了，的确是工程调试的利器。
