10.1 初学者重要提示
' T% j6 H9 j# K1、  为了更好的学习本章知识点，可以看之前做的视频教程第11章
& ]! L' F0 V3 W; t' T* |( ~2、  本章节以MDK为例进行说明，使用IAR同理。
4 |( n3 P: D4 c
5 m4 B( I) s; f6 U# x10.2 MAP文件分析
6 n4 f; a' {- g7 p. R通过map文件，可以方便的查看工程ROM/FLASH和RAM的占用情况，包括单个源文件，甚至具体到每个函数的rom大小都给出了，通过这些信息可以很好的进行代码优化。MAP文件的内容可分为如下几部分：
/ Y7 M1 s4 l. [3 X2 i
/ |7 H8 z- ]8 [9 R- K! \  Section Cross References
  Removing Unused input sections from the image
- |1 e. f( @9 s" @$ z  Image Symbol Table (Local Symbols Global Symbols)
  Memory Map of the image
  Image component sizes
' I8 r* `. i! B3 h6 B下面将这个几个部分的含义逐一为大家做个说明。
( M* y, [# Q4 H& @" l5 {
5 y- Q" U3 ^7 A. M7 C8 n$ O. p' m10.2.1 MDK配置

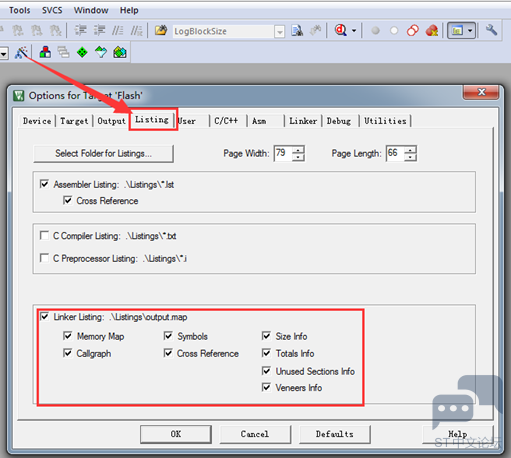

( t' O0 |- c- e6 i  K8 n- b* w& t要生成MAP文件，MDK中如下选项要选上：
% _( a$ m, A$ q1 K2 Q. b

4 \) |8 Y. c; O$ x* ^

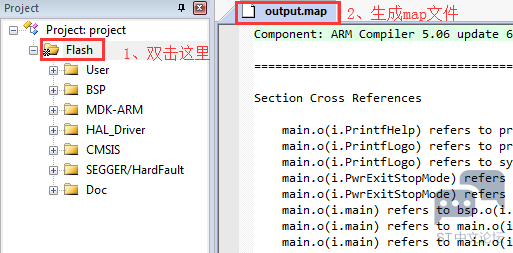

将工程全编译，且没有错误后，双击这里就可以看到生成的map文件了：
; \! K7 Q4 z4 x. b7 j* e1 P0 g$ d
2 t4 J$ J8 P. A! Q( [0 ^

10.2.2 MAP文件相关概念
认识MAP文件前先熟悉如下概念：

  段(section) ：描述映像文件的代码和数据块。
$ n4 |# g+ x: z/ P. [  RO： Read-Only的缩写，包括RO-data(只读数据)和RO-code(代码)。
  RW：Read-Write的缩写，主要是RW-data，RW-data由程序初始化初始值。
1 B  i" b4 ]( y+ ]1 J7 Z  ZI：  Zero-initialized的缩写，主要是ZI-data，由编译器初始化为0。
  .text：与RO-code同义。
/ K* O/ W7 ?7 T# v' J$ F  .constdata：与RO-data同义。
: f& Y' O3 L  P4 b  .bss： 与ZI-data同义。
3 N& `+ F. |, p# w: i# X- O  s  .data：与RW-data同义。
10.2.3 Section Cross References

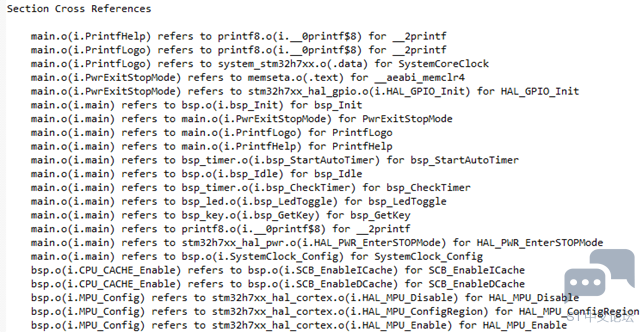

! s0 d7 V) l* ]9 f8 ^) S这部分主要是不同文件中函数的调用关系（部分截图）
% V  ^# X& u( {/ z1 K& b! H
3 f, ^: j% n# ]) n" Z

6 Z0 m, k2 x: X$ H; T1 p$ ]8 c
4 M/ q' g5 j. g+ z2 n) T' H( `比如这句：main.o(i.main) refers to main.o(i.PrintfLogo) for PrintfLogo表示main.c文件中的main函数调用了PrintfLogo。
& a7 w2 {& H5 C" i0 {5 o
* q- b" ~8 o0 A' k) I6 V10.2.4 Removing Unused input sections from the image

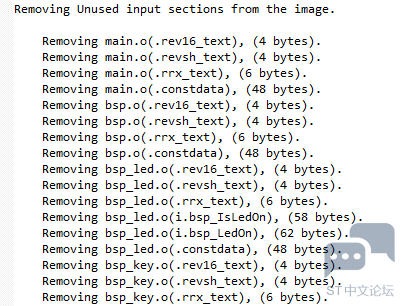

这部分主要是被删除的冗余函数，也就是添加到工程里面，但是没有调用到的，下面是部分被删除冗余函数的截图效果：
, |5 W4 }" y/ A5 w7 }6 j! Q, T

5 i$ S8 L3 ^5 `& K6 r) [

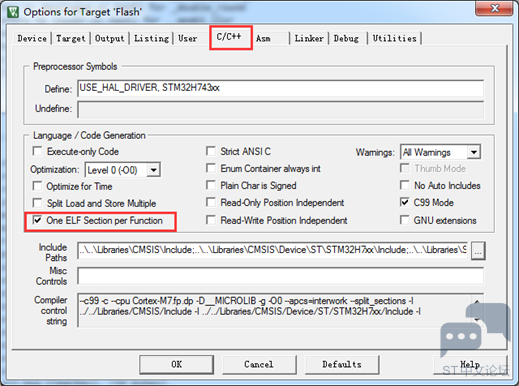

对于这个部分功能，用户最好将MDK中这个选项勾上，然后全编译工程，效果会比较好：

9 W$ h0 z: B% ~% ?, @- w

2 x0 `/ f7 g* ?4 t2 n$ |
; }8 I- ?* b9 A  R* B* b10.2.5 Image Symbol Table
Image Symbol Table主要分为两类，分别是Local Symbols和Global Symbols。

  Local Symbols

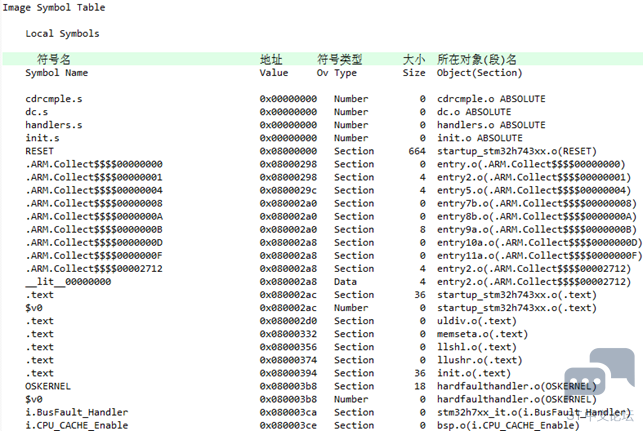

Local Symbols记录了用static声明的全局变量地址和大小，C文件中函数的地址和用static声明的函数代码大小，汇编文件中的标号地址（作用域限本文件），下面是部分截图：
) A- ~1 R4 s4 B* {. T4 {2 t! }
, r+ Q5 k: q5 o0 Y

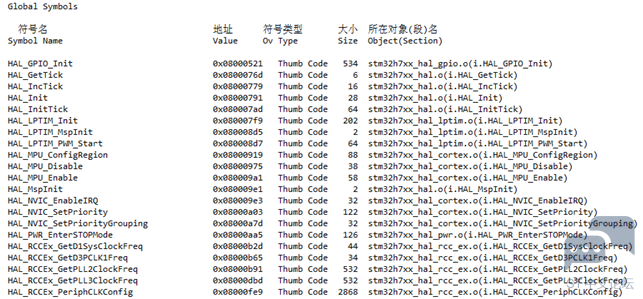

  Global Symbols
- D: m9 r1 o% D: a! i7 SGlobal Symbols记录了全局变量的地址和大小，C文件中函数的地址及其代码大小，汇编文件中的标号地址（作用域全工程），下面是部分截图：
  q# j# d9 Q7 u* Y  P

- p* Z; C! q) t" T! f
10.2.6 Memory Map of the image

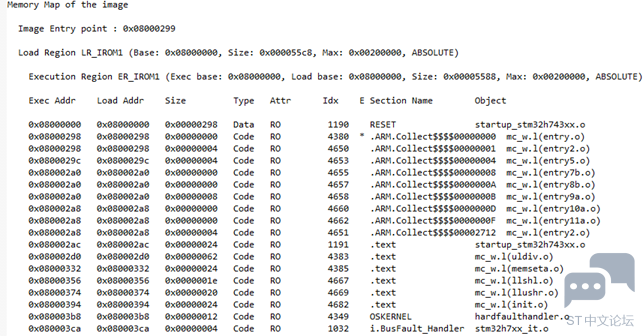

% w1 p* _! j" K# R映像文件可以分为加载域（Load Region）和运行域（Execution Region）：加载域反映了ARM可执行映像文件的各个段存放在存储器中的位置关系。下面是部分截图，另外映像中的入口点就是程序开始执行的位置。
7 v2 |0 f. x$ F
- J6 X+ _- ?# t$ \

# u1 Y6 S( O, Y8 f

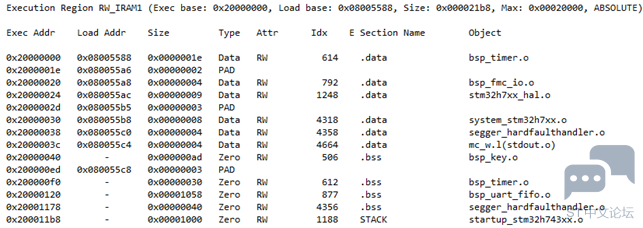

$ d4 b. j0 b8 ^  g! T) c运行域反映了ARM可执行映像文件各个段真正执行时在存储器中的位置关系：
: s9 L. E3 L' j
: T3 D# x$ c5 Q/ D* t+ L5 Y6 @, V: w

# m2 |- n1 c2 v1 p$ O" L

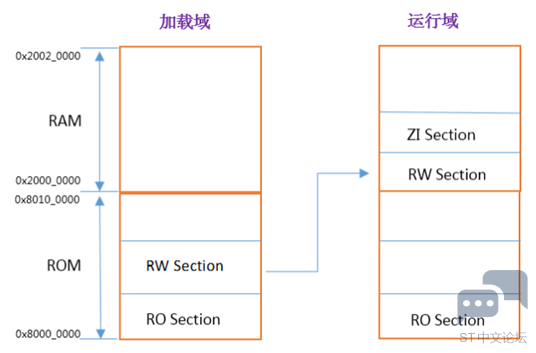

: K' f1 K+ x$ T3 B# ~8 v8 Q简单的说，加载域就是程序在Flash中的实际存储，而运行域是芯片上电后的运行状态，通过下面的框图可以有一个感性的认识：
  i  w; D1 T# L/ a& Q! K* Z

# S$ E1 {" q' \( k
1 z6 D' M: w4 [% k/ Q通过上面的框图可以看出，RW区也是要存储到ROM/Flash里面的，在执行映像之前，必须将已初始化的RW数据从ROM中复制到RAM中的执行地址并创建ZI Section（初始化为0的变量区）。
, {5 `( e6 o# L2 g/ {7 D
10.2.7 Image component sizes

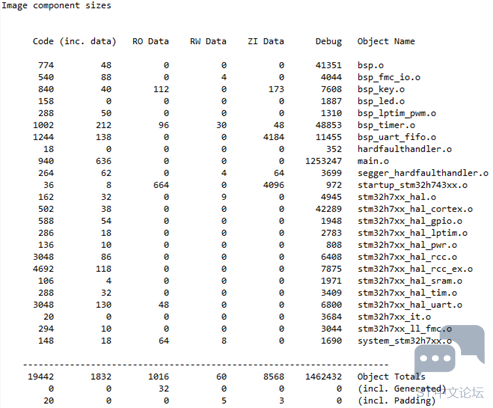

Image component sizes映像组件大小比较重要，比如下面内容代表的含义：

" N( ~5 f& `' R$ E8 k: i  Code (inc. Data) ：显示代码占用了多少字节。 在此映像中，有19442字节的代码， 其中包括1832字节的内联数据 (inc. data)，例如文字池和短字符串。
# a  W( C$ c: l2 S  RO Data  ：显示只读数据占用了多少字节（比如const char buf[] = "123456"）。这是除 Code (inc. data) 列中包括的内联数据之外的数据。
  RW Data ：显示读写数据占用了多少字节。
/ A: B9 }0 g4 d: v, |  D  ZI Data  ：显示零初始化的数据占用了多少字节。
  Debug  ：显示调试数据占用了多少字节，例如，调试输入节以及符号和字符串。
- z  w4 S8 h! d( t, b  Object Totals  ：显示链接到一起以生成映像的对象占用了多少字节。
  (incl. Generated)：链接器会生成的映像内容，例如，交互操作中间代码。 如果 Object Totals 行包含此类型的数据，则会显示在该行中。本例**有 1016 字节的 RO 数据，其中32字节是链接器生成的 RO 数据。
  (incl. Padding) ：链接器根据需要插入填充，以强制字节对齐。
) i, K- V  t3 G
$ `* {7 e  S5 A; j

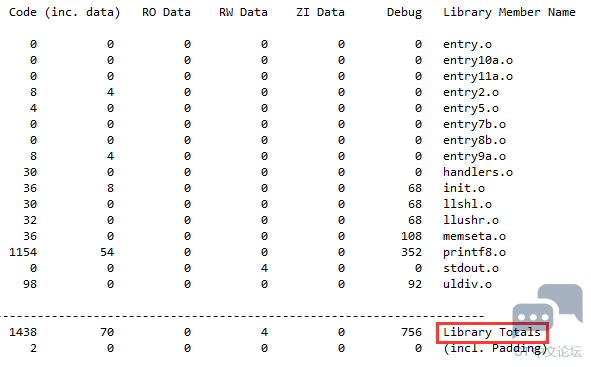

下面的Library Totals显示已提取并作为单个对象添加到映像中的库成员占用了多少字节。

+ _6 }. Q/ w0 `2 \( C

$ x+ ]! ]7 [2 g% {

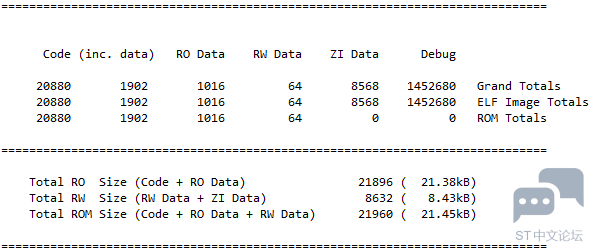

下面是我们经常要查看的内容：

- b1 Q/ Y. [; t$ I! N- |, u$ Y! i

4 _7 e5 ^& U1 _7 C! B8 q
  Grand Totals：显示映像的真实大小。
  ELF Image Totals：ELF(Executable and Linking Format)可执行链接格式映像文件大小。
3 a( S% E% [; L% e* {) g! ^  ROM Totals：显示包含映像所需的 ROM的最小大小。这不包括 ZI数据和存储在ROM 中的调试信息。
10.3 HTM文件分析
MDK将工程全编译，且没有错误后，就会生成此文件。以开发板配套例子为例，htm文件位于路径：\Project\MDK-ARM(uV5)\Objects。
8 h3 l9 F% y9 K
此文件的最大作用就是基本统计了所有被调用函数的栈stack使用情况（不考虑中断嵌套）。下面是整个工程的最大栈需求：

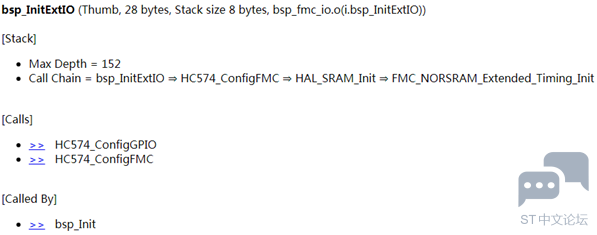

具体到每个函数也给出最大的栈深度Max Depth，同时也给出函数本身的代码量大小和使用的栈大小，比如函数bsp_InitExtIO，最大栈深度是152字节。函数本身占用代码大小（Thumb指令集）28字节，使用栈8字节。

( K4 l* k2 T7 L! x- v& W9 o* Z

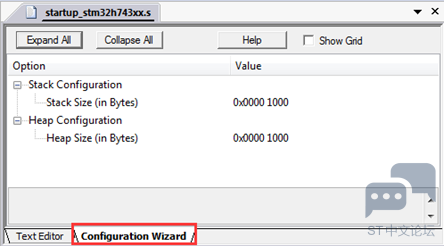

通过这个文件，我们可以合理的配置启动文件里面的stack大小：
) W& w% s/ a5 k8 w* o8 K

% |7 R( e+ ?- n
/ Z2 ~  B( x; S# |( E: G& P3 s  U10.4 总结
+ a  x- H# H3 Y* J: U1 s2 q本章节的知识点比较重要，务必要熟练掌握。平时开发工程项目时，可以多关注map文件和htm文件。
