11.1 初学者重要提示
  MDK本身也是支持硬件异常分析的，就是不够直观。
) A/ H; E2 O* V9 H  F  IAR8带的硬件异常分析比较好用，在本章11.6小节有说明。
11.2 移植方法
+ F# I, ^4 t/ j9 h2 o6 F直接移植SEGGER的硬件异常代码会有错误警告，这里针对IAR和MDK版本做了些简单修改，方便大家移植到自己的工程里面。
2 V% }; m6 W, l( X+ C' K) K
  MDK版本移植
源文件位于本章配套例子的\User\segger\HardFaultHandlerMDK文件夹，添加如下两个文件到工程里面即可。

- e  w+ Z# W, a9 [2 j6 `

" y( r4 R: f: J6 L) s
# D7 B. X9 y! p: X! H9 q! K5 q  IAR版本移植
0 q) V7 }+ |  k5 M4 [9 v4 d3 i源文件位于本章配套例子的\User\segger\HardFaultHandlerIAR文件夹，添加如下两个文件到工程里面即可。

) L; j3 s0 S' w+ n9 f

. N" K+ ?: u+ W: ~1 L在文件SEGGER_HardFaultHandler.c里面都添加了串口打印功能，方便不用编译器的调试功能时，通过串口打印提示是否进入硬件异常。

1. #define ERR_INFO "\r\nEnter HardFault_Handler, System Halt.\r\n"
   $ O, j1 b* n9 h; t; V  Z1 t0 V, {& q
2.

3. #if 1
   # }; z) ~% p, y
4. {

5.         const char *pError = ERR_INFO;

6.         uint8_t i;

7.
   + `5 H5 G. m5 B) g
8.         for (i = 0; i < strlen(ERR_INFO); i++)
   2 V! m& u  }5 s: r: l, E
9.         {

10.                 USART1->TDR = pError;

11.                 /* 等待发送结束 */

12.                 while((USART1->ISR & USART_ISR_TC) == 0);
    ) H4 w: C( s" b  a- M3 s& N
13.         }
    6 T5 U: j% r5 v- u
14. }
    / f" z3 r5 m6 Y4 T/ O
15. #endif

复制代码

11.3 MDK锁定硬件异常位置方法
9 P1 }3 y8 B+ t5 z4 M以本章配套的例子为大家做个说明。
6 e$ T% W' {8 _" }' V: R

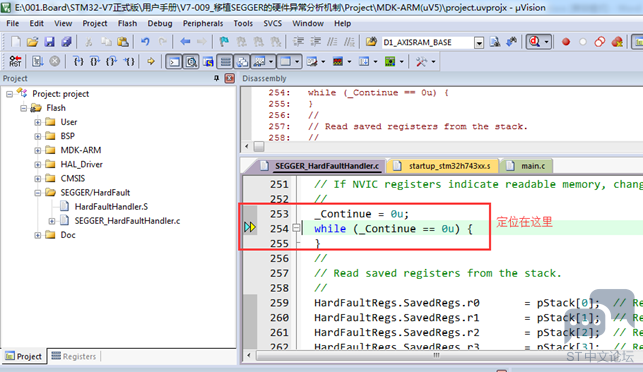

9 S! H, l* T" v& F% \1 _9 `1、测试方法比较简单，进入调试状态，全速运行，然后按下K1按键，就会进入硬件异常中断，此时停止调试，程序就会自动定位到如下位置：

1 }) ^% c; [. z$ l0 a+ w2、在Watch1窗口添加变量_Continue

1 j6 W; U6 `5 D, F% s

1 g0 K# S' j+ @: L; m0 m

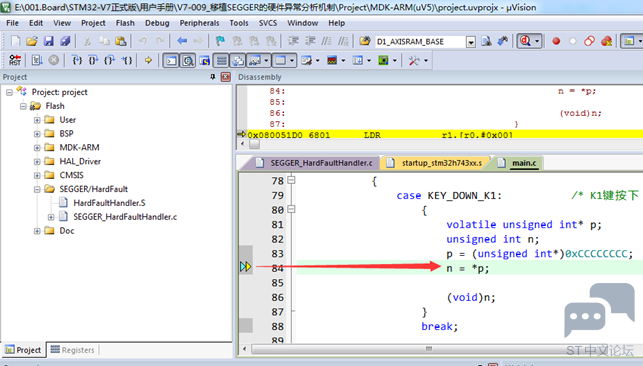

3、修改为任何非0数值，就可以继续单步调试。这个代码后面还有一个第1步中的while循环，也可以继续采用第2步的方法修改。退出硬件异常后就是大家进入硬件异常前下一条要执行的指令（可能还是这个函数本身，因为一个函数由多个指令完成）。定位到出问题的位置：
: b8 Z9 M. c( y, d( E, Z0 Q% N- S

( P0 |& ^8 c8 v11.4 IAR锁定硬件异常位置方法
0 l4 T, f0 G  L+ C$ _以本章配套的例子为大家做个说明。

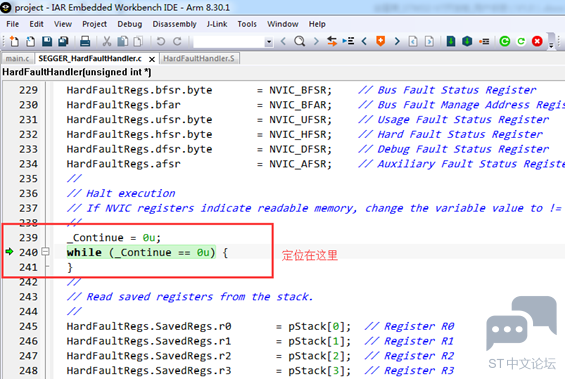

2 f9 C+ i/ P0 e# K1、测试方法比较简单，进入调试状态，全速运行，然后按下K1按键，就会进入硬件异常中断，此时停止调试，程序就会自动定位到如下位置：
$ J1 ?5 V) h4 N( p: W: f

2、在Watch1窗口添加变量_Continue

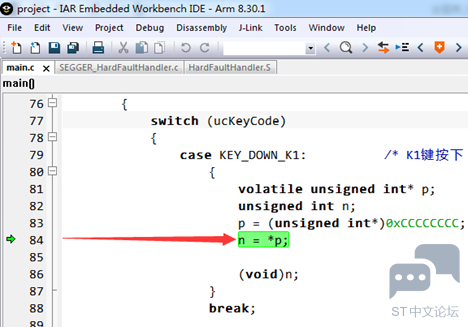

3、修改为任何非0数值，就可以继续单步调试。这个代码后面还有一个第1步中的while循环，也可以继续采用第2步的方法修改。退出硬件异常后就是大家进入硬件异常前下一条要执行的指令（可能还是这个函数本身，因为一个函数由多个指令完成）。定位到出问题的位置：
5 n$ K2 ~6 }% R- s7 m) `

* n! W# c6 Q  }. d, e7 c
11.5 硬件异常原因分析

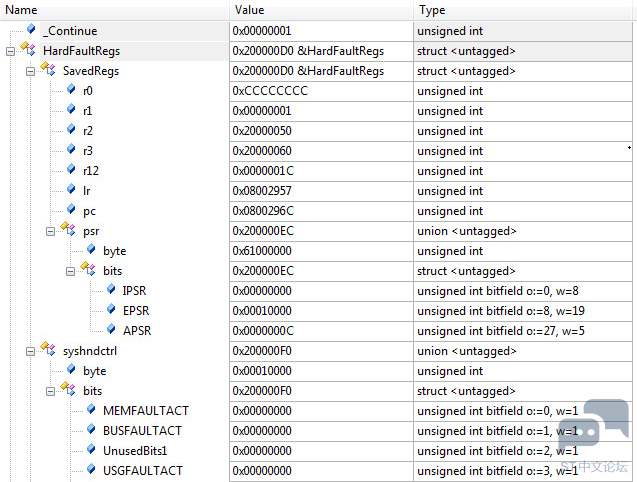

SEGGER提供的这个机制查找出问题的位置比较方便，具体原因需要继续在调试界面里面添加HardFaultRegs结构变量，这个结构体变量添加了所有大家想看的东西。下面是MDK调试状态查看部分结构体数值：
' n5 M( z1 W* l) h" P, F

2 P+ {' h" A3 h
- i" U: W  r) P( _- P具体上面的变量代表什么含义呢，代码里面有注释，查阅起来没有IAR自带的硬件异常提示方便（注意，下面的代码用到了位域）。
3 w1 |/ p5 B6 K9 D( P6 A, @
8 I0 H6 B9 ]7 U5 w1 S2 {  q+ Z9 T

1. #if DEBUG
   + p, C, Q. F8 u$ R' m! H* u
2. static volatile unsigned int _Continue;  // Set this variable to 1 to run further

3.

4. static struct {

5.   struct {
   ) @5 ]: i: ]9 e( q  [' N! I& `
6.     volatile unsigned int r0;            // Register R0

7.     volatile unsigned int r1;            // Register R1

8.     volatile unsigned int r2;            // Register R2
   5 a: T8 Z, ?4 t9 G2 n. S) @
9.     volatile unsigned int r3;            // Register R3

10.     volatile unsigned int r12;           // Register R12

11.     volatile unsigned int lr;            // Link register

12.     volatile unsigned int pc;            // Program counter
    ! ^# ]" N$ e* ]
13.     union {

14.       volatile unsigned int byte;
    $ m9 ?! Y. F' |9 [8 X; P
15.       struct {

16.         unsigned int IPSR : 8;           // Interrupt Program Status register (IPSR)

17.         unsigned int EPSR : 19;          // Execution Program Status register (EPSR)

18.         unsigned int APSR : 5;           // Application Program Status register (APSR)

19.       } bits;

20.     } psr;                               // Program status register.
    2 G" C0 p0 G- C0 |* m( a
21.   } SavedRegs;
    8 ]) q& c4 }7 F; Q- V
22.
    ) A3 Q; I0 T+ _4 Y
23.   union {
    0 b7 B8 N, [/ \" g
24.     volatile unsigned int byte;
      V- E2 ^4 e+ ]* Q$ |; i# L6 o! `" R
25.     struct {
    6 v$ u6 t* N+ R7 H7 ~
26.       unsigned int MEMFAULTACT    : 1;   // Read as 1 if memory management fault is active
    * N# G; b& t% t, Q* K/ M* {
27.       unsigned int BUSFAULTACT    : 1;   // Read as 1 if bus fault exception is active

28.       unsigned int UnusedBits1    : 1;

29.       unsigned int USGFAULTACT    : 1;   // Read as 1 if usage fault exception is active

30.       unsigned int UnusedBits2    : 3;

31.       unsigned int SVCALLACT      : 1;   // Read as 1 if SVC exception is active
    , r' F2 Q) `& [* H' L5 n) H5 p
32.       unsigned int MONITORACT     : 1;   // Read as 1 if debug monitor exception is active

33.       unsigned int UnusedBits3    : 1;
    4 {% j8 }# @+ T5 ]. Q. N) @
34.       unsigned int PENDSVACT      : 1;   // Read as 1 if PendSV exception is active

35.       unsigned int SYSTICKACT     : 1;   // Read as 1 if SYSTICK exception is active
    8 d+ t) X7 r) Y6 L1 A. D' t
36.       unsigned int USGFAULTPENDED : 1;   // Usage fault pended; usage fault started but was replaced by a
    6 \* e8 ^4 b! s4 G3 z) G- `5 g& w
37. higher-priority exception
    - M# m7 y9 A( C
38.       unsigned int MEMFAULTPENDED : 1;   //  Memory management fault pended; memory management fault started
    4 f% U1 Y( H5 D0 r  L
39. but was replaced by a higher-priority exception
      b: F  a8 o2 ?
40.       unsigned int BUSFAULTPENDED : 1;   // Bus fault pended; bus fault handler was started but was replaced
    ( X" d5 E4 ?2 O6 ~
41. by a higher-priority exception
    - f+ c9 D5 p7 p' @
42.       unsigned int SVCALLPENDED   : 1;   // SVC pended; SVC was started but was replaced by a higher-priority

43. exception

44.       unsigned int MEMFAULTENA    : 1;   // Memory management fault handler enable

45.       unsigned int BUSFAULTENA    : 1;   // Bus fault handler enable
    ; Y+ L2 h* v+ J- o& A
46.       unsigned int USGFAULTENA    : 1;   // Usage fault handler enable
    0 O% @$ T/ U) q  j
47.     } bits;
    % N2 i, `! j2 O( r, ~4 d$ y
48.   } syshndctrl;                          // System Handler Control and State Register (0xE000ED24)
    8 A- ~0 M5 P" q
49.

50.   /* 省略未写 */
    4 w: C: O9 ?, w0 P4 L
51.
    1 }+ f# u6 `, Z: m) `0 E8 t
52.   volatile unsigned int afsr;            // Auxiliary Fault Status Register (0xE000ED3C), Vendor controlled (optional)

53. } HardFaultRegs;
    7 I. V% O+ l& u, _8 W4 N. w2 V; E
54. #endif

复制代码

  M: p. t+ H1 S) \0 E11.6 IAR自带的硬件异常分析

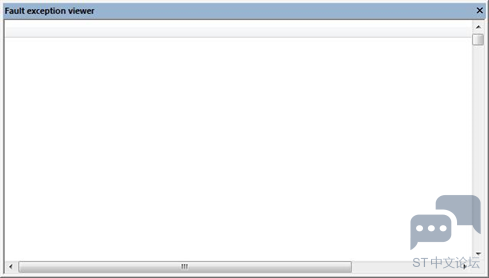

还以本章配套的例子为例，进入调试状态，全速运行，然后按下K1按键，就会进入硬件异常中断，此时停止调试，IAR还会弹出一个硬件异常错误分析，刚进来的时候也许是个空白
/ u. ?/ o+ L  q, a$ s
/ V9 h' a" Y9 Y# I

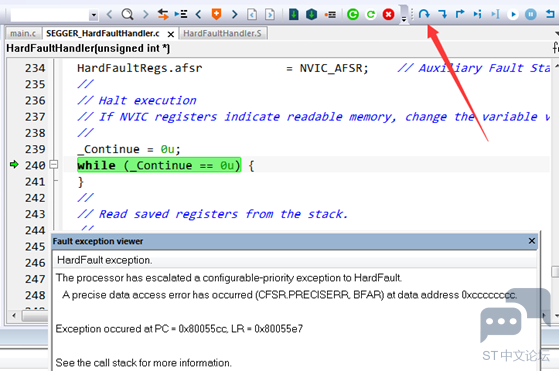

9 P0 D: p7 H: \8 R4 L4 D6 `单步调试刷新下就出来了：
3 y6 y" k  x) E8 R7 W- X

2 ~% o2 r5 d( r4 h( C9 f指出了问题的原因是操作的数据地址有问题。
/ x% |9 `" q, Z2 W
$ }; R& P/ Q* G7 ]8 i/ p11.7 实验例程
专门为本章节配套了一个例子：V7-009_移植SEGGER的硬件异常分析机制。大家可以按照本章教程提供的方法进行测试。

, a1 J7 d9 S3 Z11.8 总结
除了SEGGER的硬件异常分析方案，建议也测试下MDK和IAR的，以后遇到硬件异常问题，解决起来可以得心应手。
