53.1 初学者重要提示
: m# J# ]: a" p% O$ G  学习本章节前，务必优先学习第52章，需要对点阵字体字符编码有个认识。
! L/ `7 f' y' o  LTDC驱动设计和相关问题在第51章有详细说明。
  本章节为大家讲解的小字库和全字库方法，简单易用，是直接以C文件格式存储到内部Flash的。支持12点阵，16点阵，24点阵和32点阵的ASCII以及GB2312编码汉字显示。
53.2 使用MakeDot小软件生成C文件格式小字库方法
7 o4 Q. z) k0 b+ o" |) ?生成方法比较简单，这里做个介绍：

( {; p; ~6 L$ M  B( ~+ y3 j53.2.1 第1步，准备好显示的字符
比如要显示如下字符，采用16点阵格式：

1. 故人西辞黄鹤楼，烟花三月下扬州。

2. 孤帆远影碧空尽，唯见长江天际流。

复制代码

& v4 G2 r- ^2 I7 f. I53.2.2 第2步，复制要显示的字符到MakeDot小软件

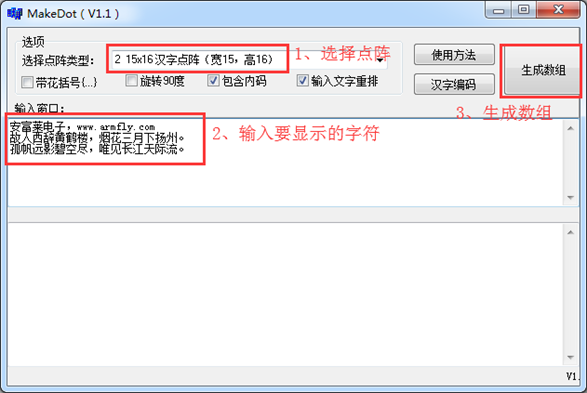

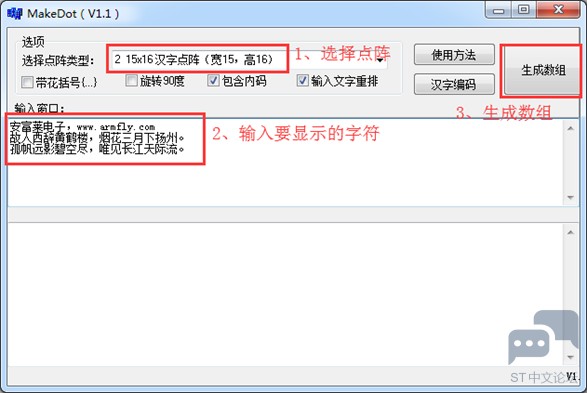

" E/ r" x* o& `! n% _* ~选择16点阵，并将要显示的字符复制到输入窗口：
' U' u: a) G$ r. C5 J. ~
: _  O& Y6 v* g. t8 o

8 P0 E6 ]2 }8 h, X7 v3 i

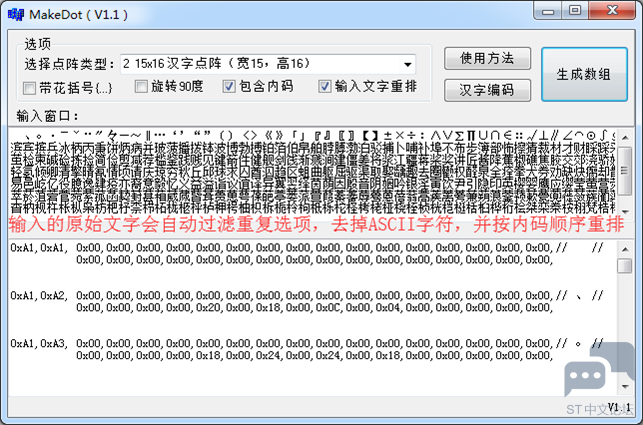

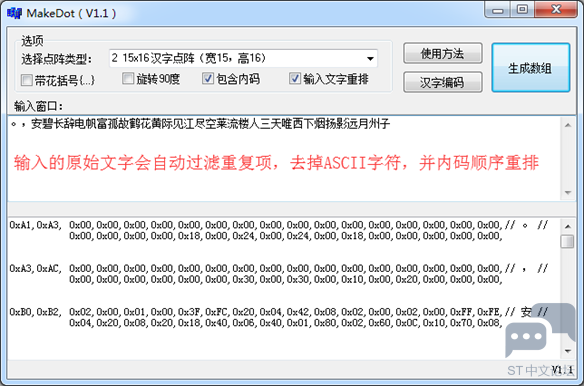

点击生成数组按钮后的效果如下：
# h2 F1 p2 {! \# {/ J8 A
; p5 M! C& e2 t( E

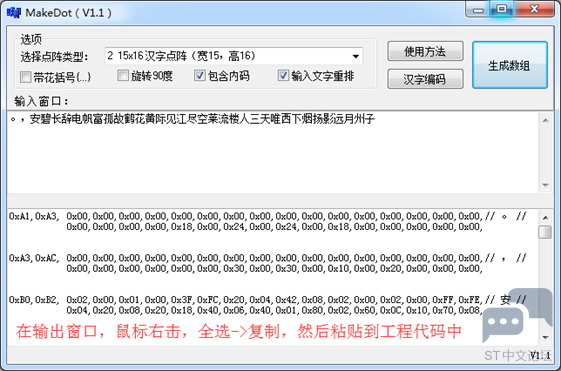

; u8 i3 E* E* Y. f; W1 D3 E53.2.3 第3步，复制生成的数组到工程中
在输出窗口鼠标右击，选择“全选”，然后再次鼠标右击选择复制。
2 U( s& h! X3 }7 z% B; \
# I; g* P. k4 p5 s* W# X1 H

$ w2 I, I2 `- F1 X6 x
) X: s7 P2 ^+ G+ `这样就可以粘贴到工程的hz.c文件里面：

/ u+ j  X% b/ O% `, C% I
2 d2 @) L/ m5 W( u将点阵数据放在相应的文件里面时要注意加上两个0XFF。hz.c文件的内容如下：
5 Q7 v3 K7 f  r  I
/*
    FLASH中内嵌小字库，只包括本程序用到的汉字点阵
# U5 Q9 R8 I  o. P    每行点阵数据，头2字节是汉子的内码，后面是16点阵汉子的字模数据。

1. */
   . G$ d& l9 J% ~
2.
   8 O" A; x" O- U8 b: [! q2 A2 {
3. #ifdef USE_SMALL_FONT
   " j+ l+ r* }4 K+ Y6 B
4.

5. unsigned char const g_Hz16[] = {
   3 |$ f+ ?0 H" V+ @  K
6.
   " M# Q6 k+ C" N' `" {! Z8 K
7. 0xA1,0xA3, 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,// 。 //

8.            0x00,0x00,0x00,0x00,0x18,0x00,0x24,0x00,0x24,0x00,0x18,0x00,0x00,0x00,0x00,0x00,

9.
   . v7 N) ^8 ?1 i
10.
    3 S4 e% S( _1 c" Y( q) ^0 F4 Z
11. 0xA3,0xAC, 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,// ， //
    % s8 y% ^1 Z& ?8 e& b, @
12.            0x00,0x00,0x00,0x00,0x00,0x00,0x30,0x00,0x30,0x00,0x10,0x00,0x20,0x00,0x00,0x00,

13.
    : a/ _5 e& n6 \' ^: N
14.

15. 0xB0,0xB2, 0x02,0x00,0x01,0x00,0x3F,0xFC,0x20,0x04,0x42,0x08,0x02,0x00,0x02,0x00,0xFF,0xFE,// 安 //

16.            0x04,0x20,0x08,0x20,0x18,0x40,0x06,0x40,0x01,0x80,0x02,0x60,0x0C,0x10,0x70,0x08,

17.

18. /* 中间部分省略未写 */
    - N8 a1 e! K  L. ]
19.

20. 0xD7,0xD3, 0x00,0x00,0x7F,0xF8,0x00,0x10,0x00,0x20,0x00,0x40,0x01,0x80,0x01,0x00,0xFF,0xFE,// 子 //
    & @' @% c3 R6 [& \/ {
21.            0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x05,0x00,0x02,0x00,
    3 r) w9 A9 u6 h5 n$ k
22.

23.

24. /* 最后一行必须用0xFF,0xFF结束，这是字库数组结束标志 */

25. 0xFF,0xFF
    . q  S" m& S, b9 F5 L0 I  l
26.

27. };
    ; Y1 u2 \. P0 y" {7 v( D0 X! R3 C8 |
28.
      v/ `1 B3 H/ ^8 H' D- t$ U
29. #else

30.     unsigned char const g_Hz16[] = {0xFF, 0xFF};

31. #endif

复制代码

添加完毕点阵数据后，在font.h文件里面使能使用小字库：
% @) O" Z8 l( U! d$ s' @
9 ^5 O) i4 l' g: ^1 W#define USE_SMALL_FONT     /* 定义此行表示使用小字库， 这个宏只在bsp_tft+lcd.c中使用 */
- E$ f+ G+ v& t, i- Q' Y
至此就完成了小字库的汉字添加，用户就可以在使用16点阵时显示第1步中转换的字符了。

53.3 使用MakeDot小软件生成C文件格式全字库方法
生成方法比较简单，这里做个介绍：
8 K5 V! Z( d1 x6 x3 O9 W
( S* {/ j  S+ x/ X' Q' E53.3.1 第1步，准备好GB2312字符集

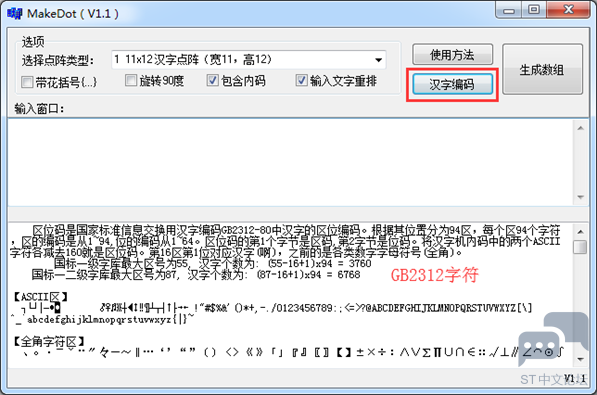

9 T- c: }9 u8 v; h7 [3 k6 V+ P% PGB2312字符集已经在MakeDot小软件里面存好，点击汉字编码按钮可以看到：

" S. u, M8 \. k* H% @; C  H

53.3.2 第2步，复制GB2312全部字符到MakeDot小软件

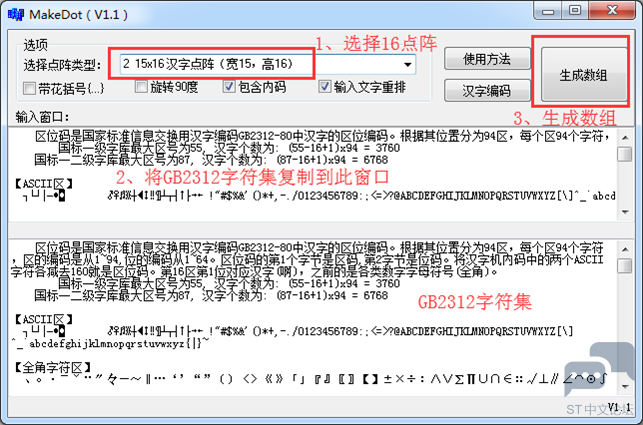

# D  y" v' ^' ^  U$ y复制MakeDot小软件中GB2312所有字符到“输入窗口区”（在GB2312字符显示区，鼠标右击选择全选，之后就可以复制了），

4 C/ c( U  A' H8 l' G$ ^$ I, s

3 O9 ]9 O! o, d; h) P! _8 T3 L

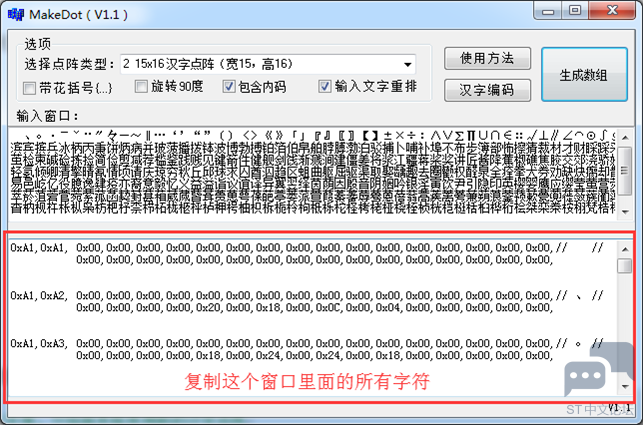

. ^6 [# A/ z& X' U* m/ N. c点击生成数组按钮后的效果如下：
, k& k  o' W- R

5 [9 L( i# J. Q1 l. x4 o53.3.3 第3步，复制生成的数组到工程中
8 @/ L9 T! x# ?7 Q在输出窗口鼠标右击，选择“全选”，然后再次鼠标右击选择复制。

+ C9 N( O' f1 T  n9 u
这样就可以粘贴到工程的hz.c文件里面：
- I, G0 m6 y7 T# _, |5 {! w6 j

将点阵数据放在相应的文件里面时要注意加上两个0XFF。hz.c文件的内容如下：

! }/ J$ h9 [# d

1. /*
   9 s& p+ s+ U5 T9 f
2.     FLASH中内嵌小字库，只包括本程序用到的汉字点阵

3.     每行点阵数据，头2字节是汉子的内码，后面是16点阵汉子的字模数据。
   " t# y8 w1 r: c
4. */

5.

6. #ifdef USE_SMALL_FONT
   0 u3 S  W3 T; c8 |& M. {# S
7.
   2 C; J" j; \/ j/ D- |3 w# G: C
8. unsigned char const g_Hz16[] = {

9.
   + q  z/ b( |7 R7 r2 S, ~
10.

11.
    $ I) H1 h: s9 x# |. d. O
12. 0xA1,0xA1, 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,// 　 //

13.            0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,

14.

15.

16. 0xA1,0xA2, 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,// 、 //

17.            0x00,0x00,0x00,0x00,0x20,0x00,0x18,0x00,0x0C,0x00,0x04,0x00,0x00,0x00,0x00,0x00,
    $ r3 X" f4 h  }  \3 r" }; O
18.

19.
    % L: a& A5 X. S+ Y8 N
20. 0xA1,0xA3, 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,// 。 //
    ! ?8 p, u7 j5 \: s2 M, O
21.            0x00,0x00,0x00,0x00,0x18,0x00,0x24,0x00,0x24,0x00,0x18,0x00,0x00,0x00,0x00,0x00,

22.
    6 }0 {% s* j9 t# L1 N5 a. p# o
23. /* 中间部分省略未写 */
    ( l2 Q3 w& w; v! G1 c& S
24.

25. 0xF7,0xFB, 0x20,0x0E,0xCE,0xF0,0x82,0x22,0xEE,0x92,0x82,0x44,0x82,0x20,0xFE,0x44,0x00,0xF8,// 鼷 //
    1 z3 Z/ I( V! m# t1 C- u7 O
26.            0x92,0x10,0x92,0x24,0xDA,0xFE,0x92,0x10,0xDA,0xFE,0x92,0x28,0x93,0x44,0xD9,0x82,

27.
    . W4 I8 B3 E' f, `9 ~
28.
    / Q6 d1 O) e6 C# \( J
29. 0xF7,0xFC, 0x10,0x20,0x3E,0x20,0x22,0x20,0x3E,0x20,0x22,0xF8,0x3E,0x28,0x00,0x28,0x7F,0x28,// 鼽 //

30.            0x49,0x28,0x7F,0x28,0x49,0x28,0x7F,0x2A,0x00,0x2A,0xFF,0xCA,0x22,0x46,0x42,0x80,

31.

32.
    % h  p0 Q( I0 X
33. 0xF7,0xFD, 0x10,0x00,0x3E,0x00,0x22,0x7C,0x3E,0x10,0x22,0x10,0x3E,0x10,0x00,0x10,0x7F,0x10,// 鼾 //
    " m- b6 H' Z- w8 k
34.            0x49,0xFE,0x7F,0x10,0x49,0x10,0x7F,0x10,0x00,0x10,0xFF,0x90,0x22,0x10,0x42,0x10,
    $ ^: P; s2 y) @' Z7 O5 a% a/ K
35.
    8 J2 {" y; ~$ g* r1 U
36.

37. 0xF7,0xFE, 0x10,0x10,0x3E,0x10,0x22,0xFE,0x3E,0x38,0x22,0x54,0x3E,0x92,0x00,0x00,0x7F,0x7C,// 齄 //
    % V* ~: b/ |& t# A4 u3 [
38.            0x49,0x44,0x7F,0x7C,0x49,0x44,0x7F,0x7C,0x00,0x44,0xFF,0x80,0x22,0xFE,0x42,0x00,

39.

40.

41. /* 最后一行必须用0xFF,0xFF结束，这是字库数组结束标志 */

42. 0xFF,0xFF
    : n0 A7 }6 r9 H4 w* _# K! _! P
43.

44. };
    % n1 r6 D- S5 i: k4 b$ Y
45.

46. #else

47.     unsigned char const g_Hz16[] = {0xFF, 0xFF};
    ; F2 j8 [- `& W+ h
48. #endif
    9 u4 g) l) ^! ?  j- `
49.


复制代码

; Q7 N8 @# P8 }- X+ Q添加完毕点阵数据后，在font.h文件里面使能宏定义：
/ W& Z' F0 S6 ^6 e6 I0 \4 I1 a
#define USE_SMALL_FONT     /*这个宏只在bsp_tft+lcd.c中使用 */
& Z8 k" o. c$ g% j  S
  A4 G8 _: z' P4 O至此就完成了全字库的汉字添加，用户就可以使用16点阵的汉字了。

53.4 C文件格式汉字使用方法
. A1 h7 ], V$ T/ y汉字的显示方法比较简单。

, _; ~9 F" V: q' z4 J2 m  定义一个FONT_T类型变量：

1. FONT_T tFont12;        /* 定义一个12点阵字体结构体变量，用于设置字体参数 */
   : V) |# N7 v+ w( v
2. FONT_T tFont16;        /* 定义一个16点阵字体结构体变量，用于设置字体参数 */
   ! ~) k: v1 U9 {+ K+ Y  p+ n3 I
3. FONT_T tFont24;        /* 定义一个24点阵字体结构体变量，用于设置字体参数 */

复制代码

0 e( Z' v; L0 f( @1 P6 M
8 F7 q) g' ^; rFONT_T的原始定义如下：
5 u7 T; j7 |  h+ [

1. typedef struct
   . y/ _3 k! y6 G
2. {

3.     FONT_CODE_E FontCode;    /* 字体代码 FONT_CODE_E  */
   - v0 X) R" J% t. N! e; b5 n. M
4.     uint16_t FrontColor;   /* 字体颜色 */

5.     uint16_t BackColor;    /* 文字背景颜色，透明 */

6.     uint16_t Space;        /* 文字间距，单位 = 像素 */
   2 g5 o, ]- h3 N' X; R, E
7. }FONT_T;

复制代码

7 m* Z" b$ ?0 o' R3 D9 {) g
6 V5 a- L8 Y7 m; s6 A  初始化变量tFont：
设置12，16和24点阵。
* e4 t, f: c- ~3 d3 ]- S1 a
3 p3 f4 R0 X# S+ ^4 I

1. /* 设置字体属性 */
   9 a, S; B/ _' ^2 R  r1 Y# i
2. tFont.FontCode = FC_ST_12;        /* 字体选择宋体12点阵，高12 x宽11) */

3. tFont.FrontColor = CL_WHITE;    /* 字体颜色设置为白色 */
   1 [. k9 x# A6 G, V, I' r' U
4. tFont.BackColor = CL_MASK;         /* 文字背景颜色，透明 */
   / e! l7 y6 L4 B" \# b4 |0 y: M
5. tFont.Space = 0;                /* 字符水平间距, 单位 = 像素 */
   ! C- _7 r1 b( E% n9 t7 d
6.
   + a. Y, @) z( {; w9 q) K' Q* \/ n
7. tFont.FontCode = FC_ST_16;        /* 字体选择宋体16点阵，高16 x宽15) */

8. tFont.FrontColor = CL_WHITE;    /* 字体颜色设置为白色 */
   7 O- ~. \0 Q. q
9. tFont.BackColor = CL_MASK;         /* 文字背景颜色，透明 */

10. tFont.Space = 0;                /* 字符水平间距, 单位 = 像素 */

11.

12. tFont.FontCode = FC_ST_24;        /* 字体选择宋体24点阵，高24 x宽23) */
    6 \8 t! v) o8 k) M9 ~
13. tFont.FrontColor = CL_WHITE;    /* 字体颜色设置为白色 */
    3 [1 n3 C2 U' `8 Z/ R
14. tFont.BackColor = CL_MASK;         /* 文字背景颜色，透明 */
    # Z" ^, c4 ~& u8 |& O" j; v
15. tFont.Space = 0;                /* 字符水平间距, 单位 = 像素 */
    " }  p. E) d4 V2 Z! G$ P! @8 v

复制代码

  调用函数LCD_DispStr显示字符：
下面显示了12,16和24点阵字符。
6 n# M: o" h7 C4 \2 h
0 I1 B; c% Y& m

1. LCD_DispStr(5, 3,  "故人西辞黄鹤楼，烟花三月下扬州。<a href="http://www.armfly.com" target="_blank">www.armfly.com</a>", &tFont12);
   ) L# t9 K" e: ]: g! ]; X
2. LCD_DispStr(5, 20, "孤帆远影碧空尽，唯见长江天际流。<a href="http://www.armfly.com" target="_blank">www.armfly.com</a>", &tFont12);
   / V# }; e- i; l5 a* z
3. LCD_DispStr(5, 38, "故人西辞黄鹤楼，烟花三月下扬州。", &tFont16);

4. LCD_DispStr(5, 68, "孤帆远影碧空尽，唯见长江天际流。", &tFont16);
   2 _% P2 X8 C  `9 H2 a  P+ |
5. LCD_DispStr(5, 98, "故人西辞黄鹤楼烟花三月下扬州", &tFont24);
   9 T5 q0 A" n  F
6. LCD_DispStr(5, 128, "孤帆远影碧空尽唯见长江天际流", &tFont24);

复制代码

& z' U0 W) }; J2 h8 f3 F2 W

53.5 汉字显示方法解析
6 M$ J* a) _: a6 I2 q下面将汉字的显示流程做个说明，几个函数的调用关系如下：
8 C* I- j* a( Z
8 i# H! X2 m5 C3 vLCD_DispStr ----> LCD_DispStrEx ----->_LCD_ReadAsciiDot
2 ~6 @. I6 b1 _& f
  I& z; c3 F5 K# @_LCD_ReadHZDot
. R6 I8 K6 Q  l9 ]9 S/ ^1 x
& w* H9 M4 p: e- m  ^53.5.1 函数LCD_DispStr
中英文显示都是调用的如下函数实现：

/ Z: [/ p' o/ ?7 T" O2 q7 |

1. /*

2. *********************************************************************************************************
   ! D( B* q8 T6 y+ u0 ]
3. *    函 数 名: LCD_DispStr
   5 m+ n+ |2 V6 w& T: a- ^; Z
4. *    功能说明: 在LCD指定坐标（左上角）显示一个字符串

5. *    形    参:
   0 b% \) P! k: y3 J0 Z
6. *        _usX : X坐标

7. *        _usY : Y坐标
   ! A7 C* k. f& T: r
8. *        _ptr  : 字符串指针

9. *        _tFont : 字体结构体，包含颜色、背景色(支持透明)、字体代码、文字间距等参数

10. *    返 回 值: 无

11. *********************************************************************************************************

12. */
    - i0 \/ c5 N; E' x
13. void LCD_DispStr(uint16_t _usX, uint16_t _usY, char *_ptr, FONT_T *_tFont)
    # X9 d: \( z! {/ m
14. {

15.     LCD_DispStrEx(_usX, _usY, _ptr, _tFont, 0, 0);

16. }
    4 A, J8 u' L3 i
17.
    . U% N1 S+ ~  c2 h

复制代码

+ C. O7 G3 h) c2 {( W# ^这个函数的注释已经比较详细，这里就不再赘述了。而这个函数是通过调用LCD_DispStrEx实现。
' V' v$ s0 {$ K+ W
  l5 k- }# X( L) i, ]$ C& v53.5.2 函数LCD_DispStrEx
! _- v8 [- Q; r此函数的源码如下：

1. 1.    /*

2. 2.    ******************************************************************************************************
   5 Q- e7 h/ F3 H( o, y0 w
3. 3.    *    函 数 名: LCD_DispStrEx
   ( C7 T5 e6 x; Q' J: }# z( K( h5 s
4. 4.    *    功能说明: 在LCD指定坐标（左上角）显示一个字符串。 增强型函数。支持左\中\右对齐，支持定长清屏。

5. 5.    *    形    参:

6. 6.    *        _usX : X坐标

7. 7.    *        _usY : Y坐标
   . O2 l) n, Q! M; r
8. 8.    *        _ptr  : 字符串指针

9. 9.    *        _tFont : 字体结构体，包含颜色、背景色(支持透明)、字体代码、文字间距等参数。可以指定RA8875字库

10. 10.    *                 显示汉字。

11. 11.    *        _Width : 字符串显示区域的宽度. 0 表示不处理留白区域，此时_Align无效
    5 ^! b0 K& I: e# P! @. y
12. 12.    *        _Align :字符串在显示区域的对齐方式，
    / l& R, y: I8 r; g
13. 13.    *                ALIGN_LEFT = 0,

14. 14.    *                ALIGN_CENTER = 1,
    : R4 M* Q+ q/ S: a6 d' L4 [- M
15. 15.    *                ALIGN_RIGHT = 2
    * Q  ~9 z* D" M' ~
16. 16.    *    返 回 值: 无
    ' a2 \3 z1 L) l$ I3 s
17. 17.    ******************************************************************************************************

18. 18.    */
    - r% ?; Y" R. J
19. 19.    void LCD_DispStrEx(uint16_t _usX, uint16_t _usY, char *_ptr, FONT_T *_tFont, uint16_t _Width,

20. 20.        uint8_t _Align)
    * M+ @1 }5 C% x: `0 a5 s
21. 21.    {
    1 }4 ?2 X! t, g- r4 k  j
22. 22.        uint32_t i;

23. 23.        uint8_t code1;

24. 24.        uint8_t code2;
    , I" B- }  L/ j/ u
25. 25.        uint8_t buf[32 * 32 / 8];    /* 最大支持32点阵汉字 */

26. 26.        uint8_t width;
    3 A9 `( s* v& n: O* C/ ]8 T
27. 27.        uint16_t m;
    ( f, L/ s* y2 g& c8 ?5 }0 ]. n
28. 28.        uint8_t font_width = 0;

29. 29.        uint8_t font_height = 0;
    - k7 v$ S+ X% O3 j
30. 30.        uint16_t x, y;

31. 31.        uint16_t offset;
    & I8 ?. t7 b) u9 }# q$ G$ d
32. 32.        uint16_t str_width;    /* 字符串实际宽度  */

33. 33.
    9 t; y& ~. x* S. s  f+ \/ w$ j
34. 34.        switch (_tFont->FontCode)
      y( y4 V1 a0 p! T! k
35. 35.        {
    3 S, |' U6 V; i. Q7 \* T0 E
36. 36.            case FC_ST_12:        /* 12点阵 */
      I5 E: D$ r! \
37. 37.                font_height = 12;
    5 l+ g- |& I* `4 M% V) Y5 @
38. 38.                font_width = 12;

39. 39.                break;

40. 40.
    1 }/ ~& Z4 |5 u8 v. J' A+ [
41. 41.            case FC_ST_16:

42. 42.                font_height = 16;

43. 43.                font_width = 16;

44. 44.                break;
    ( V) F+ q' L* N4 J- o
45. 45.
    9 Z0 g8 S% {7 i& e, g
46. 46.            case FC_ST_24:

47. 47.                font_height = 24;
    " t4 K) H7 T' K
48. 48.                font_width = 24;
    1 j  C$ P. E# c" [5 h
49. 49.                break;

50. 50.

51. 51.            case FC_ST_32:

52. 52.                font_height = 32;

53. 53.                font_width = 32;

54. 54.                break;
    7 r; o; w/ G* a% F
55. 55.        }
    # ~2 W! I& v, j2 s% @1 x( L
56. 56.
    7 T1 g. C+ }" e
57. 57.        str_width = LCD_GetStrWidth(_ptr, _tFont);/* 计算字符串实际宽度(RA8875内部ASCII点阵宽度为变长 */

58. 58.        offset = 0;

59. 59.        if (_Width > str_width)
    ' q+ m% `, [4 p
60. 60.        {
    ' [+ f( J1 m8 c. T0 J3 W) k
61. 61.            if (_Align == ALIGN_RIGHT)    /* 右对齐 */
    . p& f" t: J0 G* @- n% x
62. 62.            {
    . ~3 c0 y0 p0 _) E8 R4 N
63. 63.                offset = _Width - str_width;
    ! l( o& O* g- U' ^' y9 ?" H" E- {- h
64. 64.            }

65. 65.            else if (_Align == ALIGN_CENTER)    /* 居中 */

66. 66.            {

67. 67.                offset = (_Width - str_width) / 2;
    5 g* `( s3 M* I0 L- m
68. 68.            }

69. 69.            else    /* 左对齐 ALIGN_LEFT */
    ( @1 Q) |& |; a/ o  P
70. 70.            {
    0 Z2 Y3 `) w, q" L& `! R4 M
71. 71.                ;

72. 72.            }

73. 73.        }
    - A& ]& I! T( Z" Q7 |$ r
74. 74.
    5 T3 o4 R4 F: ^6 P3 Z1 d4 @
75. 75.        /* 左侧填背景色, 中间对齐和右边对齐  */

76. 76.        if (offset > 0)
    : P% t& b, T" w0 C
77. 77.        {

78. 78.            LCD_Fill_Rect(_usX, _usY, LCD_GetFontHeight(_tFont), offset,  _tFont->BackColor);

79. 79.            _usX += offset;
    - X+ t/ R7 `4 p' B( V: H
80. 80.        }
    * P& f% U1 Q1 C' e
81. 81.

82. 82.        /* 右侧填背景色 */
    0 O. d, J) M0 E: g4 Q! i, `
83. 83.        if (_Width > str_width)
    + l5 @: n% N: L- `# q! v- d
84. 84.        {
    , H& F0 R6 l) N2 }1 G6 V
85. 85.            LCD_Fill_Rect(_usX + str_width, _usY, LCD_GetFontHeight(_tFont), _Width - str_width - offset,

86. 86.                            _tFont->BackColor);

87. 87.        }
    0 B( S+ |2 f7 H2 u4 B* ~: j' J
88. 88.

89. 89.        /* 使用CPU内部字库. 点阵信息由CPU读取 */

90. 90.        {
    , b6 \8 A7 D" A
91. 91.            /* 开始循环处理字符 */
    1 j2 x5 ]& C" O' y! i( q4 C% E
92. 92.            while (*_ptr != 0)

93. 93.            {
    ( j- Z0 A  f. l  x. ?
94. 94.                code1 = *_ptr;    /* 读取字符串数据， 该数据可能是ascii代码，也可能汉字代码的高字节 */
    5 m1 d# _. X, P$ P6 n2 o
95. 95.                if (code1 < 0x80)

96. 96.                {

97. 97.                    /* 将ascii字符点阵复制到buf */
    % [3 S# h2 d9 h& M
98. 98.                    //memcpy(buf, &pAscDot[code1 * (font_bytes / 2)], (font_bytes / 2));

99. 99.                    _LCD_ReadAsciiDot(code1, _tFont->FontCode, buf);    /* 读取ASCII字符点阵 */

100. 100.                    width = font_width / 2;

101. 101.                }
     . }# D- k5 j5 x6 |9 ~6 }
102. 102.                else
     1 d8 O" _0 n( V7 ~& G5 o/ Z: f
103. 103.                {

104. 104.                    code2 = *++_ptr;

105. 105.                    if (code2 == 0)

106. 106.                    {

107. 107.                        break;
     7 x: \8 h4 t7 O! S, {1 n/ D
108. 108.                    }
     1 K( l9 G% u* a: U$ M0 k3 F
109. 109.                    /* 读1个汉字的点阵 */
     # A! D; C8 u6 y$ Y7 s
110. 110.                    _LCD_ReadHZDot(code1, code2, _tFont->FontCode, buf);

111. 111.                    width = font_width;

112. 112.                }

113. 113.
     0 J6 e5 W. F+ A" Q
114. 114.                y = _usY;

115. 115.                /* 开始刷LCD */

116. 116.                for (m = 0; m < font_height; m++)    /* 字符高度 */
     ; {# H+ ~0 i1 i6 U) \/ b
117. 117.                {

118. 118.                    x = _usX;

119. 119.                    for (i = 0; i < width; i++)    /* 字符宽度 */

120. 120.                    {
     ) l' h1 g" f0 I/ _, P; K
121. 121.                        if ((buf[m * ((2 * width) / font_width) + i / 8] & (0x80 >> (i % 8 ))) != 0x00)

122. 122.                        {

123. 123.                            LCD_PutPixel(x, y, _tFont->FrontColor);    /* 设置像素颜色为文字色 */

124. 124.                        }
     - `3 Q) M1 c6 e5 ?/ q2 w7 G
125. 125.                        else
     6 j* n% @5 v( `1 L
126. 126.                        {

127. 127.                            if (_tFont->BackColor != CL_MASK)    /* 透明色 */
     ( Q. w. }- U$ \2 h" p. _  J3 I
128. 128.                            {
     6 V& {7 C7 c6 Q; X- c
129. 129.                                LCD_PutPixel(x, y, _tFont->BackColor);/* 设置像素颜色为文字背景色 */

130. 130.                            }

131. 131.                        }
     & j# S9 n/ C9 }; m
132. 132.
     4 Q  m( Q# Q/ D2 [1 x' ~
133. 133.                        x++;
     ; y  Z. r) v8 b0 e3 w  Q
134. 134.                    }

135. 135.                    y++;

136. 136.                }

137. 137.
     7 S0 h; p; B/ k' X( K* g
138. 138.                if (_tFont->Space > 0)

139. 139.                {

140. 140.                    /* 如果文字底色按_tFont->usBackColor，并且字间距大于点阵的宽度，那么需要在文字之间填

141. 141.                          充(暂时未实现) */

142. 142.                }
     - j- R. H+ P+ @1 Z
143. 143.                _usX += width + _tFont->Space;    /* 列地址递增 */

144. 144.                _ptr++;            /* 指向下一个字符 */

145. 145.            }

146. 146.        }
     , w2 H5 ], x; H# S$ T( V1 @5 ^* W
147. 147.    }

复制代码

; c5 `# G' H" D3 ?% r0 c6 s下面将代码中几个关键地方做个阐释：
4 [  n2 j- ~. {
5 h8 r; g# n2 D8 I9 c" f) \( p: a7 g  第34-55行，根据使用的的12，16，24和32点阵字体，设置字体的高度变量font_height和宽度变量font_width。
  第57-73行，通过函数LCD_GetStrWidth计算字符串的长度，然后根据设置的字符总宽度和实际宽度做比较，来实现左对齐，右对齐和居中显示。由于函数LCD_DispStr调用LCD_DispStrEx时，将形参_Width设置为0，所以这部分代码功能未用到。
  第76-87行，用于填充显示字符以外区域的背景色，只有设置的字符总宽度大于实际宽度时才会用到，填充的就是实际宽度以外的区域。
1 e1 F5 k! R5 X! A* G9 |4 ?. V  第90-146行，显示所有字符。
  第95行，如果编码值小于0x80，表示ASCII字符。
1 t# o  T# P( ]0 x: D  s  第99行，根据编码值读取ASCII值对应的点阵数据到数组buf里面。
8 g7 k! U* ]1 `  第100行，显示ASCII字符仅需要一半宽度即可，比如显示12*12点阵字符，显示成ASCII仅需6*12即可。
  第102行，如果编码值大于等于0x80，汉字编码在这个范围。
" k3 V4 y" Y/ n- D1 u0 T( b1 Q4 r  第104行，因为GB编码需要两个字节表示，所以这里再读取一个字节。
! _) c+ j( }0 W6 T& n6 g0 t* h/ y  第110行，根据汉字编码值对应的点阵数据到数组buf里面。
  第116-136行，采用从左到右，从上到下的方式刷新字符。这里特别注意点阵数据位置的获取：buf[m * ((2 * width) / font_width) + i / 8] & (0x80 >> (i % 8 )
对于这个公式，大家通过代数法，代入两次数值就好理解了。

53.5.3 函数_LCD_ReadAsciiDot
此函数的作用是根据ASCII编码值，读取对应的点阵数据出来。

1. 1.    /*

2. 2.    ******************************************************************************************************
   . w/ E9 S5 l5 M; J8 W$ c
3. 3.    *    函 数 名: _LCD_ReadAsciiDot

4. 4.    *    功能说明: 读取1个ASCII字符的点阵数据

5. 5.    *    形    参:
   1 k% u" n, t! |  L, A! u
6. 6.    *        _code : ASCII字符的编码，1字节。1-128
   * B' ~7 {+ ^, V; Y+ x
7. 7.    *        _fontcode ：字体代码

8. 8.    *        _pBuf : 存放读出的字符点阵数据
   8 m' i- o5 e8 |4 Z
9. 9.    *    返 回 值: 文字宽度
   % P4 |8 c7 S. J3 h+ e% m
10. 10.    ******************************************************************************************************

11. 11.    */

12. 12.    static void _LCD_ReadAsciiDot(uint8_t _code, uint8_t _fontcode, uint8_t *_pBuf)
      ~% r- U$ @8 g
13. 13.    {
    * S$ v7 h6 m& X6 Q, L9 h
14. 14.        const uint8_t *pAscDot;

15. 15.        uint8_t font_bytes = 0;

16. 16.

17. 17.        pAscDot = 0;

18. 18.        switch (_fontcode)

19. 19.        {

20. 20.            case FC_ST_12:        /* 12点阵 */

21. 21.                font_bytes = 24;
    : i7 R; j0 ^9 _% K: ^8 h) f
22. 22.                pAscDot = g_Ascii12;
    . T- q/ F2 z; P2 x) R, [
23. 23.                break;
    * `" Z' M- \  _( ~% Y
24. 24.

25. 25.            case FC_ST_24:
    " T: q" g+ z: w' t
26. 26.            case FC_ST_32:
    6 ~  D8 E% t, `; {" n. m
27. 27.            case FC_ST_16:

28. 28.                /* 缺省是16点阵 */

29. 29.                font_bytes = 32;

30. 30.                pAscDot = g_Ascii16;
    % d4 W0 _. p6 V+ t+ C) N" j* p
31. 31.                break;
    1 q/ [! \  k/ j% u
32. 32.

33. 33.            case FC_RA8875_16:
    # ]  t) X) B, s# I( F6 y
34. 34.            case FC_RA8875_24:
      ?, P8 A, [( w$ R- l* e2 [
35. 35.            case FC_RA8875_32:
    , Z  [: O* U3 p7 _
36. 36.                return;
    ; m$ {6 D6 e0 O4 S3 i  e! @
37. 37.        }
    ( J' @/ z( T; R& d& T
38. 38.

39. 39.        /* 将CPU内部Flash中的ascii字符点阵复制到buf */
    * Z9 a. q- J3 y0 ~# }& z; s! I
40. 40.        memcpy(_pBuf, &pAscDot[_code * (font_bytes / 2)], (font_bytes / 2));
    6 L- x5 t& d( ?  W6 O
41. 41.    }


复制代码

  ~" T8 n' h- p, y
1 h, _# m! ?) z( l4 g3 U. y下面将此函数涉及到的知识点为大家做个阐释：
/ D" T8 u2 m" P
+ j: Z( o' I+ {  第20-23行，显示12点阵ASCII，每个字符需要24个字节，存储在数组g_Ascii12里面。
- k7 \9 }$ w4 j, j6 j  第25-31行，显示16，24和32点阵ASCII，这里采用同一大小字符进行显示。每个字符需要32个字节，存储在数组g_Ascii16里面。
6 e" F7 w7 L  M7 {' y  第33-35行，这个是RA8875的字库处理，V7开发板用不到。
- h* u7 P, {7 E+ ]  第40行，将ASCII点阵数据复制到缓冲_pBuf里面。
+ [8 I) A/ ^7 |! Y& M' n53.5.4 函数_LCD_ReadHZDot
此函数的作用是根据ASCII编码值，读取对应的点阵数据出来。
2 t5 T1 }' x. F- ^; j

1. 1.    /*
   7 x2 @! K; L( a4 T8 G6 R0 W
2. 2.    ******************************************************************************************************

3. 3.    *    函 数 名: _LCD_ReadHZDot
   7 i5 ~8 O9 F/ A! r/ F8 ?7 Y
4. 4.    *    功能说明: 读取1个汉字的点阵数据
   , B' Z# g2 D2 u+ `, q1 T( d
5. 5.    *    形    参:
   6 V' i+ t( e* p
6. 6.    *        _code1, _cod2 : 汉字内码. GB2312编码

7. 7.    *        _fontcode ：字体代码
   , p% x4 k$ ~% X$ R& R
8. 8.    *        _pBuf : 存放读出的字符点阵数据

9. 9.    *    返 回 值: 无
   , W* L& u+ R0 y( C9 f
10. 10.    ******************************************************************************************************

11. 11.    */

12. 12.    static void _LCD_ReadHZDot(uint8_t _code1, uint8_t _code2,  uint8_t _fontcode, uint8_t *_pBuf)

13. 13.    {
    : N! t  w# ^# [6 F! p0 a
14. 14.        #ifdef USE_SMALL_FONT    /* 使用CPU 内部Flash 小字库 */

15. 15.            uint8_t *pDot;
      q* P0 ?! j5 z) j% q0 l
16. 16.            uint8_t font_bytes = 0;

17. 17.            uint32_t address;
    3 g  r  k8 |3 L* i
18. 18.            uint16_t m;
    8 R6 _) c& T, V* A, m* L1 B
19. 19.

20. 20.            pDot = 0;    /* 仅仅用于避免告警 */

21. 21.            switch (_fontcode)
    ! A: \: C5 w) n* [6 ?9 L
22. 22.            {

23. 23.                case FC_ST_12:        /* 12点阵 */

24. 24.                    font_bytes = 24;

25. 25.                    pDot = (uint8_t *)g_Hz12;
    / T! z, v/ a" g/ Z# u' d; ^/ {
26. 26.                    break;
    " j0 W9 g$ F9 P9 g5 B' z
27. 27.
    0 m/ G8 k6 a3 ]# y
28. 28.                case FC_ST_16:

29. 29.                    font_bytes = 32;

30. 30.                    pDot = (uint8_t *)g_Hz16;
    . |) d* ?: j9 S) }, I+ S% Y
31. 31.                    break;
    " Y( J) z* a& O
32. 32.
    1 z- N* `5 a3 K+ O. k$ w) B
33. 33.                case FC_ST_24:

34. 34.                    font_bytes = 72;
    : \1 W; Z7 I4 N& W$ {
35. 35.                    pDot = (uint8_t *)g_Hz24;
    0 j7 T; O% }1 u, I* G$ O
36. 36.                    break;

37. 37.
    . [; H8 c3 \# e! v: }+ o* e
38. 38.                case FC_ST_32:

39. 39.                    font_bytes = 128;

40. 40.                    pDot = (uint8_t *)g_Hz32;
    ) L! w9 {5 N% @9 l4 ?
41. 41.                    break;
    ) O8 `& B7 l* N6 W: {: H4 s
42. 42.

43. 43.                case FC_RA8875_16:
    # n- c; X& d' @
44. 44.                case FC_RA8875_24:

45. 45.                case FC_RA8875_32:

46. 46.                    return;

47. 47.            }

48. 48.

49. 49.            m = 0;
    8 c& O% q6 S6 N
50. 50.            while(1)

51. 51.            {
    7 T, f1 ?9 T( s4 j  O
52. 52.                address = m * (font_bytes + 2);
    & B: t' y- x. \0 }6 `% Q
53. 53.                m++;
    1 Z8 }, z  ~' S+ X6 i8 Q; q
54. 54.                if ((_code1 == pDot[address + 0]) && (_code2 == pDot[address + 1]))

55. 55.                {

56. 56.                    address += 2;

57. 57.                    memcpy(_pBuf, &pDot[address], font_bytes);

58. 58.                    break;

59. 59.                }

60. 60.                else if ((pDot[address + 0] == 0xFF) && (pDot[address + 1] == 0xFF))

61. 61.                {
    6 f' p* h; q5 t+ s5 U9 g6 w
62. 62.                    /* 字库搜索完毕，未找到，则填充全FF */
    2 U* @2 T' G* I- E
63. 63.                    memset(_pBuf, 0xFF, font_bytes);
      I# n( `3 F" @
64. 64.                    break;
    - w+ h; z9 D; g  J  y9 O
65. 65.                }
    . R0 @# [4 [& n: G+ c7 l! e) J& p
66. 66.            }

67. 67.        #else    /* 用全字库 */

68. 68.            uint8_t *pDot = 0;

69. 69.            uint8_t font_bytes = 0;
      Z1 R6 ~! _9 O9 G7 w' |6 h- W/ i
70. 70.

71. 71.            switch (_fontcode)
    4 _5 L  V- j5 D
72. 72.            {
    0 A5 r- e; l7 S, T1 @* x
73. 73.                case FC_ST_12:        /* 12点阵 */
    - P' u" E. w1 p+ s$ x2 Y5 y' I/ L) H
74. 74.                    font_bytes = 24;
    . ~; E% i) @0 C7 n6 i* i9 j( y9 ?' [
75. 75.                    pDot = (uint8_t *)HZK12_ADDR;

76. 76.                    break;
    ( R2 K8 e0 X7 z  b
77. 77.

78. 78.                case FC_ST_16:

79. 79.                    font_bytes = 32;

80. 80.                    pDot = (uint8_t *)HZK16_ADDR;
    9 u- N; X/ S9 R  ^  P" X
81. 81.                    break;
    7 m" m; A. N; l4 d/ G# b5 c0 [
82. 82.
    7 t1 i* u& T$ s5 d; O
83. 83.                case FC_ST_24:

84. 84.                    font_bytes = 72;
    ; p6 a& k( r% P, d# E0 t# j
85. 85.                    pDot = (uint8_t *)HZK24_ADDR;

86. 86.                    break;

87. 87.
    ' u# L% T* [8 U$ f5 W9 @9 b" K
88. 88.                case FC_ST_32:
    ' S9 F, A9 Q; a8 I( H
89. 89.                    font_bytes = 128;
    3 d7 w, T$ S  v
90. 90.                    pDot = (uint8_t *)HZK32_ADDR;
    5 N( T' C9 w2 E5 U6 ~3 f
91. 91.                    break;
    + |, ?" R! T8 x7 J
92. 92.
    5 C% z; l) F5 p' O" i* l4 `3 E
93. 93.                case FC_RA8875_16:
    $ V9 z. I/ L+ F
94. 94.                case FC_RA8875_24:
    . C$ I, r, R& B6 f# N& w7 U
95. 95.                case FC_RA8875_32:
    + y' s4 C6 g* k: W7 N4 N9 s
96. 96.                    return;
    . |- r& F, o7 l7 m8 d
97. 97.            }
    : Q, l" g+ B" J- N! B
98. 98.

99. 99.            /* 此处需要根据字库文件存放位置进行修改 */
    ) n! U% f9 h4 T0 E! i: I# _1 Y
100. 100.            if (_code1 >=0xA1 && _code1 <= 0xA9 && _code2 >=0xA1)
     1 v+ `/ N0 J/ J& _& p
101. 101.            {

102. 102.                pDot += ((_code1 - 0xA1) * 94 + (_code2 - 0xA1)) * font_bytes;

103. 103.            }

104. 104.            else if (_code1 >=0xB0 && _code1 <= 0xF7 && _code2 >=0xA1)
       p) {9 f; ~: W' G; J% H! ]4 U
105. 105.            {

106. 106.                pDot += ((_code1 - 0xB0) * 94 + (_code2 - 0xA1) + 846) * font_bytes;

107. 107.            }
     ; W$ G- }$ W3 E' a+ O6 \4 M
108. 108.            memcpy(_pBuf, pDot, font_bytes);

109. 109.        #endif
       g/ r- z# Q: N* ?6 Z& J% _% w+ Y
110. 110.    }
     - w1 O( j$ |. v" h4 X8 _9 x

复制代码

3 ?: Z4 ]  |% J2 H3 l  V# g0 S
下面将此函数涉及到的知识点为大家做个阐释：
0 \1 M  [/ p" H% D5 f" l; u) N
! H2 w4 E) ]# U& z' w/ E$ _  第15-66行，小字库显示，这个方案既可以显示小字库，也可以显示全字库。
  第23-41行，获取12点阵，16点阵，24点阵和32点阵汉字显示需要的字节数以及存储点阵数据的缓冲地址。
  第49-66行，这里是通过比较汉字的编码值找到点阵数据位置，如果遇到两个0xFF，表示检索到数组末尾了也没有找到汉字点阵数组。找到数据后，将其复制到缓冲_pBuf里面。
  第68-108行，本章暂时用不到这种方案，后面章节用到这种方案了再为大家做说明。
53.6 LCD驱动移植和使用
' p/ D* ~* U; |5 {与第51章51.7小节相同，这里就不再赘述了。

53.7 实验例程设计框架

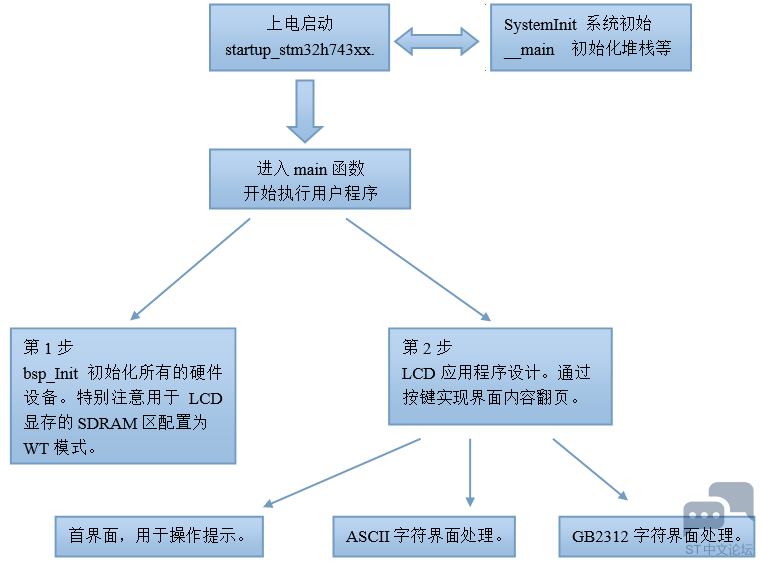

通过程序设计框架，让大家先对配套例程有一个全面的认识，然后再理解细节，本次实验例程的设计框架如下：
+ e7 u% [$ j# |6 a8 j1 C

" v. A( d2 |- B3 h. V5 C
* F( O& }0 v3 v+ y/ h  第1阶段，上电启动阶段：

2 K2 j3 ?- K7 b" T2 q这部分在第14章进行了详细说明。
  第2阶段，进入main函数：
. A/ B5 I0 h, }- m; b8 t
% I  a" `/ A! I8 Y  X2 J/ f! h  第1步，硬件初始化，主要是MPU，Cache，HAL库，系统时钟，滴答定时器，LED，串口，LCD，SDRAM等。
: I5 }, F4 j9 S/ a: J" B! |8 F" `  第2步，LCD应用程序设计部分，显示汉字。通过按键实现三种界面的处理，其中GB2312有几十个界面。
53.8 实验例程说明（MDK）
配套例子：
. |# [: l% i+ R! k* q6 g) L6 C5 D
V7-033_LCD的汉字小字库和全字库制作实验

5 D9 w; e; V: J3 i% N8 W5 f: I0 q8 p实验目的：
  u6 z7 U2 K$ v9 X8 n$ A
学习LCD的汉字小字库和全字库制作实验。
# J- T9 B$ x2 D% J1 Q$ t' l% s: ^" K9 {实验内容：
LCD界面上展示ASCII字符和GB2312编码汉字。
启动1个200ms的自动重装定时器，让LED2每200ms翻转一次。
实验操作：

摇杆上键，增加LCD背景光亮度。
摇杆下键，降低LCD背景光亮度。
摇杆左键，显示上一页汉字。
摇杆右键，显示下一页汉字。
/ |9 u( t/ ?$ a: ]  w& o摇杆OK键，返回首页。

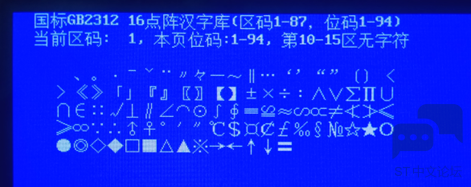

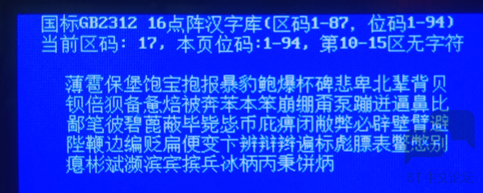

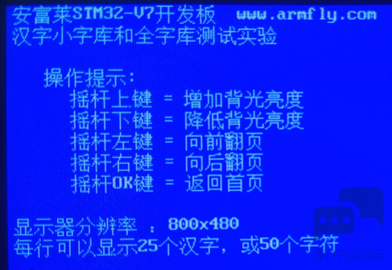

LCD的界面显示效果如下：
; n/ k/ o$ ]- h8 Y: T3 I
部分截图：
* h, e- R5 C1 M& \* q* y- J) m
, ~6 ]2 }  k$ g4 Z& ^

! B9 {( c1 @, `5 V9 J2 M3 E

  v) F8 k9 |/ B( [$ p

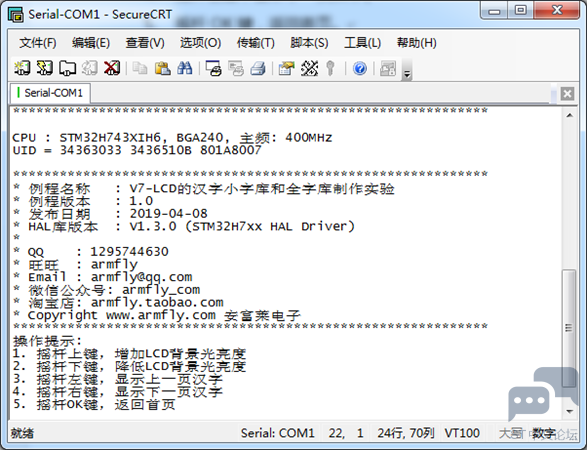

( q9 O* x- g0 x/ g& M0 H上电后串口打印的信息：
. B7 h# e& j/ Z# F; z7 n
( p/ F" b8 b) h" M' R波特率 115200，数据位 8，奇偶校验位无，停止位 1

/ b7 a& w8 q4 U3 s) S; w6 k程序设计：
2 M6 ]2 v7 V5 M

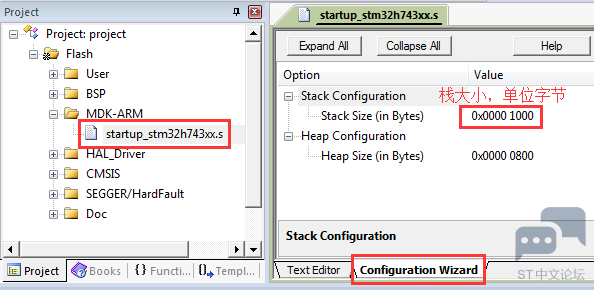

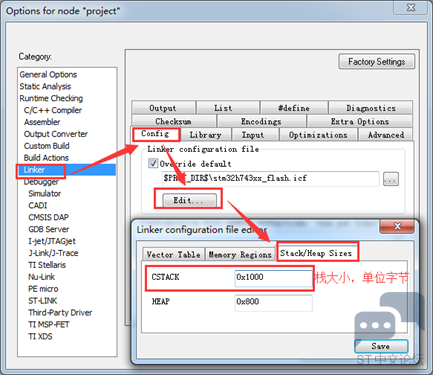

  O+ [' e! e- r5 b  系统栈大小分配：

2 J* o: C* b1 I# g. o5 v( y# |, L

' j1 J. y" n$ f

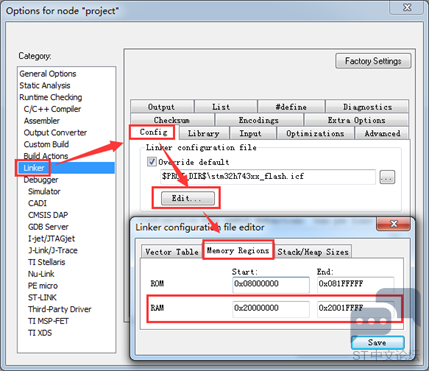

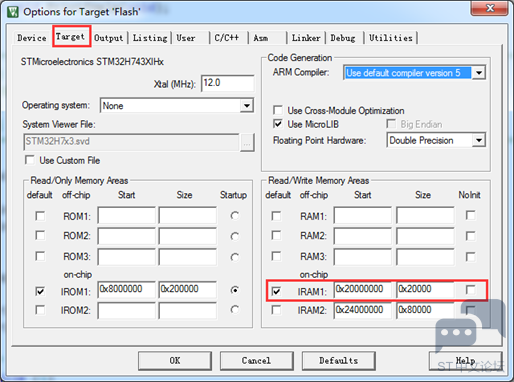

  RAM空间用的DTCM：

; j! `. W1 K, C# u) a" b

! _! o4 d, y  G1 v  硬件外设初始化

& d+ S" S3 n) Y' O# P硬件外设的初始化是在 bsp.c 文件实现：
' ~+ p/ e/ M4 |8 U; R

1. /*

2. *********************************************************************************************************
   + C+ O1 b/ p9 r1 G" Z. }
3. *    函 数 名: bsp_Init

4. *    功能说明: 初始化所有的硬件设备。该函数配置CPU寄存器和外设的寄存器并初始化一些全局变量。只需要调用一次

5. *    形    参：无
   5 ?7 I7 q/ A. Z& f! y6 d9 g
6. *    返 回 值: 无
     q8 h; h* r0 M3 t# Q$ S7 E, q  u! ^
7. *********************************************************************************************************

8. */
   % W; e# B* v5 A8 B( x8 k: z
9. void bsp_Init(void)
   & Q( E1 w  M& X5 z
10. {

11.     /* 配置MPU */

12.     MPU_Config();

13.

14.     /* 使能L1 Cache */
    : X4 F5 s8 c, Y/ _0 K
15.     CPU_CACHE_Enable();

16.

17.     /*
    4 P1 Z0 w2 \6 Z; }4 [( _
18.        STM32H7xx HAL 库初始化，此时系统用的还是H7自带的64MHz，HSI时钟:
    7 R& N' z- J% Z8 J1 W$ D
19.        - 调用函数HAL_InitTick，初始化滴答时钟中断1ms。
    * z0 r4 ~! x4 n+ Z
20.        - 设置NVIV优先级分组为4。
    . f# a7 F( U" L) J, M, ^3 o
21.      */
    + k5 U5 N' A  W, ^
22.     HAL_Init();

23.
    0 B* m& V0 u6 [
24.     /*
    7 \& E' U/ z7 f5 {6 ]. D4 D# j
25.        配置系统时钟到400MHz

26.        - 切换使用HSE。
    6 `& o. Z3 N7 U- ~" a; ~6 P& [
27.        - 此函数会更新全局变量SystemCoreClock，并重新配置HAL_InitTick。
    7 b8 E$ c0 ~4 T8 [) x3 M6 e
28.     */

29.     SystemClock_Config();
    2 p8 z# L1 S( ^5 l* N- t$ _! h
30.
    : e- q9 ^7 P" j9 [  h
31.     /*

32.        Event Recorder：
    8 r2 z: c9 _0 K& |# K
33.        - 可用于代码执行时间测量，MDK5.25及其以上版本才支持，IAR不支持。

34.        - 默认不开启，如果要使能此选项，务必看V7开发板用户手册第8章

35.     */

36. #if Enable_EventRecorder == 1

37.     /* 初始化EventRecorder并开启 */
    5 s3 B3 V/ b2 r
38.     EventRecorderInitialize(EventRecordAll, 1U);

39.     EventRecorderStart();
    " J+ P% M: ]2 E3 _2 K9 k, ?. P# @
40. #endif
    ) K6 B' [: n3 J& t, {+ C, t
41.
    & Y1 g$ y5 v6 u" }% R
42.     bsp_InitKey();        /* 按键初始化，要放在滴答定时器之前，因为按钮检测是通过滴答定时器扫描 */

43.     bsp_InitTimer();      /* 初始化滴答定时器 */
    4 Z6 L, b7 z9 m
44.     bsp_InitUart();    /* 初始化串口 */
    + V* z4 K5 L8 K
45.     bsp_InitExtIO();    /* 初始化FMC总线74HC574扩展IO. 必须在 bsp_InitLed()前执行 */

46.     bsp_InitLed();        /* 初始化LED */
    4 W2 {7 n5 \" [/ r
47.
    3 @2 D& \2 i4 g, T. H) b: C
48.     bsp_InitI2C();     /* 初始化I2C总线 */
    ; q8 t4 G0 I/ f, W4 x: ^
49.     TOUCH_InitHard();   /* 初始化触摸芯片，LCD面板型号的检查也在此函数，所以要在函数LCD_InitHard前调用 */
    : h# M8 x" F% D( ?$ `' ^( ]
50.     LCD_InitHard();     /* 初始化LCD */

51. }
    + H( {7 [: w7 r( P2 W
52.


复制代码

% O& M7 |- F3 v! Z5 G  MPU配置和Cache配置：

( ^# A, P6 O! i- q7 q% x- z: t数据Cache和指令Cache都开启。配置了AXI SRAM区（本例子未用到AXI SRAM），FMC的扩展IO区和SDRAM。由于SDRAM要用于LCD的显存，方便起见，直接将其配置为WT模式。
( H$ v9 i% G2 O8 s9 ^9 s6 ]

1. /*

2. *********************************************************************************************************
   ! {3 G0 a$ ?& @+ L
3. *    函 数 名: MPU_Config

4. *    功能说明: 配置MPU

5. *    形    参: 无
   , Z6 |5 L; B* o$ N( u, g
6. *    返 回 值: 无

7. *********************************************************************************************************

8. */
     j) F; e5 _/ ]* g7 t+ b  X
9. static void MPU_Config( void )
   8 I' F8 t7 v2 l
10. {

11.     MPU_Region_InitTypeDef MPU_InitStruct;

12.

13.     /* 禁止 MPU */
    # U2 G1 i# a9 o# l, Q, B. P
14.     HAL_MPU_Disable();
    ) C8 @# r' _: Q3 T  o. ~
15.

16.     /* 配置AXI SRAM的MPU属性为Write back, Read allocate，Write allocate */
    3 X0 ^# y9 w* Z1 H
17.     MPU_InitStruct.Enable           = MPU_REGION_ENABLE;
    , l( N! k; O9 n' A3 z
18.     MPU_InitStruct.BaseAddress      = 0x24000000;
    8 p2 [9 j6 j6 g- K) `5 I' l$ E8 Q
19.     MPU_InitStruct.Size             = MPU_REGION_SIZE_512KB;
    : C, B0 r/ }1 ~
20.     MPU_InitStruct.AccessPermission = MPU_REGION_FULL_ACCESS;

21.     MPU_InitStruct.IsBufferable     = MPU_ACCESS_BUFFERABLE;

22.     MPU_InitStruct.IsCacheable      = MPU_ACCESS_CACHEABLE;
    8 e. D9 [; C  c0 i% ^
23.     MPU_InitStruct.IsShareable      = MPU_ACCESS_NOT_SHAREABLE;
    # w1 Z  w+ I' l& J% x4 E, }' r
24.     MPU_InitStruct.Number           = MPU_REGION_NUMBER0;
    $ J8 `( m; a" V0 Y) d8 J& u9 K3 ^
25.     MPU_InitStruct.TypeExtField     = MPU_TEX_LEVEL1;
    1 O: c7 O+ Y- _9 |0 O, J2 Z' r
26.     MPU_InitStruct.SubRegionDisable = 0x00;
    * w1 y8 g( j) s! v+ a; Q
27.     MPU_InitStruct.DisableExec      = MPU_INSTRUCTION_ACCESS_ENABLE;

28.
    ( H5 k& j0 v6 m6 d
29.     HAL_MPU_ConfigRegion(&MPU_InitStruct);

30.
    . A) S; S6 M$ l
31.

32.     /* 配置FMC扩展IO的MPU属性为Device或者Strongly Ordered */

33.     MPU_InitStruct.Enable           = MPU_REGION_ENABLE;
    , U" @+ N) w! }0 O
34.     MPU_InitStruct.BaseAddress      = 0x60000000;
    9 n- q  [2 e6 x. d( I/ Q4 N
35.     MPU_InitStruct.Size             = ARM_MPU_REGION_SIZE_64KB;

36.     MPU_InitStruct.AccessPermission = MPU_REGION_FULL_ACCESS;

37.     MPU_InitStruct.IsBufferable     = MPU_ACCESS_BUFFERABLE;

38.     MPU_InitStruct.IsCacheable      = MPU_ACCESS_NOT_CACHEABLE;

39.     MPU_InitStruct.IsShareable      = MPU_ACCESS_NOT_SHAREABLE;
    ! j! ~9 w  {) r3 ]0 ~5 D+ i
40.     MPU_InitStruct.Number           = MPU_REGION_NUMBER1;
    8 f2 x" }% D# U1 O
41.     MPU_InitStruct.TypeExtField     = MPU_TEX_LEVEL0;

42.     MPU_InitStruct.SubRegionDisable = 0x00;
    3 s3 s2 i0 P- U& ?
43.     MPU_InitStruct.DisableExec      = MPU_INSTRUCTION_ACCESS_ENABLE;

44.
    ( [' I+ x6 I7 D, S
45.     HAL_MPU_ConfigRegion(&MPU_InitStruct);

46.
    % U( `, I: `/ ~- g& T" v
47.     /* 配置SDRAM的MPU属性为Write through, read allocate，no write allocate */
    ! f8 i# j. O: r* C4 H
48.     MPU_InitStruct.Enable           = MPU_REGION_ENABLE;
    % U1 @* Z) D- U
49.     MPU_InitStruct.BaseAddress      = 0xC0000000;

50.     MPU_InitStruct.Size             = MPU_REGION_SIZE_32MB;

51.     MPU_InitStruct.AccessPermission = MPU_REGION_FULL_ACCESS;
    7 ?5 C# E) N0 B% |, U6 [! b
52.     MPU_InitStruct.IsBufferable     = MPU_ACCESS_NOT_BUFFERABLE;

53.     MPU_InitStruct.IsCacheable      = MPU_ACCESS_CACHEABLE;
      O- W1 P1 ?, P4 s8 P6 l9 E4 `
54.     MPU_InitStruct.IsShareable      = MPU_ACCESS_NOT_SHAREABLE;

55.     MPU_InitStruct.Number           = MPU_REGION_NUMBER2;

56.     MPU_InitStruct.TypeExtField     = MPU_TEX_LEVEL0;

57.     MPU_InitStruct.SubRegionDisable = 0x00;
    $ ~* r: u( g/ _& |8 @& ~1 I
58.     MPU_InitStruct.DisableExec      = MPU_INSTRUCTION_ACCESS_ENABLE;
    1 p( U0 S9 E. I# \4 x* J
59.

60.     HAL_MPU_ConfigRegion(&MPU_InitStruct);
    . ?/ V+ S4 ?, e2 G- p
61.
    4 c- j* w+ Z% @0 [7 \( y) I
62.     /*使能 MPU */
    ; s6 H9 B) O3 d( J; ~& v
63.     HAL_MPU_Enable(MPU_PRIVILEGED_DEFAULT);

64. }

65.
    1 ?5 r# J; y- R* D$ |
66. /*

67. *********************************************************************************************************

68. *    函 数 名: CPU_CACHE_Enable

69. *    功能说明: 使能L1 Cache
    . c) Q0 R# i* |7 F& n6 _
70. *    形    参: 无

71. *    返 回 值: 无

72. *********************************************************************************************************

73. */
    ; s- _3 d3 W' q8 S( `
74. static void CPU_CACHE_Enable(void)

75. {
    ; @7 c7 Q+ ?, `8 a: B
76.     /* 使能 I-Cache */

77.     SCB_EnableICache();
    7 R9 |( Q' H5 b* a: K
78.
    & ^; n7 h" d9 b
79.     /* 使能 D-Cache */

80.     SCB_EnableDCache();
    9 {- o7 B% d# a
81. }
    * Y6 Y0 U6 Z/ L

复制代码

0 n. j: o  H, y8 ~6 D9 h1 w  主功能：
: I" x9 }1 w! |* a6 b4 ?/ P, D
主程序实现如下操作：

7 [" p3 z/ M$ @& B$ V  LCD界面上展示ASCII字符和GB2312编码汉字
  启动1个200ms的自动重装定时器，让LED2每200ms翻转一次。
6 ]' u0 X0 S0 s/ f# `8 ]& }: D, ~  通过按键来实现翻页功能，方便查看所有GB2312编码汉字。
+ V9 F2 |( n/ T9 b2 w" k

1. /*
   $ _" o, `# }! B
2. *********************************************************************************************************

3. *    函 数 名: main

4. *    功能说明: c程序入口

5. *    形    参: 无

6. *    返 回 值: 错误代码(无需处理)

7. *********************************************************************************************************

8. */
   . P$ e1 z; V6 E5 O' ^5 k$ m7 _
9. int main(void)
   4 l( C; a" t4 C$ |0 w1 _
10. {
    : y: M1 k' i( Z  I! l* b
11.     uint16_t ucBright;           /* 背光亮度(0-255) */
    / A$ o4 G' B3 O+ ?4 e
12.     uint8_t ucKeyCode;        /* 按键代码 */

13.     uint8_t ucStatus;        /* 主程序状态字 */

14.     uint8_t fRefresh;        /* 刷屏请求标志,1表示需要刷新 */

15.
    2 H8 C* G2 B; ~& \/ s0 F7 T9 x6 f- G
16.

17.     bsp_Init();    /* 硬件初始化 */

18.     PrintfLogo();    /* 打印例程名称和版本等信息 */
    1 F; L7 y- d, M( ^, @; B. _. z% |  h
19.     PrintfHelp();    /* 打印操作提示 */
    / u3 y, p* P$ t  u( Q1 X
20.
    6 B* h+ v2 |  l4 q/ ?* b
21.     /* 延迟200ms再点亮背光，避免瞬间高亮 */

22.     bsp_DelayMS(200);
    " h: y' [) \+ A0 j. F
23.
    " m3 y) Y* C! ]) N! [
24.     DispFirstPage();    /* 显示第1页 */
    & z/ h4 x" @( D. p8 B+ a
25.
    3 V! ^) S4 ]( f
26.     /* 界面整体显示完毕后，再打开背光，设置为缺省亮度 */

27.     bsp_DelayMS(100);

28.     ucBright = BRIGHT_DEFAULT;
    2 k. K# ]% n4 ^
29.     LCD_SetBackLight(ucBright);
    5 p: S& \+ ^7 Y" H; F1 S7 J, w
30.
    5 k1 r- Y: F# j! ~
31.     bsp_StartAutoTimer(0, 200); /* 启动1个200ms的自动重装的定时器，软件定时器0 */
    9 P( e/ U7 G& H
32.

33.     /* 进入主程序循环体 */

34.     ucStatus = 0;

35.     fRefresh = 0;

36.     while (1)

37.     {
    , y4 ^2 G5 b' E. k' |7 h
38.         /* 判断软件定时器0是否超时 */
    % d3 L# k; f/ \  X5 ^  N
39.         if(bsp_CheckTimer(0))
    4 \' }( g8 L( I8 W
40.         {

41.             /* 每隔200ms 进来一次 */
    5 @5 k7 n# R8 N$ L% d) o  \
42.             bsp_LedToggle(2);

43.         }
    4 o, U8 ]4 t1 g9 a! ^/ n6 H5 V
44.
    ) }* |2 i! g. x1 l: O- d4 I: O
45.         if (fRefresh == 1)

46.         {

47.             fRefresh = 0;
    . P5 |7 X; c% o) ?- V5 v
48.

49.             switch (ucStatus)

50.             {

51.                 case 0:

52.                     DispFirstPage();    /* 显示第1页 */
    / t' s- }% ]5 E# d
53.                     break;
    3 w  }) A# l/ E$ D7 I
54.

55.                 case 1:

56.                     DispAsciiDot();        /* 显示ASCII点阵 */

57.                     break;

58.
    # R! C" x: V1 n& n
59.                 default:

60.                     /* 区码范围 ：1 - 87 */

61.                     if (ucStatus <= 89)
    % k: M+ _! ]# x% c; y4 c! J$ ]
62.                     {

63.                         DispHZK16(ucStatus);    /* 显示一个区的94个汉字 */

64.                     }

65.                     break;
    " z5 F6 x: D+ ~% H" |
66.             }

67.         }

68.
    ! C$ M- q% L" L: e. i3 D' N: G
69.         ucKeyCode = bsp_GetKey();    /* 读取键值, 无键按下时返回 KEY_NONE = 0 */
    8 I$ \+ Q% [5 T' N) \4 a
70.         if (ucKeyCode != KEY_NONE)

71.         {

72.             /* 有键按下 */

73.             switch (ucKeyCode)
    ) G" q. N- Y* y8 v% c# i* z
74.             {
    5 ~/ W( S  E5 ]( c3 Q+ X
75.                 case JOY_DOWN_L:        /* 摇杆LEFT键按下 */

76.                     if (ucStatus > 0)

77.                     {
    6 `# ?+ k) j6 i
78.                         ucStatus--;
    + a9 D' x  b1 B$ p; n# H
79.                     }

80.                     fRefresh = 1;        /* 请求刷新LCD */

81.                     break;

82.
    & h# m0 R3 F. N8 ^
83.                 case JOY_DOWN_R:        /* 摇杆RIGHT键按下 */
    0 q% d$ A$ A+ s. ]/ C+ I
84.                     if (ucStatus < DEMO_PAGE_COUNT - 1)
    9 D+ N, o- n' V
85.                     {
    6 E8 j% }. U3 ~7 T  Z( y
86.                         ucStatus++;
    ) N" ^+ G/ d+ B% q
87.                     }

88.                     fRefresh = 1;        /* 请求刷新LCD */

89.                     break;

90.
    ; Z- ~8 e6 H+ F! B( W
91.                 case  JOY_DOWN_OK:        /* 摇杆OK键 */
    + L6 }; F- x' H4 i. p4 d) O! g5 H
92.                     ucStatus = 0;        /* 返回首页 */

93.                     fRefresh = 1;        /* 请求刷新LCD */

94.                     break;
    8 T6 P0 W# W6 I/ p$ s: A* v6 v
95.

96.                 case JOY_DOWN_U:        /* 摇杆UP键按下 */

97.                     ucBright += BRIGHT_STEP;

98.                     if (ucBright > BRIGHT_MAX)
      f/ l" N+ X+ [9 K8 s. G8 a
99.                     {
    & @! n2 p% L' l( o( A
100.                         ucBright = BRIGHT_MAX;

101.                     }

102.                     LCD_SetBackLight(ucBright);

103.                     printf("当前背景光亮度 : %d\r\n", ucBright);

104.                     break;

105.
     ; x1 z7 D0 z9 }, e
106.                 case JOY_DOWN_D:        /* 摇杆DOWN键按下 */

107.                     if (ucBright < BRIGHT_STEP)

108.                     {

109.                         ucBright = 0;

110.                     }
     0 u% Z/ e8 |7 ~2 V! s1 s
111.                     else

112.                     {
     + Y6 ^8 V3 s2 O! b0 W3 _
113.                         ucBright -= BRIGHT_STEP;
     * f' s0 \  [8 B: ^  [* D+ h" A
114.                     }

115.                     LCD_SetBackLight(ucBright);
     & @# q$ W( p/ A! p
116.                     printf("当前背景光亮度 : %d\r\n", ucBright);
     # }# \3 ?: D/ L) C
117.                     break;

118.

119.                 default:
     ! g" v/ ^  }+ g" Q: g+ C
120.                     break;

121.             }

122.         }

123.     }

124. }

复制代码

6 o- @' ^" ]' C: V4 L. p& o
; z; R2 [; R7 H, m, A! V7 A
5 W, h$ m; ]' }8 |6 F/ I. b下面的代码用于LCD首页显示：
; Y) n9 v( `3 Z2 ]% I  a

1. /*

2. *********************************************************************************************************

3. *    函 数 名: DispFirstPage

4. *    功能说明: 显示操作提示
   " Q3 u' V4 G) V7 L6 T' x- c
5. *    形    参：无

6. *    返 回 值: 无

7. *********************************************************************************************************
   / A/ f/ |! K* d3 [3 ?
8. */
   / c7 o2 ?0 S; L0 D0 H; S4 x- H
9. static void DispFirstPage(void)
   # m! A4 u0 ~) I; O: v1 \
10. {

11.     FONT_T tFont;            /* 定义一个字体结构体变量，用于设置字体参数 */
    2 t3 o% ?* R4 L: {/ t
12.     uint16_t y;            /* Y坐标 */

13.     uint16_t usLineCap;    /* 行高 */
    " g4 I2 y& o; n
14.     uint8_t buf[50];
    % `( C7 ~) A) {. S/ i) `
15.

16.     LCD_ClrScr(CL_BLUE);          /* 清屏，背景蓝色 */

17.

18.
    / B/ B- x' \! B: \2 f
19.     /* 设置字体属性 */
    : \2 d2 z. G2 u, R7 J9 {
20.     tFont.FontCode = FC_ST_16;        /* 字体选择宋体16点阵，高16x宽15) */

21.     tFont.FrontColor = CL_WHITE;    /* 字体颜色设置为白色 */

22.     tFont.BackColor = CL_MASK;         /* 文字背景颜色，透明 */
    % H  L+ m% o5 c  A1 P* o
23.     tFont.Space = 0;                /* 字符水平间距, 单位 = 像素 */

24.
    : B0 l: q& s3 `: l4 s2 K/ E. |
25.     y = 0;

26.     usLineCap = 18; /* 行间距 */
    9 o+ x- V# L% _! B! h0 Q. R
27.     LCD_DispStr(5, y, "安富莱STM32-V7开发板  <a href="http://www.armfly.com" target="_blank">www.armfly.com</a>", &tFont);
    . o1 I- o6 A- [0 n' Q9 z/ |' @
28.     y += usLineCap;

29.     LCD_DispStr(5, y, "汉字小字库和全字库测试实验", &tFont);

30.

31.     y += 2 * usLineCap;
    5 _* Q) ^; \4 ]3 Z8 o3 M
32.     LCD_DispStr(30, y, "操作提示:", &tFont);

33.
    % Y7 V. m- t; G$ I- |
34.     y += usLineCap;

35.     LCD_DispStr(50, y, "摇杆上键 = 增加背光亮度", &tFont);

36.

37.     y += usLineCap;
    $ I4 j2 b7 ~5 @2 O( U1 m
38.     LCD_DispStr(50, y, "摇杆下键 = 降低背光亮度", &tFont);

39.

40.     y += usLineCap;
    7 X! y1 b  n3 X, {1 l+ \
41.     LCD_DispStr(50, y, "摇杆左键 = 向前翻页", &tFont);

42.

43.     y += usLineCap;

44.     LCD_DispStr(50, y, "摇杆右键 = 向后翻页", &tFont);
    ! E2 h9 e: u* p
45.
    : i) F) g7 Z5 z  w, n5 ?
46.     y += usLineCap;

47.     LCD_DispStr(50, y, "摇杆OK键 = 返回首页", &tFont);

48.
    , U  `! Q3 e; a
49.     y += 2 * usLineCap;

50.

51.     sprintf((char *)buf, "显示器分辨率 ：%dx%d", g_LcdWidth, g_LcdHeight);
    9 o+ t9 C( Q& O+ `2 h# A- _
52.     LCD_DispStr(5, y, (char *)buf, &tFont);

53.
    5 b8 ~/ T9 D' g# g# U$ Z# F
54.     y += usLineCap;
    , i% z8 W' e3 J& ]% z- U( H
55.     LCD_DispStr(5, y, "每行可以显示25个汉字，或50个字符", &tFont);

56. }

复制代码

- `& p6 l0 P2 r2 c6 p" Y& m
. a0 }6 P8 F/ u+ p+ f, g下面是ASCII字符显示：
6 x/ r+ i1 z% f% W* ~

1. /*

2. *********************************************************************************************************
   5 q1 |" F& N9 K+ F7 M
3. *    函 数 名: DispAsciiDot
   . \. T% H; {. x3 V1 R# C
4. *    功能说明: 显示ASCII点阵

5. *    形    参：无

6. *    返 回 值: 无

7. *********************************************************************************************************
   / j/ x) O! R8 w' l, R( d
8. */
   5 L0 l9 r- P! ?1 u8 B' ?$ V1 ^9 b
9. static void DispAsciiDot(void)
   ' m7 X' K. B( B, t6 c& H
10. {
    6 T- a# v9 L& I! B- h( J% D
11.     uint8_t i,k;

12.     FONT_T tFont;        /* 定义一个字体结构体变量，用于设置字体参数 */
    ' ^2 b  S  X' |5 Q, }1 q# I
13.     uint16_t x;        /* X坐标 */
    4 P1 B/ `0 O3 ?# i! A# r
14.     uint16_t y;        /* Y坐标 */
    9 Y5 e2 n! w! c# ?! t2 h
15.     char buf[32 + 1];

16.     uint8_t ascii;
    9 S! j$ w# ]1 O5 }" B, C/ h
17.

18.     LCD_ClrScr(CL_BLUE);          /* 清屏，背景蓝色 */

19.
    . V6 h' A% `6 y' C% g
20.     /* 设置字体属性 */

21.     tFont.FontCode = FC_ST_16;        /* 字体选择宋体16点阵，高16x宽15) */
    6 Z9 D5 O+ a% E% x
22.     tFont.FrontColor = CL_WHITE;    /* 字体颜色设置为白色 */
    ) z  K! b$ d( b. a3 z1 R
23.     tFont.BackColor = CL_MASK;         /* 文字背景颜色，透明 */
    4 B0 x" R0 I% c2 u1 {
24.     tFont.Space = 2;                /* 字符水平间距, 单位 = 像素 */

25.

26.     LCD_DispStr(50, 0, "16点阵ASCII码字库，代码1-127", &tFont);
    . N& D4 [5 l9 Y2 \% D: ]
27.

28.     x = 50;

29.     y = 40;
    0 _" j% ^# T' T3 b
30.     ascii = 0;
    . w8 o% {, d6 ?+ I/ J% h
31.     for (i = 0; i < 4; i++)
    6 o6 X/ ?2 F; }+ c
32.     {
    & V, ~$ U0 }, Y, l. @
33.         for (k = 0; k < 32; k++)
    7 ]6 v+ U$ `/ o/ g
34.         {
    0 ~, M* g; W$ m1 v9 \% z" i/ ~
35.             buf[k] = ascii++;
    ! R2 [9 v0 q- l) N
36.         }
    ' J0 g" D) E2 \5 b3 i' h# |
37.         buf[32] = 0;

38.         if (buf[0] == 0)
    0 F) k8 J' ^9 C- X
39.         {

40.             buf[0] = ' ';

41.         }
    4 U8 o) h! _( G9 F! K8 g/ ]' V
42.         LCD_DispStr(x, y, buf, &tFont);
    & c- u! _6 O. S7 W% b
43.         y += 20;
    / K6 E5 z; q, V! D: d9 |6 J5 l
44.     }
    - D1 E# p1 y7 d' z$ M3 h$ E8 o
45. }
    6 }; ^! n) j- B8 ?$ c7 y& ~/ S/ P2 v

复制代码

; L+ R+ t0 n* L. T, @
6 d  E7 J& p  ]3 p0 _下面是GB2312编码字符显示：
- C, [2 ?) Z) D# f2 o1 e8 u
& H5 W: [8 M9 q$ L7 W9 ^

1. /*

2. *********************************************************************************************************
   : L8 n( _; X4 M9 [! [# W! Q
3. *    函 数 名: DispHZK16
   / ~. _1 F0 \, ?: }( {8 b3 d( }
4. *    功能说明: 显示16点阵汉字阵
   ; R" H4 i' q* \
5. *    形    参：无
   . j/ m' q7 q5 b) R, r" `% g, S
6. *    返 回 值: 无

7. *********************************************************************************************************

8. */
   ! V8 s" E: u1 `4 c
9. static void DispHZK16(uint8_t _ucIndex)

10. {
    6 E/ N( A2 D0 `8 A+ `( j8 p
11.     uint8_t i,k;
    ; a& L0 z' C! q; g
12.     uint16_t x,y;

13.     char buf[50 + 1];

14.     uint8_t code1,code2;    /* 汉字内码 */
      C2 f6 b0 x9 u  K+ Q1 G
15.     uint8_t usLineCap = 18;
    ( p/ D3 M3 j; F) g0 H# Z
16.     FONT_T tFont;            /* 定义一个字体结构体变量，用于设置字体参数 */

17.
    2 g, J& P0 r* U5 u* k+ n
18.     printf(" Display HZK Area Code = %d\r\n", _ucIndex - 1);

19.
    2 G3 b; s* F  }$ ?
20.     if (_ucIndex == 2)
    1 ^4 L8 k8 y! t
21.     {

22.         /* 第1次清屏，以后显示位置不变，可以不清屏，避免闪烁 */
    - n; t$ h! z7 T* P$ H
23.         LCD_ClrScr(CL_BLUE);          /* 清屏，背景蓝色 */
    5 k) U4 A9 c3 z( ]" g
24.     }
    ( _0 Y0 w/ R7 J% l. o/ g
25.
    5 e7 R, ?6 L( f/ b) r4 U
26.     /* 设置字体属性 */

27.     tFont.FontCode = FC_ST_16;        /* 字体选择宋体16点阵，高16x宽15) */
    % v# r6 c) f* Z# a
28.     tFont.FrontColor = CL_WHITE;    /* 字体颜色设置为白色 */
    ! @1 E5 f' G! `$ _
29.     tFont.BackColor = CL_BLUE;         /* 文字背景颜色，蓝色 */
    ; P, T# E+ l' A! }- `1 }8 P
30.     tFont.Space = 0;                /* 字符水平间距, 单位 = 像素 */
    , P" o, I. Q- [" B4 x: A
31.
    4 k# I3 U. T& `, u" |
32.     y = 0;
    2 l' I; D0 I2 c4 z! V
33.     LCD_DispStr(20, y, "国标GB2312 16点阵汉字库(区码1-87，位码1-94)", &tFont);

34.
    + W. G* {$ L% u3 J1 S- o# ^+ i. q
35.     code1 = _ucIndex - 1; /* 得到区码 */
    $ o! R' R% c3 a
36.     code2 = 1;            /* 位码从1开始 */

37.
    + w  x2 f3 y* c; x0 Q" ]
38.     y += usLineCap;

39.     sprintf((char *)buf, (char *)"当前区码: %2d, 本页位码:1-94, 第10-15区无字符", code1);

40.     LCD_DispStr(20, y, buf, &tFont);
    0 C2 M5 J, ~" ]4 Y/ ]
41.     y += (2 * usLineCap);
    5 s- }/ v- T  w2 a7 c+ _
42.
    + S/ A$ W. [8 j/ H0 Z: Y, M
43.     /*

44.         机内码高位 = 区码 + 0xA0

45.         机内码低位 = 位码 + 0xA0

46.

47.         区码范围 ：1 - 87
    * ~, K2 S4 b" Q* ]1 r+ y
48.         位码范围 : 1 - 94

49.
    ) y7 @3 [; z6 o5 \7 j$ [
50.         每行显示20个汉字，一个区是94个汉字，需要5行显示,第5行显示14个汉字
    ; I/ Z) y. }) W7 P) w. `
51.     */
    # |& M2 h3 h+ `9 t
52.

53.     x = 40;
    . \* Y) q, @% ]" O2 p- _
54.     code1 += 0xA0; /* 换算到内码高位 */

55.     code2 = 0xA1;  /* 内码低位起始 */
    2 l/ T9 r" X; N" q) S
56.     for (i = 0; i < 5; i++)
    2 W# J" k4 t, ?. s1 g
57.     {

58.         for (k = 0; k < 20; k++)
    ! D& C* i2 H9 Y2 u5 @4 \% m1 C* n
59.         {

60.             buf[2 * k] = code1;
    9 r" N, ?2 B1 c' ~+ i1 @
61.             buf[2 * k + 1] = code2;

62.             code2++;

63.             if ((i == 4) && (k == 13))
    " L' j+ k! X  A; s
64.             {

65.                 k++;

66.                 break;

67.             }
    2 R& w; y1 O2 E# }+ I
68.         }

69.         buf[2 * k] = 0;

70.         LCD_DispStr(x, y, buf, &tFont);
    + y4 }; n3 j1 h
71.         y += usLineCap;
    & x" C8 H5 k" w  b
72.     }
    ) ?4 R' T" P& L) Q5 |
73. }

复制代码

* `6 P! H/ s& ^$ K53.9 实验例程说明（IAR）
配套例子：
+ D  G. W3 E  u9 N0 Q' t
- z1 e+ J* e' u) N7 f9 M( vV7-033_LCD的汉字小字库和全字库制作实验

实验目的：

$ T/ R9 Y6 Y9 N1 L  n1 p学习LCD的汉字小字库和全字库制作实验。
- g& r2 S3 U$ Y" q  w# G7 ]( |& i实验内容：
, R$ j- e/ m& DLCD界面上展示ASCII字符和GB2312编码汉字。
$ f! @! M, _6 ~7 C9 c8 y& B启动1个200ms的自动重装定时器，让LED2每200ms翻转一次。
实验操作：

摇杆上键，增加LCD背景光亮度。
摇杆下键，降低LCD背景光亮度。
0 L" g( ]8 b2 h9 z1 u' A0 ~摇杆左键，显示上一页汉字。
摇杆右键，显示下一页汉字。
摇杆OK键，返回首页。
' q8 Z' x9 ]/ p2 I: f+ B+ n2 O" D0 {LCD的界面显示效果如下：

* K4 o8 x8 o& i% X/ u% l6 _7 a部分截图：
0 K+ d5 B7 k# l, s$ [& a- m3 G

9 x' N1 f  H5 N8 r4 I
0 w. L- H! l2 {4 m. G* q

/ s" m$ N+ ?' y4 ]$ F5 ^2 W/ c; B) m0 C
' C; b8 z! n. H% c* E上电后串口打印的信息：

波特率 115200，数据位 8，奇偶校验位无，停止位 1
- X, F/ v8 k* A% J
2 ]* I% P+ m- K) M  A9 ^1 }7 B

# I/ w: o2 C+ W' S& h) y8 R
程序设计：

6 U& K# H- K' f  系统栈大小分配：

% \( K* `( L5 j. p9 x+ h

. w4 i/ o9 d, Z9 t+ }
  RAM空间用的DTCM：
" T: T( l3 F4 x5 w
5 C# X: B6 |- _" ]5 T8 F: y* V2 d, I& A

6 ?/ f; V  T% e7 `/ S
  硬件外设初始化

硬件外设的初始化是在 bsp.c 文件实现：

1. /*

2. *********************************************************************************************************
   1 h, U  c% [$ i1 @
3. *    函 数 名: bsp_Init
   5 H# Y9 b( u. U% {" n. t% ~
4. *    功能说明: 初始化所有的硬件设备。该函数配置CPU寄存器和外设的寄存器并初始化一些全局变量。只需要调用一次

5. *    形    参：无

6. *    返 回 值: 无

7. *********************************************************************************************************
   8 {9 @8 t+ m  u
8. */
   # v) N* y: b8 y6 x; i$ }% S
9. void bsp_Init(void)

10. {

11.     /* 配置MPU */

12.     MPU_Config();

13.

14.     /* 使能L1 Cache */
    " x4 L: y# e/ x+ y+ p
15.     CPU_CACHE_Enable();
    2 O2 o8 Y0 r3 o$ s3 a9 Q
16.

17.     /*

18.        STM32H7xx HAL 库初始化，此时系统用的还是H7自带的64MHz，HSI时钟:
    ! ^4 b1 r' Q+ y$ W! W% @
19.        - 调用函数HAL_InitTick，初始化滴答时钟中断1ms。
    3 A# T  _: N- }7 q
20.        - 设置NVIV优先级分组为4。

21.      */
    3 P: s1 Z9 W* v8 u. `
22.     HAL_Init();
    ; r5 N6 P& g! P4 k5 D) u) K
23.

24.     /*
    " F/ J! r) e7 X6 {$ D/ b
25.        配置系统时钟到400MHz

26.        - 切换使用HSE。

27.        - 此函数会更新全局变量SystemCoreClock，并重新配置HAL_InitTick。
    ! P; O2 c: _8 i9 \+ Z) V
28.     */

29.     SystemClock_Config();
    # f4 Z/ G% n8 \- Q. H
30.

31.     /*
    . e# D) i. n' E, f* k
32.        Event Recorder：
    # Z! e7 S$ s0 J6 @2 J* d- v5 B4 o7 B
33.        - 可用于代码执行时间测量，MDK5.25及其以上版本才支持，IAR不支持。
    ( N% K* `- P+ n/ B
34.        - 默认不开启，如果要使能此选项，务必看V7开发板用户手册第8章
    - y) N( B  R  C3 f1 w3 r& K2 B, Q
35.     */
      V+ c" W: ]6 Y
36. #if Enable_EventRecorder == 1
    # a0 M9 r8 |3 z6 W1 T$ ]4 U$ Q* L( [
37.     /* 初始化EventRecorder并开启 */

38.     EventRecorderInitialize(EventRecordAll, 1U);

39.     EventRecorderStart();
    ) r. g4 Y4 R  ~' P
40. #endif

41.

42.     bsp_InitKey();        /* 按键初始化，要放在滴答定时器之前，因为按钮检测是通过滴答定时器扫描 */
    & ~* o* G+ L4 I- d' z6 y* T! E
43.     bsp_InitTimer();      /* 初始化滴答定时器 */
    + G& r2 n) m! H1 o5 F
44.     bsp_InitUart();    /* 初始化串口 */
    : ^. |! x' `$ p; {; \% P
45.     bsp_InitExtIO();    /* 初始化FMC总线74HC574扩展IO. 必须在 bsp_InitLed()前执行 */

46.     bsp_InitLed();        /* 初始化LED */

47.

48.     bsp_InitI2C();     /* 初始化I2C总线 */
    + `, H- i. V% u/ M
49.     TOUCH_InitHard();   /* 初始化触摸芯片，LCD面板型号的检查也在此函数，所以要在函数LCD_InitHard前调用 */

50.     LCD_InitHard();     /* 初始化LCD */

51. }

复制代码

" d+ H* t& f: g- E: M' p5 q  MPU配置和Cache配置：

$ l" R+ M% [: v3 V% H! x* x/ E. [数据Cache和指令Cache都开启。配置了AXI SRAM区（本例子未用到AXI SRAM），FMC的扩展IO区和SDRAM。由于SDRAM要用于LCD的显存，方便起见，直接将其配置为WT模式。
. W# p, K  \) L2 Q8 X7 u
& Z' K2 q$ w9 I3 ]" V

1. /*

2. *********************************************************************************************************

3. *    函 数 名: MPU_Config

4. *    功能说明: 配置MPU

5. *    形    参: 无
   $ ]6 }$ ?$ N3 N( v  r
6. *    返 回 值: 无
   - [7 C: {: d+ I# t
7. *********************************************************************************************************

8. */

9. static void MPU_Config( void )
   9 k+ a6 ~2 j" l/ h
10. {
    , d- R0 O$ c. L$ Y
11.     MPU_Region_InitTypeDef MPU_InitStruct;
    3 P& p5 k4 k' l( M
12.
    ' Y% l2 m+ x& t3 E3 g4 }: l
13.     /* 禁止 MPU */
    & _+ A# W& T4 U  C9 E
14.     HAL_MPU_Disable();
    + [% u6 {: o. j- ], K; T7 D
15.
    ! X* ]9 Q4 m- K+ p$ K
16.     /* 配置AXI SRAM的MPU属性为Write back, Read allocate，Write allocate */
    0 @$ h# j6 ?) [3 o4 s1 y$ i+ A0 i0 o
17.     MPU_InitStruct.Enable           = MPU_REGION_ENABLE;
    6 G  u+ g. S. w: Z/ i. b
18.     MPU_InitStruct.BaseAddress      = 0x24000000;

19.     MPU_InitStruct.Size             = MPU_REGION_SIZE_512KB;
    0 Y5 g2 i; r! u" W' Q0 N0 I
20.     MPU_InitStruct.AccessPermission = MPU_REGION_FULL_ACCESS;
    ! t! F: u3 e5 Q
21.     MPU_InitStruct.IsBufferable     = MPU_ACCESS_BUFFERABLE;

22.     MPU_InitStruct.IsCacheable      = MPU_ACCESS_CACHEABLE;
    4 f5 ?6 _2 l! i# u
23.     MPU_InitStruct.IsShareable      = MPU_ACCESS_NOT_SHAREABLE;

24.     MPU_InitStruct.Number           = MPU_REGION_NUMBER0;

25.     MPU_InitStruct.TypeExtField     = MPU_TEX_LEVEL1;
    1 G* z5 k# y7 t& n1 D1 y' Y1 ]
26.     MPU_InitStruct.SubRegionDisable = 0x00;

27.     MPU_InitStruct.DisableExec      = MPU_INSTRUCTION_ACCESS_ENABLE;

28.
    . X/ X( ], V% M9 @6 Y" K! b
29.     HAL_MPU_ConfigRegion(&MPU_InitStruct);

30.
    6 g8 T* h  ^5 ]
31.

32.     /* 配置FMC扩展IO的MPU属性为Device或者Strongly Ordered */
    - e; u+ n( S6 g, u; k2 _
33.     MPU_InitStruct.Enable           = MPU_REGION_ENABLE;
    # g- B( k  F% t+ E7 C) v" F
34.     MPU_InitStruct.BaseAddress      = 0x60000000;
    & N1 V* _1 I+ w) W6 X
35.     MPU_InitStruct.Size             = ARM_MPU_REGION_SIZE_64KB;

36.     MPU_InitStruct.AccessPermission = MPU_REGION_FULL_ACCESS;

37.     MPU_InitStruct.IsBufferable     = MPU_ACCESS_BUFFERABLE;
    0 D* e" ]2 f5 {/ V) z- `3 h' N
38.     MPU_InitStruct.IsCacheable      = MPU_ACCESS_NOT_CACHEABLE;
    6 N6 i7 `8 x. `( Y6 Z8 ]+ a( t% p
39.     MPU_InitStruct.IsShareable      = MPU_ACCESS_NOT_SHAREABLE;

40.     MPU_InitStruct.Number           = MPU_REGION_NUMBER1;
    , T' L/ b% V" ^2 f% G
41.     MPU_InitStruct.TypeExtField     = MPU_TEX_LEVEL0;
    ! y2 t# u. \4 p
42.     MPU_InitStruct.SubRegionDisable = 0x00;

43.     MPU_InitStruct.DisableExec      = MPU_INSTRUCTION_ACCESS_ENABLE;
    2 o( p* E0 `! L& K4 h
44.
    ) k5 R; f1 f, r5 v
45.     HAL_MPU_ConfigRegion(&MPU_InitStruct);

46.

47.     /* 配置SDRAM的MPU属性为Write through, read allocate，no write allocate */
    4 H9 `& z& k: t# M* o" s
48.     MPU_InitStruct.Enable           = MPU_REGION_ENABLE;

49.     MPU_InitStruct.BaseAddress      = 0xC0000000;
    $ k# p4 J5 a" x; Y9 Y! F
50.     MPU_InitStruct.Size             = MPU_REGION_SIZE_32MB;
    / ~4 U' F# H; b9 \/ L
51.     MPU_InitStruct.AccessPermission = MPU_REGION_FULL_ACCESS;
    ( e6 ?. W# Z0 Y$ [$ {$ H! B8 g
52.     MPU_InitStruct.IsBufferable     = MPU_ACCESS_NOT_BUFFERABLE;

53.     MPU_InitStruct.IsCacheable      = MPU_ACCESS_CACHEABLE;

54.     MPU_InitStruct.IsShareable      = MPU_ACCESS_NOT_SHAREABLE;

55.     MPU_InitStruct.Number           = MPU_REGION_NUMBER2;
    / z4 h. p; O+ m# ~' x0 f! x; V
56.     MPU_InitStruct.TypeExtField     = MPU_TEX_LEVEL0;

57.     MPU_InitStruct.SubRegionDisable = 0x00;

58.     MPU_InitStruct.DisableExec      = MPU_INSTRUCTION_ACCESS_ENABLE;

59.
    ) A7 b# m: i% p% B
60.     HAL_MPU_ConfigRegion(&MPU_InitStruct);
    " c8 S7 `% u; z' p/ }' G
61.

62.     /*使能 MPU */
    + A- C, V/ s  j& Y1 L
63.     HAL_MPU_Enable(MPU_PRIVILEGED_DEFAULT);
    7 o7 o7 O6 Z0 s8 B! p- J) D3 x) n
64. }

65.
    7 c  O( ^4 g- K, k; F; n( v
66. /*

67. *********************************************************************************************************

68. *    函 数 名: CPU_CACHE_Enable
    # T" z$ e+ y! z$ r
69. *    功能说明: 使能L1 Cache

70. *    形    参: 无

71. *    返 回 值: 无
    ) d# \; r( v9 T/ ~' u! j
72. *********************************************************************************************************

73. */
    5 T4 k3 G3 \# [( V' B5 S
74. static void CPU_CACHE_Enable(void)

75. {

76.     /* 使能 I-Cache */
    ) y4 G( W* l. g
77.     SCB_EnableICache();

78.
    3 i' N. e- s5 h
79.     /* 使能 D-Cache */
    2 p: ?! _4 G& Z9 f
80.     SCB_EnableDCache();

81. }


复制代码

* a0 [( w) V; L
  主功能：
: c4 _' B$ k/ l
( ]1 A% Q9 C3 u6 X2 v; j. O1 v2 ?主程序实现如下操作：

  LCD界面上展示ASCII字符和GB2312编码汉字
! b# W- D5 `& ?) H  启动1个200ms的自动重装定时器，让LED2每200ms翻转一次。
" ?8 h1 I: a7 W; a  通过按键来实现翻页功能，方便查看所有GB2312编码汉字。

1. /*

2. *********************************************************************************************************

3. *    函 数 名: main

4. *    功能说明: c程序入口
   ( `4 ?5 \7 Y# O' h! u2 [+ g
5. *    形    参: 无
   - o1 h. l0 {% _: W6 }  Z
6. *    返 回 值: 错误代码(无需处理)
   % N+ k5 l; G  f0 e2 z
7. *********************************************************************************************************
   6 C- w0 ^( p1 ^  q' G0 |
8. */

9. int main(void)
   9 N6 J1 F5 v6 r* [' g" J" D
10. {
    ! ]# \$ a3 T- m' v
11.     uint16_t ucBright;           /* 背光亮度(0-255) */
    % A+ ^8 @" b- V8 Q
12.     uint8_t ucKeyCode;        /* 按键代码 */

13.     uint8_t ucStatus;        /* 主程序状态字 */
    6 b1 B4 m4 K+ J+ t# l
14.     uint8_t fRefresh;        /* 刷屏请求标志,1表示需要刷新 */

15.
    . K9 u4 S, a0 ]$ I  d1 e/ c
16.

17.     bsp_Init();    /* 硬件初始化 */

18.     PrintfLogo();    /* 打印例程名称和版本等信息 */
    * l, z8 i( \3 q) I- c. N4 C% _
19.     PrintfHelp();    /* 打印操作提示 */

20.

21.     /* 延迟200ms再点亮背光，避免瞬间高亮 */

22.     bsp_DelayMS(200);
    * m* s0 K* d0 y) O. @8 V
23.
    4 ~5 G4 g8 y0 ^3 X' f5 B3 b4 A
24.     DispFirstPage();    /* 显示第1页 */
    ' \# F! S) w: M2 K6 U, b
25.
    ! b1 S+ S  P! ?! L
26.     /* 界面整体显示完毕后，再打开背光，设置为缺省亮度 */
    4 L. L, y* y- n  F6 B) r6 v- {
27.     bsp_DelayMS(100);

28.     ucBright = BRIGHT_DEFAULT;
    8 A, B% R  l. ^6 {  A+ J
29.     LCD_SetBackLight(ucBright);

30.
    # ^  c3 Q* I' x3 R9 G
31.     bsp_StartAutoTimer(0, 200); /* 启动1个200ms的自动重装的定时器，软件定时器0 */

32.

33.     /* 进入主程序循环体 */
      C3 C% v' ~2 q( a* u; ^$ }
34.     ucStatus = 0;

35.     fRefresh = 0;
      n5 h3 M7 a  C4 M; N1 R2 Z
36.     while (1)

37.     {

38.         /* 判断软件定时器0是否超时 */
    9 O6 y" n  _$ ~$ Y! q  K
39.         if(bsp_CheckTimer(0))

40.         {
    + M) ^0 U: ]: n7 y5 I0 a
41.             /* 每隔200ms 进来一次 */

42.             bsp_LedToggle(2);

43.         }
    $ r. X0 M8 h5 z* H
44.
    7 o4 P& R8 R) F7 X- M
45.         if (fRefresh == 1)

46.         {
    2 R( C, f* I9 q7 o. V* e
47.             fRefresh = 0;

48.

49.             switch (ucStatus)
    7 Q  k9 d$ J- c( X  R! T! ~% ^
50.             {
    : ]0 \# q8 h# V1 t6 C3 ^
51.                 case 0:
    ( k1 N' F" H0 `6 k3 L
52.                     DispFirstPage();    /* 显示第1页 */
    + t7 O4 j* [9 Q( _! C7 A+ R
53.                     break;

54.

55.                 case 1:

56.                     DispAsciiDot();        /* 显示ASCII点阵 */

57.                     break;

58.

59.                 default:
    4 N5 r7 b. H6 s" d& e7 V
60.                     /* 区码范围 ：1 - 87 */

61.                     if (ucStatus <= 89)
    # L$ o* Y, T( d2 N4 [4 @( F
62.                     {
    9 F+ O) S/ \2 z0 m
63.                         DispHZK16(ucStatus);    /* 显示一个区的94个汉字 */
    $ L1 M5 ?1 i. K8 }! ?# @8 S
64.                     }
      i7 N, `1 |9 H; Y$ z0 A. A( K
65.                     break;
    % ]: P- e5 a; l9 n3 q. \( q
66.             }
    * h* N2 Q: o  L. o
67.         }

68.
    - S' i# Z6 O' E/ x
69.         ucKeyCode = bsp_GetKey();    /* 读取键值, 无键按下时返回 KEY_NONE = 0 */

70.         if (ucKeyCode != KEY_NONE)

71.         {

72.             /* 有键按下 */

73.             switch (ucKeyCode)
    4 `% [9 k; Y, r" Q/ P
74.             {
    3 c7 _5 h$ i; K. N3 D
75.                 case JOY_DOWN_L:        /* 摇杆LEFT键按下 */

76.                     if (ucStatus > 0)

77.                     {

78.                         ucStatus--;
    5 C! L2 n  f. m9 u# u  e
79.                     }
    % ?5 q4 \' B- ^% Z5 m
80.                     fRefresh = 1;        /* 请求刷新LCD */

81.                     break;
    # c6 ^% _- f/ @2 ^; Z# V+ Z
82.

83.                 case JOY_DOWN_R:        /* 摇杆RIGHT键按下 */

84.                     if (ucStatus < DEMO_PAGE_COUNT - 1)
    ) f( a4 u4 J1 Y+ w
85.                     {
      _1 G9 @' _% I/ B* l, a! Y: x
86.                         ucStatus++;
    8 z4 A. m/ ?% {, |0 R$ z
87.                     }
    7 a. }5 c# r8 |1 j
88.                     fRefresh = 1;        /* 请求刷新LCD */
      _: i5 P1 f' K' W; j( n
89.                     break;

90.
    . z' j. S3 S7 _" c) f& r$ Q. L" v
91.                 case  JOY_DOWN_OK:        /* 摇杆OK键 */
    0 Y: k, T! ]6 j! I1 `. f+ s& g
92.                     ucStatus = 0;        /* 返回首页 */
    5 z$ O7 u& w: ?& n
93.                     fRefresh = 1;        /* 请求刷新LCD */
    3 T1 v6 W, C0 }- |- `1 ?; [% `
94.                     break;

95.

96.                 case JOY_DOWN_U:        /* 摇杆UP键按下 */

97.                     ucBright += BRIGHT_STEP;

98.                     if (ucBright > BRIGHT_MAX)
    3 n4 j( v& d7 e; N" n% i1 b  }
99.                     {
    1 e8 r5 g( k3 [7 B2 a8 ?5 u2 D
100.                         ucBright = BRIGHT_MAX;
     $ ^$ e1 T' w! a2 l1 e! o! f  M0 P
101.                     }
     3 y7 V6 [; Q$ E# _1 X
102.                     LCD_SetBackLight(ucBright);

103.                     printf("当前背景光亮度 : %d\r\n", ucBright);

104.                     break;
     % ^# P+ n5 P3 \, |2 G: p
105.
     6 x$ \- G$ m2 M, i
106.                 case JOY_DOWN_D:        /* 摇杆DOWN键按下 */

107.                     if (ucBright < BRIGHT_STEP)
     $ T/ x0 d' W- k1 r
108.                     {

109.                         ucBright = 0;

110.                     }
     ' _0 E3 s8 _$ u; o& ^
111.                     else
     8 z/ T6 Q' n+ n  A6 \- ?
112.                     {
     ' `& U1 T9 ]4 B  {; T7 k
113.                         ucBright -= BRIGHT_STEP;
     ! f0 C3 j8 J, l8 R: ~5 U( B
114.                     }

115.                     LCD_SetBackLight(ucBright);
     - \7 O$ }( q# [# T8 h- K0 ]
116.                     printf("当前背景光亮度 : %d\r\n", ucBright);
     % Z- K1 C& i8 E) i# Z
117.                     break;

118.

119.                 default:
     + _# d8 z3 a; |  |3 f  S" Y& @4 a
120.                     break;
     5 V" H- N8 @/ J! T) J$ x' h. w" G
121.             }
     # C  Z0 I' l4 V+ l
122.         }

123.     }
     7 w* y$ l# U+ t* m, }5 C
124. }

复制代码

' o8 _0 c* p4 U# R8 l

9 p4 ?. l: ~, m% j7 f下面的代码用于LCD首页显示：
; p9 d8 _6 w  V, _1 P1 Q7 s  D. N

1. /*

2. *********************************************************************************************************
   2 w) [8 z  @# X6 g( ~3 h
3. *    函 数 名: DispFirstPage
   ! R8 z2 Y) N6 h% L4 W" |: L
4. *    功能说明: 显示操作提示
   ) _1 Y3 X8 T  h% b) ]
5. *    形    参：无

6. *    返 回 值: 无

7. *********************************************************************************************************
   9 A. k/ N/ U4 M, k+ s
8. */
   7 b' f2 L7 p: }7 @& t
9. static void DispFirstPage(void)
   7 D; C; a7 x, j. @7 H6 P
10. {
    / g8 M1 O: d9 ]
11.     FONT_T tFont;            /* 定义一个字体结构体变量，用于设置字体参数 */
    & X( Y* _- }+ j
12.     uint16_t y;            /* Y坐标 */
    + q7 j9 F% O, w; G6 v7 X% }: I
13.     uint16_t usLineCap;    /* 行高 */

14.     uint8_t buf[50];
    * ?* Q- ]! ^) X- D+ h. D1 L4 U
15.
    . O4 F! I, k- h5 x
16.     LCD_ClrScr(CL_BLUE);          /* 清屏，背景蓝色 */
    5 j) j, T7 A  R/ U
17.

18.
    , S  w7 |/ ?% b+ \0 [" z$ X' `
19.     /* 设置字体属性 */
    : ?- c3 O6 ?, r  i/ ]
20.     tFont.FontCode = FC_ST_16;        /* 字体选择宋体16点阵，高16x宽15) */

21.     tFont.FrontColor = CL_WHITE;    /* 字体颜色设置为白色 */

22.     tFont.BackColor = CL_MASK;         /* 文字背景颜色，透明 */

23.     tFont.Space = 0;                /* 字符水平间距, 单位 = 像素 */
    5 d" w$ w& G# m
24.

25.     y = 0;
    : Y; e" X9 a0 ]9 Y
26.     usLineCap = 18; /* 行间距 */
    . s3 i3 t: Y7 |' I) m
27.     LCD_DispStr(5, y, "安富莱STM32-V7开发板  <a href="http://www.armfly.com" target="_blank">www.armfly.com</a>", &tFont);

28.     y += usLineCap;

29.     LCD_DispStr(5, y, "汉字小字库和全字库测试实验", &tFont);
    3 ?3 L4 P0 H7 y  d( Z) Y' x. P2 `
30.
    * o& u- O  n& x2 J, G- I# I/ f) ?
31.     y += 2 * usLineCap;
    7 E, \; m& s" T! D& b  q6 c
32.     LCD_DispStr(30, y, "操作提示:", &tFont);

33.
    * \2 B5 Y8 N  `( c$ E# q: t7 ^3 b
34.     y += usLineCap;

35.     LCD_DispStr(50, y, "摇杆上键 = 增加背光亮度", &tFont);
    % K* y9 A2 t% g8 S& I
36.

37.     y += usLineCap;
    ; M5 d, C, U) e  Q% q
38.     LCD_DispStr(50, y, "摇杆下键 = 降低背光亮度", &tFont);
    1 \1 ?- G3 _+ N3 M6 V
39.

40.     y += usLineCap;
    ( T0 A1 l& Z, s' C  j* J
41.     LCD_DispStr(50, y, "摇杆左键 = 向前翻页", &tFont);
    7 }+ |/ m, t4 j% y8 ^: x' K
42.
    ( m) H$ G" q) u, a* O
43.     y += usLineCap;
    4 ^  Q) K. a7 p( x8 u. l
44.     LCD_DispStr(50, y, "摇杆右键 = 向后翻页", &tFont);

45.

46.     y += usLineCap;
    9 o$ Z& O1 K7 o, g! F
47.     LCD_DispStr(50, y, "摇杆OK键 = 返回首页", &tFont);
      r6 s! C, o$ d$ K  d( c4 P0 ]5 m
48.

49.     y += 2 * usLineCap;
    - d7 E1 i' S0 I4 p8 t! f. ~
50.
    # u! P, g% J! H+ x7 n6 _; ^8 N. `
51.     sprintf((char *)buf, "显示器分辨率 ：%dx%d", g_LcdWidth, g_LcdHeight);
    2 G+ |% ]: `+ ]
52.     LCD_DispStr(5, y, (char *)buf, &tFont);
    : b3 Z- L" T; d/ L. A8 K
53.
      H) [& C! W/ S4 s
54.     y += usLineCap;

55.     LCD_DispStr(5, y, "每行可以显示25个汉字，或50个字符", &tFont);

56. }

复制代码

7 S/ |* n) Q) f& F4 x1 X
9 s8 j6 k4 a; }# |5 s下面是ASCII字符显示：

5 N' U. f* P$ I, N

1. /*

2. *********************************************************************************************************
   . O. k! s: ]# V
3. *    函 数 名: DispAsciiDot
   ( j' T% J; n* N; B7 a* y3 k* S! H& G
4. *    功能说明: 显示ASCII点阵

5. *    形    参：无

6. *    返 回 值: 无

7. *********************************************************************************************************
   , V8 {+ d9 ]: ?; q7 M$ ~2 D" o( Z% w
8. */
   : E& K8 U% y# D0 e
9. static void DispAsciiDot(void)
   ! O) a; P6 S7 U* F7 L) ?
10. {

11.     uint8_t i,k;

12.     FONT_T tFont;        /* 定义一个字体结构体变量，用于设置字体参数 */
      r/ E2 x+ u2 t3 e7 k; I
13.     uint16_t x;        /* X坐标 */

14.     uint16_t y;        /* Y坐标 */

15.     char buf[32 + 1];

16.     uint8_t ascii;
    9 t+ G7 W  _1 Y) C1 O+ \; |
17.

18.     LCD_ClrScr(CL_BLUE);          /* 清屏，背景蓝色 */
    , H  y# @) L- V( v* U5 ?9 W7 v: l# ?
19.
    + {' w3 j* C, s) E4 P' P: d& X& ^
20.     /* 设置字体属性 */
    # {  u( t3 v& {, F: X# {* i1 Y% F: s
21.     tFont.FontCode = FC_ST_16;        /* 字体选择宋体16点阵，高16x宽15) */

22.     tFont.FrontColor = CL_WHITE;    /* 字体颜色设置为白色 */

23.     tFont.BackColor = CL_MASK;         /* 文字背景颜色，透明 */

24.     tFont.Space = 2;                /* 字符水平间距, 单位 = 像素 */

25.
    ) s6 G( t/ a9 `; M6 m; ]
26.     LCD_DispStr(50, 0, "16点阵ASCII码字库，代码1-127", &tFont);

27.

28.     x = 50;

29.     y = 40;
    ; D) G5 X3 S9 \# K% W  d; W
30.     ascii = 0;
    4 l4 {, a0 l; P' U+ A0 ^) L
31.     for (i = 0; i < 4; i++)

32.     {

33.         for (k = 0; k < 32; k++)
    # R  I8 c5 P( K$ V
34.         {

35.             buf[k] = ascii++;

36.         }
    + L- Z, R. P" f2 U& U: D
37.         buf[32] = 0;
    ' t; U* j) q5 M& p
38.         if (buf[0] == 0)

39.         {

40.             buf[0] = ' ';
      z' H. B9 p* _5 M( K8 [
41.         }
    / V. p5 g( E+ M' V
42.         LCD_DispStr(x, y, buf, &tFont);
    4 M; u. y% p1 l( i; b
43.         y += 20;
    7 E7 x9 X1 F# c5 R( Y7 f
44.     }

45. }

复制代码

% ~, T) N0 T0 i" ]0 j
3 y* }0 A4 n% F2 M
下面是GB2312编码字符显示：
8 V+ w+ Q& [0 M9 a  r
. S- H: j" J9 e/ ~

1. /*

2. *********************************************************************************************************
     i5 U% g# ^+ _1 ^6 }
3. *    函 数 名: DispHZK16
   ( a- i  j; {3 L/ I/ ?4 @# k
4. *    功能说明: 显示16点阵汉字阵

5. *    形    参：无
   6 P" `% z' S* p7 l! T
6. *    返 回 值: 无
   , p/ c6 l2 }2 o6 C: r
7. *********************************************************************************************************

8. */
   % n; Y3 r) D6 E6 g
9. static void DispHZK16(uint8_t _ucIndex)
   7 E3 G9 s4 }! J0 q$ C  x
10. {

11.     uint8_t i,k;
    , n5 ^% Q6 `1 c0 F- g' ~; w
12.     uint16_t x,y;
    ) p' Y. g: ~5 x/ G
13.     char buf[50 + 1];

14.     uint8_t code1,code2;    /* 汉字内码 */

15.     uint8_t usLineCap = 18;

16.     FONT_T tFont;            /* 定义一个字体结构体变量，用于设置字体参数 */

17.
    3 M3 P6 S- k% H5 |3 y
18.     printf(" Display HZK Area Code = %d\r\n", _ucIndex - 1);
    : e/ j) @7 e* @* N* @
19.
    ) C$ q, \! C& I! s5 t. X
20.     if (_ucIndex == 2)

21.     {
      }' u$ Q6 P/ `
22.         /* 第1次清屏，以后显示位置不变，可以不清屏，避免闪烁 */

23.         LCD_ClrScr(CL_BLUE);          /* 清屏，背景蓝色 */
    * R0 f; d. Y3 n" E. `, Q
24.     }
    ; T7 v1 d, X5 H
25.
    1 o2 H9 H; u8 ^1 S) p; B3 u
26.     /* 设置字体属性 */

27.     tFont.FontCode = FC_ST_16;        /* 字体选择宋体16点阵，高16x宽15) */

28.     tFont.FrontColor = CL_WHITE;    /* 字体颜色设置为白色 */

29.     tFont.BackColor = CL_BLUE;         /* 文字背景颜色，蓝色 */
    ! L/ ?8 p! I* k/ [% J$ m; ~
30.     tFont.Space = 0;                /* 字符水平间距, 单位 = 像素 */
    & V# ?$ {" e' t6 X' `" ~
31.

32.     y = 0;

33.     LCD_DispStr(20, y, "国标GB2312 16点阵汉字库(区码1-87，位码1-94)", &tFont);
    $ v& X! l7 ~! D# `
34.

35.     code1 = _ucIndex - 1; /* 得到区码 */

36.     code2 = 1;            /* 位码从1开始 */
    6 A  W  n) }6 [. L9 j$ I0 q
37.
    + Z' _* o  X/ N) t
38.     y += usLineCap;
    1 P% x0 k4 b* N# r5 t
39.     sprintf((char *)buf, (char *)"当前区码: %2d, 本页位码:1-94, 第10-15区无字符", code1);

40.     LCD_DispStr(20, y, buf, &tFont);
    ' V5 \# A+ O( |3 g) m  J1 T  w
41.     y += (2 * usLineCap);

42.

43.     /*

44.         机内码高位 = 区码 + 0xA0

45.         机内码低位 = 位码 + 0xA0
    2 Q9 N8 G' X2 C* p+ w
46.
    8 X( e* q6 v; l; M4 M  L2 F& s% B
47.         区码范围 ：1 - 87

48.         位码范围 : 1 - 94
    : w  j/ u* \3 w
49.
    $ \6 _" k) r. \4 I5 i
50.         每行显示20个汉字，一个区是94个汉字，需要5行显示,第5行显示14个汉字

51.     */

52.
    2 _- d7 l5 k3 H% [/ W
53.     x = 40;
    3 P6 m: j* [$ Q
54.     code1 += 0xA0; /* 换算到内码高位 */
    : O; O  g6 J8 R! v; f$ O0 J
55.     code2 = 0xA1;  /* 内码低位起始 */
    ! w4 D  h% }+ l) @
56.     for (i = 0; i < 5; i++)
    . u6 p. I% ~/ n* x: e
57.     {
    : o; s( y& z% E- k$ ]
58.         for (k = 0; k < 20; k++)

59.         {
    # c: Y5 D  x/ C' w
60.             buf[2 * k] = code1;

61.             buf[2 * k + 1] = code2;
    8 S3 g: Z& ~0 j6 O) h" m0 g
62.             code2++;
    $ x0 I7 V* J+ K" l; W0 \
63.             if ((i == 4) && (k == 13))

64.             {
    ; G$ [2 O* @$ S( n1 s0 j
65.                 k++;

66.                 break;

67.             }

68.         }
    ! v' d+ S6 v( n
69.         buf[2 * k] = 0;

70.         LCD_DispStr(x, y, buf, &tFont);

71.         y += usLineCap;

72.     }

73. }

复制代码

- C) @/ `$ X1 N+ P53.10   总结
1 |/ w: M) q6 ?本章节涉及到的知识点比较多，需要大家花点时间去掌握，直至可以独立驱动一个显示屏。
$ k2 a! ^8 z$ h! ^
# Q- x4 J8 @  e. d# ^
