70.1 初学者重要提示
, @$ _! y3 K1 J$ f+ K9 |: ?' X5 B  本章2.5小节里面的Flash三级读保护是重点，务必要掌握明白。
( c' G, e1 B# \1 u' H  STM32H743XI有两个独立的BANK，一个BANK的编程和擦除操作对另一个BANK没有任何影响。但是如果用户应用程序和要擦写的Flash扇区在同一个BANK，在执行擦写操作时，用户应用程序将停止运行，包括中断服务程序。
2 b" Z# {' N" p  STM32H7的两个Flash BANK是256bit带宽，CPU访问是采用的两个64bit AXI总线。
8 w0 y, ^& J: c* K- a6 T7 M' R  HAL库的内部Flash编程函数HAL_FLASH_Program固定编写32字节数据。
70.2 内部Flash基础知识
70.2.1 内部Flash的硬件框图

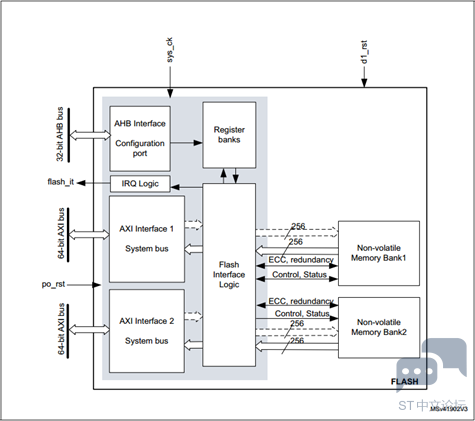

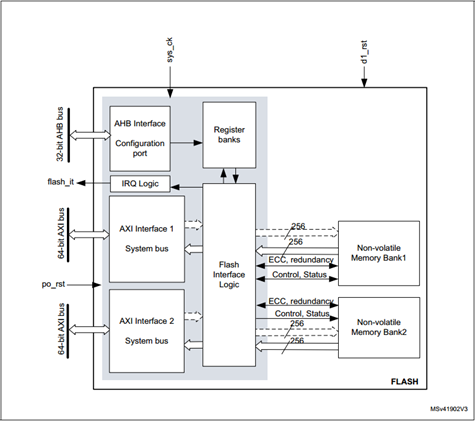

8 x/ z" e& @' t0 B认识一个外设，最好的方式就是看它的框图，方便我们快速的了解内部Flash的基本功能，然后再看手册了解细节。
9 f% Y- s8 q" _& i7 [) }
3 w. f% p/ N0 _+ _7 i) U. y

7 U" j) Z  k8 r) M$ s) P/ F0 R通过这个框图，我们可以得到如下信息：
% j8 b: w2 F+ B( V" @+ J
  sys_ck时钟输入
4 E6 G1 P, J  ?8 t9 QD1域总线时钟。

  po_rst输入
8 |2 s6 w( `3 f& ^2 o2 i; V$ dPower on reset 上电复位。
$ ^+ O/ g) f  x$ s- F4 a
  d1_rst输入
; p; `! v/ k& ~; }, sD1域系统复位。

  flash_it输出
flash中断请求输出。
7 _' b3 H$ R( b) O5 v$ M7 {
7 @$ c% ?3 H8 p. T

9 x  `: R9 F, B8 X* V8 ]/ w4 D
STM32H7的两个Flash BANK是独立的，读写和擦除互补影响，256bit带宽，CPU访问是采用的两个64bit AXI总线。
: k" H+ t$ ~; j( m0 R8 G( \" H
+ v3 L' G3 K% k( `9 g# w/ n5 T- F70.2.2 内部Flash框架

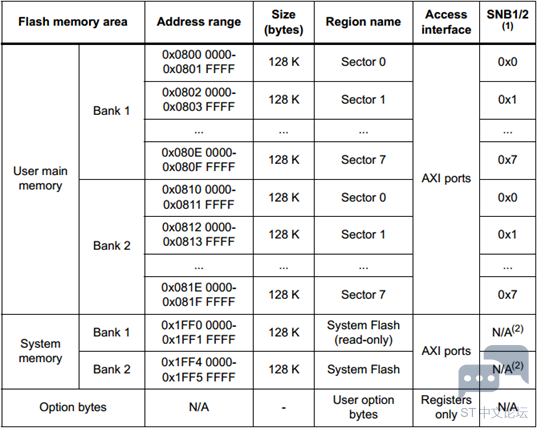

" `- A, H* d) Q  M* ?/ S- ?关于内部Flash的框架，了解以下几个知识点即可：
$ h1 d4 {" o8 B$ z) ]
  256bit为单位，即32字节，并且每个单位配10bit的ECC校验位。正是这个原因要求大家对Flash进行编程时，必须以32字节为单位。
  两个独立的BANK，每个BANK有1MB容量。并且每个BANK的扇区大小固定为128KB，即8个扇区。
6 c3 T9 o1 i  s; L* i- I

BANK1的地址范围：0x0800 0000到0x080F FFFF。
  ]# j' O% C" J" F& k
BANK2的地址范围：0x0810 0000到0x081F FFFF。
  ?2 B' e  N( t: V7 z
, s$ {8 x, z7 k) [7 p0 q( @70.2.3 内部Flash读操作
) P8 W$ r7 K+ ?/ Q5 {STM32H7的内部Flash读操作跟内部RAM的读操作是一样的，支持64bit，32bit，16bt和8bit，使用比较简单。这里我们重点普及一个知识点，H7的内部Flash在不同主频下需要做的延迟参数：

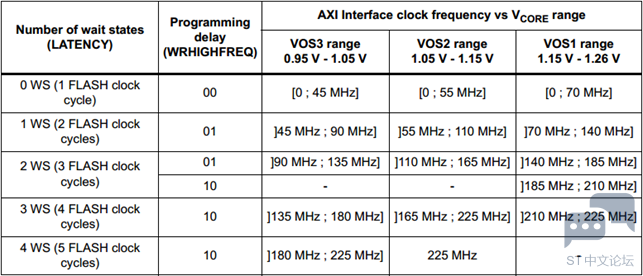

, N+ h, H" p3 G9 }, |  {5 Q对于上面的表格，大家可以看到，当延迟等待设置为0的时候，即无等待，单周期访问，速度可以做到70MHz。增加1个Flash周期后，访问速度可以做到140MHz。当增加到3个或4个Flash周期后，最高速度可以做到225MHz。
2 [4 {( t6 m  P$ }

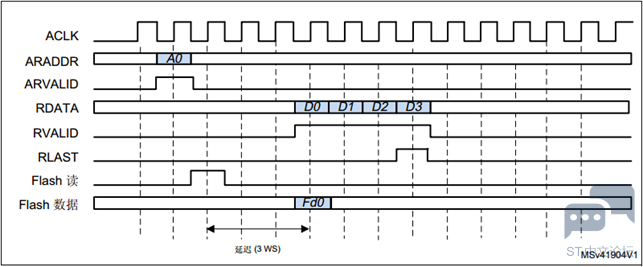

了解了这个知识点后，再来看下面的时序，非常具有参考意义：

注：ACLK、ARADDR、ARVALID、RDATA、RVALID 和RLAST是AXI总线信号。Flash读和Flash数据是 Flash 接口信号。
9 w  O8 p* c( Y1 M8 L; b7 d5 S
/ o; K) p  M& Z, e2 R3 K: F9 C

& ^" F6 F# P4 |
7 c/ C" r# R- ?' N9 G5 @关于这个时序要要认识到以下几点：

  AXI总线发起读取信号后，Flash端等待了3个时钟周期（注意延迟三个周期，支持的Flash速度），之后连续读取了4个64bit数据。
6 p# {- X0 \+ T2 r, B! k* X  由于AXI总线是64bit的，所以1次读取就可以读出64bit数据，连续读取4次后，就是256bit，即Flash接口的一组数据，因为H7的Flash接口带宽是256bit的。
  如果不开Flash Cache的情况下，连续读可以提升性能。

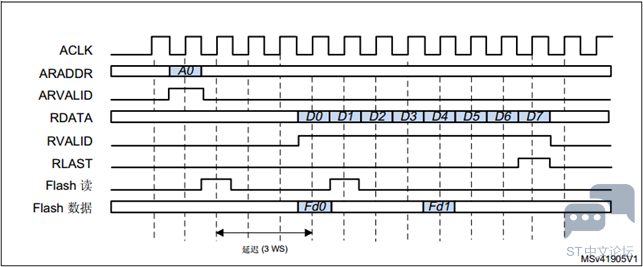

下面是连续读取8个64bit数据的时序图，跟连续读取4个64bit数据基本是一样的，只是多读取了4组数据。

! O9 @4 i" v; a7 E0 @* F* w

2 g. D% b8 N' n+ P1 ~; v" B70.2.4 内部Flash写入和擦除操作
: ^" n. C! S2 R最重要的知识点放在开头说：STM32H7内部Flash的写操作地址必须是32字节对齐（此地址对32求余数为0），写入的数据量也必须是32字节整数倍，不足32字节整数倍，补0也要是整数倍。
. u* Q5 W3 b- e
( y1 n9 V1 c! X9 v; t这里我们重点了解Flash的写入和擦除流程。Flash的写入扇区流程如下：

先保证这块扇区空间之前已经擦除过了。
% @8 E0 N2 e3 L# U* \# _3 t解锁Flash，通过HAL库的函数HAL_FLASH_Unlock实现。
检查是否写保护，使能Flash可以编程，然后对其进行编程操作，编程完毕后，等待编程完成，然后禁止Flash编程位。具体操作可以通过HAL库的函数HAL_FLASH_Program实现。

9 m  j7 K% q: P# Q* p/ A
Flash的擦除流程如下：
. H( j1 w3 t* k- w9 G. F" u' O: b7 a4 a
  y8 m+ F0 }4 o( O* B  K解锁Flash，通过HAL库的函数HAL_FLASH_Unlock实现。
如果是BANK1或者BANK2需要擦除，调用函数FLASH_MassErase，然后等待擦除完成，完成之后关闭BANK1和BANK2的擦除请求位BER1/BER2
如果是扇区擦除，调用函数FLASH_Erase_Sector，然后等待擦除完成，完成之后关闭扇区的擦除请求位SER。
* U" X4 O' p# f( s- B70.2.5 内部Flash读保护
7 y! M! ]! H- d$ c8 g内部Flash支持三级读保护RDP（read out protection）。

- h5 q: B7 q% z, R+ k5 g  Level 0（无保护）
5 ?0 ~& l2 x; A4 ^* A( w默认设置，所有读写和擦除操作都可以正常支持。

4 V" p! z* F  z, s  Level 1 （Flash连接保护）
  可以防止连接调试器时读取Flash内容，或者RAM中存有恶意获取代码，也是禁止的。因此只要调试器连接芯片，或者从内部RAM启动运行代码，都是禁止访问内部Flash的。
5 Y, }( R  j2 {) L  如果没有检测到从内部RAM启动和系统bootloader启动且没有连接调试器，对用户Flash的读写和擦除操作都是允许的，并且其它安全存储区也是可以访问的。否则是禁止访问的，一旦检测到对Flash的读请求，将产生总线错误。
/ Q, _/ o2 s9 p2 h  如果将Level 1切换到Level 0时，用户Flash区和安全区域将被擦除。
  Level 2（设备保护和自举保护）
  所有调试特性被关闭。
  禁止从RAM启动。
  除了选项字节里面的SWAP位可以配置，其它位都无法更改。
$ g3 c* P9 J+ U+ c- s- X1 w  禁止了调试功能，且禁止了从RAM和系统bootloader启动，用户Flash区是可以执行读写和擦除操作的，访问其它安全存储区也是可以的。
特别注意：Level2修改是永久性的，一旦配置为Level2将不再支持被修改。

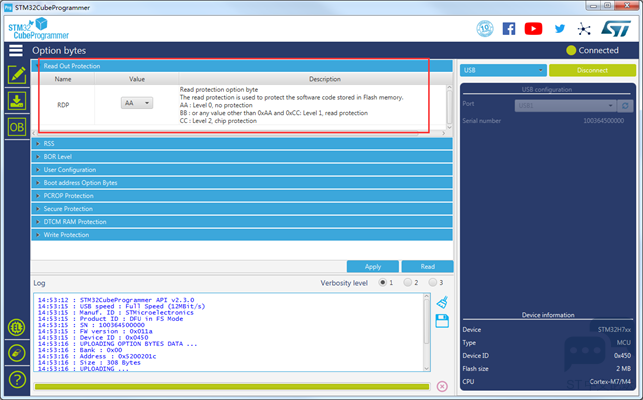

/ p0 Z6 p2 H/ W. T如果大家要设置读保护的话，使用HAL的API可以设置，也可以使用STM32CubeProg设置：

8 Z  c6 F) y- D- J& O70.2.6 内部Flash选项字节

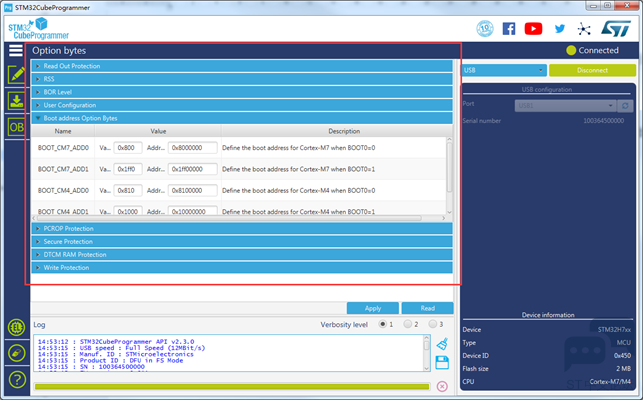

9 M0 p( [+ C( C, sFlash选项字节主要用于boot地址设置，安全保护，Flash扇区保护等，涉及到的选项比较多。如果大家打算了解这一部分的话，使用STM32CubeProg进行设置即可，也比较方便。

, o( ]+ B, v: R* g: a  c% u$ d70.2.7 内部Flash的ECC校验
. r* r, h+ C4 n这里先说下为什么内部Flash要带ECC校验，因为随着芯片的制造工艺水平越高，带电粒子产生的位翻转就越多，此时的ECC是必须要有的，一般可以纠正1-2个bit，安全等级高的Flash类存储器和RAM类都是必须要带ECC的。
8 A, V+ Y$ o% Y! p/ r. I
% o. f' X3 o" v$ _* q对于STM32H7带的ECC校验，一般不需要用户去管理。
* k  W! p& N; s
" _: P( w& [# v5 t. U8 T" y70.3 内部Flash的HAL库用法
5 A$ U3 r5 W6 C! \70.3.1 内部Flash结构体FLASH_TypeDef
内部Flash相关的寄存器是通过HAL库中的结构体FLASH_TypeDef定义的，在stm32h743xx.h中可以找到这个类型定义：
. X  R& y0 R, [0 C
3 Y% a, W! Y9 |' A+ W

1. typedef struct

2. {
   ! L( P4 ^5 k2 r, S! ~$ W' N
3.   __IO uint32_t ACR;

4.   __IO uint32_t KEYR1;

5.   __IO uint32_t OPTKEYR;

6.   __IO uint32_t CR1;

7.   __IO uint32_t SR1;
     J8 J& x1 K: s3 Q
8.   __IO uint32_t CCR1;
   4 d) g9 v: {8 y" w( b. I1 N
9.   __IO uint32_t OPTCR;
   2 Q4 P( p3 |3 D' i
10.   __IO uint32_t OPTSR_CUR;
    ; }8 t3 v, [5 p, e- G( b' T
11.   __IO uint32_t OPTSR_PRG;

12.   __IO uint32_t OPTCCR;

13.   __IO uint32_t PRAR_CUR1;

14.   __IO uint32_t PRAR_PRG1;
    9 y3 w8 K* F* o
15.   __IO uint32_t SCAR_CUR1;
    - s/ ]5 ^% k, e/ N
16.   __IO uint32_t SCAR_PRG1;

17.   __IO uint32_t WPSN_CUR1;

18.   __IO uint32_t WPSN_PRG1;

19.   __IO uint32_t BOOT_CUR;
    1 X% u: K- s# i* x5 t8 Q  z
20.   __IO uint32_t BOOT_PRG;

21.   uint32_t      RESERVED0[2];

22.   __IO uint32_t CRCCR1;

23.   __IO uint32_t CRCSADD1;
    , p2 A  \7 A! N2 A! S: r
24.   __IO uint32_t CRCEADD1;
    4 Q2 i0 x& t5 t' R* g1 ?2 i
25.   __IO uint32_t CRCDATA;

26.   __IO uint32_t ECC_FA1;
    9 m- M3 e/ ]6 t3 ?. N4 H; c5 f; D" q( P
27.   uint32_t      RESERVED1[40];
    1 i+ @3 W5 A2 ^; R1 T
28.   __IO uint32_t KEYR2;
    + c; r6 ^0 K8 W6 V* c( X
29.   uint32_t      RESERVED2;

30.   __IO uint32_t CR2;
    & ^4 |! }6 }. c1 b* [/ Y
31.   __IO uint32_t SR2;
    # E0 o% ~, z& v2 s
32.   __IO uint32_t CCR2;
    2 B) X( ^* n5 `# f* |2 O) _
33.   uint32_t      RESERVED3[4];
    8 c. b- u% E7 B* h5 B( \
34.   __IO uint32_t PRAR_CUR2;
      g% r' Z. f0 |) l; u
35.   __IO uint32_t PRAR_PRG2;
    8 J+ G7 M: U9 X- N; \2 r- F* U0 k4 t
36.   __IO uint32_t SCAR_CUR2;
    - a7 Q$ i* n) h. w4 t& }; {1 ^
37.   __IO uint32_t SCAR_PRG2;
    9 D6 l* {) K* E& S5 H* [6 Z1 r5 |/ @
38.   __IO uint32_t WPSN_CUR2;
    " \' U8 @; {9 d  @" b1 @
39.   __IO uint32_t WPSN_PRG2;
    # |4 m  V: h* T0 ^$ J
40.   uint32_t      RESERVED4[4];
    8 j6 t  X, X0 ^5 ?* o) C
41.   __IO uint32_t CRCCR2;
    . S# E5 m- Z) ]
42.   __IO uint32_t CRCSADD2;

43.   __IO uint32_t CRCEADD2;

44.   __IO uint32_t CRCDATA2;
    - t/ V" c4 @4 b. S  N) ^
45.   __IO uint32_t ECC_FA2;

46. } FLASH_TypeDef;

复制代码

这个结构体的成员名称和排列次序和CPU的寄存器是一 一对应的。
2 _3 R* C* k# ]& V
__IO表示volatile, 这是标准C语言中的一个修饰字，表示这个变量是非易失性的，编译器不要将其优化掉。core_m7.h 文件定义了这个宏：

" Q  z2 k' g# _9 H

1. #define     __O     volatile             /*!< Defines 'write only' permissions */

2. #define     __IO    volatile             /*!< Defines 'read / write' permissions */

复制代码

下面我们看下Flash的定义，在stm32h743xx.h文件。
! ]7 W3 S! D' k4 k/ C  W) K/ F& U

1. #define PERIPH_BASE              (0x40000000UL)

2. #define D1_AHB1PERIPH_BASE       (PERIPH_BASE + 0x12000000UL)
   ! |" l5 l3 v# j  m+ S  @0 R6 Z2 u' A, @, ^
3. #define FLASH_R_BASE             (D1_AHB1PERIPH_BASE + 0x2000UL)

4. #define FLASH                    ((FLASH_TypeDef *) FLASH_R_BASE) <----- 展开这个宏，(FLASH_TypeDef *)0x52002000

复制代码

我们访问Flash的CR1寄存器可以采用这种形式：FLASH->CR1 = 0。

70.3.2 内部Flash擦除结构体FLASH_EraseInitTypeDef
& l9 E- ^5 r7 V6 y' R1 s  k下面是做内部Flash擦除的结构体，用到的地方比较多：
8 J! [- i% N: }6 O& R5 _  M

1. typedef struct
   + c) s9 H( B3 T8 N) X
2. {

3.   uint32_t TypeErase;

4.   uint32_t Banks;

5.   uint32_t Sector;
   5 p3 M/ `% K6 e' T, T' b, I
6.   uint32_t NbSectors;

7.   uint32_t VoltageRange;
   4 v+ d5 y% h* f; h0 i& n) M
8. } FLASH_EraseInitTypeDef;

复制代码

下面将结构体成员逐一做个说明：

: r0 R% I" T5 z! t. i% {0 k$ p  a7 R  TypeErase
" j/ s7 H  g" A& }+ v) A3 c! G! `用于选择BANK擦除还是扇区擦除，H743有两个BANK，每个BANK有个8个扇区，每个扇区128KB。具体支持的参数如下：

1. #define FLASH_TYPEERASE_SECTORS      0x00U  /* 扇区方式擦除 */
   $ f4 ]( @+ `* v) c
2. #define FLASH_TYPEERASE_MASSERASE    0x01U  /* BANK方式擦除 */

复制代码

  Banks
3 E, v. l- A' t. b用于选择要擦除的BANK，或者两个BANK都选择：
  X, R' K* D/ ~

1. #define FLASH_BANK_1             0x01U                         /* Bank 1 */

2. #define FLASH_BANK_2             0x02U                         /* Bank 2 */
   " F5 X% X0 m" [
3. #define FLASH_BANK_BOTH          (FLASH_BANK_1 | FLASH_BANK_2) /* Bank1 和 Bank2 */

复制代码

Sector
用于选择要擦除的扇区：
! ^8 L; `. S3 d2 o7 d0 g+ H

1. #define FLASH_SECTOR_0             0U       /* Sector Number 0   */
   % @3 y- C% U- _9 S5 h
2. #define FLASH_SECTOR_1             1U       /* Sector Number 1   */
   : [7 E( O0 s: l  o' v
3. #define FLASH_SECTOR_2             2U       /* Sector Number 2   */
   1 Z' K6 D; C' ^) f& o5 H+ p
4. #define FLASH_SECTOR_3             3U       /* Sector Number 3   */
   " z6 v3 d; ^, @' w+ E% q  ?# w
5. #define FLASH_SECTOR_4             4U       /* Sector Number 4   */

6. #define FLASH_SECTOR_5             5U       /* Sector Number 5   */
   ' p$ J# ^- D3 K4 i7 Z& K6 _1 F
7. #define FLASH_SECTOR_6             6U       /* Sector Number 6   */
   0 Z9 n: X( ~: `9 C6 P; Q
8. #define FLASH_SECTOR_7             7U       /* Sector Number 7   */

复制代码

  NbSectors
用于设置要擦除的扇区个数，对于STM32H743来说，范围1到8。

# g- d' v, W( e0 W  VoltageRange
用于设置编程的并行位数，电压不同，位数不同：

$ E8 z; V" p, ~/ _

1. #define FLASH_VOLTAGE_RANGE_1        0x00000000U       /* Flash program/erase by 8 bits  */
   5 _2 @# u( f6 c( A
2. #define FLASH_VOLTAGE_RANGE_2        FLASH_CR_PSIZE_0  /* Flash program/erase by 16 bits */
   3 e1 u5 o% k+ F$ ?
3. #define FLASH_VOLTAGE_RANGE_3        FLASH_CR_PSIZE_1  /* Flash program/erase by 32 bits */

4. #define FLASH_VOLTAGE_RANGE_4        FLASH_CR_PSIZE    /* Flash program/erase by 64 bits */

复制代码

70.3.3 内部Flash的操作总结
使用方法由HAL库提供：

  Flash编程函数操作流程
* J/ T8 a3 M% k; r  z  Flash解锁函数HAL_FLASH_Unlock。
  Flash查询方式编程HAL_FLASH_Program。
  Flash中断方式编程HAL_FLASH_Program_IT。
% O$ Y6 b% C' f6 Z. q4 k0 {  Flash上锁函数HAL_FLASH_Lock。
  选项字节编程流程
7 h# O/ p& h/ }/ _3 `! F1 _! b( T  选项字节解锁函数HAL_FLASH_OB_Unlock。
  选项字节加载函数HAL_FLASH_OB_Launch。
1 @: Q0 A* p& o: S- }4 Z  选项字节编程函数HAL_FLASHEx_OBProgram。
  选项字节加锁函数HAL_FLASH_OB_Lock。
  Flash擦除流程
2 q, o; a; L" b( C  |, e& s4 U+ y( {  Flash解锁函数HAL_FLASH_Unlock。
  Flash查询方式擦除HAL_FLASHEx_Erase。
: N7 |/ n( r$ b3 t9 ?, O+ a  Flash中断方式擦除HAL_FLASHEx_Erase_IT。
) w# g9 g3 i+ w+ U! @5 \" @  Flash上锁函数HAL_FLASH_Lock。
70.4 内部Flash源文件stm32h7xx_hal_flash.c
此文件涉及到的函数较多，这里把几个常用的函数做个说明：
/ `; m& o& \, ^3 K  HAL_FLASH_Unlock
  HAL_FLASH_Lock
3 }9 m. T: [1 h* I  w/ ^1 y& x- n) n  HAL_FLASHEx_Erase
" V1 R3 b! [" w. c! z; I  HAL_FLASH_Program
70.4.1 函数HAL_FLASH_Lock
  A  x0 y4 ^0 A函数原型：

, S& v3 `5 f# B. U. K3 c/ t

1. HAL_StatusTypeDef HAL_FLASH_Lock(void)
   % H8 o5 Q' ?- a; w  I. U7 ~
2. {
   2 A% h/ u% J, @% |& o# ]6 z
3. /* 设置FLASH Bank1控制寄存器Lock位，即禁止访问 */
   7 m8 Y4 z- V7 {8 F
4.   SET_BIT(FLASH->CR1, FLASH_CR_LOCK);

5.

6. /* 验证Flash Bank1是否已经被锁住 */

7.   if (READ_BIT(FLASH->CR1, FLASH_CR_LOCK) == 0U)

8.   {

9.     return HAL_ERROR;

10.   }
    ) q' K( X: P9 t  l( b6 f% L# q
11.

12. /* 设置FLASH Bank2控制寄存器Lock位，即禁止访问 */
    ' D) w, e% d3 Z% `" Q
13.   SET_BIT(FLASH->CR2, FLASH_CR_LOCK);

14.

15. /* 验证Flash Bank2是否已经被锁住 */
    ' P0 i9 ~; L. [6 v" `& J4 B
16.   if (READ_BIT(FLASH->CR2, FLASH_CR_LOCK) == 0U)

17.   {

18.     return HAL_ERROR;
    : u% h/ t9 G5 p, B6 A+ q
19.   }

20.

21.   return HAL_OK;
    , d% w3 l3 \  n- ~- [" t$ m
22. }

复制代码

2 p6 u( I9 g0 Z7 }* ?% }' N函数描述：

用于Flash加锁，加锁后将不能对Flash进行编程和擦除。
( B" ~- s/ }0 }, S
70.4.2 函数HAL_FLASH_Unlock
函数原型：

1. HAL_StatusTypeDef HAL_FLASH_Unlock(void)
   3 D) s0 _" N+ ]4 m. j  C
2. {
   9 C1 m1 v7 N1 s& j+ K0 Z
3.   if(READ_BIT(FLASH->CR1, FLASH_CR_LOCK) != 0U)
   ! D4 ^; R& D, V1 w( h  Q. `1 h
4.   {
   ! k8 \5 m8 j+ ]0 N2 P" q
5.     /* 允许访问Flash Bank1 */
   6 m" F2 R9 l. _
6.     WRITE_REG(FLASH->KEYR1, FLASH_KEY1);
   8 O, [. i0 l* e* W+ A5 k5 |
7.     WRITE_REG(FLASH->KEYR1, FLASH_KEY2);

8.
   5 ~" w! s1 r' h# A0 h: X2 A
9.     /* 验证是否已经解锁 */
   ' ~& z8 q$ r2 }& m% H5 D" O. p/ S
10.     if (READ_BIT(FLASH->CR1, FLASH_CR_LOCK) != 0U)

11.     {
    ' r$ X7 D. h7 e0 Y! @/ e
12.       return HAL_ERROR;
    . i: v0 v8 L1 l) C0 c% M1 r
13.     }

14.   }

15.

16.   if(READ_BIT(FLASH->CR2, FLASH_CR_LOCK) != 0U)
    1 s( c& m) O& |" H
17.   {

18.     /* 允许访问Flash Bank2 */
    0 \9 i" D2 z& J% |* f, X
19.     WRITE_REG(FLASH->KEYR2, FLASH_KEY1);

20.     WRITE_REG(FLASH->KEYR2, FLASH_KEY2);
    4 k3 c- W. r6 p; x# a' B  @
21.
    7 e$ O: w* k% r# G" K, s8 @$ ?6 w3 w
22.     /* 验证是否已经解锁 */

23.     if (READ_BIT(FLASH->CR2, FLASH_CR_LOCK) != 0U)
    " m& g" r+ O# U! T
24.     {
    6 y6 ^# F- |# r( |% I* D
25.       return HAL_ERROR;

26.     }
    0 z3 d' W1 \3 w# G5 u0 p
27.   }
    / g# Q- q9 o5 {- u8 D# L8 r
28.
    " T8 x/ c! l* D
29.   return HAL_OK;

30. }
    ! O  k5 Y8 i7 G8 g& M5 a* D3 [0 ?2 q

复制代码

3 C' x* X' O& ?1 ^+ T4 O7 J% [
+ U4 ^( V  {# a4 t. O函数描述：

此函数用于Flash解锁，解锁后可以对Flash进行擦除和编程。

  q6 B8 }8 P# v* c$ s9 q70.4.3 函数HAL_FLASH_Program
# z$ ?5 {8 B  \- E0 w函数原型：

& i: x4 ?0 F7 w# v  J! Q! U

1. HAL_StatusTypeDef HAL_FLASH_Program(uint32_t TypeProgram, uint32_t FlashAddress, uint32_t DataAddress)

2. {
   " _7 z+ r' u0 t! w8 W
3.   HAL_StatusTypeDef status;
   + b! N+ r, K( f0 D- O7 B3 b, A
4.   __IO uint32_t *dest_addr = (__IO uint32_t *)FlashAddress;
   % i9 h# d* z% `' ]
5.   __IO uint32_t *src_addr = (__IO uint32_t*)DataAddress;

6.   uint32_t bank;

7.   uint8_t row_index = FLASH_NB_32BITWORD_IN_FLASHWORD;

8.
   . n9 O1 |; P6 V" M9 e
9.   /* 检测参数 */

10.   assert_param(IS_FLASH_TYPEPROGRAM(TypeProgram));

11.   assert_param(IS_FLASH_PROGRAM_ADDRESS(FlashAddress));
    / D+ O4 G! v0 Z! h' r
12.
    ) o* r" h1 _) _, a/ `3 e
13.   /* 上锁 */

14.   __HAL_LOCK(&pFlash);
    + X# I$ V- _( {; n# E& e# j: z, c
15.

16. #if defined (FLASH_OPTCR_PG_OTP)
    7 K6 `( b. K8 }4 L0 v$ g( M' e
17.   if((IS_FLASH_PROGRAM_ADDRESS_BANK1(FlashAddress)) || (IS_FLASH_PROGRAM_ADDRESS_OTP(FlashAddress)))

18. #else
    ( D# c, {0 u$ c/ ~% Q* \- k$ I# }
19.   if(IS_FLASH_PROGRAM_ADDRESS_BANK1(FlashAddress))
    5 N4 e5 n0 P9 P) j# T! K* ^
20. #endif

21.   {

22.     bank = FLASH_BANK_1;
    1 H& M( [/ z! |8 m' `
23.   }

24.   else
      w' Z5 R: h- v3 v: u$ B2 o3 L
25.   {
    4 q3 \" ?0 Y, P. A# E8 B
26.     bank = FLASH_BANK_2;

27.   }

28.
    ! i% K) y& b( Q! l, h8 h% D
29.   /* 错误标识，无错误 */

30.   pFlash.ErrorCode = HAL_FLASH_ERROR_NONE;
    8 m* p& X7 i' l" {5 ]8 a! t
31.

32.   /* 等待操作完成 */

33.   status = FLASH_WaitForLastOperation((uint32_t)FLASH_TIMEOUT_VALUE, bank);
    $ s3 A- y# t0 I: Q% ?
34.
    . k. [+ O3 p; j0 [: f7 i% t
35.   if(status == HAL_OK)

36.   {
    % p5 U& v- l: k# y
37.     if(bank == FLASH_BANK_1)

38.     {
    3 L& `- ^8 H6 O6 g5 z5 J
39. #if defined (FLASH_OPTCR_PG_OTP)

40.       if (TypeProgram == FLASH_TYPEPROGRAM_OTPWORD)
    ( H% i5 a+ w: v# w: c: u" P) d
41.       {
    : O% m6 D, b2 Y- y9 D
42.         /* 设置OTP寄存器的PG位，使能可以编程 */
    8 @% k; L) j+ c' ?5 u/ X
43.         SET_BIT(FLASH->OPTCR, FLASH_OPTCR_PG_OTP);
    + \& p, q# e& B3 j
44.       }

45.       else

46. #endif

47.       {
    " u/ L) B5 t: \5 z% `3 P5 }2 z
48.         /* 设置PG位，使能可编程 */

49.         SET_BIT(FLASH->CR1, FLASH_CR_PG);
    % a- c; `; b7 j9 c" J& r
50.       }
    & z, W7 Q/ f- k0 Y2 e
51.     }
    5 N4 c: Z5 k" s
52.     else

53.     {
    0 s1 G2 N% J; V/ z. C% S
54.       /* 设置PG位 */

55.       SET_BIT(FLASH->CR2, FLASH_CR_PG);
    " \: w6 B+ q+ L" {) P/ F9 b6 m6 c
56.     }

57.

58.     __ISB();
    % ~9 a/ Y* W9 m. B# |$ u! E2 \
59.     __DSB();

60.

61. #if defined (FLASH_OPTCR_PG_OTP)

62.     if (TypeProgram == FLASH_TYPEPROGRAM_OTPWORD)

63.     {
    # H$ w% w7 H8 @
64.       /* 编程OTP(16 bits) */
    : F6 Z& Y8 i1 G; v$ U1 e
65.       *(__IO uint16_t *)FlashAddress = *(__IO uint16_t*)DataAddress;

66.     }
    - ?; F% W  I1 d' N; i
67.     else

68. #endif

69.     {

70.       /* 对Flash进行编程 */

71.       do

72.       {
    # e/ v7 y$ M  V/ V8 R0 [1 F' e" P
73.         *dest_addr = *src_addr;
      j: ], W9 [5 m6 g2 y& B. X7 u& ]
74.         dest_addr++;
    ' Y; d" [# A) I# j- h
75.         src_addr++;
    0 X# ]2 t. X; S* Z
76.         row_index--;

77.      } while (row_index != 0U);

78.     }

79.

80.     __ISB();
    $ s8 l& W9 l, H2 K4 `5 o
81.     __DSB();

82.

83.     /* 等待最后一次操作完成 */

84.     status = FLASH_WaitForLastOperation((uint32_t)FLASH_TIMEOUT_VALUE, bank);
      Q. c# B  C' Y
85.
    5 l8 x$ b9 I# Y
86. #if defined (FLASH_OPTCR_PG_OTP)
    # M7 |6 |7 x6 t3 E" h. u
87.     if (TypeProgram == FLASH_TYPEPROGRAM_OTPWORD)

88.     {
    # v$ }5 t- ^" u( H! Q
89.       /* 如果编程操作完成，关闭OTP PG位 */

90.       CLEAR_BIT(FLASH->OPTCR, FLASH_OPTCR_PG_OTP);
    / n0 r! h+ t$ Q  R7 x/ |# a+ Z! H
91.     }
    5 o: J* }4 U0 u, {9 n, [  Y
92.     else

93. #endif

94.     {

95.       if(bank == FLASH_BANK_1)

96.       {

97.         /* 如果操作完成，关闭PG位 */
      G9 F0 U- Z0 l, d$ T, x  }. Y' t
98.         CLEAR_BIT(FLASH->CR1, FLASH_CR_PG);

99.       }
    1 P  D+ ]; ]1 K5 v1 q
100.       else

101.       {

102.         /* 如果操作完成，关闭PG位 */

103.         CLEAR_BIT(FLASH->CR2, FLASH_CR_PG);
     ' c1 H; a' C, S+ S
104.       }
     + J0 V! F  @0 r, E* @1 n
105.     }

106.   }
     6 `( t0 V; o4 j- ~
107.
     ; ?5 Z+ c. [& Q' k$ y
108.   /* 解锁 */
     3 g' m1 U- |+ v- k: t
109.   __HAL_UNLOCK(&pFlash);

110.
     + G" {4 H" o% h- W, Y; E9 d
111.   return status;
     4 H. F  q: G) Y! O. i' z+ i
112. }

复制代码

) |5 I6 h; ^5 u, i  ~

- f: S- Q* t( g( @2 m6 p/ |8 r$ a函数描述：
9 J  M0 B0 T+ e1 j4 B- X& C
9 C7 |. L7 C% ?% P$ {/ y此函数主要用于Flash编程，固定编程32个字节数据。

9 j3 g! ?6 X, I; A- Q( Q" m函数参数：

9 ]- f% E8 A2 C1 Q' n, {' o, q  第1个参数是要编程的Flash类型，支持两种参数：
* Q4 [7 c9 F+ Y- d! A; U1 B  FLASH_TYPEPROGRAM_FLASHWORD，用于芯片内部Flash编程。
: @6 w8 }+ {% {: R( N( v  FLASH_TYPEPROGRAM_OTPWORD，用于芯片内部OTP存储区编程，当前的H743并没有这个区域，所以可以忽略。
  第2个参数是要编程的Flash地址。
  第3个参数是要编程到Flash的数据地址。
* g, D# a! c) F+ P+ m  K/ z  返回值，返回HAL_TIMEOUT表示超时，HAL_ERROR表示参数错误，HAL_OK表示发送成功，HAL_BUSY表示串口忙，正在使用中。
  N3 g- E: g3 B2 K# x4 m3 \注意事项：
% z  {$ w6 q  z
  第2个参数的Flash地址要是32字节对齐的，即此地址对32求余等于0。
  第3个参数务必要是32字节的整数倍。
5 m* u; Y3 Y; s  M/ Y% P+ R70.4.4 函数HAL_FLASHEx_Erase
9 g1 a5 Q: Y8 G1 C函数原型：
$ M4 r" |  \8 f. y
; t% j' d5 \% L3 `# X; c/ C

1. HAL_StatusTypeDef HAL_FLASHEx_Erase(FLASH_EraseInitTypeDef *pEraseInit, uint32_t *SectorError)

2. {

3.   HAL_StatusTypeDef status = HAL_OK;
   8 E# u3 q: t  O1 L% V
4.   uint32_t sector_index;

5.

6. /* 检查参数 */

7.   assert_param(IS_FLASH_TYPEERASE(pEraseInit->TypeErase));
   ' d! {* U3 b0 c( U
8.   assert_param(IS_FLASH_BANK(pEraseInit->Banks));
   + H$ R/ E+ M! }
9.

10. /* 上锁 */

11.   __HAL_LOCK(&pFlash);
    4 J5 E1 H- w3 i0 N
12.
      A0 F" U: w% T5 K$ S  O
13. /* 无错误 */

14.   pFlash.ErrorCode = HAL_FLASH_ERROR_NONE;
    2 ?+ B% m' _+ h+ u7 z" K
15.
    7 t- W+ i! p% }9 e5 G
16. /* 等待BANK1的操作完成 */
    & r* m7 H; F; S
17.   if((pEraseInit->Banks & FLASH_BANK_1) == FLASH_BANK_1)
    1 S5 @9 S3 L+ r% |0 h! F
18.   {
    ! M9 Y: ?8 \8 x7 _9 F: ^/ O
19.     if(FLASH_WaitForLastOperation((uint32_t)FLASH_TIMEOUT_VALUE, FLASH_BANK_1) != HAL_OK)
    % y) c5 R' a; C6 R1 C
20.     {

21.       status = HAL_ERROR;

22.     }

23.   }
    ' m% U) K2 k1 S0 R& d
24.

25. /* 等待BANK2的操作完成 */
    6 R! [3 k+ m# b/ }+ M" p6 R4 C3 I' x
26.   if((pEraseInit->Banks & FLASH_BANK_2) == FLASH_BANK_2)

27.   {

28.     if(FLASH_WaitForLastOperation((uint32_t)FLASH_TIMEOUT_VALUE, FLASH_BANK_2) != HAL_OK)

29.     {
    # q8 m# Q. E/ E/ y4 M
30.       status = HAL_ERROR;

31.     }

32.   }

33.
    , @6 h1 n  U1 `6 @  q9 j: d; h
34.   if(status == HAL_OK)

35.   {

36.     if(pEraseInit->TypeErase == FLASH_TYPEERASE_MASSERASE)
    & D; V& V: i: N* h
37.     {

38.   /* 整个BANK1或者BANK2擦除 */

39.       FLASH_MassErase(pEraseInit->VoltageRange, pEraseInit->Banks);
    . u9 q+ L# P" y" n( ^4 A
40.
    % o1 Q- D5 O6 m5 ~4 p. w3 P6 t
41.   /* 等待操作完成 */
    , I4 {$ S; b% _1 \4 {: X# W
42.       if((pEraseInit->Banks & FLASH_BANK_1) == FLASH_BANK_1)

43.       {
    $ o& a' M; O# a& ?" J8 l9 {/ u( H
44.         if(FLASH_WaitForLastOperation((uint32_t)FLASH_TIMEOUT_VALUE, FLASH_BANK_1) != HAL_OK)
    " a2 U) g5 K. P2 [% s
45.         {
    ! [$ c+ S* J! o: r$ U  ?$ _
46.           status = HAL_ERROR;

47.         }

48.     /* 如果擦除完成，关闭BANK1的BER位 */

49.         FLASH->CR1 &= (~FLASH_CR_BER);

50.       }
    4 C: i) `! {* C" s+ @7 t+ G
51.       if((pEraseInit->Banks & FLASH_BANK_2) == FLASH_BANK_2)
    + J' `7 p- g9 h) o6 r- ]
52.       {

53.         if(FLASH_WaitForLastOperation((uint32_t)FLASH_TIMEOUT_VALUE, FLASH_BANK_2) != HAL_OK)
    ( [. M! D3 H2 A( t" q( G$ v
54.         {

55.           status = HAL_ERROR;
    5 }5 X3 p8 ?, |' r! W  D
56.         }

57.     /* 如果擦除操作完成，关闭BANK2的BER位 */
    ' l% a9 }5 @8 V& p. d1 j- M
58.         FLASH->CR2 &= (~FLASH_CR_BER);

59.       }
    & P. P! q. U2 ]* n* b; m
60.     }

61.     else

62.     {
    * a% B6 e1 Y; p0 w7 S) \7 f
63.   /* 初始化扇区错误码 */
    * B. q8 G' }( T# }
64.       *SectorError = 0xFFFFFFFFU;
    5 I! Z1 }6 m$ [+ s4 d
65.
    " r* V! ^- ]  W7 m
66.   /* 扇区方式擦除 */

67.       for(sector_index = pEraseInit->Sector; sector_index < (pEraseInit->NbSectors + pEraseInit->Sector);
    - x0 ~$ J. {$ t1 Q  l- ?
68. sector_index++)

69.       {

70.         FLASH_Erase_Sector(sector_index, pEraseInit->Banks, pEraseInit->VoltageRange);
    3 a2 v4 X0 L0 s3 o& I8 z: R* @) k5 u
71.

72.         if((pEraseInit->Banks & FLASH_BANK_1) == FLASH_BANK_1)
    0 R) @; ]" y4 O* E
73.         {

74.       /* 等待BANK1操作完成 */
    - P. B& [. b* e) D- J6 h
75.           status = FLASH_WaitForLastOperation((uint32_t)FLASH_TIMEOUT_VALUE, FLASH_BANK_1);

76.

77.       /* 如果擦除操作完成，禁止SER位 */
    + x9 B- Y( B+ s. ?0 q2 E
78.           FLASH->CR1 &= (~(FLASH_CR_SER | FLASH_CR_SNB));
    $ J8 A! h* l: V! X3 D% |
79.         }
    / L: i( B  J4 K) C
80.         if((pEraseInit->Banks & FLASH_BANK_2) == FLASH_BANK_2)
    2 k. p" l7 [" [( `
81.         {

82.       /* 等待BANK2操作完成 */

83.           status = FLASH_WaitForLastOperation((uint32_t)FLASH_TIMEOUT_VALUE, FLASH_BANK_2);
    ! r9 C6 }9 X2 d" J: Y
84.

85.       /* 如果擦除操作完成，禁止SER位 */

86.           FLASH->CR2 &= (~(FLASH_CR_SER | FLASH_CR_SNB));
    9 o! P% O9 ^8 n" G9 T; q6 S8 ^
87.         }
    - C: H" |* e5 z# Q* x, t; q; y
88.

89.         if(status != HAL_OK)

90.         {

91.       /* 如果擦除出错，停止后续擦除，返回擦除异常的扇区号 */

92.           *SectorError = sector_index;
    + p( }0 `0 p" n2 S# M$ l$ G5 n
93.           break;
    2 o. a% W4 O4 f
94.         }

95.       }

96.     }
    0 X  e0 C. B; l* k& Z. k
97.   }
    7 c4 r6 O# n, f$ G- G# J
98.
    - r' B$ s9 |( T8 i# n# I
99. /* 解锁 */

100.   __HAL_UNLOCK(&pFlash);
     ) L. G3 r. h7 ^; i4 o/ \0 N% V
101.
     ) \8 [8 y) f) m& K- d
102.   return status;

103. }

复制代码

函数描述：
, k' F8 ^# |( n) N
用于内部Flash的批量擦除（BANK擦除）和扇区方式擦除。

函数参数：

  第1个参数是FLASH_EraseInitTypeDef类型结构体指针变量。
  第2个参数是错误码返回，返回0xFFFFFFFF表示全部正确，返回其它值是擦除过程中的错误扇区。
  返回值，返回HAL_ERROR表示参数错误，HAL_OK表示发送成功，HAL_BUSY表示忙，正在使用中。
4 z# q/ K: h3 _1 ]; N9 l% l70.5 总结
本章节就为大家讲解这么多，对于内部Flash编程来说，掌握本章节的这些知识点就够用了，更多的知识点可以看STM32H7的参考手册学习。
* d4 H6 O" l$ Y5 j
2 Y( v  T) e6 R. N' {% u+ ^
$ O( |" }  ]; A+ n. H
