80.1 初学者重要提示

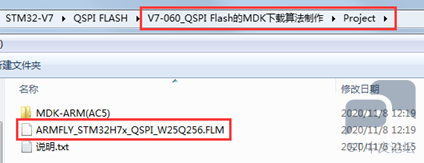

  QSPI Flash的相关知识点可以看第78章和79章。
. M2 K; u; c0 r$ B; s9 v% O2 @  QSPI Flash下载算法文件直接采用HAL库制作，方便大家自己修改。
80.2 MDK下载算法基础知识
Flash编程算法是一种用于擦除应用程序或将应用程序下载到Flash的程序代码。MDK本身支持的各种器件都自带下载算法，存放在MDK各种器件的软件包里面，以STM32H7为例，算法存放在\Keil\STM32H7xx_DFP\2.6.0\CMSIS\Flash（软件包版本不同，数值2.6.0不同），但不支持的需要我们自己制作，本章教程为此而生。

80.2.1 程序能够通过下载算法下载到芯片的核心思想
3 p6 [- {1 P7 @9 t3 P认识到这点很重要：通过MDK创建一批与地址信息无关的函数，实现的功能主要有初始化，擦除，编程，读取，校验等，然后MDK调试下载阶段，会将算法文件加载到芯片的内部RAM里面（加载地址可以通过MDK设置），然后MDK通过与这个算法文件的交互，实现程序下载，调试阶段数据读取等操作。

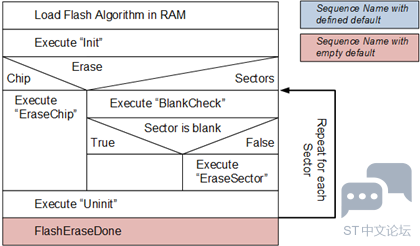

80.2.2 算法程序中擦除操作执行流程
擦除操作大致流程：
* k8 \7 U; d  X. y2 u

* f8 L# @: A2 Q. b
  加载算法到芯片RAM。
  执行初始化函数Init。

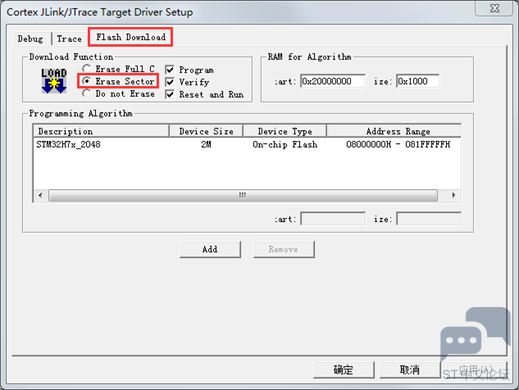

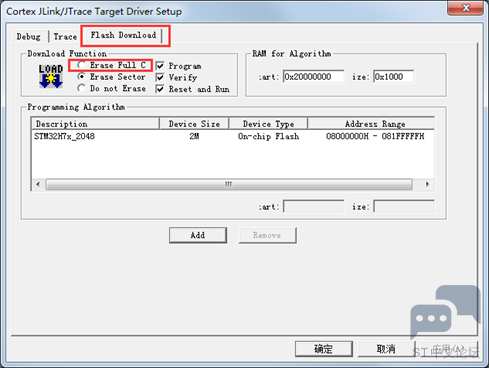

  执行擦除操作，根据用户的MDK配置，这里可以选择整个芯片擦除或者扇区擦除。
  执行Uinit函数。
  e$ R/ w% N7 o+ i  操作完毕。

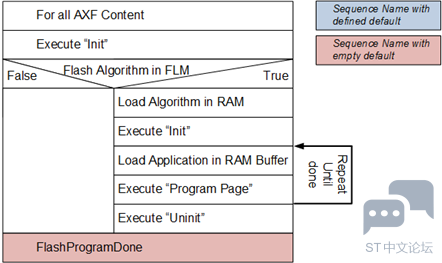

80.2.3 算法程序中编程操作执行流程
. B. q: W. a! x; n) b: w编程操作大致流程：
. Y9 T/ V+ ]3 _+ G3 O# c/ v' t
" n' T& v. _% Z7 {7 `8 i

  针对MDK生成的axf可执行文件做Init初始化，这个axf文件是指的大家自己创建应用程序生成的。
% D& w9 x/ q" @$ i0 t0 D7 D, S  查看Flash算法是否在FLM文件。如果没有在，操作失败。如果在：
6 o- H5 e- c* v+ E* N4 m  加载算法到RAM。
  执行Init函数。
3 q" U# L" T, j/ N+ ~0 ]# |  加载用户到RAM缓冲。
% R: J* A) w0 b& c0 V* a1 T  执行Program Page页编程函数。
  执行Uninit函数。
( b- w% T: t; G/ n  操作完毕。
80.2.4 算法程序中校验操作执行流程

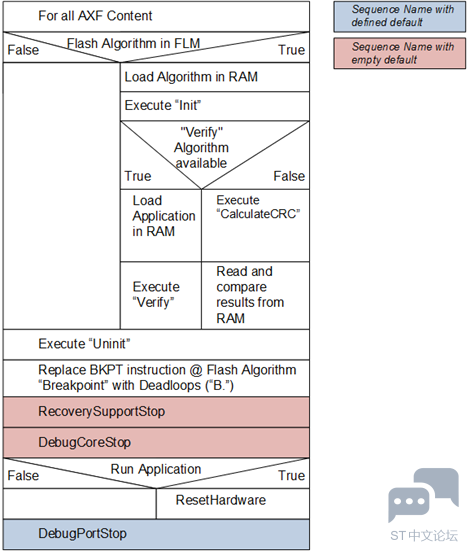

5 z, ?5 \- D5 `2 r校验操作大致流程：

9 p; u  K( x; |) O8 K* V, W

6 _* o' W- d; R8 G/ f: K1 N  校验要用到MDK生成的axf可执行文件。校验就是axf文件中下载到芯片的程序和实际下载的程序读出来做比较。
  查看Flash算法是否在FLM文件。如果没有在，操作失败。如果在：
  加载算法到RAM。
  执行Init函数。
  查看校验算法是否存在
  如果有，加载应用程序到RAM并执行校验。
# O5 P5 M9 [! [6 K/ m9 {+ m5 C( R, o  如果没有，计算CRC，将芯片中读取出来的数据和RAM中加载应用计算输出的CRC值做比较。
6 d, T0 N$ k$ |% F  执行Uninit函数。
% M& E2 y5 B! A& x3 J- f, E  替换BKPT（BreakPoint断点指令）为 B. 死循环指令。
% r4 }* y- h9 g. Y5 E" j3 H; y, G  执行RecoverySupportStop，恢复支持停止。
. |" r( i6 Y* x  r4 I  执行DebugCoreStop，调试内核停止。
$ h  x8 g4 T8 k  运行应用：
; Y# o8 M2 L2 I: L* |/ ]  执行失败。
  执行成功，再执行硬件复位。
/ F: x0 `2 c  w5 M  操作完毕，停止调试端口。
* K. o& L3 [% s2 _  K80.3 创建MDK下载算法通用流程
下面是MDK给的一种大致操作流程，不限制必须采用这种方法，自己创建也可以的。
1 N* Q3 L: `: e; X% n1 P( M4 H
80.3.1 第1步，使用MDK提供好的程序模板
5 n. m1 K2 [3 q位于路径：\Keil\ARM\Pack\ARM\CMSIS\version\Device\_Template_Flash。
& l2 p$ g% N: h3 E, p

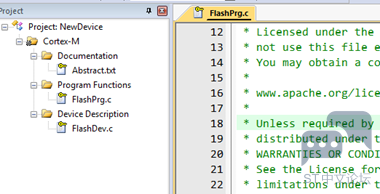

! H7 W% P1 b/ V' U效果如下：

80.3.2 第2步，修改工程名
! |; I; r& ?' h, @MDK提供的工程模板原始名字是NewDevice.uvprojx，大家可以根据自己的需要做修改。比如修改为MyDevice.uvprojx。
  d8 n; I$ [8 Q# K( a  P
80.3.3 第3步，修改使用的器件

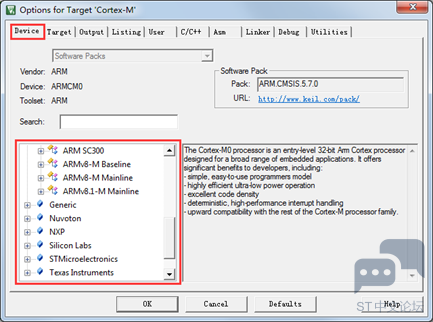

在MDK的Option选项里面设置使用的器件。
# S9 j1 J$ ^3 n& X7 K

: d5 [1 x" e2 V. @9 c! I, b

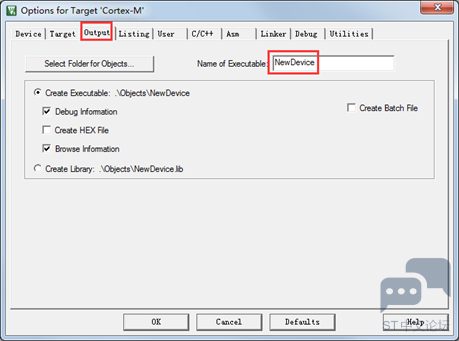

, ~4 \  P& T+ W0 x6 x3 o) ]1 d% s80.3.4 第4步，修改输出算法文件的名字
) ^' h& w1 w7 h6 N5 z/ s这个名字是方便用户查看的，比如设置为stm32h7，那么输出的算法文件就是stm32h7.flm。
6 h2 ^; Y5 W4 H6 S/ M6 ^
, R! c' h/ S4 E5 X% }

9 P0 r9 H- J8 x9 }- D5 r

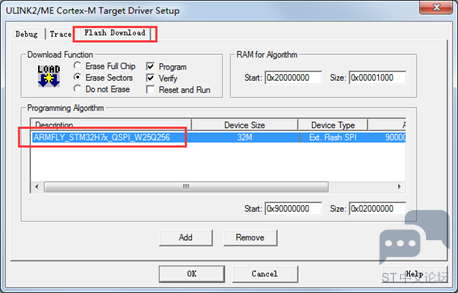

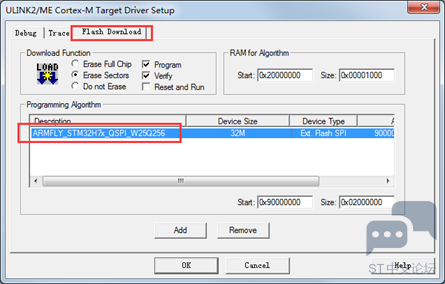

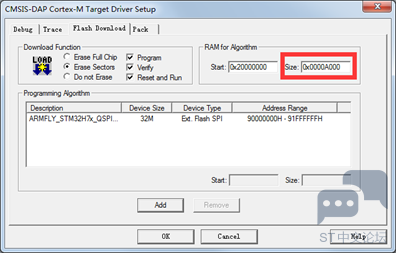

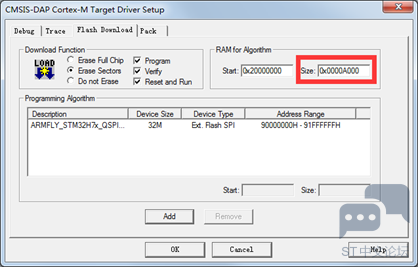

注：MDK这里设置的名字与下面位置识别出来的算法名无关：

9 J2 q8 [3 }' b* s* u+ s

! M8 {* ]' F" v
这个名字是在FlashDev.c里面定义的。

6 W8 B# \+ S3 q+ Q80.3.5 第5步，修改编程算法文件FlashPrg.c
7 }8 {8 H7 u- n0 R% w模板工程里面仅提供了接口函数，内容需要用户自己填。

1. /*

2.    Mandatory Flash Programming Functions (Called by FlashOS):
   1 n; n$ s' x  `( D
3.                 int Init        (unsigned long adr,   // Initialize Flash
   - s* w: K1 O# k
4.                                  unsigned long clk,

5.                                  unsigned long fnc);

6.                 int UnInit      (unsigned long fnc);  // De-initialize Flash

7.                 int EraseSector (unsigned long adr);  // Erase Sector Function
   / k8 y# h" {4 g9 t( U
8.                 int ProgramPage (unsigned long adr,   // Program Page Function
   8 @  J: N  p$ Z% a2 O
9.                                  unsigned long sz,

10.                                  unsigned char *buf);
    0 m" f9 i! K) i  u1 P' i2 K! o
11.
    3 {8 O+ ]/ L7 o+ `6 G8 p# i; X" @
12.    Optional  Flash Programming Functions (Called by FlashOS):
    / I$ X0 ?- F6 n+ j; p5 E+ L
13.                 int BlankCheck  (unsigned long adr,   // Blank Check

14.                                  unsigned long sz,

15.                                  unsigned char pat);
    " V5 C& n0 z6 R: G/ F
16.                 int EraseChip   (void);               // Erase complete Device
    0 V! ]4 l' ^. c8 Y& l- [9 M
17.       unsigned long Verify      (unsigned long adr,   // Verify Function

18.                                  unsigned long sz,

19.                                  unsigned char *buf);

20.
    0 H3 ?8 ^9 O$ F  u4 a1 T9 S
21.        - BlanckCheck  is necessary if Flash space is not mapped into CPU memory space
    1 V6 A: R0 K( ]: N+ u* |
22.        - Verify       is necessary if Flash space is not mapped into CPU memory space
    6 @& ?% A7 }6 b6 N* ?
23.        - if EraseChip is not provided than EraseSector for all sectors is called

24. */

25.
    + K8 B0 p% z5 s  F- k' i8 @" v6 M9 ?
26. /*
      p1 r6 W5 w0 C1 q
27. *  Initialize Flash Programming Functions
    , E3 ?, ~/ V$ J$ F: m! h
28. *    Parameter:      adr:  Device Base Address
    6 J! I/ @2 d- x! _5 _
29. *                    clk:  Clock Frequency (Hz)
    ( P: E2 v- c. c& A; D, {- L
30. *                    fnc:  Function Code (1 - Erase, 2 - Program, 3 - Verify)
    ( J# c: \7 C$ S9 }- F/ F3 }
31. *    Return Value:   0 - OK,  1 - Failed

32. */

33.

34. int Init (unsigned long adr, unsigned long clk, unsigned long fnc) {

35.
    ) C* g3 B6 q' @, k2 q$ J/ l
36.   /* Add your Code */
    & i# E& E+ T& f; M& i
37.   return (0);                                  // Finished without Errors

38. }

39.

40.
    . P7 m+ I) d- a6 I% d9 Z; |
41. /*
    / n1 {0 v9 S% e1 F
42. *  De-Initialize Flash Programming Functions

43. *    Parameter:      fnc:  Function Code (1 - Erase, 2 - Program, 3 - Verify)
    9 |  b' t- D7 _
44. *    Return Value:   0 - OK,  1 - Failed

45. */
    $ M$ ]4 \" s) O; \7 d
46.
    6 V6 s: m8 u* {8 f  g8 z
47. int UnInit (unsigned long fnc) {
    ; [6 g1 @7 I. d% T6 q
48.

49.   /* Add your Code */

50.   return (0);                                  // Finished without Errors

51. }
    9 a3 R) G4 A! U- ~
52.

53.

54. /*

55. *  Erase complete Flash Memory
    5 J% v( J1 q9 k
56. *    Return Value:   0 - OK,  1 - Failed

57. */
    % e! R; ?/ a5 L: c5 C) [% g
58.

59. int EraseChip (void) {

60.

61.   /* Add your Code */
    ( m  x) g3 o( `" [% t
62.   return (0);                                  // Finished without Errors
    " k" v9 Z- D3 C7 ^6 [3 g& k  u/ W
63. }
    % ?- D" z' y. X2 D5 V5 X9 f
64.

65.
      K/ x! T. Y4 C: Q9 v
66. /*

67. *  Erase Sector in Flash Memory
    * q& k1 R* p5 T+ \" _6 l
68. *    Parameter:      adr:  Sector Address

69. *    Return Value:   0 - OK,  1 - Failed

70. */

71.

72. int EraseSector (unsigned long adr) {
    4 V4 y3 R4 I, \4 ~# t
73.
    8 H3 G: T0 b- S, m. c2 U
74.   /* Add your Code */
    8 f* y9 }7 ?3 e9 k
75.   return (0);                                  // Finished without Errors
    , f6 C9 ~6 l- R, J$ _
76. }

77.

78.
    - b8 Q7 a' S, G; d1 n) J1 T
79. /*
    % I- d" N; T) |# \% _/ }
80. *  Program Page in Flash Memory

81. *    Parameter:      adr:  Page Start Address
    : M. E9 w) k( w, q/ G
82. *                    sz:   Page Size
      S3 v4 k3 ^7 b  M* P* w5 I, ^
83. *                    buf:  Page Data
    ( e$ E, x3 H/ ^$ x
84. *    Return Value:   0 - OK,  1 - Failed

85. */

86.

87. int ProgramPage (unsigned long adr, unsigned long sz, unsigned char *buf) {
    : K& Y) d; k6 x# S: ?/ j
88.
    2 @" W' H+ u! f6 U
89.   /* Add your Code */

90.   return (0);                                  // Finished without Errors
    / G. x1 F+ b! L, v
91. }

复制代码

80.3.6 第6步，修改配置文件FlashDev.c
模板工程里面提供简单的配置说明：
: `3 R- a+ ^$ c# Y6 o

1. struct FlashDevice const FlashDevice  =  {

2.    FLASH_DRV_VERS,             // Driver Version, do not modify!
   " j) ~8 Z1 l& @2 n) ^
3.    "New Device 256kB Flash",   // Device Name
   - ?6 [3 a; ~9 `4 _) R- A5 D
4.    ONCHIP,                     // Device Type
   6 G9 x; o, t* p; h- ~! H
5.    0x00000000,                 // Device Start Address

6.    0x00040000,                 // Device Size in Bytes (256kB)
   9 c; g8 }5 T9 W0 [) X- I
7.    1024,                       // Programming Page Size
   " \" R3 V7 L: k9 j& ?
8.    0,                          // Reserved, must be 0

9.    0xFF,                       // Initial Content of Erased Memory
   * A/ e% C5 i" V7 Q
10.    100,                        // Program Page Timeout 100 mSec

11.    3000,                       // Erase Sector Timeout 3000 mSec

12.
    1 x( H5 o  T6 J$ H$ \( F& F2 D
13. // Specify Size and Address of Sectors
    ' t2 I3 e- a7 `0 Q! d
14.    0x002000, 0x000000,         // Sector Size  8kB (8 Sectors)

15.    0x010000, 0x010000,         // Sector Size 64kB (2 Sectors)

16.    0x002000, 0x030000,         // Sector Size  8kB (8 Sectors)

17.    SECTOR_END

18. };

复制代码

5 W6 r# {, ]4 w7 w* [1 l注：名字New Device 256kB Flash就是我们第4步所说的。MDK的Option选项里面会识别出这个名字。

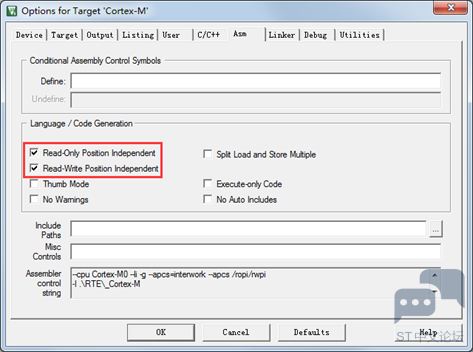

80.3.7 第7步，保证生成的算法文件中RO和RW段的独立性，即与地址无关

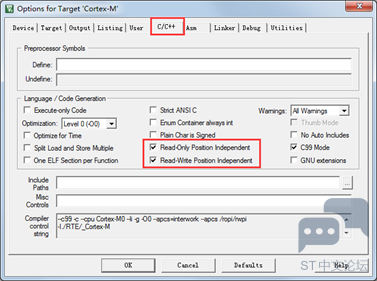

C和汇编的配置都勾选上：
3 |4 ]4 O9 {4 @# h
1 B% n3 D" r6 D! V7 h: k0 y

# K! Z+ k' k1 S7 \' d, B汇编：

1 i0 x' a3 b6 {8 d3 [
* B4 O" [3 D7 O$ j% [1 [, h. C6 n* X如果程序的所有只读段都与位置无关，则该程序为只读位置无关（ROPI, Read-only position independence）。ROPI段通常是位置无关代码（PIC,position-independent code），但可以是只读数据，也可以是PIC和只读数据的组合。选择“ ROPI”选项，可以避免用户不得不将代码加载到内存中的特定位置。这对于以下例程特别有用：

4 i' E' g5 Z" I8 s4 q（1）加载以响应运行事件。

（2）在不同情况下使用其他例程的不同组合加载到内存中。
7 a# U3 U* x9 P7 S5 M
（3）在执行期间映射到不同的地址。

使用Read-Write position independence同理，表示的可读可写数据段。
& C& S+ @# T: S% x" W
80.3.8 第8步，将程序可执行文件axf修改为flm格式

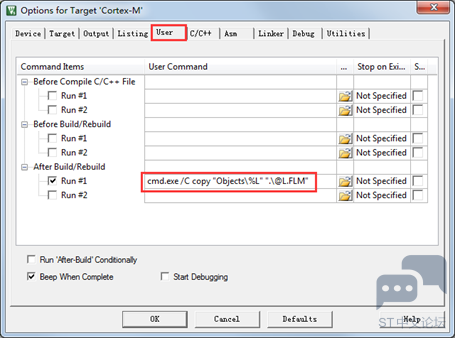

9 g/ K% g5 |: Y3 z通过下面的命令就可以将生成的axf可执行文件修改为flm。

3 I+ h( K; l$ n80.3.9 第9步，分散加载设置
我们这里的分散加载文件直接使用MDK模板工程里提供好的即可，无需任何修改。
3 {" z9 a5 H& Z
& n: w2 C5 M' J

& n* q% b% L3 o% z分散加载文件中的内容如下：
2 s9 E1 R4 @4 f" u$ D4 x

1. ; Linker Control File (scatter-loading)

2. ;

3.

4. PRG 0 PI               ; Programming Functions

5. {

6.   PrgCode +0           ; Code

7.   {
   + i. e4 L# m3 ~) T
8.     * (+RO)
   1 K/ G! a3 ~) E& z6 m8 A% Y
9.   }
   6 a5 d0 a9 ~; E! v" k
10.   PrgData +0           ; Data
    ; D% n% r$ H  J1 p
11.   {

12.     * (+RW,+ZI)

13.   }
    ( [4 Q. [3 N7 _! [1 g* [
14. }
    - l+ k% c1 m( `. x/ Q
15.

16. DSCR +0                ; Device Description

17. {

18.   DevDscr +0
    - u# [0 }( x8 K! l" T0 h" \
19.   {
    , v" P) O& O: j  a4 z
20.     FlashDev.o
    ' U' `6 ~( y+ d
21.   }

22. }

复制代码

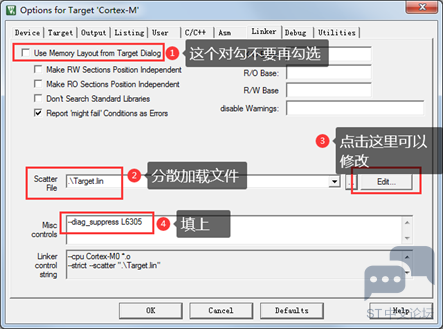

--diag_suppress L6305用于屏蔽L6503类型警告信息。

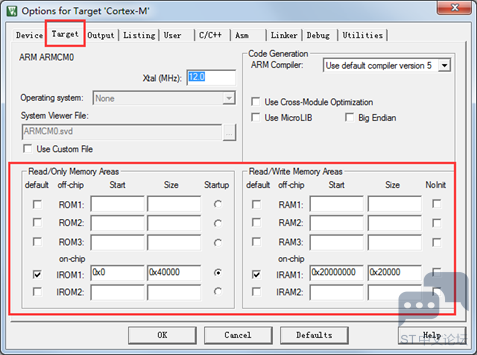

! B$ b6 l  x; [" K特别注意，设置了分散加载后，此处的配置就不再起作用了：
4 N8 h- p& V/ H4 J0 ~! i' A  Q1 X
+ q- v; e/ a* {

2 b8 H6 H# h! K& L2 G% w
80.4 QSPI Flash的MDK下载算法制作
) H. ^, x0 i& x" G+ a3 X% h下面将QSPI Flash算法制作过程中的几个关键点为大家做个说明。

80.4.1 第1步，制作前重要提示
这两点非常重要：

  程序里面不要开启任何中断，全部查询方式。
4 r! \. n: O) D6 c/ \: `  HAL库里面各种时间基准相关的API全部处理掉。简单省事些，我们这里是直接注释，采用死等即可。无需做超时等待，因为超时后，已经意味着操作失败了，跟死等没有区别。
# r! c- l) g% `5 K) s7 f: i80.4.2 第2步，准备一个工程模板

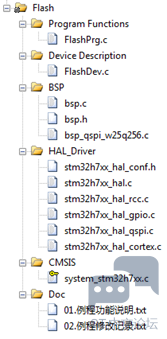

* ?7 ^' u0 `# s 推荐大家直接使用我们本章工程准备好的模板即可，如果大家自己制作，注意一点，请使用当前最新的HAL库。

; [; r2 |& j; d

+ y* |7 i  S) _80.4.3 第3步，修改HAL库
$ h* p, |, Q2 o这一步比较重要，主要修改了以下三个文件：

4 P+ q" s9 P+ b0 j主要是修改了HAL库时间基准相关的几个API，并注释掉了一批无关的API。具体修改内容，大家可以找个比较软件，对比修改后的这个文件和CubeH7软件包V1.8.0（软件包里面的HAL库版本是V1.9.0）的差异即可。

- u) q) J) \" R( ~& Y80.4.4 第4步，时钟初始化
, ~% i" w5 |5 T: o7 R我们已经用不到滴答定时器了，直接在bsp.c文件里面对滴答初始化函数做重定向：
" I, _' g* F- i0 y+ l6 e/ V" _: o

1. /*
   : l; V" C+ e2 f6 t/ N8 z# j4 R
2. *********************************************************************************************************

3. *    函 数 名: HAL_InitTick

4. *    功能说明: 重定向，不使用

5. *    形    参: TickPriority

6. *    返 回 值: 无
   ) }: a( a$ J3 |0 b- L
7. *********************************************************************************************************

8. */
   * D9 `# |( f! E% x3 B
9. HAL_StatusTypeDef HAL_InitTick(uint32_t TickPriority)
   1 Z0 N! i" b2 ?
10. {
    2 ]+ a, d7 ]% k* W* o7 L' `
11.     return HAL_OK;

12. }

复制代码

然后就是HSE外置晶振的配置，大家根据自己的板子实际外挂晶振大小，修改stm32h7xx_hal_conf.h文件中HSE_VALUE大小，实际晶振多大，这里就修改为多大：
- G& H+ T" e  c5 L; y, A# b& C. b

1. #if !defined  (HSE_VALUE)
   % k  A6 {/ j1 w' L
2. #define HSE_VALUE    ((uint32_t)25000000) /*!< Value of the External oscillator in Hz */

3. #endif /* HSE_VALUE */

复制代码

: V$ Z  _4 E# a/ L最后修改PLL：
% H) E. L, w# f+ m6 w3 V0 F, e6 I
2 f* m3 j6 `3 g; d6 ]

1. /*
     w' M+ F* g8 k1 [, X5 z
2. *********************************************************************************************************

3. *    函 数 名: SystemClock_Config
   / ?9 a6 `' L0 B: d. a5 O- P
4. *    功能说明: 初始化系统时钟

5. *                System Clock source            = PLL (HSE)
   & R2 k. q5 R( T; D
6. *                SYSCLK(Hz)                     = 400000000 (CPU Clock)
   2 H8 L% y7 O  b; U0 g
7. *               HCLK(Hz)                       = 200000000 (AXI and AHBs Clock)
   ( c3 u) f6 w: G, V4 K+ i2 r, s; Q
8. *                AHB Prescaler                  = 2
   * e& t& D. O6 o
9. *                D1 APB3 Prescaler              = 2 (APB3 Clock  100MHz)
   5 e' A) s5 y1 S& w
10. *                D2 APB1 Prescaler              = 2 (APB1 Clock  100MHz)

11. *                D2 APB2 Prescaler              = 2 (APB2 Clock  100MHz)

12. *                D3 APB4 Prescaler              = 2 (APB4 Clock  100MHz)

13. *                HSE Frequency(Hz)              = 25000000

14. *               PLL_M                          = 5

15. *                PLL_N                          = 160

16. *                PLL_P                          = 2
    5 r! U0 }/ f; ~+ K1 p, z; h
17. *                PLL_Q                          = 4
    + j2 g5 S( f, V1 `1 k! w
18. *                PLL_R                          = 2

19. *                VDD(V)                         = 3.3
    9 ~+ C7 N/ a* B
20. *                Flash Latency(WS)              = 4
    & W3 ^' n; p; ], }" P/ V
21. *    形    参: 无

22. *    返 回 值: 1 表示失败，0 表示成功
    $ {/ {1 U# A! v- A
23. *********************************************************************************************************

24. */
    * `5 @4 j: D" |: ?
25. int SystemClock_Config(void)

26. {

27.     RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};
    ; c5 e9 J1 r3 {- t
28.     RCC_OscInitTypeDef RCC_OscInitStruct = {0};

29.     HAL_StatusTypeDef ret = HAL_OK;

30.
    ' u7 Y: ^3 D7 w- ~3 b+ v
31.     /* 锁住SCU(Supply configuration update) */

32.     MODIFY_REG(PWR->CR3, PWR_CR3_SCUEN, 0);

33.

34.     /*

35.       1、芯片内部的LDO稳压器输出的电压范围，可选VOS1，VOS2和VOS3，不同范围对应不同的Flash读速度，
    0 _( H" x9 A( U7 x( e
36.          详情看参考手册的Table 12的表格。

37.       2、这里选择使用VOS1，电压范围1.15V - 1.26V。
    : r. \6 r7 x' [" O3 a
38.     */

39.     __HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE1);

40.
    ! a; }, y; r0 W, |7 I4 E
41.     while(!__HAL_PWR_GET_FLAG(PWR_FLAG_VOSRDY)) {}
    ) l. U9 f$ z* Q/ n+ Z& J! b
42.

43.     /* 使能HSE，并选择HSE作为PLL时钟源 */
    2 }8 Q* q6 Z5 g# R
44.     RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
    9 h* I( b; p  l# y* n
45.     RCC_OscInitStruct.HSEState = RCC_HSE_ON;
    ; s: ~1 T" T0 q8 b% _
46.     RCC_OscInitStruct.HSIState = RCC_HSI_OFF;

47.     RCC_OscInitStruct.CSIState = RCC_CSI_OFF;
    ; R2 r. C: n9 N8 F6 ~, o$ I
48.     RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
    * K6 W* |8 T0 \. I* t% Y
49.     RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
    5 b9 D2 }$ H( T" c7 }
50.
    & v) q8 T+ z6 q" T- ^* Y& s
51.     RCC_OscInitStruct.PLL.PLLM = 5;

52.     RCC_OscInitStruct.PLL.PLLN = 160;

53.     RCC_OscInitStruct.PLL.PLLP = 2;
    2 Y2 s( u- {) U  V/ P" l
54.     RCC_OscInitStruct.PLL.PLLR = 2;

55.     RCC_OscInitStruct.PLL.PLLQ = 4;
    " }+ e, q! c- ?; J2 ?4 j& a8 J
56.

57.     RCC_OscInitStruct.PLL.PLLVCOSEL = RCC_PLL1VCOWIDE;

58.     RCC_OscInitStruct.PLL.PLLRGE = RCC_PLL1VCIRANGE_2;

59.     ret = HAL_RCC_OscConfig(&RCC_OscInitStruct);
    + o9 z2 q0 W4 m! N8 x! n
60.     if(ret != HAL_OK)

61.     {

62.         return 1;

63.     }
    ; ^" r7 y2 ]3 z& W$ a) Q6 e4 j
64.
    3 ~1 U; q. D( k, @  C. ]
65.     /*

66.        选择PLL的输出作为系统时钟

67.        配置RCC_CLOCKTYPE_SYSCLK系统时钟

68.        配置RCC_CLOCKTYPE_HCLK 时钟，对应AHB1，AHB2，AHB3和AHB4总线
    1 ~% w* E( H5 k
69.        配置RCC_CLOCKTYPE_PCLK1时钟，对应APB1总线

70.        配置RCC_CLOCKTYPE_PCLK2时钟，对应APB2总线
    ) _( Q0 f* z, v3 r% [5 b
71.        配置RCC_CLOCKTYPE_D1PCLK1时钟，对应APB3总线
    . }- [9 g4 l' q1 d# G' g- r
72.        配置RCC_CLOCKTYPE_D3PCLK1时钟，对应APB4总线

73.     */

74.     RCC_ClkInitStruct.ClockType = (RCC_CLOCKTYPE_SYSCLK | RCC_CLOCKTYPE_HCLK | RCC_CLOCKTYPE_D1PCLK1 | RCC_CLOCKTYPE_PCLK1 | \

75.                                  RCC_CLOCKTYPE_PCLK2  | RCC_CLOCKTYPE_D3PCLK1);
    . b; f+ \% H- D& F4 V# j3 V
76.
    0 `/ Y! o" K! z4 Q, E
77.     RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
    $ d3 V6 O* ]4 P5 c
78.     RCC_ClkInitStruct.SYSCLKDivider = RCC_SYSCLK_DIV1;

79.     RCC_ClkInitStruct.AHBCLKDivider = RCC_HCLK_DIV2;

80.     RCC_ClkInitStruct.APB3CLKDivider = RCC_APB3_DIV2;

81.     RCC_ClkInitStruct.APB1CLKDivider = RCC_APB1_DIV2;
    % r' `% b' Q, L, d
82.     RCC_ClkInitStruct.APB2CLKDivider = RCC_APB2_DIV2;
    1 k, M' r! s" z+ k. z
83.     RCC_ClkInitStruct.APB4CLKDivider = RCC_APB4_DIV2;

84.
    # |: P2 v# s. }! O/ m' V9 i
85.     /* 此函数会更新SystemCoreClock，并重新配置HAL_InitTick */

86.     ret = HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_4);

87.     if(ret != HAL_OK)
    0 B8 G8 M; ?# D. R( Y4 @) b
88.     {

89.         return 1;

90.     }

91.
    * n- |/ e. b+ Z3 u) [# _" |2 s6 [2 y
92.     /*
    . G! e* n7 i8 R( e- X
93.       使用IO的高速模式，要使能IO补偿，即调用下面三个函数

94.       （1）使能CSI clock
    0 j9 C. o! b+ n( ~: i
95.       （2）使能SYSCFG clock
    # g  y' x% s  C1 j# Z" N  \8 Y2 f/ y. P
96.       （3）使能I/O补偿单元， 设置SYSCFG_CCCSR寄存器的bit0

97.     */

98.     __HAL_RCC_CSI_ENABLE() ;
    % h/ f( d7 Y2 z& L- O" d. a
99.
    ' |3 _* H) |5 y: h
100.     __HAL_RCC_SYSCFG_CLK_ENABLE() ;

101.

102.     HAL_EnableCompensationCell();
       H8 X0 U5 x; K2 s4 A
103.

104.     __HAL_RCC_D2SRAM1_CLK_ENABLE();
     % B; T; V/ H5 b! w5 S
105.     __HAL_RCC_D2SRAM2_CLK_ENABLE();

106.     __HAL_RCC_D2SRAM3_CLK_ENABLE();

107.
     4 n( ^% Z' J6 E/ D: |. R, l
108.     return 0;

109. }

复制代码

6 J( c+ n) X- X' M' K80.4.5 第5步，配置文件FlashDev.c的实现
配置如下：
' m5 Q: p5 ~& r+ R" i7 [2 g
& e8 E4 A  y7 q  s% {

1. struct FlashDevice const FlashDevice  =  {
   & Z" k2 ^0 ~) H* _* C
2.     FLASH_DRV_VERS,                   /* 驱动版本，勿修改，这个是MDK定的 */

3.     "ARMFLY_STM32H7x_QSPI_W25Q256",   /* 算法名，添加算法到MDK安装目录会显示此名字 */
   ; Z# W2 v3 ~8 b( S" {$ w+ s
4.     EXTSPI,                           /* 设备类型 */

5.     0x90000000,                       /* Flash起始地址 */
   7 j9 _7 \6 Q0 b! q, N
6.     32 * 1024 * 1024,                 /* Flash大小，32MB */

7.     4 * 1024,                         /* 编程页大小 */
   / c- G# X. l  |" R" q% y
8.     0,                                /* 保留，必须为0 */
   2 Q8 I: G: ]; m! ~5 ]3 H
9.     0xFF,                             /* 擦除后的数值 */
   & _3 O7 s  i1 w- j/ s
10.     1000,                             /* 页编程等待时间 */
    ( ?) R2 ~2 M4 v2 i
11.     6000,                             /* 扇区擦除等待时间 */

12.     64 * 1024, 0x000000,              /* 扇区大小，扇区地址 */

13.     SECTOR_END
    & p2 f/ T5 r1 U5 @6 j. U5 l* f
14. };

复制代码

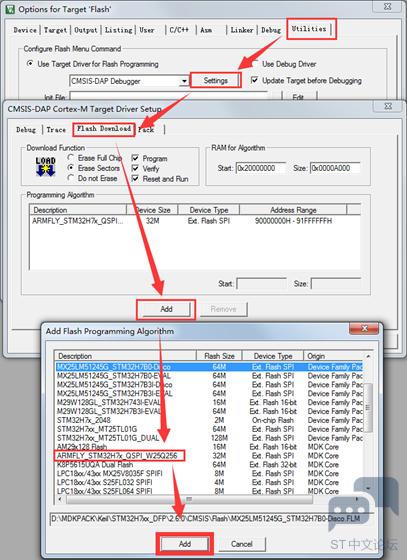

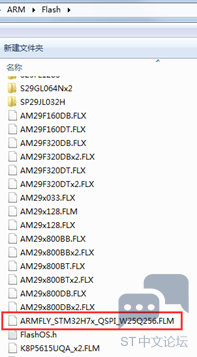

注释已经比较详细，大家根据自己的需要做修改即可。注意一点，算法名ARMFLY_STM32H7x_QSPI_W25Q256会反馈到这个地方：
* x8 L* e$ |; D2 i' V

80.4.6 第6步，编程文件FlashPrg.c的实现
下面将文件中实现的几个函数为大家做个说明：

- a5 o7 d3 a! G2 {  初始化函数Init
' B6 d. H* q; q: N  ]2 U; B3 h" u' Q

1. /*

2. *********************************************************************************************************
   4 B0 U, V' [# z/ Q3 ?" f% W" |
3. *    函 数 名: Init
   8 N7 J9 u8 H" _) L
4. *    功能说明: Flash编程初始化
   % I8 K5 \7 R1 u
5. *    形    参: adr Flash基地址，芯片首地址。
   & S6 \( P8 i% [' A# x: k4 h% f
6. *             clk 时钟频率
   5 ~- X  j+ D- V5 d6 {
7. *             fnc 函数代码，1 - Erase, 2 - Program, 3 - Verify

8. *    返 回 值: 0 表示成功， 1表示失败

9. *********************************************************************************************************
   : e$ J/ h4 ~+ k3 U; m
10. */
    & D% I0 g- N3 u1 d" ?4 l! j
11. int Init (unsigned long adr, unsigned long clk, unsigned long fnc)

12. {

13.     int result = 0;

14.

15.     /* 系统初始化 */
    % L! X; U1 V2 R
16.     SystemInit();
    ) h! E. o8 G9 ]+ z% N# i4 d
17.

18.     /* 时钟初始化 */

19.     result = SystemClock_Config();

20.     if (result  != 0)
    6 L4 u/ v0 x+ ~4 i2 g
21.     {

22.         return 1;
    ' t0 N: n2 {+ w1 S, O
23.     }

24.

25.     /* W25Q256初始化 */

26.     result = bsp_InitQSPI_W25Q256();
    - N9 u1 F: M4 D# o, }/ z/ i( T" k
27.     if (result != 0)
    ) F$ X: x  i9 E, f
28.     {
    " c  K' w7 a( w# ?% I* h
29.         return 1;
    * R0 B6 d7 b! V: i5 m0 i
30.     }

31.
    0 |, l$ m/ f5 l. C9 Q  y  p
32.     /* 内存映射 */

33.     result = QSPI_MemoryMapped();

34.     if (result != 0)
    ! ]+ }% m# D1 R* A5 U2 g" V/ R
35.     {

36.         return 1;
    & l7 E7 x9 c5 d' t" s
37.     }
    9 r1 r4 C! h! O, r
38.

39.     return 0;

40. }

复制代码

初始化完毕后将其设置为内存映射模式。

  复位初始化函数Uinit
擦除，编程和校验函数后都会调用此函数。

1. /*

2. *********************************************************************************************************
   * ?% Z- K9 B: U4 R
3. *    函 数 名: UnInit

4. *    功能说明: 复位初始化

5. *    形    参: fnc 函数代码，1 - Erase, 2 - Program, 3 - Verify
   2 e% A) z9 B/ y) }) j% t
6. *    返 回 值: 0 表示成功， 1表示失败

7. *********************************************************************************************************

8. */

9. int UnInit (unsigned long fnc)
   * @) ?4 A$ d9 t1 s* c- R
10. {
    ' s  Y# u! u+ g1 j( R" V) x
11.     int result = 0;
    3 x1 `9 V# `2 H) m: k% j6 o6 b9 J- s
12.

13.     /* W25Q256初始化 */
    ( G$ |* J1 N& K* S% r& p+ L
14.     result = bsp_InitQSPI_W25Q256();
    ) k- g2 j: q- C4 m% V- S# y
15.     if (result != 0)

16.     {
    7 J6 }5 }) K8 F$ ^: }
17.         return 1;
    2 t$ {2 [/ {, B3 y- A$ Q6 B
18.     }

19.

20.     /* 内存映射 */
    8 W9 g* V0 b+ Y6 g; |# I
21.     result = QSPI_MemoryMapped();

22.     if (result != 0)
    ) f4 v% x3 q; P  Z5 \
23.     {
    ! |$ D6 `7 u; l# C% {/ W
24.         return 1;

25.     }

26.
    ; T. c6 c! R, }, s- l: X
27.     return (0);
    # Q0 W( _; o5 K) n
28. }

复制代码

复位初始化这里，直接将其设置为内存映射模式。
/ n0 i+ K3 g% p( o0 n1 w
  整个芯片擦除函数EraseChip

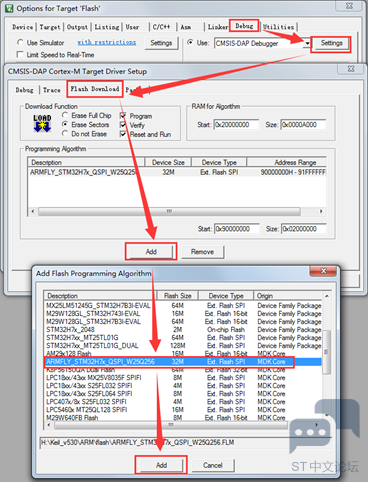

4 P" p. Z$ |- K% g如果大家配置勾选了MDK Option选项中此处的配置，会调用的整个芯片擦除：
. r& C, n; S) f& j  k  `+ B' {& L
8 E+ R" |3 p7 C4 |

实际应用中不推荐大家勾选这里，因为整个芯片擦除太耽误时间，比如32MB QSPI Flash整个芯片擦除需要300秒左右。
* M5 Y7 w- H& ]+ R9 w5 s
另外，如果大家的算法工程里面没有添加此函数，MDK会调用扇区擦除函数来实现，直到所有扇区擦除完毕。
: D2 N$ j$ P8 z0 b) P5 R$ N

1. /*

2. *********************************************************************************************************

3. *    函 数 名: UnInit

4. *    功能说明: 复位初始化

5. *    形    参: fnc 函数代码，1 - Erase, 2 - Program, 3 - Verify

6. *    返 回 值: 0 表示成功， 1表示失败

7. *********************************************************************************************************
   ( ?7 B0 x3 y: G( E' P
8. */
   9 N! P* z! G" o9 n* g+ x
9. int UnInit (unsigned long fnc)

10. {
    + Z/ ?  W7 D' D/ I% f
11.     int result = 0;
    4 K4 A1 D! {! G' J
12.

13.     /* W25Q256初始化 */

14.     result = bsp_InitQSPI_W25Q256();
    6 \  e; q) s8 W4 N0 h0 m, u  u: |
15.     if (result != 0)

16.     {
    # f# O$ ]- W) `" R& H$ V
17.         return 1;

18.     }
    0 v5 ]- Y  K$ V
19.
    9 q2 I! {8 j1 u
20.     /* 内存映射 */
    9 e. u6 }. d: K9 c& o/ O. }5 E
21.     result = QSPI_MemoryMapped();

22.     if (result != 0)
    ' k: L' {1 W2 n- L9 j
23.     {
    8 X. x# E* j' ~1 o
24.         return 1;
    & q# s6 d- i) U" u/ M
25.     }
    ( ~! e- C. \; S2 d5 ?% E; Y
26.

27.     return (0);

28. }

复制代码

  扇区擦除函数EraseSector
* l7 c2 A; v* M/ ]如果大家配置勾选了MDK Option选项中此处的配置，会调用扇区擦除：
; C& s% Z- R" y- |

1. /*
   ; o  d& K+ d% j
2. *********************************************************************************************************
   , s7 E6 E% k5 B# Z3 [; v$ R  q% l& f
3. *    函 数 名: EraseSector
   : H0 c2 G  ]1 a. Q7 V- B& p
4. *    功能说明: 扇区擦除

5. *    形    参: adr 擦除地址

6. *    返 回 值: 无
   ' \9 r' U# R, u6 K7 O9 c
7. *********************************************************************************************************

8. */

9. int EraseSector (unsigned long adr)
   2 x3 K! C, z$ ?# N2 L2 Q8 O
10. {
    ) A% q0 t: ]$ n3 ^' \
11.     int result = 0;
    ; }- I6 d6 j* b- k/ S
12.

13.     /* 地址要在操作的芯片范围内 */
    $ x- M' N2 H  y3 D$ ]1 C, I$ {' X- n
14.     if (adr < QSPI_FLASH_MEM_ADDR || adr >= QSPI_FLASH_MEM_ADDR + QSPI_FLASH_SIZES)
    $ L- z' d. @& s1 ]# x
15.     {

16.         return 1;
    ) \$ l! L6 C! F
17.     }
    3 b' d' O. B) H% H$ V+ \& z
18.

19.     adr -= QSPI_FLASH_MEM_ADDR;
    9 o; {# e& N4 K
20.
    " Y9 n8 W" A; @0 A5 X
21.     /* W25Q256初始化 */

22.     result = bsp_InitQSPI_W25Q256();

23.     if (result != 0)
    - T2 F# j: {. v! }) N, x, Z
24.     {

25.         return 1;

26.     }

27.
    $ H2 f* I4 J' W8 @
28.     /* 扇区擦除 */

29.     result = QSPI_EraseSector(adr);

30.     if (result != 0)

31.     {
    % P7 _/ V3 B5 e& T* E' ]0 s
32.         return 1;
    0 B0 r8 p$ |) Y. o4 H, E
33.     }

34.

35.     /* 内存映射 */

36.     result = QSPI_MemoryMapped();
    5 h  r9 v' x3 w6 `# T* h
37.     if (result != 0)
    8 U: B# g. e* u$ U5 q! ~
38.     {

39.         return 1;
    # |) i( x( d1 O: r# |2 L
40.     }
    & p* a, t8 d7 d7 C7 U
41.

42.     return 0;

43. }

复制代码

这里要注意两点：

（1）     程序里面的操作adr -= QSPI_FLASH_MEM_ADDR，实际传递进来的地址是带了首地址的，即0x90000000。
- k( O) b0 [4 ?1 X* `
8 }, N) ^+ j, Y& m（2）     这里执行的擦除大小要前面FlashDev.c文件中配置的扇区大小一致，这里是执行的64KB为扇区进行擦除。

  页编程函数ProgramPage
页编程函数实现如下：

1. /*

2. *********************************************************************************************************
   ' v/ k5 c/ f& q8 }0 F6 n
3. *    函 数 名: ProgramPage

4. *    功能说明: 页编程
     e; S  d2 I8 Q3 _1 X( _3 }
5. *    形    参: adr 页起始地址

6. *             sz  页大小

7. *             buf 要写入的数据地址
   3 P- q$ C; N1 h$ Z4 p
8. *    返 回 值: 无
   0 r% T' j/ a  |/ X. _
9. *********************************************************************************************************
   & g, X$ ?' z3 D5 D# g# E
10. */
    " N- _/ a' F. E6 }8 R
11. int ProgramPage (unsigned long adr, unsigned long sz, unsigned char *buf)
    # p1 c& @5 m. K
12. {

13.     int size;
    9 B" V- P0 P9 X
14.     int result = 0;
    $ _, b  H1 f1 L/ ?; |3 z; X! e/ X
15.
    . J/ x3 u8 J" o% x
16.     /* 地址要在操作的芯片范围内 */

17.     if (adr < QSPI_FLASH_MEM_ADDR || adr >= QSPI_FLASH_MEM_ADDR + QSPI_FLASH_SIZES)

18.     {
    ( |' E( J8 z6 o/ g
19.         return 1;
    # K+ k5 ?; m$ p9 U/ G% d
20.     }
    ' \- S$ x4 S+ s! _( ~7 Y/ g6 }- @
21.

22.     /* W25Q256初始化 */

23.     result = bsp_InitQSPI_W25Q256();
    6 I3 t7 \, A3 U0 }
24.     if (result != 0)
    / @" a& d1 }* t' ~: E: P8 P
25.     {

26.         return 1;

27.     }
    8 W4 m* Z9 D& \1 U! t# W+ j9 Y3 I
28.

29.     adr -= QSPI_FLASH_MEM_ADDR;
    + e( s& d* O: g; C+ Q! m; L9 g* j
30.     size =  sz;
    7 |5 X- z; @: C! w& u' w, M
31.
    3 G0 U  Y4 t1 W& y: W
32.     /* 页编程 */

33.     while(size > 0)

34.     {
    , E. P4 T5 i: D9 b1 m
35.         if (QSPI_WriteBuffer(buf, adr, 256) == 1)
    / O) A$ {8 y% o2 ]3 ~* u4 {
36.         {
    ) n0 o( N5 a% q  C: T: @9 f2 q
37.             QSPI_MemoryMapped();

38.
    # p5 T% U+ X1 {/ R
39.             return 1;
    * h) C0 V0 d2 `7 J$ ~: \3 K; K
40.         }

41.         size -= 256;
    6 K1 z. I8 N2 o
42.         adr += 256;

43.         buf += 256;

44.     }
    # g$ n/ f; H& M2 B* \
45.

46.     /* 内存映射 */
    - ]9 t; L2 N! R( i$ m
47.     result = QSPI_MemoryMapped();
    ; h6 J" {& G! G  [
48.     if (result != 0)
    , @' d! F( k- N- |+ Y* ~- |9 u
49.     {
    , l$ s+ K2 ?" n$ S
50.         return 1;

51.     }

52.
    & z- A( U; `" z$ _0 w2 v9 L8 X
53.     return (0);
    6 M& n$ N8 s2 b" Y) K. O
54. }

复制代码

这里注意两点：
+ X1 b7 e' v, l: E6 G8 \- z
, {& U, X  b; h7 A% y* G$ F% f（1）     W25Q256的页大小是256字节，前面FlashDev.c中将页编程大小设置为4096字节，所以此程序要做处理。

（2）     程序里面的操作adr -= QSPI_FLASH_MEM_ADDR，实际传递进来的地址是带了首地址的，即0x90000000。

# B4 @3 M) p2 V  读取和校验函数
我们程序中未做读取和校验函数。

（1）     如果程序中未做读取函数，那么MDK会以总线方式进行读取，这也是为什么每个函数执行完毕都设置为内存映射模式的原因。
5 _/ D! G9 u. P' @" ], C
（2）     如果程序中未做校验函数，那么MDK会读取数据做CRC校验。
' h& E7 s6 S/ O* @" x3 O
7 ^+ l% c, l# H. r5 |& A/ m80.4.7 第7步，修改QSPI Flash驱动文件（引脚，命令等）
) }( h2 P& V8 p% I* h: [& W最后一步就是QSPI Flash（W25Q256）的驱动修改，大家可以根据自己的需求做修改。使用的引脚定义在文件bsp_qspi_w25q256.c（做了条件编译，包含了H7-TOOL和STM32-V7板子）：
6 |1 c. X/ T# f
; n4 ~7 f2 A, ]

1. /*
   . e6 r2 w  e" ?8 W2 Y; f
2.     STM32-V7开发板接线
   : Y' h! A2 O6 b: \8 S
3.
     B; L2 O# C% Y
4.     PG6/QUADSPI_BK1_NCS     AF10
   * c2 E1 h, J: l% D: P* f; h
5.     PF10/QUADSPI_CLK        AF9
   ( c, I1 p% ?# Y2 w
6.     PF8/QUADSPI_BK1_IO0     AF10

7.     PF9/QUADSPI_BK1_IO1     AF10

8.     PF7/QUADSPI_BK1_IO2     AF9

9.     PF6/QUADSPI_BK1_IO3     AF9

10.

11.     W25Q256JV有512块，每块有16个扇区，每个扇区Sector有16页，每页有256字节，共计32MB

12.

13.     H7-TOOL开发板接线
    ; R$ ?. ?2 x. u" |( ^# i
14.
    " G- h3 V/ u# E5 x2 D2 Z
15.     PG6/QUADSPI_BK1_NCS     AF10

16.     PB2/QUADSPI_CLK         AF9

17.     PD11/QUADSPI_BK1_IO0    AF10

18.     PD12/QUADSPI_BK1_IO1    AF10

19.     PF7/QUADSPI_BK1_IO2     AF9

20.     PD13/QUADSPI_BK1_IO3    AF9

21. */

22.

23. /* QSPI引脚和时钟相关配置宏定义 */

24. #if 0

25. #define QSPI_CLK_ENABLE()               __HAL_RCC_QSPI_CLK_ENABLE()
    / C: N4 [. ~: R
26. #define QSPI_CLK_DISABLE()              __HAL_RCC_QSPI_CLK_DISABLE()

27. #define QSPI_CS_GPIO_CLK_ENABLE()       __HAL_RCC_GPIOG_CLK_ENABLE()

28. #define QSPI_CLK_GPIO_CLK_ENABLE()      __HAL_RCC_GPIOB_CLK_ENABLE()
    ; i+ v& s$ q; [# F9 f
29. #define QSPI_BK1_D0_GPIO_CLK_ENABLE()   __HAL_RCC_GPIOD_CLK_ENABLE()
    , |: \- ~! F! `; n9 {4 |
30. #define QSPI_BK1_D1_GPIO_CLK_ENABLE()   __HAL_RCC_GPIOD_CLK_ENABLE()

31. #define QSPI_BK1_D2_GPIO_CLK_ENABLE()   __HAL_RCC_GPIOF_CLK_ENABLE()
    & l8 D2 Q9 ]# \2 a( j
32. #define QSPI_BK1_D3_GPIO_CLK_ENABLE()   __HAL_RCC_GPIOD_CLK_ENABLE()
    7 `1 P/ ?/ A8 a' J$ c8 G5 ~) f) W
33.
    , O4 d+ N/ K2 a
34. #define QSPI_MDMA_CLK_ENABLE()          __HAL_RCC_MDMA_CLK_ENABLE()

35. #define QSPI_FORCE_RESET()              __HAL_RCC_QSPI_FORCE_RESET()
    * g& f8 t) G7 m' v
36. #define QSPI_RELEASE_RESET()            __HAL_RCC_QSPI_RELEASE_RESET()

37.

38. #define QSPI_CS_PIN                     GPIO_PIN_6
    9 L. T9 s0 c7 T$ E/ J3 J
39. #define QSPI_CS_GPIO_PORT               GPIOG
    3 {1 R1 H! H, r3 `$ t
40. #define QSPI_CS_GPIO_AF                 GPIO_AF10_QUADSPI

41.
    3 ?! t5 D( e! x5 b2 p/ `
42. #define QSPI_CLK_PIN                    GPIO_PIN_2

43. #define QSPI_CLK_GPIO_PORT              GPIOB

44. #define QSPI_CLK_GPIO_AF                GPIO_AF9_QUADSPI

45.
    ) n- K6 A; s( O: a7 r1 H' R' [
46. #define QSPI_BK1_D0_PIN                 GPIO_PIN_11

47. #define QSPI_BK1_D0_GPIO_PORT           GPIOD
    * K8 V  j1 Q% B
48. #define QSPI_BK1_D0_GPIO_AF             GPIO_AF9_QUADSPI

49.
    , l! [$ [2 T3 Y
50. #define QSPI_BK1_D1_PIN                 GPIO_PIN_12
    * x5 F* P! z; H% a6 F1 H& V
51. #define QSPI_BK1_D1_GPIO_PORT           GPIOD
    7 |) d: p% a; l* g
52. #define QSPI_BK1_D1_GPIO_AF             GPIO_AF9_QUADSPI
    5 ?% W7 M* i. r) w  k  d. d
53.

54. #define QSPI_BK1_D2_PIN                 GPIO_PIN_7
    7 T6 s/ p) {! M) N. A( C1 |1 J
55. #define QSPI_BK1_D2_GPIO_PORT           GPIOF

56. #define QSPI_BK1_D2_GPIO_AF             GPIO_AF9_QUADSPI

57.
    * j, B* J) f; i
58. #define QSPI_BK1_D3_PIN                 GPIO_PIN_13

59. #define QSPI_BK1_D3_GPIO_PORT           GPIOD
    6 I/ q  w) }5 T. M
60. #define QSPI_BK1_D3_GPIO_AF             GPIO_AF9_QUADSPI

61. #else
    6 H( I. w  ?4 j) L* {& m9 @) L
62. #define QSPI_CLK_ENABLE()               __HAL_RCC_QSPI_CLK_ENABLE()

63. #define QSPI_CLK_DISABLE()              __HAL_RCC_QSPI_CLK_DISABLE()

64. #define QSPI_CS_GPIO_CLK_ENABLE()       __HAL_RCC_GPIOG_CLK_ENABLE()
    - Q1 e, g  E* g. `$ F& g) N
65. #define QSPI_CLK_GPIO_CLK_ENABLE()      __HAL_RCC_GPIOF_CLK_ENABLE()
    ) R. A! u+ M7 A3 H  a8 f+ X
66. #define QSPI_BK1_D0_GPIO_CLK_ENABLE()   __HAL_RCC_GPIOF_CLK_ENABLE()
    + W/ M! w3 a# ]' V' o
67. #define QSPI_BK1_D1_GPIO_CLK_ENABLE()   __HAL_RCC_GPIOF_CLK_ENABLE()
    . c9 T7 {+ O* M% o3 J1 J7 N+ ^
68. #define QSPI_BK1_D2_GPIO_CLK_ENABLE()   __HAL_RCC_GPIOF_CLK_ENABLE()

69. #define QSPI_BK1_D3_GPIO_CLK_ENABLE()   __HAL_RCC_GPIOF_CLK_ENABLE()
    ( r% Z- c. j4 {$ w/ H3 g
70.

71. #define QSPI_MDMA_CLK_ENABLE()          __HAL_RCC_MDMA_CLK_ENABLE()

72. #define QSPI_FORCE_RESET()              __HAL_RCC_QSPI_FORCE_RESET()
    2 e5 P8 J, @( ?- i  j6 _
73. #define QSPI_RELEASE_RESET()            __HAL_RCC_QSPI_RELEASE_RESET()
    & D0 i" M% a: s8 Q
74.
    & q& h' Q/ @7 ?4 N" q4 l9 T1 P
75. #define QSPI_CS_PIN                     GPIO_PIN_6

76. #define QSPI_CS_GPIO_PORT               GPIOG
    ! B( a0 i& J) P$ j6 i* L
77. #define QSPI_CS_GPIO_AF                 GPIO_AF10_QUADSPI

78.

79. #define QSPI_CLK_PIN                    GPIO_PIN_10
    - }4 G8 K* A( e7 m, c7 g0 L
80. #define QSPI_CLK_GPIO_PORT              GPIOF
    " ^' G2 }! X" Y
81. #define QSPI_CLK_GPIO_AF                GPIO_AF9_QUADSPI
    2 V! U! v7 l+ b4 m$ u4 x
82.

83. #define QSPI_BK1_D0_PIN                 GPIO_PIN_8

84. #define QSPI_BK1_D0_GPIO_PORT           GPIOF

85. #define QSPI_BK1_D0_GPIO_AF             GPIO_AF10_QUADSPI

86.

87. #define QSPI_BK1_D1_PIN                 GPIO_PIN_9

88. #define QSPI_BK1_D1_GPIO_PORT           GPIOF
    ; L$ Y. _/ k! ]+ I6 |
89. #define QSPI_BK1_D1_GPIO_AF             GPIO_AF10_QUADSPI
    + T( ?: g/ c6 y+ B) d) o
90.

91. #define QSPI_BK1_D2_PIN                 GPIO_PIN_7

92. #define QSPI_BK1_D2_GPIO_PORT           GPIOF

93. #define QSPI_BK1_D2_GPIO_AF             GPIO_AF9_QUADSPI
      J. M8 u' g) Y/ H4 P$ w) l: m+ ^
94.
    % d9 \- j' H8 H8 v/ n, ?1 v
95. #define QSPI_BK1_D3_PIN                 GPIO_PIN_6
    " e- u; f0 D3 E1 z. n/ l
96. #define QSPI_BK1_D3_GPIO_PORT           GPIOF
    ; b9 D* x! y0 U. _8 @9 R
97. #define QSPI_BK1_D3_GPIO_AF             GPIO_AF9_QUADSPI

98. #endif

复制代码

硬件设置了之后，剩下就是QSPI Flash相关的几个配置，在文件bsp_qspi_w25q256.h：
& v+ G% `4 A) Y, t, R
主要是下面这几个：
7 n% k8 [( D: B* K
) b! d& x9 H; ]/ D8 l

1. #define QSPI_FLASH_MEM_ADDR         0x90000000
   . m7 ]0 e6 x7 p+ V8 U
2.
   % y* }4 [- b9 W5 M9 y2 c4 X
3. /* W25Q256JV基本信息 */
   ' I0 |% D  L8 M4 u/ ^% W9 ~" Z& r
4. #define QSPI_FLASH_SIZE     25                      /* Flash大小，2^25 = 32MB*/
   6 d1 F9 _9 z% h9 E$ `
5. #define QSPI_SECTOR_SIZE    (4 * 1024)              /* 扇区大小，4KB */
   2 V$ ^. w/ F3 u  x! C: x
6. #define QSPI_PAGE_SIZE      256                     /* 页大小，256字节 */

7. #define QSPI_END_ADDR       (1 << QSPI_FLASH_SIZE)  /* 末尾地址 */
   # g+ v6 V. `# P; s+ {5 O
8. #define QSPI_FLASH_SIZES    32 * 1024 * 1024         /* Flash大小，2^25 = 32MB*/
   + [1 S# }& ?; e- Y3 i
9.
   + E; j! e" q+ {6 l0 s! }0 W
10. /* W25Q256JV相关命令 */

11. #define WRITE_ENABLE_CMD                        0x06    /* 写使能指令 */

12. #define READ_ID_CMD2                            0x9F    /* 读取ID命令 */
    ' w" ~0 c3 p8 c2 b  i8 s( [0 W
13. #define READ_STATUS_REG_CMD                     0x05    /* 读取状态命令 */
    0 A& A* V8 m, `
14. #define SUBSECTOR_ERASE_4_BYTE_ADDR_CMD         0x21    /* 32bit地址扇区擦除指令, 4KB */

15. #define QUAD_IN_FAST_PROG_4_BYTE_ADDR_CMD       0x34    /* 32bit地址的4线快速写入命令 */

16. #define QUAD_INOUT_FAST_READ_4_BYTE_ADDR_CMD    0xEC    /* 32bit地址的4线快速读取命令 */
    . x. h. z1 Y6 P# D9 d, E" n# z
17.
    ) U; }$ m. M# E; t+ A8 L* R
18. #define BLOCK_ERASE_64K_4_BYTE_ADDR_CMD         0xDC    /* 4字节地址，64K扇区 */
    4 V( U; o* O# p' M% j; p# E
19.
    ' D- u2 ?4 V/ S; W8 J' X) V
20. #define BULK_ERASE_CMD                          0xC7    /* 整片擦除 */

复制代码

# V, F1 P6 \9 _& R# ^3 E80.5 QSPI Flash的MDK下载算法使用方法
编译本章教程配套的例子，生成的算法文件位于此路径下：
/ }# x% y3 _, `; \! D4 D6 a
% a8 K# T( t1 f; g$ B

80.5.1 下载算法存放位置
生成算法文件后，需要大家将其存到MDK安装目录，有两个位置可以存放，任选其一，推荐第2种：

  第1种：存放到MDK的STM32H7软包安装目录里面：\Keil\STM32H7xx_DFP\2.6.0\CMSIS\Flash（软包版本不同，数值2.6.0不同）。
  B. `% ^! R+ n+ |( x, v- Z) `5 G( ~  第2种：MDK的安装目录 \ARM\Flash里面。


; ^! d/ X( T  h5 }2 b/ `80.5.2 下载配置
# p3 Q! J1 o% o3 G5 p注意这里一定要够大，否则会提示算法文件无法加载：

5 f  l# D$ J! Y: \% W0 ?

! W" o% \0 ?+ ^
我们这里是将其加到DTCM中，即首地址为0x20000000，大家也可以存储到任意其它RAM地址，只要空间还够加载算法文件即可。推荐使用AXI SRAM（地址0x24000000），因为这块RAM空间足够大。

如果要下载程序到QSPI Flash里面，需要做如下配置：
: E6 t6 d' x9 B$ P3 ]2 n

& q; e- K7 j1 M' w! u7 ~
# }6 P- b' c9 {& F4 X( |80.5.3 调试配置
1 M% ]# T" ?9 R; v* ^  k! Y注意这里一定要够大，否则会提示算法文件无法加载：
- p  P5 x5 [, E3 |7 u
7 v; R7 D3 w& @2 J. ]0 h. |

5 M7 H2 ~$ v( }# ~我们这里是将其加到DTCM中，即首地址为0x20000000，大家也可以存储到任意其它RAM地址，只要空间还够加载算法文件即可。

, M! ~2 L; M+ |; J" V% v; N4 m% x9 t如果要做调试下载，需要做如下配置：

% o/ w) u3 C1 G3 |4 ~" h' t

# S- {5 O2 Z5 \, j) s- h4 p
$ z! p7 ^/ p! o& u8 v80.5.4 验证算法文件是否可以正常使用
' W  q$ z: k. U% p1 k9 c为了验证算法文件是否可以正常使用，大家可以运行本教程第82章或者83章配套的例子。

80.6 实验例程说明
" Z8 {# l0 h9 h1 ]本章配套例子：V7-060_QSPI Flash的MDK下载算法制作。

编译后，算法文件会存到此路径下：
$ Q" R- g+ @0 D$ E, ?
8 o3 }9 O. T; e* @' J  C. c

% J  n0 i, b% P9 o$ [
3 k' k- v5 e4 Y: F& e80.7 总结
8 G4 @2 U, \4 X. P+ p& `0 s本章节就为大家讲解这么多，为了熟练掌握，大家可以尝试自己实现一个Flash下载算法。
5 c) ~/ y" C& ^- F8 t
