概述
1 e( s# ^) ?  v$ d7 aSTM32时钟系统主要的目的就是给相对独立的外设模块提供时钟，也是为了降低整个芯片的耗能。
系统时钟，是处理器运行时间基准（每一条机器指令一个时钟周期）
时钟是单片机运行的基础，时钟信号推动单片机内各个部分执行相应的指令。
3 _% f* A; o" o# d一个单片机内提供多个不同的系统时钟，可以适应更多的应用场合。
( E% G* [0 U$ G3 x( V! [不同的功能模块会有不同的时钟上限，因此提供不同的时钟，也能在一个单片机内放置更多的功能模块。
8 Z3 k# S2 W5 `% H- E对不同模块的时钟增加开启和关闭功能，可以降低单片机的功耗
STM32为了低功耗，他将所有的外设时钟都设置为disable(不使能)，用到什么外设，只要打开对应外设的时钟就可以， 其他的没用到的可以还是disable(不使能)，这样耗能就会减少。  这就是为什么不管你配置什么功能都需要先打开对应的时钟的原因
' M7 }$ Y. x0 s" m

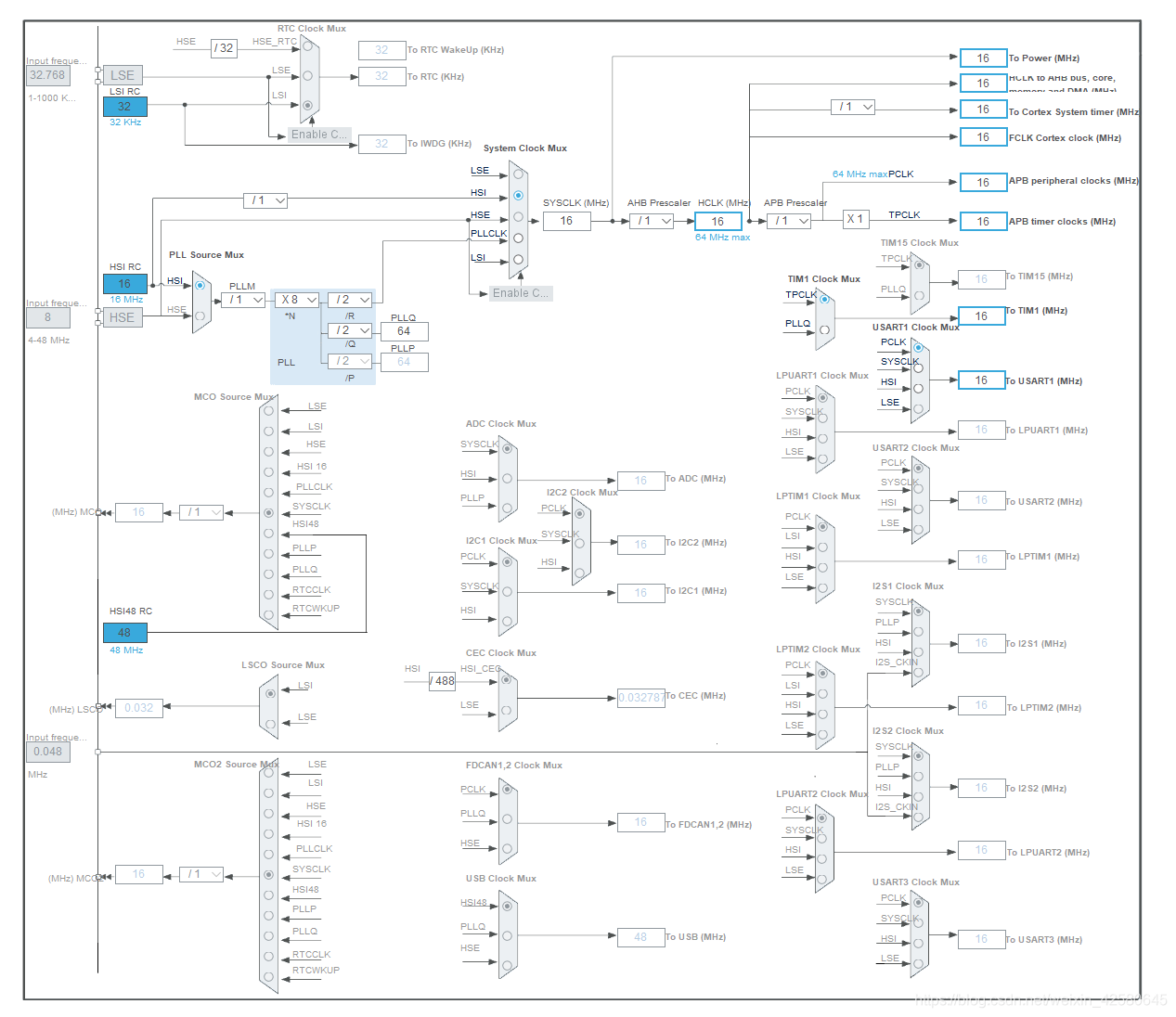

; K/ I5 r. c# a& ^1 ?4 {: A* [各个时钟源    (左边的部分)
, g- L5 y% _; K; L# z4 E; Z2 CSTM32G0有4个独立时钟源:HSI、HSE、LSI、LSE。
①、HSI是高速内部时钟，RC振荡器，频率为16MHz，精度不高。
, ?3 ~, E% a, r②、HSE是高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为4MHz~48MHz。
③、LSI是低速内部时钟，RC振荡器，频率为32kHz，提供低功耗时钟。　
5 b  r0 a$ z! F④、LSE是低速外部时钟，接频率为32.768kHz的石英晶体。

  S2 Y3 k, i4 U+ w# Z其中LSI是作为IWDGCLK(独立看门狗)时钟源和RTC时钟源 而独立使用
1 E$ r3 w" U  _
6 C% x; i* k' |而HSI高速内部时钟、 HSE高速外部时钟、 LSI低速内部时钟，这三个经过分频或者倍频 作为系统时钟来使用

PLL为锁相环倍频输出，基于HSI16或基于HSE的时钟的频率相乘，以产生三个独立的时钟输出。允许的输入频率范围是2.66至16 MHz。分频因子可从1到8进行编程
3 D$ y* O+ }% O6 T( B2 p! C
: g- e+ B; ~8 p$ N. d; m时钟分析
+ f, V( e; d( E9 `! y1 r/ y9 D' `LSI(低速内部时钟)
- k4 x, B' @* m5 V& t) x$ j2 w
2 P; @( g, |' s作为IWDG(独立看门狗)和RTC的时钟源，单独使用。
9 k+ M" K( e% r4 {( A
/ l% }2 N. f: w8 j7 rLSE(低速外部时钟)

可以为RTC、CEC、SYSCLK提供时钟源。
1 \7 L% W9 ?, h$ A+ M
HSE(高速外部时钟)

  }5 T" M! v6 F* {可以为RTC、SYSCLK、PLL提供时钟源。
2 g; u0 g. R" J/ J( [
% ^6 t) N) C4 b: n! P; THSI(高速内部时钟)

1 T% e2 D. r( V, Z) a+ T8 S0 Y可以为PLL、HSISYS提供时钟源，HSISYS再为SYSCLK提供时钟源

: z; O! q( ?% [( W3 M1 PPLL(锁相环倍频输出)

由HSE、HSI输入，经过分频倍频后提供SYSCLK，还用两组时钟分别提供给TIM1/TIM15/RNG和ADC/I2S1。

其他时钟源分析
, |& [0 f+ d* @HSISYS
& b% _, O# C8 z8 r) l
  z/ C* r4 x% e9 l) {+ _从HSI16通过除以1到128的可编程因子得到的时钟

" C8 M, ]% c% a& HPLLPCLK,PLLQCLK,PLLRCLK
8 a( `4 ?2 K5 B. i3 p5 ?
从PLL模块输出的时钟
( w+ z; Y) r8 G% g8 w7 J' n
. u; |- d# Y) s" k  t) kSYSCLK
% i3 l, B2 j+ {; |3 O
; F& c! Z8 F+ ]: R5 E通过选择LSE，LSI，HSE，PLLRCLK和HSISYS时钟之一获得的时钟，是整个系统时钟基准。G0系列频率最高到64MHz。
! L4 s' \, }2 D8 v* j" r  t
HCLK
; X* X* R+ L" _
2 n* R' p# I' S% c由SYSCLK通过除以从1到512可编程的因子得出的时钟
, M  u. j% F6 @6 s+ n$ k7 R
HCLK8

由HCLK八分频得出的时钟
, e9 z* {# j8 A
0 _  z' S4 Y4 Z0 ^+ g PCLK

/ K- F) K" y8 M* _/ m( k" o( D从HCLK的时钟通过除以从1到16可编程的因子得出的时钟

TIMPCLK

! j2 N3 `" \  ^1 _) G' b3 H% t* d 从PCLK派生的时钟，如果APB预分频器分频因子设置为1，则以PCLK频率运行，否则，以PCLK频率的两倍运行

LPTIMx_IN

LPTIMx_INx引脚提供的时钟，可为LPTIM外设选择
$ F- M8 M& `8 }( ?4 s4 `( @  b4 w
  S, `2 r. P* J' L* I3 ^MCO(微控制器时钟输出)
微控制器时钟输出（MCO）功能允许将时钟输出到外部MCO引脚。 可以选择以下之一作为MCO时钟：

• LSI
7 K! a5 o& b( p* O! D' v1 X• LSE
• SYSCLK
: \7 N! @5 b. ]( {' Q( }• HSI16
% ]  b+ u4 E6 O4 C• HSE
$ X! E4 b& [& I% ~% y• PLLRCLK

4 ^5 {" _# v! D$ B8 r4 L" I' h9 U: eCSS(时钟安全系统)
7 N# u2 h: i. \! C; z& k8 p* O" p时钟安全系统可以通过软件激活。一旦检测到HSE时钟故障，则系统时钟将自动切换到HSISYS，并且禁用HSE振荡器。如果HSE时钟也是PLL的时钟来源，并且发生故障时将PLLRCLK用作系统时钟，则PLL也被禁用。
1 a8 y4 x( b* ?6 N0 ?& S4 t. L
! ?5 k& r+ s; B: F3 {6 l! ]' F5 _通过CubeMX配置时钟树
& O. _# G$ A9 z* [新建工程，并且开启SWD调试
9 _( J9 t# @+ _/ s4 v7 l0 b通过在引脚视图界面，配置PC6为GPIO_Output；
% n( {" S( E) l& a3 n8 E在Pinout&Configuration中选中"RCC"，在配置栏High Speed Clock(HSE)下拉菜单中选中"Crystal/Ceramic Resonator"
+ |2 c2 L4 K. b

4 v" w" E. w; q6 i2 B- @
" M& w; @& [+ y5 C7 s. H! Q) z在Clock Configuration中 ，按下图配置，在HCLK框中输入最大64MHz，回车。cubemx软件会自动计算系数，而不用手动填写。保持激活CSS。
# O' ~5 ~1 o! r8 `
6 Q7 y9 ?! o9 R, H, u  y

然后在Project Manager中，设置好参数信息。
, L4 {( `, e' M5 L& l- u

0 N9 H6 D( k. g/ _8 b: j4 X9 G- ^
' v$ s) Z, W$ W/ A! A. W  [$ a
# m1 g4 p/ a* Q4 h3 |* e
最后点击GENERATE CODE，生成工程文件。 打开工程项目，进入到MDK软件

- U) v# Q& D4 ?! Z2 g, l
7 _. M7 Q3 j4 S5 h! b$ s 打开魔术棒工具-Debug-Settings-Flash Download，勾上"Reset and Run"，最后就可以编写代码，自由发挥吧。
