一、知识普及

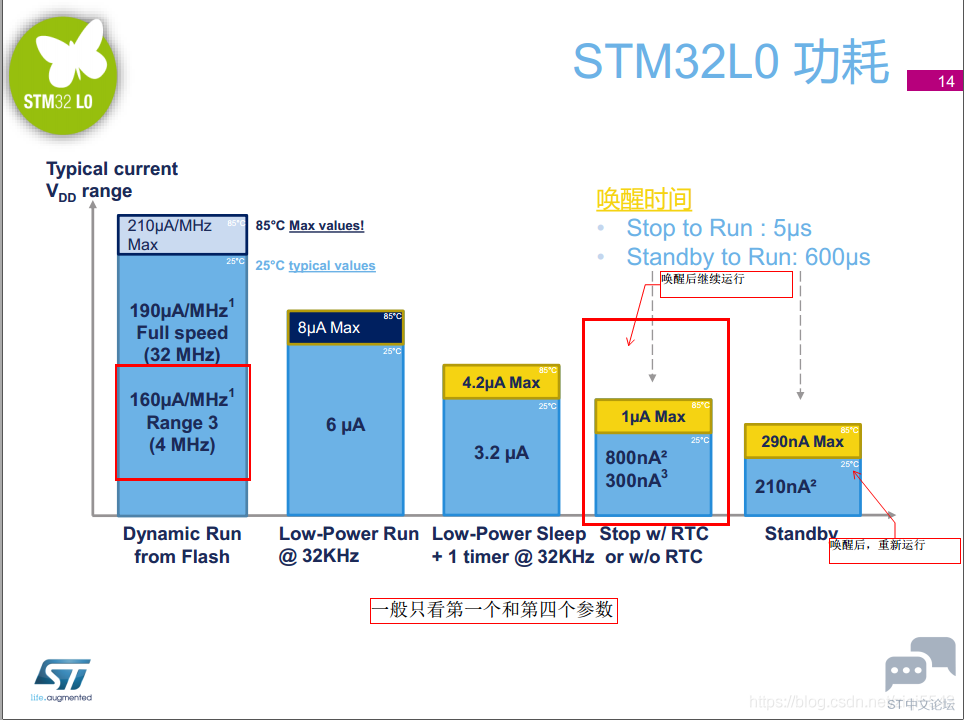

   STM32L0休眠模式3.0V供电)

低速运行190uA/MHz
6μA低功耗运行模式，32kHz运行频率
# x! A- e% g, M0 _, { 3.2 μA低功耗睡眠模式，一个计时器工作
( G. i& L/ Q$ r5 T% f4 k 0.8 μA 停机模式：实时时钟(RTC)运行，保存上下文，保留RAM内容
0.3 μA 停机模式：无实时时钟运行，保存上下文，保留RAM内容
270nA待机模式：无实时时钟运行，保存后备寄存器
2 D( [2 ~' g4 }) `. l, D0 J
2 f! M7 C: f9 z% {& Y* ]; }

) G( d- q+ Q; c- w: |0 }% q
可见STM32L0的休眠功耗很低，可以根据自己的需求选择相应的工作模式 。

二、实际测试
, J2 e) j3 |  x. h$ K' H
1.测试硬件:STM32L053C8T6最小系统板
& A& ?$ k: m+ f( P$ o
. N0 j; ^: C8 f# U* M$ O2.万用表：普通万用表

3.供电电压3.3V
4 ^4 n6 J5 k; y4 B6 G
三、代码实现

  ?' @" t- Z% x5 M0 ~0 j

1. void board_sleep_init(void)

2. {

3.     MX_RTC_Init();

4.     __HAL_RCC_PWR_CLK_ENABLE();

5.     HAL_PWR_EnableBkUpAccess();

6.     HAL_PWR_DisablePVD();

7.     HAL_PWREx_EnableUltraLowPower();

8.     HAL_PWREx_EnableFastWakeUp();
   6 y" X8 ?1 ^$ \* L: v
9.     __HAL_RCC_WAKEUPSTOP_CLK_CONFIG(RCC_STOP_WAKEUPCLOCK_HSI);

10. }

复制代码

1. void board_enter_sleep(uint16_t time)

2. {

3.
   ) X4 H1 m+ G" G7 ^  I) T
4.     __HAL_RCC_GPIOA_CLK_DISABLE();
   ! g! h( H. g4 E6 u' {( U
5.     __HAL_RCC_GPIOB_CLK_DISABLE();

6.     __HAL_RCC_GPIOC_CLK_DISABLE();

7.     __HAL_RCC_GPIOH_CLK_DISABLE();

8.
   . Z  X: V( R+ d! i$ b
9.     HAL_PWREx_EnableUltraLowPower(); //使能超低功耗

10.
    6 y# k* H7 }& W, f
11.     HAL_PWREx_EnableFastWakeUp();   //使能快速唤醒
    2 e! p, a2 Y9 G) N, w, Z
12.     HAL_RTCEx_DeactivateWakeUpTimer(&hrtc);

13.     // 若需要在低功耗模式下调试程序，可以打开此函数

14.     HAL_DBGMCU_DBG_DisableLowPowerConfig(DBGMCU_SLEEP | DBGMCU_STOP | DBGMCU_STANDBY);
    2 O) c$ m' ?/ {! u, n' x5 i$ C
15.
    ! u- z& f* Q/ L2 D. [; _+ r6 x
16.     __HAL_PWR_CLEAR_FLAG(PWR_FLAG_WU);        // 清除唤醒标志

17.     //HAL_RTCEx_SetWakeUpTimer_IT(&hrtc, time, RTC_WAKEUPCLOCK_RTCCLK_DIV16);
    7 `6 ^2 n3 J; A
18.     HAL_RTCEx_SetWakeUpTimer_IT(&hrtc, time-1, RTC_WAKEUPCLOCK_CK_SPRE_16BITS); //wangxl@20190814 ?时钟选择1Hz ?65535/60/60 ~18 ?可得到的唤醒时间为 1s 到 18h 左右
    2 A" }2 V1 `- R) W5 A
19.     __HAL_RCC_WAKEUPSTOP_CLK_CONFIG (RCC_STOP_WAKEUPCLOCK_HSI);

20.     /* Enter Stop Mode */
    5 P9 Q5 ?, ^, K" U0 a- s
21.     __HAL_RCC_PWR_CLK_ENABLE();

22.     HAL_PWR_EnterSTOPMode(PWR_LOWPOWERREGULATOR_ON, PWR_STOPENTRY_WFI);

23.     board_exit_sleep();
    $ p. T/ ~3 }. q4 w
24.
    4 \! X! c" R' @* _: |
25. }

复制代码

四、测试结果
/ W& _; G" t' L" h3 V% P
$ ~3 ^2 h" G8 q: e$ l最终测试结果:1.5uA,这个结果比数据手册要高一些，跟供电电压和万用表有关。
