STM32G031(Nucleo-32)

[复制链接]
提笔画夕游 发布时间:2022-1-2 23:31
起初在积分商城兑换的是STM32L011小板,收到的,是STM32G031(Nucleo-32)开发板!) l4 I) `; U; r0 d9 }. s/ C! _( U
image.png image.png
$ O* `5 H7 j3 t) u那么就学习一下这新一代入门级32位MCU,超过93%的 I/O利用率的STM32G0系列:# `  ?* B# u! F1 W& Q

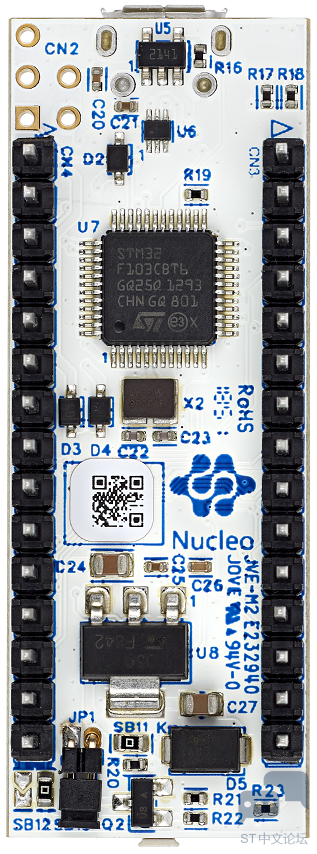

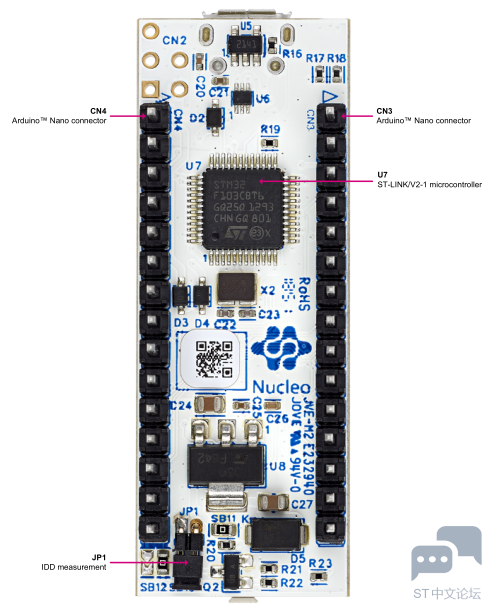

- y/ E& _2 Q1 I3 v! c6 s: V3 f背面主要是一个C8T6的STlink-V2和LDO;
* C! x  q+ F* ~2 o' n5 J, @7 [, p: ? image.png

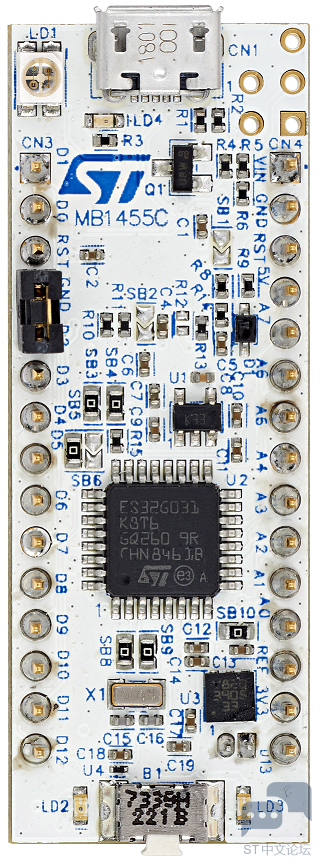

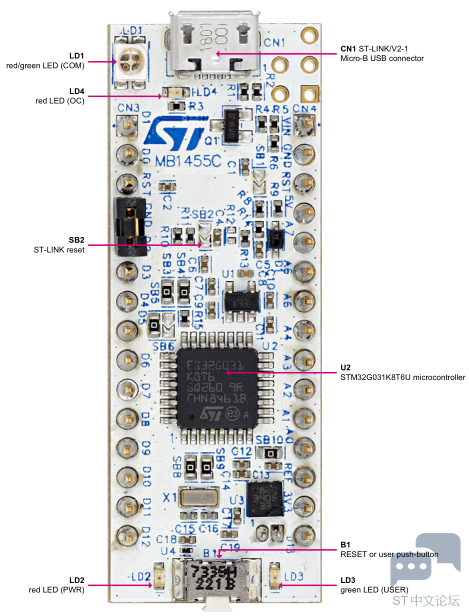

  h9 F% s5 k2 S& [; V正面主要为STM32G031K8T6的最小系统,M0+的内核,具有8Kb的SRAM和64Kb的Flash;一个红色的电源指示灯% P; m7 P2 w4 ~! c
一个绿色可控的LED灯(PC6)0 K6 d( Z) e) l* L' S! J
一个可爱的复位键/普通按键(PF2)/ s, T6 H. r) d1 |1 |- v, N
采用micro供电/UART通信;
' L+ e3 D9 n$ c( ]0 z3 a! m2 Q% J; m
尺寸为50.30mm*18.54mm,兼容Arduino Nano,板子精简而强大!7 R- f* P6 G/ l: C6 L! [1 j

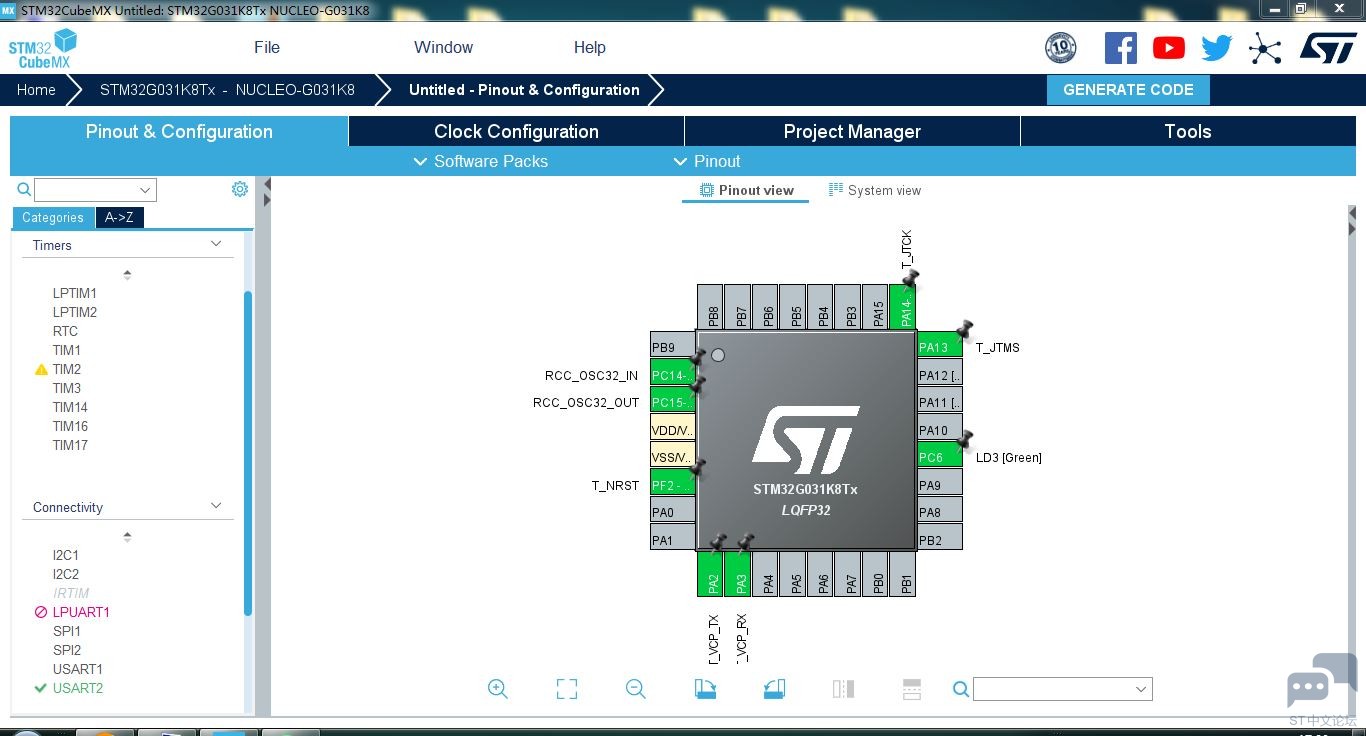

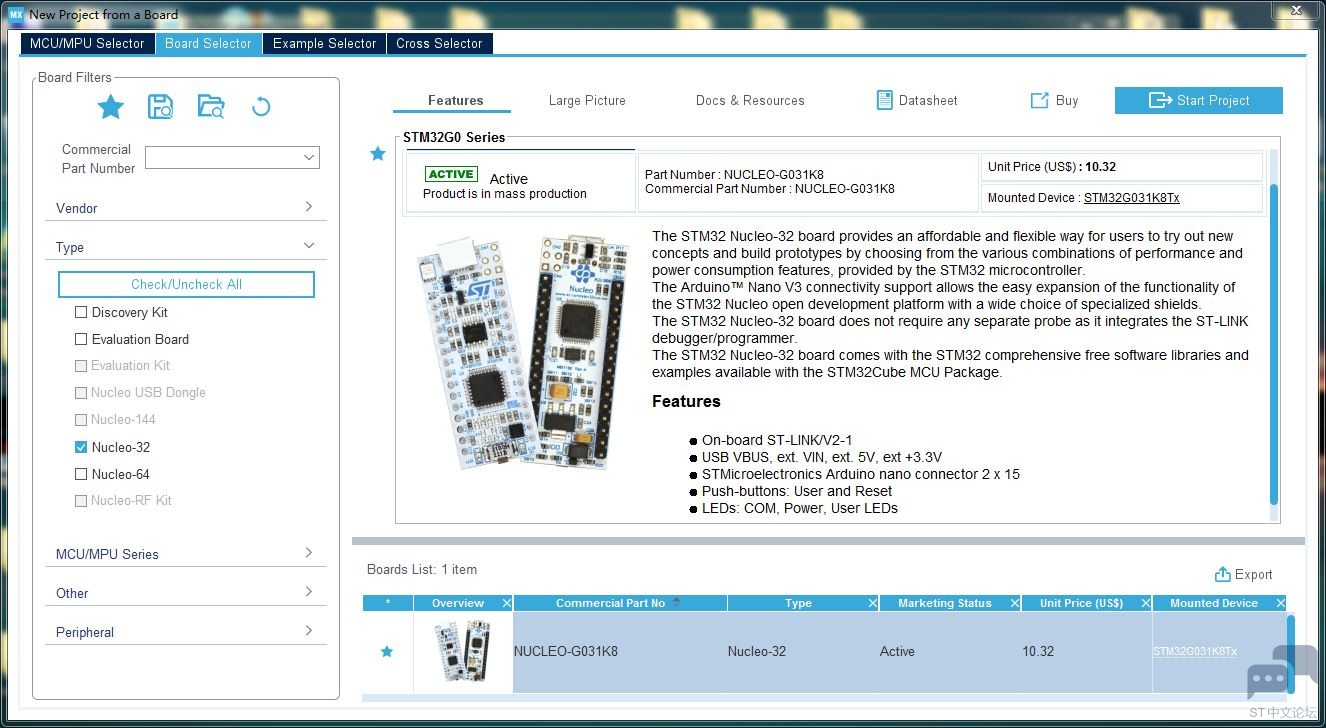

  G  D2 n9 l# K) N/ N既然是Nucleo,那么就打开CUBE,进入Board,选择STM32G031的板子) d3 \- n+ ]$ a$ z
% `1 R" ~  s* `7 d" ^; \ IO.JPG

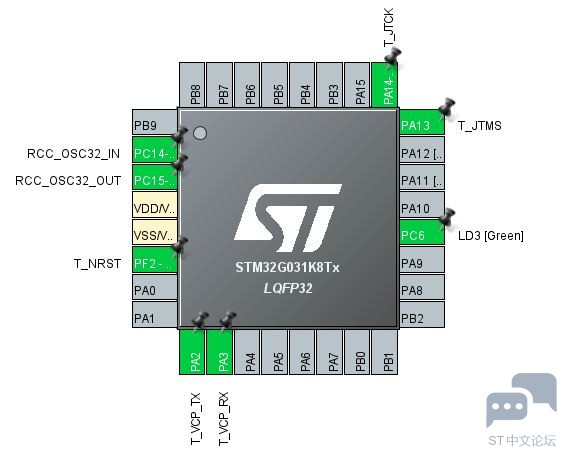

9 h" k/ V, V+ p; n9 l IC.JPG
: l$ w( m* K  O4 \这个IC是32pin,除去VCC和GND还有外部时钟脚,剩下的IO确实都是实用性超强的IO,如果把时钟脚也当IO用,确实是超高的 I/O利用率
2 K) {' v7 y# P( w- |, I
, u) c5 l( V2 O& o这些IO还包含了两个串口/两个IIC/两个SPI,还有多个TIM,性价比确实很高;, Y2 j1 m& g# l; l4 m

* W8 j* {5 }: F. x, Y; c- ?4 C在cube中配置好外设,接着generate code,生成MDK ARM,在Keil中打开:
  1. # k" h( p6 q( ]/ t+ n
  2. /* Private defines -----------------------------------------------------------*/
    1 U9 M4 i6 U6 ?0 @+ ]$ u$ j
  3. #define T_NRST_Pin GPIO_PIN_2, i2 S7 F% Z5 ]6 U
  4. #define T_NRST_GPIO_Port GPIOF
    + F. F. u8 C1 m7 H9 S
  5. #define T_VCP_TX_Pin GPIO_PIN_2) C9 [7 t3 X& a* h9 ]) t
  6. #define T_VCP_TX_GPIO_Port GPIOA
    6 g+ x, h. T* l+ j( w; Q# @8 ]( I
  7. #define T_VCP_RX_Pin GPIO_PIN_3
    $ J8 R3 f- b- l4 c- k
  8. #define T_VCP_RX_GPIO_Port GPIOA
    ; s5 \' k2 Q  j( X% g
  9. #define LD3_Pin GPIO_PIN_6  {: v8 D  v8 Q
  10. #define LD3_GPIO_Port GPIOC
    % D; G. u& P* M* |: I2 T
  11. #define T_JTMS_Pin GPIO_PIN_13
    $ ?) ^( \5 K1 H$ |4 [
  12. #define T_JTMS_GPIO_Port GPIOA
    ( v6 S4 M4 ?6 d4 r
  13. #define T_JTCK_Pin GPIO_PIN_14) T7 X/ ]2 m3 _$ W8 ~
  14. #define T_JTCK_GPIO_Port GPIOA
复制代码
在main.h中已经宏定义了LED3和复位键PF2;

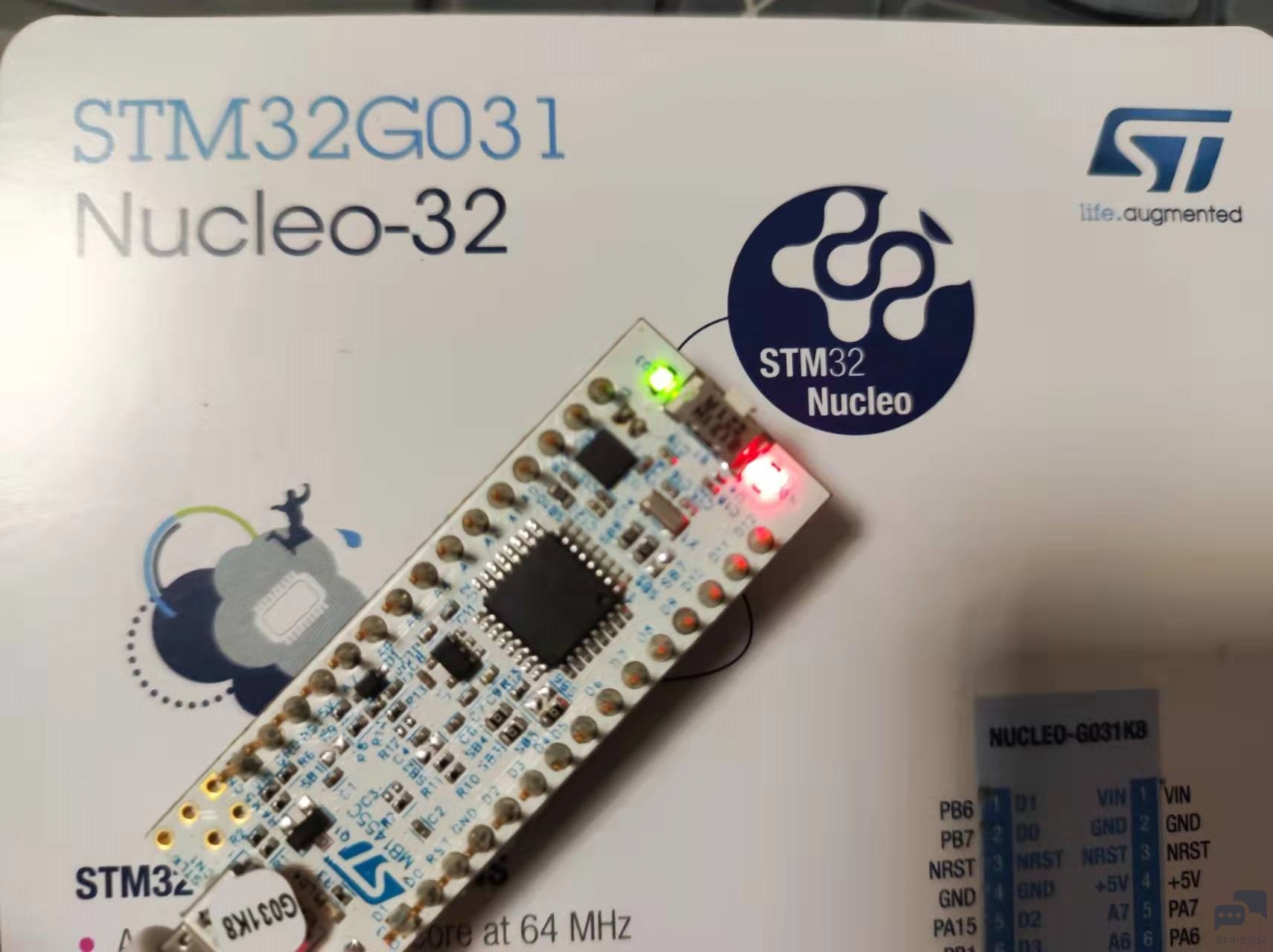

+ \1 N8 D  m+ \6 r8 U; P在main.c的while中完成LED blink
% t% ^, w& I: M9 m  d, ^
  1. HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_6);( U: g2 R0 h* y3 Q* Y+ J* i
  2.                 HAL_Delay(1000);
复制代码
( k9 l2 w* p( ^1 Y
- |* E7 F3 e- O- x2 n! \$ A附件为STM32G031(Nucleo-32)的手册+ B2 h$ b* h5 `# B7 g. Z0 c
6 d6 O5 _- Q* t, `* r: v

4 S8 J6 L% y; J( A, C( `$ e8 E8 p4 J0 u# r# e6 A+ \3 q1 Q3 C

UM2591.pdf

下载

1.6 MB, 下载次数: 4
