【经验分享】详解STM32中的ADC

[复制链接]
STMCU小助手 发布时间:2022-1-5 21:00
ADC简介
7 E7 H8 s0 g2 i5 }
    STM32F103系列有3个ADC,精度为12位,每个ADC最多有16个外部通道。其中ADC1和ADC2都有16个外部通道,ADC3一般有8个外部通道,各通道的A/D转换可以单次、连续、扫描或间断执行,ADC转换的结果可以左对齐或右对齐储存在16位数据寄存器中。ADC的输入时钟不得超过14MHz,其时钟频率由PCLK2分频产生。
ADC功能框图讲解

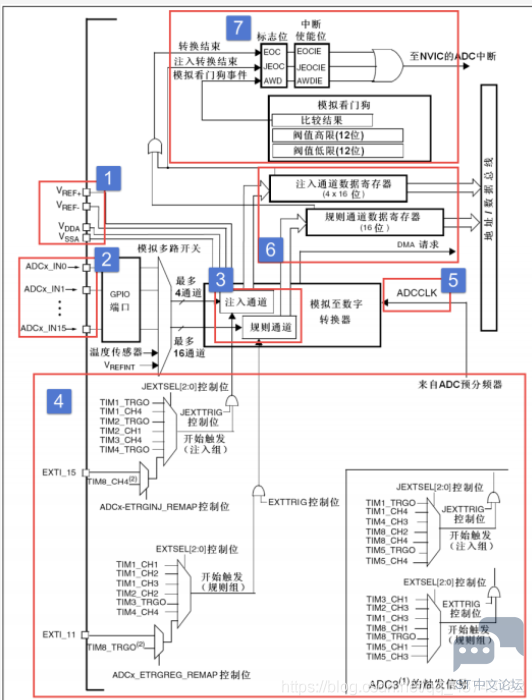

    学习STM32开发板上的外设时首先要了解其外设的功能框图,如下:
    功能框图可以大体分为7部分,下面一一讲解:
电压输入范围
    ADC所能测量的电压范围就是VREF- ≤ VIN ≤ VREF+,把 VSSA 和 VREF-接地,把 VREF+和 VDDA 接 3V3,得到ADC 的输入电压范围为:0~3.3V。
输入通道
    ADC的信号输入就是通过通道来实现的,信号通过通道输入到单片机中,单片机经过转换后,将模拟信号输出为数字信号。STM32中的ADC有着18个通道,其中外部的16个通道已经在框图中标出,如下:
    这16个通道对应着不同的IO口,此外ADC1/2/3 还有内部通道:ADC1 的通道 16 连接到了芯片内部的温度传感器, Vrefint 连接到了通道 17。ADC2 的模拟通道 16 和 17 连接到了内部的 VSS。

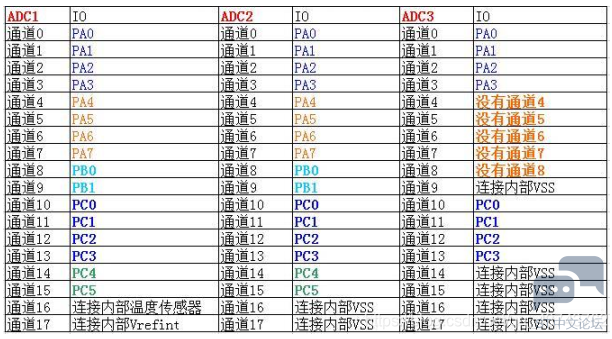

    ADC的全部通道如下图所示:
    外部的16个通道在转换时又分为规则通道和注入通道,其中规则通道最多有16路,注入通道最多有4路(注入通道貌似使用不多),下面简单介绍一下两种通道:
    规则通道顾名思义就是,最平常的通道、也是最常用的通道,平时的ADC转换都是用规则通道实现的。
    注入通道是相对于规则通道的,注入通道可以在规则通道转换时,强行插入转换,相当于一个“中断通道”吧。当有注入通道需要转换时,规则通道的转换会停止,优先执行注入通道的转换,当注入通道的转换执行完毕后,再回到之前规则通道进行转换。
转换顺序
    知道了ADC的转换通道后,如果ADC只使用一个通道来转换,那就很简单,但如果是使用多个通道进行转换就涉及到一个先后顺序了,毕竟规则转换通道只有一个数据寄存器。多个通道的使用顺序分为俩种情况:规则通道的转换顺序和注入通道的转换顺序。
    规则通道中的转换顺序由三个寄存器控制:SQR1、SQR2、SQR3,它们都是32位寄存器。SQR寄存器控制着转换通道的数目和转换顺序,只要在对应的寄存器位SQx中写入相应的通道,这个通道就是第x个转换。具体的对应关系如下:

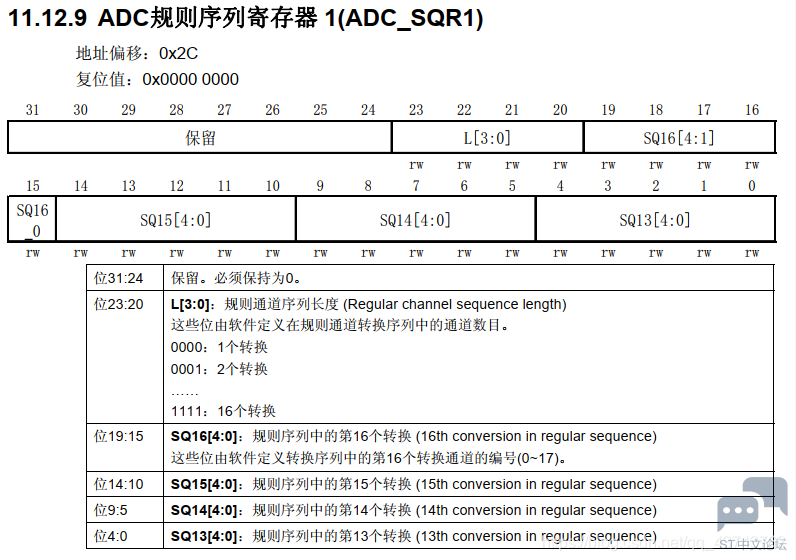

    通过SQR1寄存器就能了解其转换顺序在寄存器上的实现了:
    和规则通道转换顺序的控制一样,注入通道的转换也是通过注入寄存器来控制,只不过只有一个JSQR寄存器来控制,控制关系如下:
    需要注意的是,只有当JL=4的时候,注入通道的转换顺序才会按照JSQ1、JSQ2、JSQ3、JSQ4的顺序执行。当JL<4时,注入通道的转换顺序恰恰相反,也就是执行顺序为:JSQ4、JSQ3、JSQ2、JSQ1。
    配置转换顺序的函数如下代码所示:
  1. /**& d0 ^: J+ F8 @; Q+ j
  2.   * @brief  Configures for the selected ADC regular channel its corresponding
    ( Y) F: a* A) R
  3.   *         rank in the sequencer and its sample time.
    7 d# z, k2 O, F/ P5 _$ ~- F( @
  4.   * @param  ADCx: where x can be 1, 2 or 3 to select the ADC peripheral./ q9 T5 W+ v, q0 X3 j, O# G
  5.   * @param  ADC_Channel: the ADC channel to configure.
    . ~/ E# H+ y( _
  6.   *   This parameter can be one of the following values:) n- l7 a' y* b, c2 O! Y
  7.   *     @arg ADC_Channel_0: ADC Channel0 selected
    , `6 c1 b& p; L5 N* c6 x
  8.   *     @arg ADC_Channel_1: ADC Channel1 selected$ g' \/ U6 N! D
  9.   *     @arg ADC_Channel_2: ADC Channel2 selected
    6 m# c0 Y- x6 o1 N
  10.   *     @arg ADC_Channel_3: ADC Channel3 selected& l& S, T) F. |
  11.   *     @arg ADC_Channel_4: ADC Channel4 selected! I6 k3 F$ l- o* {4 K  N: j
  12.   *     @arg ADC_Channel_5: ADC Channel5 selected% I. z% Q* l# @: X) m2 X+ i5 R4 r
  13.   *     @arg ADC_Channel_6: ADC Channel6 selected- ^. E8 j* ^- R4 P( k6 x( l# H  o
  14.   *     @arg ADC_Channel_7: ADC Channel7 selected
    % `& e4 K, L6 E" m4 u
  15.   *     @arg ADC_Channel_8: ADC Channel8 selected' K$ @: h5 }: g6 ]0 A# b# {
  16.   *     @arg ADC_Channel_9: ADC Channel9 selected
    8 |% ~1 I; G0 y0 z, T
  17.   *     @arg ADC_Channel_10: ADC Channel10 selected
      T& a+ U) x1 [0 e4 E6 @& g7 z
  18.   *     @arg ADC_Channel_11: ADC Channel11 selected; ~( l) N* g/ t1 s% Z1 C% Z
  19.   *     @arg ADC_Channel_12: ADC Channel12 selected% D% O2 s& C, \% l  ]2 _8 I5 J
  20.   *     @arg ADC_Channel_13: ADC Channel13 selected
    ( f& k* S6 @, H" M  P, q6 a
  21.   *     @arg ADC_Channel_14: ADC Channel14 selected
    * y  I0 Y) W  I9 L$ R' n
  22.   *     @arg ADC_Channel_15: ADC Channel15 selected
    ' [' a) I# h' t0 X' u. D+ D* T
  23.   *     @arg ADC_Channel_16: ADC Channel16 selected/ z2 E% O3 v8 _" ]$ Q# Q
  24.   *     @arg ADC_Channel_17: ADC Channel17 selected
    . c% u$ M) Q1 Z, f9 K; b
  25.   * @param  Rank: The rank in the regular group sequencer. This parameter must be between 1 to 16.
    $ u+ B& t6 q$ l* I: w; q, x/ Z) v3 ^! f
  26.   * @param  ADC_SampleTime: The sample time value to be set for the selected channel.
    ! i/ `4 Z8 F1 I) I8 }9 ]
  27.   *   This parameter can be one of the following values:
    * u8 P2 p/ \" |, _+ s
  28.   *     @arg ADC_SampleTime_1Cycles5: Sample time equal to 1.5 cycles
    " F1 w" D& w' T( r$ g5 v
  29.   *     @arg ADC_SampleTime_7Cycles5: Sample time equal to 7.5 cycles
    % }$ E$ j9 u' r7 |- V3 y
  30.   *     @arg ADC_SampleTime_13Cycles5: Sample time equal to 13.5 cycles
    + y* U0 [2 s' F) z
  31.   *     @arg ADC_SampleTime_28Cycles5: Sample time equal to 28.5 cycles
    ; Z' v) t6 w7 N+ C  c
  32.   *     @arg ADC_SampleTime_41Cycles5: Sample time equal to 41.5 cycles
    6 ]( `, }. V- l; |( r
  33.   *     @arg ADC_SampleTime_55Cycles5: Sample time equal to 55.5 cycles
    " n  Q" G# L: Q& N
  34.   *     @arg ADC_SampleTime_71Cycles5: Sample time equal to 71.5 cycles; K7 @" M2 J/ ~9 [
  35.   *     @arg ADC_SampleTime_239Cycles5: Sample time equal to 239.5 cycles" L8 _7 `: s2 b* C1 P0 S
  36.   * @retval None# u' r3 q7 Z9 H. o, q, M
  37.   */
    & I, z/ r- K% Q5 e8 ?) W1 t5 e1 O
  38. void ADC_RegularChannelConfig(ADC_TypeDef* ADCx, uint8_t ADC_Channel, uint8_t Rank, uint8_t ADC_SampleTime)
    ! `. Q* u2 E; V4 @& W
  39. {1 K3 p2 ~: y# b
  40.   函数内容略;
    $ Z* O; a+ X% D8 L
  41. }
复制代码
4 L- A6 g+ s$ O
触发源
    ADC转换的输入、通道、转换顺序都已经说明了,但ADC转换是怎么触发的呢?就像通信协议一样,都要规定一个起始信号才能传输信息,ADC也需要一个触发信号来实行模/数转换。
    其一就是通过直接配置寄存器触发,通过配置控制寄存器CR2的ADON位,写1时开始转换,写0时停止转换。在程序运行过程中只要调用库函数,将CR2寄存器的ADON位置1就可以进行转换,比较好理解。
    另外,还可以通过内部定时器或者外部IO触发转换,也就是说可以利用内部时钟让ADC进行周期性的转换,也可以利用外部IO使ADC在需要时转换,具体的触发由控制寄存器CR2决定。
    在参考手册中可以找到,ADC_CR2寄存器的详情如下:
0 p( m+ H' u2 q5 v* ^
转换时间
    还有一点,就是转换时间的问题,ADC的每一次信号转换都要时间,这个时间就是转换时间,转换时间由输入时钟和采样周期来决定。
    由于ADC在STM32中是挂载在APB2总线上的,所以ADC得时钟是由PCLK2(72MHz)经过分频得到的,分频因子由 RCC 时钟配置寄存器RCC_CFGR 的位 15:14 ADCPRE[1:0]设置,可以是 2/4/6/8 分频,一般配置分频因子为8,即8分频得到ADC的输入时钟频率为9MHz。
    采样周期是确立在输入时钟上的,配置采样周期可以确定使用多少个ADC时钟周期来对电压进行采样,采样的周期数可通过 ADC采样时间寄存器 ADC_SMPR1 和 ADC_SMPR2 中的 SMP[2:0]位设置,ADC_SMPR2 控制的是通道 0~9, ADC_SMPR1 控制的是通道 10~17。每个通道可以配置不同的采样周期,但最小的采样周期是1.5个周期,也就是说如果想最快时间采样就设置采样周期为1.5.
  1. 转换时间=采样时间+12.5个周期
复制代码
4 Y& Z- Q8 j, H, W. a) ?1 R0 c* l
    12.5个周期是固定的,一般我们设置 PCLK2=72M,经过 ADC 预分频器能分频到最大的时钟只能是 12M,采样周期设置为 1.5 个周期,算出最短的转换时间为 1.17us。
数据寄存器
    转换完成后的数据就存放在数据寄存器中,但数据的存放也分为规则通道转换数据和注入通道转换数据的。
    规则数据寄存器负责存放规则通道转换的数据,通过32位寄存器ADC_DR来存放:
    当使用ADC独立模式(也就是只使用一个ADC,可以使用多个通道)时,数据存放在低16位中,当使用ADC多模式时高16位存放ADC2的数据。需要注意的是ADC转换的精度是12位,而寄存器中有16个位来存放数据,所以要规定数据存放是左对齐还是右对齐。
    当使用多个通道转换数据时,会产生多个转换数据,然鹅数据寄存器只有一个,多个数据存放在一个寄存器中会覆盖数据导致ADC转换错误,所以我们经常在一个通道转换完成之后就立刻将数据取出来,方便下一个数据存放。一般开启DMA模式将转换的数据,传输在一个数组中,程序对数组读操作就可以得到转换的结果。
    DMA的使用之前介绍过,请移步此处:DMA介绍。
    注入通道转换的数据寄存器有4个,由于注入通道最多有4个,所以注入通道转换的数据都有固定的存放位置,不会跟规则寄存器那样产生数据覆盖的问题。ADC_JDRx 是 32 位的,低 16 位有效,高 16 位保留,数据同样分为左对齐和右对齐,具体是以哪一种方式存放,由ADC_CR2 的 11 位 ALIGN 设置。
中断

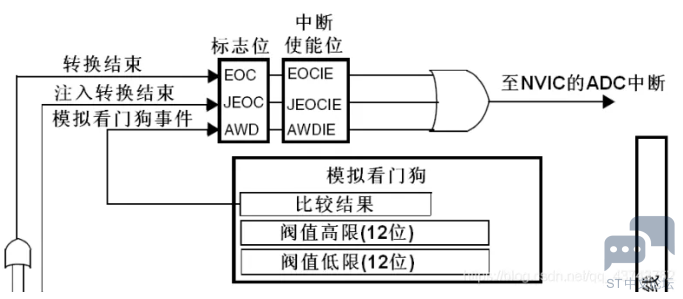

从框图中可以知道数据转换完成之后可以产生中断,有三种情况:
  • 规则通道数据转换完成之后,可以产生一个中断,可以在中断函数中读取规则数据寄存器的值。这也是单通道时读取数据的一种方法。
  • 注入通道数据转换完成之后,可以产生一个中断,并且也可以在中断中读取注入数据寄存器的值,达到读取数据的作用。
  • 当输入的模拟量(电压)不再阈值范围内就会产生看门狗事件,就是用来监视输入的模拟量是否正常。

    ! p8 {& P8 e' Z7 M; R5 z6 \, M5 Q- A

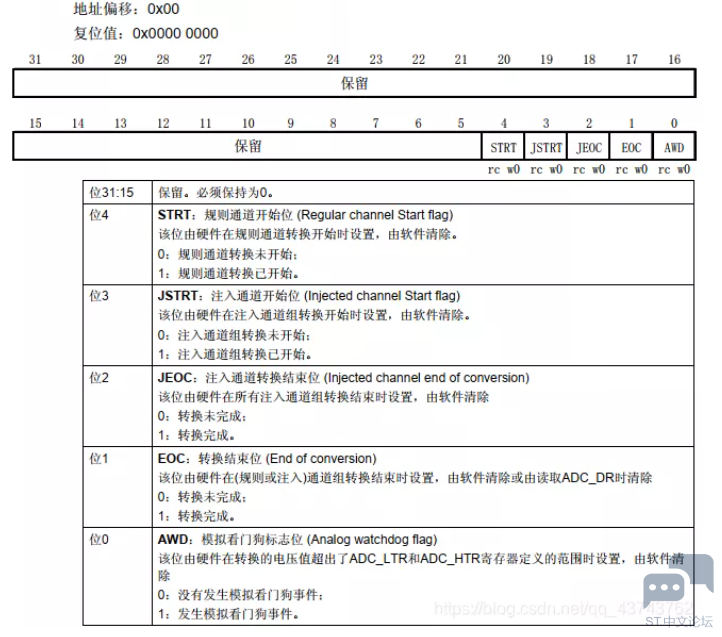

    以上中断的配置都由ADC_SR寄存器决定:
    当然,在转换完成之后也可以产生DMA请求,从而将转换好的数据从数据寄存器中读取到内存中。
电压转换
    要知道,转换后的数据是一个12位的二进制数,我们需要把这个二进制数代表的模拟量(电压)用数字表示出来。比如测量的电压范围是0~3.3V,转换后的二进制数是x,因为12位ADC在转换时将电压的范围大小(也就是3.3)分为4096(2^12)份,所以转换后的二进制数x代表的真实电压的计算方法就是:
         y=3.3* x / 4096
初始化结构体
    每个外设的核心就是其对应的初始化结构体了,ADC的初始化结构体代码如下:
  1. typedef struct
    . D, ]3 R$ J# P% \1 }$ C
  2. {! t" T6 c, C% i8 r) Z3 Q
  3. uint32_t ADC_Mode; // ADC 工作模式选择
    : P% }, u4 d7 W* c
  4. FunctionalState ADC_ScanConvMode; // ADC 扫描(多通道)或者单次(单通道)模式选择 . x* C8 b, i0 J3 z4 {* T: p4 T
  5. FunctionalState ADC_ContinuousConvMode; // ADC 单次转换或者连续转换选择
    : U; l2 [! i9 p1 T/ K% T
  6. uint32_t ADC_ExternalTrigConv; // ADC 转换触发信号选择: D% {' C6 c8 |; p) X; F
  7. uint32_t ADC_DataAlign; // ADC 数据寄存器对齐格式
    . s' J4 c  |9 ]! I! s5 _6 Z9 d( _
  8. uint8_t ADC_NbrOfChannel; // ADC 采集通道数% }$ |- |4 b' |. F! ~6 r" f& T. i
  9. } ADC_InitTypeDef;
复制代码

, D- Q$ ]6 F% q0 U/ B3 _& Z) |
    通过配置初始化结构体来设置ADC的相关信息。
单通道电压采集
    用这个程序来简单熟练一下ADC的单通道电压采集吧,程序使用了ADC1的通道11,对应的IO口是PC^1,因为博主的开发板上PC ^1引脚没有任何复用,使用中断,在中断中读取转换的电压。
头文件
    为了提高文件的可移植性,头文件中定义了一些与ADC和中断相关的量,在移植程序的时候只需要修改头文件中的定义即可。
  1. #ifndef __ADC_H. ?2 V9 |! z, W
  2. #define __ADC_H
    * q# y) U9 l. i
  3. #include "stm32f10x.h"
    . H* o6 k2 M' R7 W& ]" }* X, d: f
  4. /* 采用ADC1的通道11  引脚为PC^1 模式必须是模拟输入*/
    6 m, x& A: l( {% h. y; E% \
  5. #define ADC_GPIO_RCC     RCC_APB2Periph_GPIOC
    5 T# g4 E. s$ Q2 y; h0 A
  6. #define ADC_GPIO_PORT    GPIOC
    ; H1 h# _& \+ R3 \
  7. #define ADC_GPIO_PIN     GPIO_Pin_1+ j/ m4 E* N% ?/ B" x4 \
  8. #define ADC_GPIO_MODE    GPIO_Mode_AIN
    8 I: l1 v. f: N! P( e. J+ D4 l
  9. /* 配置与中断有关的信息 */( {* p+ ~  D2 |7 V+ B1 b
  10. #define ADC_IRQn         ADC1_2_IRQn
    " ]# ?2 S  V! W# ~" D2 G) w
  11. #define ADC_RCC          RCC_APB2Periph_ADC1- O( k7 Q" O) ?( Y0 z; d" Y
  12. /* 配置ADC初始化结构体的宏定义 */+ x% ^! d7 g9 u, M1 {
  13. #define ADCx                          ADC12 g6 ]% J4 M+ @" _% j, f6 k
  14. #define ADCx_ContinuousConvMode       ENABLE                      //连续转换模式- i* r: T- c/ x- z
  15. #define ADCx_DataAlign                ADC_DataAlign_Right         //转换结果右对齐/ k6 ?  ~) v1 X4 d, H0 \$ H
  16. #define ADCx_ExternalTrigConv         ADC_ExternalTrigConv_None      //不使用外部触发转换,采用软件触发
      C/ B  o% a9 L( E3 P
  17. #define ADCx_Mode                     ADC_Mode_Independent        //只使用一个ADC,独立模式- [; R& f+ B4 F: s; R: k
  18. #define ADCx_NbrOfChannel             1                          //一个转换通道
    9 ]% [8 M4 r# ~2 ~& J8 x% R
  19. #define ADCx_ScanConvMode             DISABLE                     //禁止扫描模式,多通道时使用% d2 z& S/ _$ I5 e
  20. /* 通道信息和采样周期 */
    $ m; v# p( r/ C$ Q% r( n8 x1 I
  21. #define ADC_Channel                   ADC_Channel_11
    1 ]/ q; x6 t9 }& q
  22. #define ADC_SampleTime                ADC_SampleTime_55Cycles58 {$ G  g2 Q8 u& w
  23. /* 函数声明 */
    " Q  ~4 |; ]4 G3 x7 h' R
  24. void ADC_COnfig(void);
    2 h3 c4 U' d4 D( a
  25. void ADC_NVIC_Config(void);
    1 f/ W  O$ n" R! Z
  26. void ADC_GPIO_Config(void);) u; K# e4 m. x1 o5 c, W. X* K
  27. void ADCx_Init(void);2 W. S; t8 K& |" Q8 c9 w
  28. #endif  /* __ADC_H */
复制代码
8 x' {) a; o! ^4 G- l
引脚配置函数1 Q8 K; M2 ~# H
    首先配置相应的GPIO引脚,毕竟模拟信号是通过GPIO引脚传输到开发板的,注意的是,引脚的模式一定要是模拟输入!
  1. void ADC_GPIO_Config(void)* u3 w" Q7 Q  k; B- O8 _6 `+ [7 p
  2. {
    ' p/ s) p( `7 ]- P1 n* s( f
  3. GPIO_InitTypeDef   GPIO_InitStruct;4 h" v$ V- n+ B/ |# k
  4. RCC_APB2PeriphClockCmd(ADC_GPIO_RCC,  ENABLE);' q% j6 @" ]$ v& J1 z* Z" }( [7 s
  5. GPIO_InitStruct.GPIO_Pin = ADC_GPIO_PIN ;( T& G2 f  N' T7 \" w% q
  6. GPIO_InitStruct.GPIO_Mode = ADC_GPIO_MODE ;+ N" R# g0 U( @0 t9 _
  7. GPIO_Init(ADC_GPIO_PORT , &GPIO_InitStruct);+ K# k, ~# E! P2 y- F4 z" C
  8. }
复制代码

5 e. v4 i- _' c! {3 l
    配置引脚就是老套路:声明结构体变量、开启时钟、写入结构体、初始化GPIO。
NVIC配置函数
    因为我们是在转换完成后利用中断,在中断函数中读取数据,所以要首先配置中断函数的优先级,因为程序中只有这一个中断,所以优先级的配置就比较随意。
  1. void ADC_NVIC_Config(void)
    9 ?2 {3 v* p. U! F9 r2 n
  2. {1 b1 C* ]% D, s, D. J& K
  3. NVIC_InitTypeDef NVIC_InitStruct ;
    ) V/ X4 D1 f; K4 `0 z2 c/ @
  4. /* 配置中断优先级分组(设置抢占优先级和子优先级的分配),在函数在misc.c */
    3 W5 r$ R& {: I& T% e% C- \  O' w
  5. NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1) ;1 X! Z/ }8 r' r5 }
  6. /* 配置初始化结构体 在misc.h中 */3 q* z% r- o3 X0 @' G# u
  7. /* 配置中断源 在stm32f10x.h中 */
    ) x6 _+ l0 t, e% ?: t: [
  8. NVIC_InitStruct.NVIC_IRQChannel = ADC_IRQn ;0 X! @; \5 g4 n# {+ {5 b% B
  9. /* 配置抢占优先级 */" z; ~/ V& {8 g4 Z
  10. NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 1 ;1 Z+ v6 v% i$ t& V3 Y9 _
  11. /* 配置子优先级 */
    . d. ~$ Y$ I, l% M' F! Q
  12. NVIC_InitStruct.NVIC_IRQChannelSubPriority = 1 ;
    - Y5 \9 F* u. X1 [1 W/ h
  13. /* 使能中断通道 */
    . u6 h# N# L# z7 l
  14. NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE ;
    $ |+ X9 ^! j2 e6 I3 V7 j
  15. /* 调用初始化函数 */5 k# V( b- ^* M4 J: O  G3 G
  16. NVIC_Init(&NVIC_InitStruct) ;
    # i- B$ `1 C  ?8 N- a8 k
  17. }
复制代码

7 J, h0 P5 K( ~! s  f
ADC配置函数
    ADC的配置函数是ADC的精髓,在这个函数中包含的内容有:ADC的初始化结构体配置、配置了时钟分频、配置了通道转换顺序、打开转换中断、进行校准、软件触发ADC采集等。
    函数中都有详细的注释:
  1. void ADC_COnfig(void)' o% `0 y6 U* F7 Z' w6 [
  2. {
    - n+ g! k1 I$ h5 M8 y
  3.   ADC_InitTypeDef  ADC_InitStruct;4 e' v: B, l/ o; j( y5 r! S/ T
  4.   RCC_APB2PeriphClockCmd(ADC_RCC,  ENABLE);7 l3 c9 |! }* G2 f& {
  5. /* 配置初始化结构体,详情见头文件 */
    # }' O! Q' m$ s. a3 x' n
  6.   ADC_InitStruct.ADC_ContinuousConvMode = ADCx_ContinuousConvMode  ;
    1 H- c9 Y- C, Y3 K  D
  7.   ADC_InitStruct.ADC_DataAlign = ADCx_DataAlign ;7 a1 K4 @1 t% s5 {' ^
  8.   ADC_InitStruct.ADC_ExternalTrigConv = ADCx_ExternalTrigConv ;3 ?2 k& F' _4 d7 c1 Z( G9 ]
  9.   ADC_InitStruct.ADC_Mode = ADCx_Mode ;9 m# }  m* ~) M0 S; a* p
  10.   ADC_InitStruct.ADC_NbrOfChannel = ADCx_NbrOfChannel ;* i& @; z& Y, Z6 Q3 e
  11.   ADC_InitStruct.ADC_ScanConvMode = ADCx_ScanConvMode ;0 E% H, }# m( `  o$ |1 A# V
  12.   ADC_Init(ADCx, &ADC_InitStruct);" _) h5 [+ R# ^. [  X' G" |
  13. /* 配置ADC时钟为8分频,即9M */+ R6 y1 [0 ~) a# p* ]
  14.   RCC_ADCCLKConfig(RCC_PCLK2_Div8);
    + u3 D7 q% G( m- x
  15. /* 配置ADC通道转换顺序和时间 */! x. O6 }. k3 g4 b
  16.   ADC_RegularChannelConfig(ADCx, ADC_Channel, 1, ADC_SampleTime );* U- `6 e/ n/ C8 B  O
  17. /* 配置为转换结束后产生中断 在中断中读取信息 */  U" `6 S+ o  R* T6 q9 ?
  18.   ADC_ITConfig(ADCx, ADC_IT_EOC,ENABLE);
    & Q- ?* d4 \! R5 s3 \' S
  19. /* 开启ADC,进行转换 */
    0 l8 e0 U" o" ]. e1 U. C, X5 P
  20.   ADC_Cmd(ADCx, ENABLE );
    9 |. l. e, @9 m
  21. /* 重置ADC校准 */
    : O4 q3 J- f8 a
  22.   ADC_ResetCalibration(ADCx);
    3 @: G7 f5 L: ^+ d: S1 Q- s7 i8 g
  23. /* 等待初始化完成 */
    9 V0 [" h: Q! `- z- f
  24. while(ADC_GetResetCalibrationStatus( ADCx))0 k+ E8 B: I" D6 g" a# O/ k
  25. /* 开始校准 */. w+ |6 Q) r5 M" ~9 i8 B
  26.     ADC_StartCalibration(ADCx);# q0 Q7 n* ]8 m& @9 i7 Q3 q
  27. /* 等待校准完成 */
    6 u& z* `' a& m( R% _
  28. while (ADC_GetCalibrationStatus(ADCx));3 v  V! J- h0 _! c
  29. /* 软件触发ADC转换 */( ~, l! ]/ H0 Q7 H) Y
  30.   ADC_SoftwareStartConvCmd(ADCx, ENABLE);
    - a" Y( N% n% i( L$ i- _3 h
  31. }
复制代码
$ D+ C" W. |6 y, n9 P
中断函数
    在中断函数中进行读取数据,将数据存放在变量result中,此处使用关键字extern声明,代表变量result已经在其他文件中定义,关于extern的介绍在之前发的文章中有的介绍,具体请移步此处:extern关键字。
  1. extern uint16_t resurt;
    6 w( C: O& {9 F1 Z
  2. void ADC1_2_IRQHandler(void)
    ' g# p0 ^+ Q3 S0 \. i
  3. {2 g2 M  h* U4 h5 F' K/ o; ]+ I
  4. /* 判断产生中断请求 */" s' L" K/ T3 |% O6 X
  5. while(ADC_GetITStatus(ADCx, ADC_IT_EOC) == SET)- ]7 n( i6 [. V% i" x
  6.     resurt=ADC_GetConversionValue(ADCx);
    7 X' r/ ~0 V" V0 p
  7. /* 清除中断标志 */" I$ t5 D, K6 K" A; J' ]
  8.   ADC_ClearITPendingBit(ADCx, ADC_IT_EOC);
    3 h3 [. {9 m0 k) H/ H
  9. }
复制代码

$ L: {& c! T# X% A8 D
主函数
    主函数负责接收转换的值,并将其转换为电压值,然后通过串口打印在计算机上,便于调试。
    变量result是主函数中的全局变量,注意最后的结果应该转换为浮点型。
  1. # g" f. b2 |) A  `# M2 |  j- `6 z
  2. #include "stm32f10x.h"
    - d6 @+ ~+ g  E1 V5 C9 \4 _
  3. #include "usart.h"
    4 |6 e5 s& o) T
  4. #include "adc.h"7 e0 m2 a& A& M
  5. uint16_t result;. t5 _' b) ]9 b6 n
  6. void delay(void)
    , |0 g% J5 H, N* c9 V5 j# Z6 c
  7. {* d5 p: {6 m6 j0 i' |; j) D0 p# ~
  8. uint16_t k=0xffff;7 K) d3 Q' e& Q* f
  9. while(k--);7 a; f6 v% {+ [- q! ?1 n
  10. }2 E  k" `9 F' |; P7 o
  11. int main(void)
    # n) E4 U2 O$ F" V1 b+ B- ]+ N( @1 U
  12. {+ q) l6 ^! y) }( h/ ]& V7 B, @
  13. float voltage;* k# _+ `" M: ~( Q# r7 m& P
  14. /* 串口调试函数 */4 M+ U# c/ F% x  h" l! j+ o# [
  15.   DEBUG_USART_Config();
    : M* f  A8 \9 \' l0 G
  16. /* 与ADC相关的函数打包在此函数中 *// ?' D/ m; P6 A3 {3 N3 X  ~1 X
  17.   ADCx_Init();
    ( B) p6 D! L) O5 r. D
  18. while(1)7 W$ ^3 a; Q4 M; d6 P1 R+ ]/ r
  19.   {' ]/ E6 ^* d) V" N; z( \% `8 V" J; i+ O
  20. /* 强制转换为浮点型 */
    , a8 P3 o0 ]! s1 S9 d4 |; Y2 w( B- L
  21.     voltage = (float) result/4096*3.3;
    / ?: P8 b8 u  N" g% {% g% Z
  22. printf("\n电压值为:%f\n",voltage);! }% p5 @  _" N' @
  23.     delay();+ Q6 v4 A2 g% h; H  W
  24.   }
    + c3 L! F2 I; [+ W7 i
  25. }
    2 L; U  ^6 p6 Y) K$ v
复制代码

7 b& w2 Z, i; f. K- A
赞 收藏 评论0 发布时间:2022-1-5 21:00

举报

0个回答

所属标签

相似技术帖

官网相关资源

关于
我们是谁
投资者关系
意法半导体可持续发展举措
创新与技术
意法半导体官网
联系我们
联系ST分支机构
寻找销售人员和分销渠道
社区
媒体中心
活动与培训
隐私策略
隐私策略
Cookies管理
行使您的权利
官方最新发布
人形机器人运动控制、感知与智能配电
半导体创新技术与应用方向
EE架构与软件定义汽车
12V/48V 汽车智能配电(SPD)
区域控制单元(ZCU)与分区架构
关注我们
st-img 微信公众号
st-img 手机版
