【经验分享】STM32—无需中断来实现使用DMA接收串口数据

[复制链接]
STMCU小助手 发布时间:2022-1-21 22:51
本节目标:
  • 通过DMA,无需中断,接收不定时长的串口数据( e8 }$ z  U  I8 [2 ?0 N9 E
描述:
. S' n8 f, G$ D$ D% _* l2 T当在串口多数据传输下,CPU会产生多次中断来接收串口数据,这样会大大地降低CPU效率,同时又需要CPU去做其它更重要的事情,我们应该如何来优化?* z  p4 ]% [* p7 ~4 _" I* S( j3 O
比如四轴飞行器,当在不停地获取姿态控制方向时,又要去接收串口数据.- {7 l! w% V" Z+ P7 j
答:使用DMA,无需CPU中断便能实现接收串口数据
9 O& L: |+ k2 B. ^9 |  A1 h
1.DMA介绍
& V: P6 i% z8 ZDMA,全称为: Direct Memory Access,即直接存储器访问, DMA 传输方式无需 CPU 直接
) ]; n6 a7 @. m2 g* F/ N控制传输,通过硬件为 RAM 与 I/O 设备开辟一条直接传送数据的通路,能使 CPU 的效率大为提高。
. u! P* D! z; T4 U& g+ M* u; X4 S7 B- `" B7 N) D: d3 B1 t! d
2在main()中调用串口配置函数,初始化串口后,然后使能UART1_RX的DMA接收
$ A% j8 W  T# s( w2.1在main()函数中,使用以下函数来调用配置函数:
  1. uart_init(115200);    //串口初始化为115200
复制代码

9 K0 x- l: z. H0 w! _. W
2.2 uart_init()函数如下:
  1. void uart_init(u32 bound){
    ; c5 w( p6 K, V1 y! J3 a  X1 `
  2. //GPIO端口设置
      R" p8 W: X5 y$ |+ h' V3 J) \
  3. GPIO_InitTypeDef GPIO_InitStructure;% t3 ^2 F: K' {+ E- u! L2 ?& a
  4. USART_InitTypeDef USART_InitStructure;
    2 f$ U3 A- `, t/ S* a  c# p
  5. NVIC_InitTypeDef NVIC_InitStructure;9 r7 T/ w. J" P$ Z" l3 `
  6. RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1|RCC_APB2Periph_GPIOA, ENABLE);    //使能USART1,GPIOA时钟3 a. r6 f& Q% ^; y) o2 z
  7. //USART1_TX GPIOA.9" h3 T; O( ^& F/ H
  8. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; //PA.9
    & C6 K" z7 U- i
  9. GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;/ J5 t! V& y" p7 I  L% g" F
  10. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;    //复用推挽输出
    : Z# @% X# }; ]2 u
  11. GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.9$ q: A% V/ n# i" D5 u6 e
  12. 6 A2 t& i2 N- E9 ?! I% Y* {
  13. //USART1_RX    GPIOA.10初始化; Q* {) j" p: }" L. }
  14. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;//PA103 u0 y, p; y; N2 {# N1 F7 j& u
  15. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入
    ! n4 g  A" ?) r. O# \, C
  16. GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.10 ' T3 @( R5 r* r
  17. USART_InitStructure.USART_BaudRate = bound;//串口波特率
    ) l+ W2 R6 Q3 Z* i
  18. USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式
    $ d0 I% x$ ?  C0 O# S
  19. USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位# F# G# x4 H5 h& o, H8 }& ?  I0 p
  20. USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位9 Q& ]; M7 d0 V
  21. USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制
      B0 ^0 b" {9 Z+ S
  22. USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;    //收发模式
    ; v; |! \8 {9 s; e

  23. . N( ~$ l: U$ g9 j9 V( L1 Q
  24. USART_Init(USART1, &USART_InitStructure); //初始化串口18 t3 E/ T% `* o( I% O7 G9 m. L
  25. USART_DMACmd(USART1,USART_DMAReq_Rx,ENABLE); //使能串口1的DMA接收7 w5 A6 o4 I! e# k6 \1 x" o
  26. }
复制代码
$ R" T& T. Y  V) ~0 {
3.在main()中调用DMA配置函数,然后初始化DMA1的UART1_RX通道后,便使能串口1和DMA3 [1 @$ s) b) t1 T

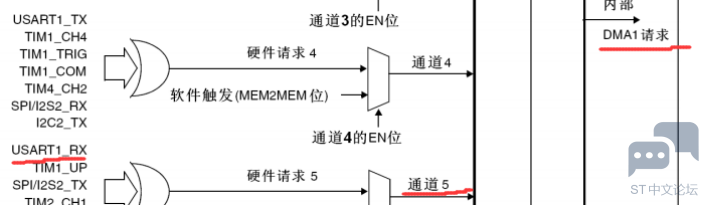

3.1如下图所示,UART1_RX位于DMA1通道5:

7 p$ W, A# W, J& `, B

0 x) w3 \" k' u  `% U
所以使用库函数中变量DMA1_Channel5 来配置UART1_RX.

+ f8 v1 |( s# Q" r3.2在main()函数中,定义一个接收数组,使用以下3个参数来调用配置函数:
  1. u8 USART_RX_BUF[35]; //接收缓冲,最大USART_REC_LEN个字节.末字节为换行符 3 Z/ ]% e% `( L) k% O& r$ q
  2. MYDMA_Config(DMA1_Channel5,(u32)&USART1->DR,(u32)USART_RX_BUF,35);//DMA1通道5,外设为串口1,存储器为SendBuff,长度35,
复制代码
3.3 MYDMA_Config()函数如下,最后会调用MYDMA_Enable()开始一次DMA传输!:
  1. void MYDMA_Config(DMA_Channel_TypeDef* DMA_CHx,u32 cpar,u32 cmar,u16 cndtr)" E. O( R% M0 l0 `6 b  I& ]1 U
  2. {2 W# C  k1 E' K( n4 S
  3. RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);    //使能DMA传输- n$ z1 i! N: L, ]
  4. DMA_DeInit(DMA_CHx); //将DMA的通道1寄存器重设为缺省值
    5 I5 F) ^# B" p9 t/ x' K& E9 {
  5. DMA1_MEM_LEN=cndtr;( Y2 t4 V9 }5 W! o9 k" t9 S4 l1 \# T
  6. DMA_InitStructure.DMA_PeripheralBaseAddr = cpar; //DMA外设基地址
    / i, q" f8 F2 C$ d+ I1 b7 N" v% x
  7. DMA_InitStructure.DMA_MemoryBaseAddr = cmar; //DMA内存基地址, {+ U; A) X; }  ^0 n
  8. DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC; //数据传输方向,从外设到内存- l. y8 U. y( k- g) y
  9. DMA_InitStructure.DMA_BufferSize = cndtr; //DMA通道的DMA缓存的大小0 ?3 M4 Q1 [( T+ r+ t8 _
  10. DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable; //外设地址寄存器不变; ^) F/ y6 f" O
  11. DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable; //内存地址寄存器递增
    , `5 j: L3 V0 r. a) K
  12. DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte; //数据宽度为8位' _+ A' l" m4 _5 T) C
  13. DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte; //数据宽度为8位. x. F+ N, e  l0 t8 W
  14. DMA_InitStructure.DMA_Mode = DMA_Mode_Normal; //工作在正常模式3 o: U% m; V& j. K) @
  15. DMA_InitStructure.DMA_Priority = DMA_Priority_Medium; //DMA通道 x拥有中优先级 ; X1 K$ G6 E8 K& ^
  16. DMA_InitStructure.DMA_M2M = DMA_M2M_Disable; //DMA通道x没有设置为内存到内存传输# k+ O' }6 T! k$ I5 K' c! T: U! d
  17. DMA_Init(DMA_CHx, &DMA_InitStructure); //根据DMA_InitStruct中指定的参数初始化DMA的通道USART1_Rx_DMA 所标识的寄存器& l. m. }, V; W% [+ Q: b8 E
  18. USART_Cmd(USART1, ENABLE); //使能串口1 5 b" c1 @7 _5 w& m& _
  19. DMA_Cmd(DMA_CHx, ENABLE); //使能USART1 TX DMA1 所指示的通道 9 e8 s0 q1 G; T: w
  20. MYDMA_Enable(DMA1_Channel5);//开始一次DMA传输!
    ' v! `3 \3 y  X: Q2 h+ k7 m
  21. }
复制代码
3.4 MYDMA_Enable()函数如下:
  1. void MYDMA_Enable(DMA_Channel_TypeDef*DMA_CHx). i+ ^5 v1 D5 `, K. E+ c* q7 q
  2. { 7 R) d' O# l4 ]
  3. DMA_Cmd(DMA_CHx, DISABLE ); //关闭USART1 TX DMA1 所指示的通道 ) J: V4 b, H  J; G- a8 d, {
  4. DMA_SetCurrDataCounter(DMA_CHx,DMA1_MEM_LEN);//从新设置缓冲大小,指向数组0
    & j' i+ b: d( @
  5. DMA_Cmd(DMA_CHx, ENABLE); //使能USART1 TX DMA1 所指示的通道
    ) ]4 p3 F5 u( l" {4 C+ F6 u
  6. }
复制代码
, X! e6 e* a7 S5 N
4.然后当USART_RX_BUF[0]是有数据了,适当的延时10ms,让UCOS继续操作其它进程,就能收到不定长的所有数据啦
: m. k9 s% b, S  h8 b代码如下(也可以放在无操作系统的while中):
  1. if(USART_RX_BUF[0])    //数组0有数据了,说明DMA开始接收一段数据6 N+ l0 E5 \" |# f$ z+ u5 k# c
  2. {
    ! f# }' u: Y/ Z
  3. delay_ms(10); //延时10ms,让DMA继续接收后面数据的同时,也能跑跑其它进程 9 C$ r# G" d5 `0 g4 T& `
  4. printf("1:%s\r\n",USART_RX_BUF); //打印4 m7 y; y: T& x2 v
  5. memset(USART_RX_BUF,0,35);    //清空数组
    ' T5 g2 W1 q% [2 E7 e* F
  6. MYDMA_Enable(DMA1_Channel5);//开始一次DMA传输!" y; M8 _9 A" }2 K  z
  7. }
复制代码

7 d) V# ~$ j% J+ A0 n9 h
上面代码中延时10ms,又能接受多少数据?
在波特率115200下,1S能接受115200位bit,然后一个字节为8位bit,再加上一位停止位,所以可以接受12800个数据.
那么10ms,可以接受128个数据,如果数据数组较大,可以适当的提高延时时间

9 ~* l2 L/ p; W% C5 P
5.测试效果9 `# p. U5 Q  a- P( s

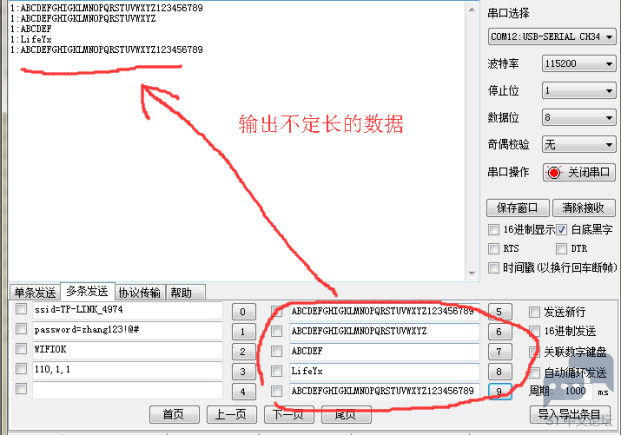

如下图所示,输入多少就回显多少,说明已经成功,我这里是设置的接收数组大小为35,如果需要更长的数据,就改变数组大小即可
