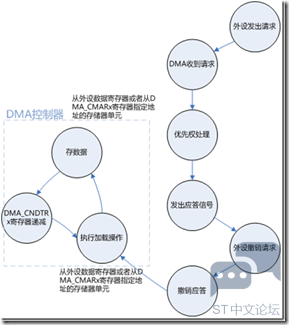

DMA部分我用到的相对简单,当然,可能这是新东西,我暂时还用不到它的复杂功能吧。下面用问答的形式表达我的思路。 DMA有什么用? 直接存储器存取用来提供在外设和存储器之间或者存储器和存储器之间的高速数据传输。无须CPU的干预,通过DMA数据可以快速地移动。这就节省了CPU的资源来做其他操作。 有多少个DMA资源? 有两个DMA控制器,DMA1有7个通道,DMA2有5个通道。 数据从什么地方送到什么地方? 外设到SRAM(I2C/UART等获取数据并送入SRAM); SRAM的两个区域之间; 外设到外设(ADC读取数据后送到TIM1控制其产生不同的PWM占空比); SRAM到外设(SRAM中预先保存的数据送入DAC产生各种波形); ……还有一些目前还搞不清楚的。 DMA可以传递多少数据? 传统的DMA的概念是用于大批量数据的传输,但是我理解,在STM32中,它的概念被扩展了,也许更多的时候快速是其应用的重点。数据可以从1~65535个。 直接存储器存取(Direct Memory Access,DMA)是计算机科学中的一种内存访问技术。它允许某些电脑内部的硬体子系统(电脑外设),可以独立地直接读写系统存储器,而不需绕道 CPU。在同等程度的CPU负担下,DMA是一种快速的数据传送方式。它允许不同速度的硬件装置来沟通,而不需要依于 CPU的大量中断请求。【摘自Wikipedia】 现在越来越多的单片机采用DMA技术,提供外设和存储器之间或者存储器之间的高速数据传输。当 CPU 初始化这个传输动作,传输动作本身是由 DMA 控制器 来实行和完成。STM32就有一个DMA控制器,它有7个通道,每个通道专门用来管理一个或多个外设对存储器访问的请求,还有一个仲裁器来协调各个DMA请求的优先权。 DMA 控制器和Cortex-M3核共享系统数据总线执行直接存储器数据传输。当CPU和DMA同时访问相同的目标(RAM或外设)时,DMA请求可能会停止 CPU访问系统总线达若干个周期,总线仲裁器执行循环调度,以保证CPU至少可以得到一半的系统总线(存储器或外设)带宽。 在发生一个事件后,外设发送一个请求信号到DMA控制器。DMA控制器根据通道的优先权处理请求。当DMA控制器开始访问外设的时候,DMA控制器立即发送给外设一个应答信号。当从DMA控制器得到应答信号时,外设立即释放它的请求。一旦外设释放了这个请求,DMA控制器同时撤销应答信号。如果发生更多的请求时,外设可以启动下次处理。 总之,每个DMA传送由3个操作组成: 1. 从外设数据寄存器或者从DMA_CMARx寄存器指定地址的存储器单元执行加载操作。 2. 存数据到外设数据寄存器或者存数据到DMA_CMARx寄存器指定地址的存储器单元。 3. 执行一次DMA_CNDTRx寄存器的递减操作。该寄存器包含未完成的操作数目。 仲裁器根据通道请求的优先级来启动外设/存储器的访问。优先级分为两个等级:软件(4个等级:最高、高、中等、低)、硬件(有较低编号的通道比拥有较高编号的通道有较高的优先权)。 可以在DMA传输过半、传输完成和传输错误时产生中断。 STM32中DMA的不同中断(传输完成、半传输、传输完成)通过“线或”方式连接至NVIC,需要在中断例程中进行判断。 进行DMA配置前,不要忘了在RCC设置中使能DMA时钟。STM32的DMA控制器挂在AHB总线上。 DMA总共有7个通道,各个通道的DMA映射关系如下: 外设的事件连接至相应DMA通道,每个通道均可以通过软件触发实现存储器内部的DMA数据传输(M2M模式) Tips:库2.0中函数RCC_AHBPeriphClockCmd的参数由“RCC_AHBPeriph_DMA”改成“RCC_AHBPeriph_DMA1”(如果是DMA1控制器的话)。 DMA的传输标志位(CHTIFx、CTCIFx、CGIFx)由硬件设置为“1”,但需要软件清零,在中断服务程序中清除。当CGIFx(全局中断标志位)清零后,CHTIFx 和 CTCIFx均清零。
7 b4 g( G y5 G9 W过程:怎样启用DMA?首先,众所周知的是初始化,任何设备启用前都要对其进行初始化,要对模块初始化,还要先了解该模块相应的结构及其函数,以便正确的设置;由于DMA较为复杂,我就只谈谈DMA的基本结构和和常用函数,这些都是ST公司提供在库函数中的。 1、 下面代码是一个标准DMA设置,当然实际应用中可根据实际情况进行裁减: DMA_DeInit(DMA_Channel1); 上面这句是给DMA配置通道,根据ST提供的资料,STM3210Fx中DMA包含7个通道(CH1~CH7),也就是说可以为外设或memory提供7座“桥梁”(请允许我使用桥梁一词,我觉得更容易理解,哈哈,别“拍砖”呀!); DMA_InitStructure.DMA_PeripheralBaseAddr = ADC1_DR_Address; 上面语句中的DMA_InitStructure是一个DMA结构体,在库中有声明了,当然使用时就要先定义了;DMA_PeripheralBaseAddr是该结构体中一个数据成员,给DMA一个起始地址,好比是一个buffer起始地址,数据流程是:外设寄存器à DMA_PeripheralBaseAddàmemory中变量空间(或flash中数据空间等),ADC1_DR_Address是我定义的一个地址变量; DMA_InitStructure.DMA_MemoryBaseAddr = (u32)ADC_ConvertedValue; 上面这句很显然是DMA要连接在Memory中变量的地址,ADC_ConvertedValue是我自己在memory中定义的一个变量; DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC; 上面的这句是设置DMA的传输方向,就如前面我所说的,DMA可以双向传输,也可以单向传输,这里设置的是单向传输,如果需要双向传输:把DMA_DIR_PeripheralSRC改成DMA_DIR_PeripheralDST即可。 DMA_InitStructure.DMA_BufferSize = 2; 上面的这句是设置DMA在传输时缓冲区的长度,前面有定义过了buffer的起始地址:ADC1_DR_Address ,为了安全性和可靠性,一般需要给buffer定义一个储存片区,这个参数的单位有三种类型:Byte、HalfWord、word,我设置的2个half-word(见下面的设置);32位的MCU中1个half-word占16 bits。 DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable; 上面的这句是设置DMA的外设递增模式,如果DMA选用的通道(CHx)有多个外设连接,需要使用外设递增模式:DMA_PeripheralInc_Enable;我的例子里DMA只与ADC1建立了联系,所以选用DMA_PeripheralInc_Disable DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable; 上面的这句是设置DMA的内存递增模式,DMA访问多个内存参数时,需要使用DMA_MemoryInc_Enable,当DMA只访问一个内存参数时,可设置成:DMA_MemoryInc_Disable。 DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord; 上面的这句是设置DMA在访问时每次操作的数据长度。有三种数据长度类型,前面已经讲过了,这里不在叙述。 DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord; 与上面雷同。在此不再说明。 DMA_InitStructure.DMA_Mode = DMA_Mode_Circular; 上面的这句是设置DMA的传输模式:连续不断的循环模式,若只想访问一次后就不要访问了(或按指令操作来反问,也就是想要它访问的时候就访问,不要它访问的时候就停止),可以设置成通用模式:DMA_Mode_Normal DMA_InitStructure.DMA_Priority = DMA_Priority_High; 上面的这句是设置DMA的优先级别:可以分为4级:VeryHigh,High,Medium,Low. DMA_InitStructure.DMA_M2M = DMA_M2M_Disable; 上面的这句是设置DMA的2个memory中的变量互相访问的 DMA_Init(DMA_Channel1,&DMA_InitStructure); 前面那些都是对DMA结构体成员的设置,在次再统一对DMA整个模块做一次初始化,使得DMA各成员与上面的参数一致。 /*DMA Enable*/ DMA_Cmd(DMA_Channel1,ENABLE); 哈哈哈!这一句我想我就不罗嗦了,大家一看就明白。 至此,整个DMA总算设置好了,但是,DMA通道又是怎样与外设联系在一起的呢?哈哈,这也是我当初最想知道的一个事情,别急!容我想喝口茶~~~~~~哈哈哈! 要使DMA与外设建立有效连接,这不是DMA自身的事情,是各个外设的事情,每个外设都有 一个xxx_DMACmd(XXXx,Enable )函数,如果使DMA与ADC建立有效联系,就使用ADC_DMACmd(ADC1,Enable); (这里我启用了ADC中的ADC1模块)。 y- |1 H/ g$ G. p, H0 w5 K
一个简单的例子 transfer a word data buffer from FLASH memory to embedded SRAM memory.
0 y0 C9 {' `+ l% Q4 n在V3.1.2库的位置
2 u% M: x+ R7 k' I7 CSTM32F10x_StdPeriph_Lib_V3.1.2\Project\STM32F10x_StdPeriph_Examples\DMA\FLASH_RAM
) \9 r9 S, g3 g- `" O& P! Q6 A
8 E4 S5 ?7 n( g* a X- <font color="#4b4b4b">/* DMA1 channel6 configuration */</font>
1 r% \" g& R; e% V) ] - <font color="#4b4b4b">DMA_DeInit(DMA1_Channel6);</font>
/ Z) h' y6 F( Y2 W- K - <font color="#4b4b4b"> //peripheral base address</font>3 y0 a* D5 E8 q/ c3 i
- <font color="#4b4b4b">DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)SRC_Const_Buffer;</font>. O) r" s: |) p3 a( G" a1 f
- <font color="#4b4b4b"> //memory base address </font>+ ^& l- E& U A N# I0 [6 Y- s
- <font color="#4b4b4b">DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)DST_Buffer;</font>$ J1 K/ }' R7 U. T6 h
- <font color="#4b4b4b"> //数据传输方向 Peripheral is source </font>
. }3 t: r2 t: z- [1 } - <font color="#4b4b4b">DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;</font>) a. r, Y& t9 k# K
- <font color="#4b4b4b">//缓冲区大小 Number of data to be transferred (0 up to 65535).数据传输数目 </font>
% I* q, E* h/ O; \3 W - <font color="#4b4b4b">DMA_InitStructure.DMA_BufferSize = BufferSize;</font>7 i3 S$ g6 `# O7 g& }% k6 F# U
- <font color="#4b4b4b"> // the Peripheral address register is incremented </font>
/ { m d" d; ]# \ - <font color="#4b4b4b">DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Enable;</font>
* {/ H) V7 }' K8 r+ ~( ? - <font color="#4b4b4b"> //the memory address register is incremented</font>9 q Z* ^6 z7 {5 ?: e& u& x
- <font color="#4b4b4b">DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;</font>: R5 H0 K8 g# B) v
- <font color="#4b4b4b">//the Peripheral data width </font>) n& d# {, M( V" l9 r& _
- <font color="#4b4b4b">DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Word; </font> ]. }; B+ j3 W* b/ F& b
- <font color="#4b4b4b">DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Word;</font>! H2 o- b1 U7 S- Z
- <font color="#4b4b4b">DMA_InitStructure.DMA_Mode = DMA_Mode_Normal;</font>& p/ Y8 o& l& k$ R
- <font color="#4b4b4b">DMA_InitStructure.DMA_Priority = DMA_Priority_High;</font>
D* G9 P( H( T2 j! R - <font color="#4b4b4b">//the DMAy Channelx will be used in memory-to-memory transfer</font># R3 X+ A2 K4 ~; Q
- <font color="#4b4b4b">//DMA通道的操作可以在没有外设请求的情况下进行,这种操作就是存储器到存储器模式。</font>
; W- H; T$ `+ W% K3 Q - <font color="#4b4b4b">DMA_InitStructure.DMA_M2M = DMA_M2M_Enable; </font>
4 t! `- k9 [4 S) S" R9 R: H# f - <font color="#4b4b4b">DMA_Init(DMA1_Channel6, &DMA_InitStructure);</font>1 ]) T2 u Y5 N# f) n
- # G" ~/ n( T3 p9 ]% \9 ]
- <font color="#4b4b4b">/* Enable DMA1 Channel6 Transfer Complete interrupt */</font>
6 n+ h! G {# T% h - <font color="#4b4b4b">DMA_ITConfig(DMA1_Channel6, DMA_IT_TC, ENABLE);</font>! k6 z% T3 V- O7 y
" u* f( d/ A0 Q% H9 w- 6 x- D2 S4 j# i$ X4 R5 ?4 t
- <font color="#4b4b4b">/* Enable DMA1 Channel6 transfer */</font>9 D X1 y& H! |3 ?3 f' L
- <font color="#4b4b4b">DMA_Cmd(DMA1_Channel6, ENABLE);</font>
复制代码 ( i$ |* s5 m* L, y9 C% c
=======================================================================
# u. a* r" b! U7 @6 T# M1 z5 G8 e! J7 E2 m' R9 f! J0 k
外设的DMA请求映像
% v( @/ ~' Y7 J
\. K' M5 k. I: f9 u# ~8 N4 | Q: ~$ R3 z2 x% n; b2 Q+ Z
要使DMA与外设建立有效连接,这不是DMA自身的事情,是各个外设的事情,每个外设都有 一个+ I8 F# E* c8 A/ V% r
/ v2 |2 ^7 E, G) U" H ?0 e: z
xxx_DMACmd(XXXx,Enable )函数,如果使DMA与ADC建立有效联系,就使用 ADC_DMACmd1 Z5 P, }& V/ J+ ?
/ S: V: r7 _) S3 d9 M; A- R0 Z0 y
(ADC1,Enable); (这里我启用了ADC中的ADC1模块)。+ s* b/ c7 y# T# d0 X
- <div align="left"><font color="#4b4b4b">/* DMA1 channel1 configuration ----------------------------------------------*/</font>
; |/ L+ c A+ `, F4 o% @; o k - <font color="#4b4b4b">DMA_DeInit(DMA1_Channel1);</font>: W& j2 @" ]. w
- <font color="#4b4b4b">DMA_InitStructure.DMA_PeripheralBaseAddr = ADC1_DR_Address;</font>+ b2 x# J2 g' c% `) r. A# O
- <font color="#4b4b4b">DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)&AD_Value; </font>
& D, x t& d* | - <font color="#4b4b4b">//u16 AD_Value[2]; 不加&应该也可以 数组名 代表地址</font>: h" p* n- D% ?; j4 i
- <font color="#4b4b4b">DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;</font>- `) K; K: a, M0 J! C7 ~
- <font color="#4b4b4b">DMA_InitStructure.DMA_BufferSize = 2; //############## 改了</font>
; E% B' C' w7 }- _5 u- x- r& n - <font color="#4b4b4b">DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;</font>
) s p4 I6 S- F7 G9 r' l) F* ?# u - <font color="#4b4b4b">DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable; //############## 改了</font>/ V9 h9 G- }4 _ h
- <font color="#4b4b4b">DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;</font>
/ }0 p1 _3 T1 G9 ^! k6 v6 E - <font color="#4b4b4b">DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;</font>- ^( E0 B1 H3 T4 E* p+ d( X
- <font color="#4b4b4b">DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;</font>
6 [" K5 U# |" l5 V0 g# c - <font color="#4b4b4b">DMA_InitStructure.DMA_Priority = DMA_Priority_High;</font>. K; F+ ?: p1 ^1 ]' c, [
- <font color="#4b4b4b">DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;</font>; f; s6 k! B# y" F! j! F, Z6 O
- <font color="#4b4b4b">DMA_Init(DMA1_Channel1, &DMA_InitStructure);</font>
! w8 v% y# w# G" t - 4 h4 f/ v8 N d V; Y
- <font color="#4b4b4b">/* Enable DMA1 channel 1 */</font>5 ]: o$ L1 I0 M' i7 }8 Z
- <font color="#4b4b4b">DMA_Cmd(DMA1_Channel1, ENABLE);</font>* l' V1 Z, I: N, A6 z% h
- X3 @! T: Z; U# s/ n6 C- <font color="#4b4b4b">/* ADC1 configuration ------------------------------------------------------*/</font>
8 L* z; `& x9 v! {: Y8 p - <font color="#4b4b4b">ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;</font>* Y) A3 p+ G4 j: ^1 v X( u6 J
- <font color="#4b4b4b">ADC_InitStructure.ADC_ScanConvMode = ENABLE;</font>$ r! M5 [" b% N9 b' X( Z
- <font color="#4b4b4b">ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;</font>, C. Q) _) E( h- q
- <font color="#4b4b4b">ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;</font>7 g) A4 j; Y% K$ g/ H+ ^
- <font color="#4b4b4b">ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;</font>
6 T+ Z" R( Q7 g; Q7 L - <font color="#4b4b4b">ADC_InitStructure.ADC_NbrOfChannel = 2; //############## 改了</font>; _' C- X* L) G, X1 G1 ~6 V% {
- <font color="#4b4b4b">ADC_Init(ADC1, &ADC_InitStructure);</font>
) {- q/ W k9 ?+ K - <font color="#4b4b4b">//内部温度传感器 添加这一句 </font>
3 H" f' B& q' n7 S" o. H. @ - <font color="#4b4b4b">/* Enable the temperature sensor and vref internal channel */</font>
7 [: Y3 E, K* W - <font color="#4b4b4b">ADC_TempSensorVrefintCmd(ENABLE);</font>
; Y* G" W) i/ h) U/ s - <font color="#4b4b4b">//############## 改了</font># `) B+ E# E' ^" v# r
- : Z+ n6 r; q7 d1 ~& ~
- <font color="#4b4b4b">//################ Channel 10(电位器)</font>6 W+ k6 o9 R0 m
- <font color="#4b4b4b">ADC_RegularChannelConfig(ADC1, ADC_Channel_10, 1, ADC_SampleTime_13Cycles5);</font># v; a. m; P5 V( W8 M; T. W
- <font color="#4b4b4b">//###### 内部温度传感器 Channel 16 ###################</font>% |+ h( {! S+ v9 Q+ C/ f
- <font color="#4b4b4b">ADC_RegularChannelConfig(ADC1, ADC_Channel_16, 2, ADC_SampleTime_55Cycles5);</font>" F3 ?+ f" s( }
5 c# k7 {$ {8 i+ Q0 ^* Z. y& u- <b style="color: rgb(75, 75, 75); font-family: " ";"=""> /* Enable ADC1 DMA */</b><b style="color: rgb(75, 75, 75); font-family: " ";"="">使能ADC1的DMA请求映像</b>, _5 Y2 s& f% u# Z* r
- <b style="color: rgb(75, 75, 75); font-family: " ";"=""> ADC_DMACmd(ADC1, ENABLE);</b>
2 f0 q* D9 M [ - 5 V. _/ s; |8 t+ a. I8 U/ Q8 y) N
- <font color="#4b4b4b">/* Enable ADC1 */</font>
$ r. p8 C% s( u - <font color="#4b4b4b">ADC_Cmd(ADC1, ENABLE);</font>7 t; A( G E) t2 g- r
- 4 K( G- X- k8 ]) E6 D" }
- <font color="#4b4b4b">/* Enable ADC1 reset calibaration register */ //使用之前一定要校准</font>
$ X) s. d0 ^* ] F2 U& U - <font color="#4b4b4b">ADC_ResetCalibration(ADC1);</font>; q2 Q$ Z+ C' K3 ?7 F
- <font color="#4b4b4b">/* Check the end of ADC1 reset calibration register */</font>
; U3 T& a9 M* h- N - <font color="#4b4b4b">while(ADC_GetResetCalibrationStatus(ADC1));</font>
- G( M, G& C1 O n* _0 v. N - 0 S2 Q. c6 d+ X6 P. D2 Y: |
- <font color="#4b4b4b">/* Start ADC1 calibaration */</font>
7 e" n$ Q2 H3 y0 X - <font color="#4b4b4b">ADC_StartCalibration(ADC1);</font>: B# V; i! T/ K; U! R+ E: O
- <font color="#4b4b4b">/* Check the end of ADC1 calibration */</font>) z4 ?. `7 l7 ^+ J
- <font color="#4b4b4b">while(ADC_GetCalibrationStatus(ADC1));</font>
' g& r8 G {. K9 T1 c
8 I& L5 T+ a5 {% M) D* \- <font color="#4b4b4b">/* Start ADC1 Software Conversion */ </font>
. Y0 G2 w, @3 k, K - <font color="#4b4b4b">ADC_SoftwareStartConvCmd(ADC1, ENABLE);</font></div>
复制代码 3 Y" C+ g: ~! V1 B$ t
|
