配置完之后[见前面的文章]，就可以写个简单的gpio程序了，但是在此之前还要了解一些基本知识。

最起码应该知道stm32的电源与时钟的相关知识，下面就针对此简单絮叨一番。

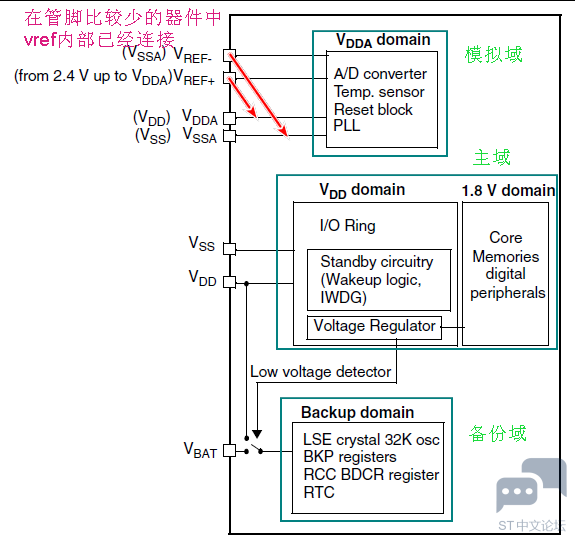

关于电源部分在此不多叙述，相关的知识应该补充待机模式的切换，pvd的控制等，但目前要实现的是gpio的控制，还是有目的性的看，要不然太多也太繁琐。
4 m; y) K, J$ L  e8 c4 j! F" b, c( ^

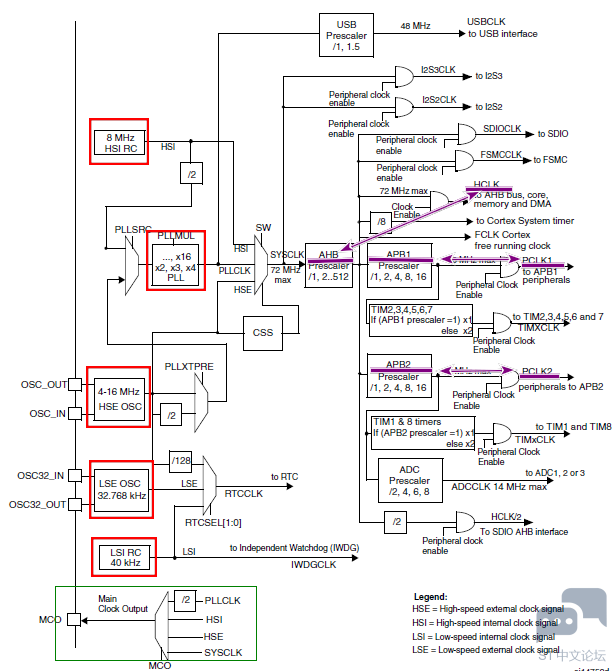

下面还是用张图介绍下时钟树，

  d% s* Y+ v3 P5 k( i& w

图中红色部分是主要的几个时钟源，

HSE , HSI , LSE , LSI , PLL [用作倍频之用]

其实从英文就可理解它们的用途，如HSE代表High Speed External.

9 Y* n  E  w  p6 H% H2 X

HSE就不用说了，和传统的51，avr之类的外部晶振一个道理。

HSI 则是内部时钟源，是内部的相对不精准晶振，avr等单片机也有，对晶振要求不严格的场合或者低功率时可以用此。复位时默认用的是此晶振，需通过配置切换到其它晶振。

LSE 是低频率时钟源是供内部RTC用的，和DS1302或HT1380等类似一般都用32.768KHZ的，当然stm32也允许使用内部的clk经过分频后作RTC的clk用。

LSI 是内部低频率晶振为40khz，多作为看门狗的clk用。

PLL 就不用多说了，仅仅是为了倍频用的，想获得72mhz的频率，少了它是不行的。

Arm整了个叫做AMBA的总线，不过对我来说就是一学术名词，具体内部有多复杂暂不知道也不过分关心。一般来说，只要知道AHB[advanced highspeed bus]上是高速的东西【诸如flash，dma什么的】，时钟对应HCLK，其上通过一个所谓的桥【bridge】连接到APB【p对应peripheral  】,其上连接的是一些外设【诸如gpio，串口什么的】，时钟对应PCLK。当然stm32的APB分成了两个，用1和2区分，GPIO挂在了APB2上了。

在知道了上面的知识知识之后就不难明白为啥stm32程序开始都要有个RCC_Configuration的函数了，其实里面就是要对RCC进行一番配置。

我们可以很简单的实现这一函数

void RCC_Configuration(void)
7 i2 @* N# Z  h% `: L0 ~4 K{
8 v4 P+ C1 ^2 S) u( b) y$ } SystemInit();
}

SystemInit是一个库函数，下面将其展开具体研究下[针对103系列]，

. }# Z- l2 {+ l7 ^$ w9 Q

1. void SystemInit (void)
   & y8 _8 {9 R* \# _4 S8 @- d
2. {

3.   RCC->CR |= (uint32_t)0x00000001;
   : s+ t6 ]$ R' D9 M: Y
4.   RCC->CFGR &= (uint32_t)0xF8FF0000;
   ) ~2 o0 {9 ?2 W" {; V1 f# b
5.   RCC->CR &= (uint32_t)0xFEF6FFFF;
   , W9 P1 O1 l* [! P/ q
6.   RCC->CR &= (uint32_t)0xFFFBFFFF;

7.   RCC->CFGR &= (uint32_t)0xFF80FFFF;

8.   RCC->CIR = 0x009F0000;

9.   SetSysClock();
   & e% r6 z. X3 g% L
10. }

复制代码

8 ], @6 c( c# l' }

关于a&=… 和 a|=…这样的赋值操作我就不说啥了，

里面RCC->CR这样的使用还是比较有意思的

RCC是一个指针型，其类型是RCC_TypeDef类型的，对于103的器件其具体如下
" h7 t$ K' b, k+ c5 J1 a

1. typedef struct

2. {
   4 T" t1 Y4 Y; ~) Q4 G# z
3.   __IO uint32_t CR;
   6 C! b; E' ^6 [) M
4.   __IO uint32_t CFGR;
   " F0 M5 ~: B+ d; r& B
5.   __IO uint32_t CIR;

6.   __IO uint32_t APB2RSTR;
   + n, Z" \" f9 ^5 d
7.   __IO uint32_t APB1RSTR;
   9 k+ p* }2 G9 J! r
8.   __IO uint32_t AHBENR;

9.   __IO uint32_t APB2ENR;
   ' K1 @- Z( ]! }7 @
10.   __IO uint32_t APB1ENR;
    , n/ v  H3 H; D' x% m: s
11.   __IO uint32_t BDCR;
    2 i. e& d* m; y3 g
12.   __IO uint32_t CSR;
    1 V2 _2 f" X; G$ T6 I
13. } RCC_TypeDef;

复制代码

__IO 就是volatile ，而后面那个uint32_t就是告诉要占32位的长度这样RCC指向的其实就是RCC相关寄存器的基地址，然后通过->便可取到相应的寄存器。下面简要说明下配置步骤【103系列】1 Set HSION bit
( b' v2 P8 G! J8 u& H' k2. Reset SW, HPRE, PPRE1, PPRE2, ADCPRE and MCO bits
  u) P- j$ z- L* H% v3. Reset HSEON, CSSON and PLLON bits
4. Reset HSEBYP bit
5. Reset PLLSRC, PLLXTPRE, PLLMUL and USBPRE/OTGFSPRE bits
  X- s+ d! B6 [: S5 K" r% M. k. R6. Disable all interrupts and clear pending bits
- V/ D; Z5 K7 F7. sysclock的配置
第9部需要借助于如下函数【以72MHZ为例】
# b6 k. s' V/ ]3 }static void SetSysClockTo72(void)；
& r2 x+ N2 C9 d0 P7 s4 B4 ~: w具体以后有时间再做分析。
