ISP方式下载程序原理

ISP：In System Programing，在系统中编程

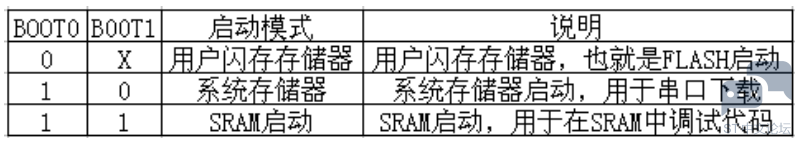

在STM32F10xxx里有三种启动方式：

; b0 [8 a9 V, E1 ]* {) Z" l7 n

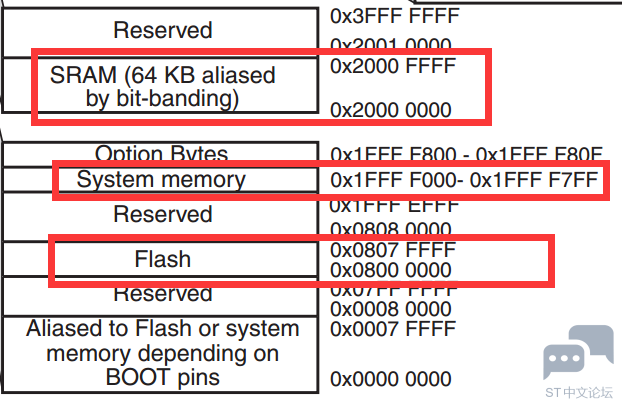

以ISP方式下载程序时需要把STM32的BOOT0引脚置1、BOOT1引脚置0，即从系统存储区（System Memory）启动。为什么设置从System Memory启动就可以使用串口来下载我们的程序呢？那是因为在芯片出厂前ST官方已经把一段自举程序（BootLoader程序）固化到这一块存储区。对于STM32F103ZET6来说，System Memory的起始地址为0x1FFFF000，可在芯片手册的内存映射图里找到：

% x( e/ |& V, D0 |

其通过串口来接收数据并烧写到用户闪存存储器的起始地址（0x08000000）。只能烧写到这个地址，若keil里设置的地址不是这个地址，则编译出来的文件将烧录不成功。

用户闪存，即User Flash，同时也称为Main Flash。

这一段BootLoader程序源码是没有开源出来的，用户是不可修改的。我们在上一篇笔记的IAP实验中，IAP程序通过FlyMCU软件进行烧录，烧录的地址就是0x08000000。

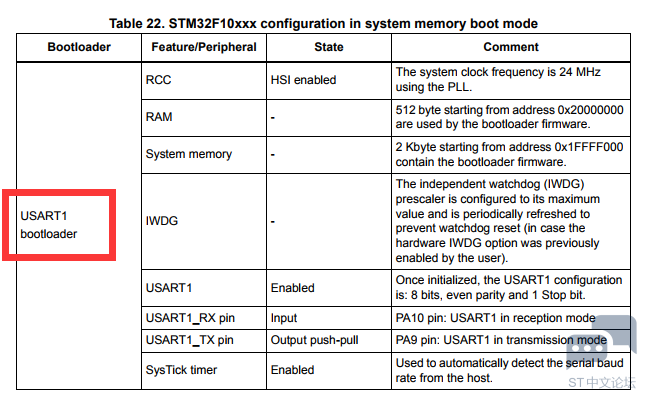

注意：不同系列不同型号的STM32固化的BootLoader是不同的，即使用的通讯接口是不同的。如STM32F1xxx系列只支持USART1：

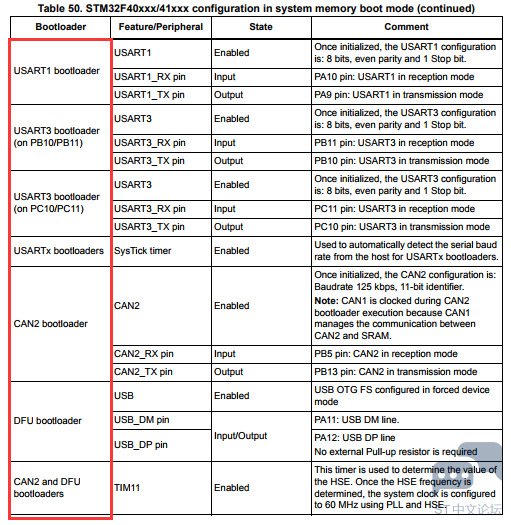

STM32F4xxx系列只支持USART1、USART3、CAN2等接口：

这里，关于数据协议的内容不展开讨论，有兴趣的朋友可自行研究。

IAP程序与ISP程序有什么不同？

从基本功能来看，IAP程序与ISP程序所做的事情好像是一样的，都是引导加载程序，所以网上有很多文章把IAP程序与ISP程序都称为BootLoader程序，要注意区分。但是，ISP与IAP还是有点区别的。

STM32内部Flash分为两部分，System Flash和User Flash。上电之后执行哪个Flash里的程序有boot脚来控制。

System Flash内存放的是ST官方编写的自举程序（ISP程序），我们是没有办法改变的。

User Flash是我们可以使用的Flash空间，我们编写的代码就是要烧录到User Flash中。我们可以把User Flash分为两部分，前面一部分空间用于烧写我们编写的IAP程序，后面一部分用于烧写我们编写的应用程序。其中，IAP程序用于更新我们的应用程序。

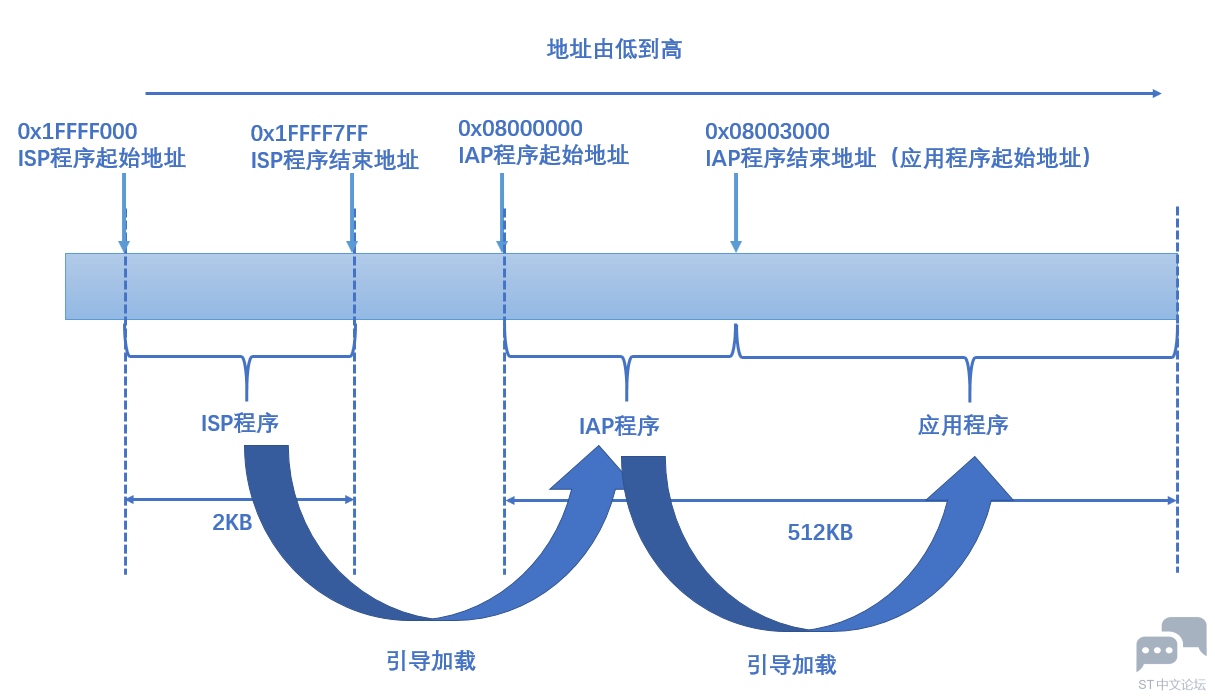

ISP程序用于把我们编写的程序更新到0x08000000地址上，如果我们的产品中的程序有IAP程序+应用程序，则此时0x08000000地址存放的程序就是IAP程序。ISP程序、IAP程序、应用程序的关系示意图如下：

3 C& G! j( D$ x3 D9 T% {5 K

( ~: O  M; O& }& p8 X3 ^

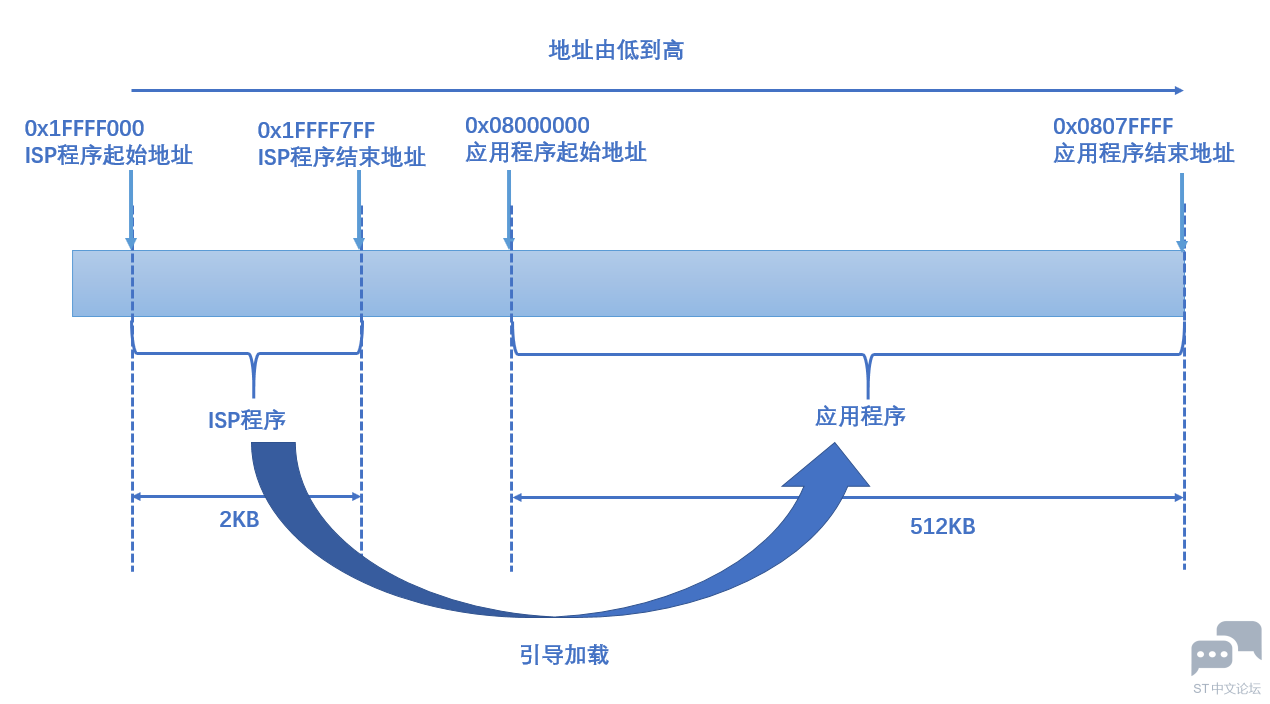

如果我们的产品中的程序只有应用程序，则此时0x08000000地址存放的程序就是应用程序。ISP程序、应用程序的关系示意图如下：

* H3 [- a2 E! V0 [( @+ j
