【经验分享】浅析STM32 Bootloader设计

[复制链接]
STMCU小助手 发布时间:2022-1-27 23:08
不需要拆机就能对产品进行固件升级是很多人想要的效果,不仅方便而且节省精力和成本。那么如何完成这项工作呢?接下来所介绍的Bootloader就可以完成这项工作,通过Bootloader引导程序完成固件的升级。下面来浅析STM32 Bootloader设计。
' N5 X* {) H9 |0 i7 Q+ w0 m
设计思想
, r& U( X9 K' |  l4 |# O8 d3 x
  由Bootloader负责检测SD卡中是否有固件更新所需的BIN文件。如果检测到所需要的BIN文件,则开始复制文件更新固件。更新结束后跳转到指定的地址开始执行最新的程序。可以在论坛的ARM版块找到liklon的帖子:两份简单的 Bootloader 程序。
$ \; j9 H( r) R5 o) U' ?0 S/ a
  知识要点

7 i# a; }. a/ V: C7 U

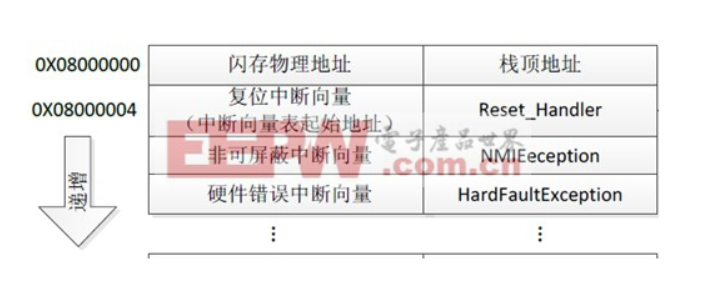

  STM32内部FLASH的起始地址为0X08000000,Bootloader程序文件就从此地址开始写入,存放APP程序的首地址设置在紧跟Bootloader之后。当程序开始执行时,首先运行的是Bootloader程序,此时Bootloader检测SD卡中的BIN文件并将其复制到APP区域使固件得以更新,固件更新结束后还需要跳转到APP程序开始执行新的程序,完成这最后这一步要了解Cortex-M3的中断向量表:
. y% K* H7 D! i" \5 `
4 j2 g0 _/ s% p; n9 Z8 O: d- j% s- U/ b
  程序启动后,将首先从“中断向量表”取出复位中断向量执行复位中断程序完成启动,当复位中断程序运行完成后才跳转到main函数。由此可见,在最后一步的设计中需要根据存放APP程序的起始地址以及中断向量表来设置栈顶地址,并获取复位中断地址跳转到复位中断程序。接下来开始分析程序设计步骤。
% E0 t1 v# F4 u7 N: F& H
  Bootloader程序设计

) _5 ]2 G* K8 g5 n5 Y, d9 C
  1.确定存放APP程序的首地址
3 y# M6 F0 h6 T- p1 H6 O+ U( x
  #define FLASH_APP_ADDR 0x08010000 //应用程序起始地址(存放在FLASH)上一句代码中是0X08010000可以看出,留给Bootloader程序的存储空间大小为64K。存放APP程序的起始地址为0X08010000。
) y3 w7 c6 A7 p! n
  2.Bootloader检测是否有BIN文件
. r6 D2 X1 `2 T9 W) B# h/ M
  gCheckFat = f_open(&FP_Struct,"/APP/LIKLON.BIN",FA_READ);//判读gCheckFat确定上面的代码是检测是否存在liklon.bin这个文件存在,其中liklon.bin文件就是固件升级所需要的BIN文件。
8 J% }! |% Z9 D1 N$ S5 E
  3.复制文件到指定地址

/ E1 e! n- P$ Q! _
  上一步中如果gCheckFat为0则表示存在所需BIN文件,则可以执行这一步。f_read (&FP_Struct,ReadAppBuffer,512,(UINT *)&ReadNum); //读取512个字节将512个字节转换为256个16位的数据存放在ChangeBuffer数组中,准备写入FLASH。FlashWrite(FLASH_APP_ADDR + i * 512,ChangeBuffer,256); //向指定地址写入读出数据向APP程序区写入512个字节的数据。按照这样读取写入,就可以完成对APP程序区的更新。
   4.跳转到新程序运行
  更新完程序后就需要跳转到新程序开始运行,具体实现看下面代码:
  typedef void (*iapfun)(void); //定义一个函数类型的参数
- I  }) {0 K7 P* _  iapfun jump2app;
, p. k% ~6 G0 d* W4 q  __asm void MSR_MSP(u32 addr) //设置堆栈指针
6 d3 F8 b0 O# {. q0 a  {# L- J3 P. M$ l' S" V# V7 o
        MSR MSP, r0# |! W  N5 E8 B8 F. [2 A! Y! }
        BX r14
) v0 Y$ p( ]. A7 H% X2 x  v  }
& [2 _5 v, [0 M  //跳转到应用程序段* e# V7 v: W9 c. B
  //appxaddr:用户代码起始地址.
$ {7 Z* |2 [% |' C' S0 {7 m1 N  void iap_load_app(u32 appxaddr)" |+ c' w% K% I3 [: M1 N9 r2 E
  {1 f' l4 t; {) X* V
        if(((*(vu32*)appxaddr)&0x2FFE0000)==0x20000000) //检查栈顶地址是否合法.
" g  U1 M; X5 }- V3 |+ Z        {
( G5 |. ?# g, f3 K+ `2 M              jump2app = (iapfun)*(vu32*)(appxaddr+4);//用户代码区第二个字为程序开始地址(复位地址),此处查看中断向量表可知4 v, d! d, y: b2 u
              MSR_MSP(*(vu32*)appxaddr);//初始化APP堆栈指针(用户代码区的第一个字用于存放栈顶地址)0 i5 M* x# a( B0 U
              jump2app(); //跳转到APP,执行复位中断程序
3 N, R; R+ N/ Q& S! q3 K        }/ ^6 g5 H7 f) j9 m4 {4 J, H
  }
  APP程序设计注意
  1.编译软件需要做出设置:
  在Bootloader程序中已经指定了APP程序存储的起始地址为0x08010000,所以在APP程序设计时需要将编译软件这里做出设置,修改起始地址和大小。
  2.修改system_stm32f10x.c文件
  同样是针对于APP的起始地址改变而修改这里的偏移量,如上图所示。
  文中只是简单的介绍了关于Bootloader程序的设计,作为抛砖引玉,大家可以继续深入,添加数据校验和程序加密等。
  o. b- G3 ^, U  F
