【经验分享】STM32之SRAM调试

[复制链接]
STMCU小助手 发布时间:2022-1-27 23:30
在学习STM32的时候,由于烧FLASH的所造成的时间会比较慢,而在SRAM中调试的时间会比FLASH快很多,再加上FLASH的时候会经常擦除芯片,会对芯片的寿命造成一定的影响,
其实我本人觉得在学习STM32的路途中,没有必要也大可不必使用烧FLASH的路径来对芯片进行实验性的学习,但是在SRAM中调试所造成的影响就是断电的时候数据会丢失。
   个人以STM32ZET6为例子,因为我的板子的芯片是ZET6的,不过设置除了地址空间不一样之外、其他都基本雷同。
   首先,STM32的启动模式有三种,

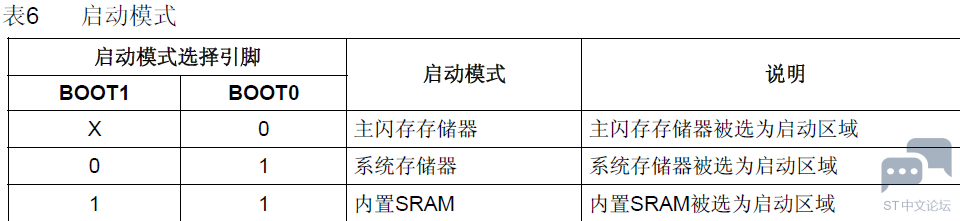

  在STM32F10xxx里,可以通过BOOT[1:0]引脚选择三种不同启动模式。
: ^. t* k- y8 W6 F# G5 G& {
  t% D0 Z  U2 W
从这张表格可以看出来,当启动模式为SRAM时,BOOT[1:0]=1:1;
请注意:从内置SRAM启动:只能在0x2000 0000开始的地址区访问SRAM。请记住这个0x2000 0000,因为待会我们要用到。
以上不失为一种方法,接下来我要从另外一个角度来设置SRAM:

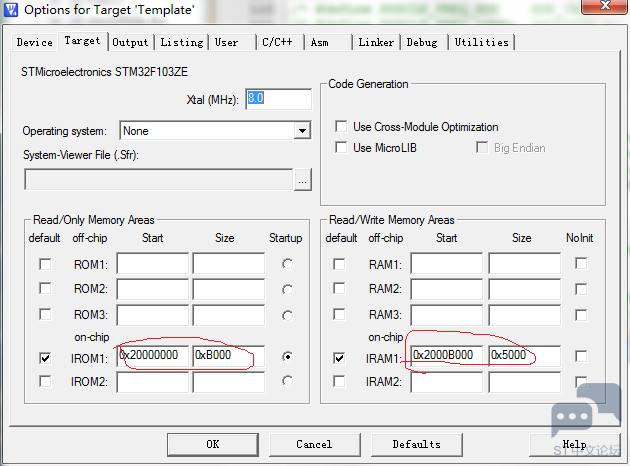

打开keil4,点击图标,大家可以看到Target里的界面,请大家注意红色区域,这里是从0x2000 0000开始的,看到这大家明白我为什么要让大家记住0x2000 0000吧,由于我的ZET6是64K,也就是0x100000,在这里我把它分区了,也就是从0x2000 0000到0xB000   0x2000 B000到0x5000;(大家注意:B和5的数值可以任意,但是其和不能超过F,这决定了你所分区的大小);

5 x1 A9 l" Y0 H" Z7 v( z9 D

. ]& m6 C" T* a/ `2 O

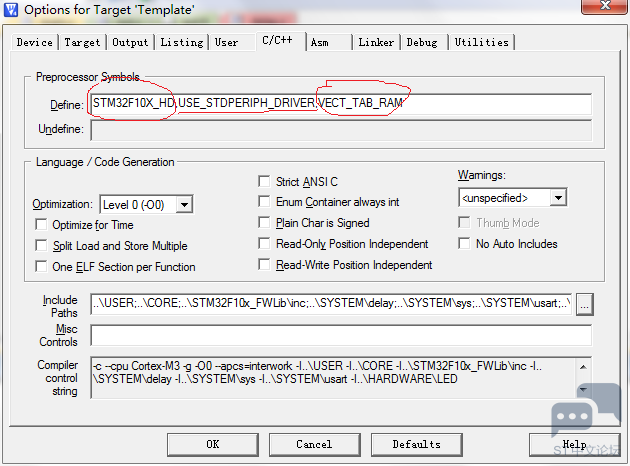

点击C/C++  添加VECT_TAB_RAM 如图
( e1 L' a1 j6 a/ l

7 D  o7 R; _* Q

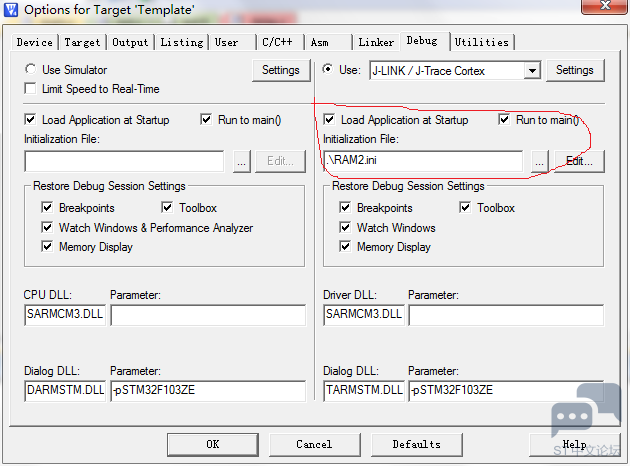

接下来,添加脚本文件,此脚本文件的作用是什么,目前我还不清楚,但是我觉得应该是改变其中断向量什么的吧,点击Debug,请看红色区域部分,点击Edit添加,
: ~1 _9 J; K7 d7 z( Q. D! F& y
其代码如下:
  1. /******************************************************************************/5 Y3 S" |% U; Z6 E5 Y
  2. /* RAM.INI: RAM Initialization File                                           */; V6 ?. Q4 i6 |6 O# D
  3. /******************************************************************************/4 B& @5 S0 s, f  W+ d1 R
  4. // <<< Use Configuration Wizard in Context Menu >>>                           //2 b$ k( N% _- Q2 I$ u) N
  5. /******************************************************************************/! x1 g7 c: P2 P# p/ ^, S* I* Q
  6. /* This file is part of the uVision/ARM development tools.                    */1 o0 E) i. G  J' f7 z
  7. /* Copyright (c) 2005-2007 Keil Software. All rights reserved.                */
    9 H0 C  c- Z* x9 {0 e- z# k& @& S
  8. /* This software may only be used under the terms of a valid, current,        */' H! G* c3 K: F% j$ m
  9. /* end user licence from KEIL for a compatible version of KEIL software       *// x7 J- P  a" M; d9 D, `+ `. x
  10. /* development tools. Nothing else gives you the right to use this software.  */! R# ?) W' a' n
  11. /******************************************************************************/
    : J6 H! o. R3 K9 t) M% R" `( F

  12. 8 q+ D: b! ~- {# `+ q
  13. FUNC void Setup (void) {
    : ?' v/ n' k" e0 _& @, q. @
  14.   SP = _RDWORD(0x20000000);          // Setup Stack Pointer, r' q& g; O6 ~* H4 R3 p3 t5 ^
  15.   PC = _RDWORD(0x20000004);          // Setup Program Counter6 {: T( k- @' R" k
  16. _WDWORD(0xE000ED08, 0x20000000);   // Setup Vector Table3 W2 U3 C* N# ?& z0 f
  17. }
    2 _6 ^6 q  R* U; x1 N

  18. * Y/ b% Z. _& @  v
  19. //LOAD ARM\Blinky.axf INCREMENTAL      // Download6 L, }( X1 i& @
  20. " l+ Y0 u6 n4 Q* }/ c2 |
  21. Setup();                             // Setup for Running* N9 C8 n: h; \6 \* G  t. U
  22. g, main
复制代码

3 D- o" D8 y( @

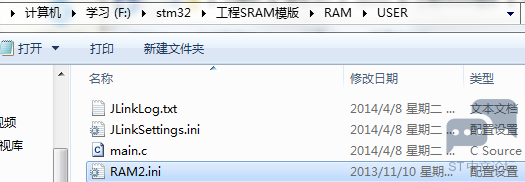

此代码也可以在百度上查找,其路径在你指定的main.c里的同个文件夹,以我的为例(正点原子的历程模版)
& n9 ?0 }0 a- \+ R* t& N

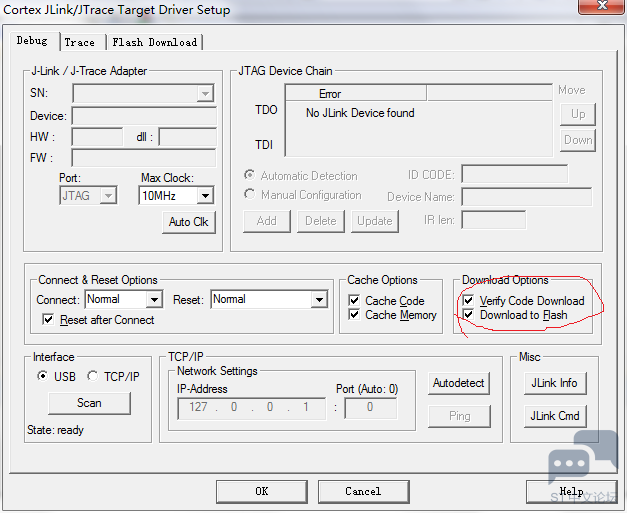

点击Setting 如图 红色区域要打钩
( y  b. Q" y! O* G7 D/ i6 Q

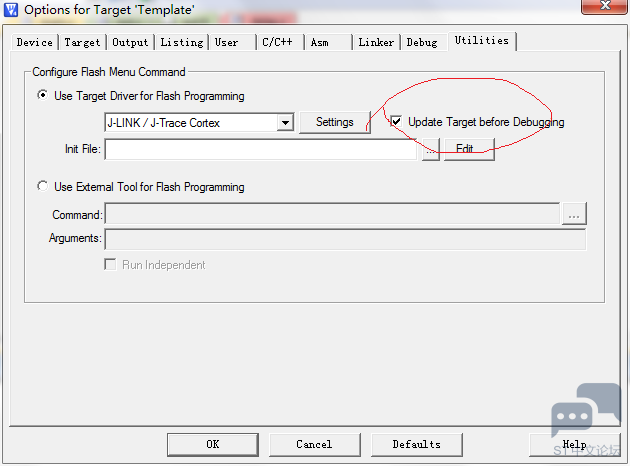

好了,接下来点击Utilities,可以看到红色区域内的是要打钩的
% N. ^7 @7 W6 ]# t3 O% [

- P$ x$ y. s! d( [, t& g- `

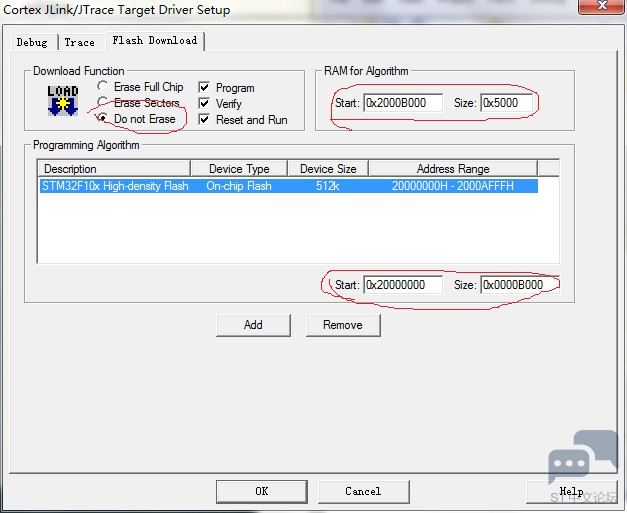

点击Setting可以看到Flash Download请看图:有三处红色区域要进行更改
  w' {1 y$ b- M, M! T$ k5 |

# Q( J- w1 m% i5 B3 \, ]+ O7 n3 `
这里的空间地址跟最初设置的一样,不要搞错了,否则会有预想不到的错误,就像小怪兽一样破坏你前进的道路,不过有奥特曼,你别怕哈,、、
好了,到这里,大家就可以享受什么是快了、、、
小弟不才、、也是菜鸟人物,若有讲错的地方,请赐教、、要向抓腐败那样对我提出建议和改进的地方、、在此表示衷心的感谢,希望能帮到、、
