【经验分享】时钟树解析

[复制链接]
STMCU小助手 发布时间:2022-1-30 15:00
STM32时钟系统
     在STM32中,有五个时钟源,为HSI、HSE、LSI、LSE、PLL。
①HSI是高速内部时钟,RC振荡器,频率为8MHz。
②HSE是高速外部时钟,可接石英/陶瓷谐振器,或者接外部时钟源,频率范围为4MHz~16MHz。
③LSI是低速内部时钟,RC振荡器,频率为40kHz。
④LSE是低速外部时钟,接频率为32.768kHz的石英晶体。
⑤PLL为锁相环倍频输出,其时钟输入源可选择为HSI/2、HSE或者HSE/2。倍频可选择为2~16倍,但是其输出频率最大不得超过72MHz。

: [+ n$ k" T9 C' S- C
    用户可通过多个预分频器配置AHB总线、高速APB2总线和低速APB1总线的频率。AHB和APB2域的最大频率是72MHZ。APB1域的最大允许频率是36MHZ。SDIO接口的时钟频率固定为HCLK/2。; n: u6 z; o, H3 c$ P/ T4 K+ s, I
    40kHz的LSI供独立看门狗IWDG使用,另外它还可以被选择为实时时钟RTC的时钟源。另外,实时时钟RTC的时钟源还可以选择LSE,或者是HSE的128分频。RTC的时钟源通过RTCSEL[1:0]来选择。
6 h! }4 b3 a& u9 ~/ O6 [    STM32中有一个全速功能的USB模块,其串行接口引擎需要一个频率为48MHz的时钟源。该时钟源只能从PLL输出端获取,可以选择为1.5分频或者1分频,也就是,当需要使用USB模块时,PLL必须使能,并且时钟频率配置为48MHz或72MHz。
3 j7 O& b5 v, R4 o8 _3 L9 \    另外,STM32还可以选择一个PLL输出的2分频、HSI、HSE、或者系统时钟SYSCLK输出到MCO脚(PA8)上。系统时钟SYSCLK,是供STM32中绝大部分部件工作的时钟源,它可选择为PLL输出、HSI或者HSE,(一般程序中采用PLL倍频到72Mhz)在选择时钟源前注意要判断目标时钟源是否已经稳定振荡。Max=72MHz,它分为2路,1路送给I2S2、I2S3使用的I2S2CLK,I2S3CLK;另外1路通过AHB分频器分频(1/2/4/8/16/64/128/256/512)分频后送给以下8大模块使用:

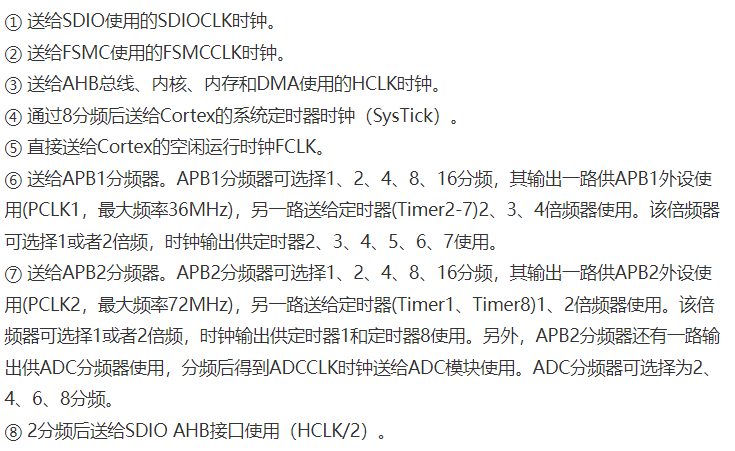

* S  X& A2 O1 X% m' {4 W0 H2 B+ V① 送给SDIO使用的SDIOCLK时钟。
* K' W# o: ?: L9 q, Z② 送给FSMC使用的FSMCCLK时钟。
" c  b) |& Z9 i" N) e# ~/ P③ 送给AHB总线、内核、内存和DMA使用的HCLK时钟。0 a" M- ^% p3 v) A
④ 通过8分频后送给Cortex的系统定时器时钟(SysTick)。7 _8 j9 G- K; V3 \0 l, L
⑤ 直接送给Cortex的空闲运行时钟FCLK。
/ z6 W& P+ \& C# I4 I1 M; R& F⑥ 送给APB1分频器。APB1分频器可选择1、2、4、8、16分频,其输出一路供APB1外设使用(PCLK1,最大频率36MHz),另一路送给定时器(Timer2-7)2、3、4倍频器使用。该倍频器可选择1或者2倍频,时钟输出供定时器2、3、4、5、6、7使用。
' N9 M9 p( |; C% `⑦ 送给APB2分频器。APB2分频器可选择1、2、4、8、16分频,其输出一路供APB2外设使用(PCLK2,最大频率72MHz),另一路送给定时器(Timer1、Timer8)1、2倍频器使用。该倍频器可选择1或者2倍频,时钟输出供定时器1和定时器8使用。另外,APB2分频器还有一路输出供ADC分频器使用,分频后得到ADCCLK时钟送给ADC模块使用。ADC分频器可选择为2、4、6、8分频。
* J' W/ |# \2 ]/ D$ _. J7 q6 M2 i⑧ 2分频后送给SDIO AHB接口使用(HCLK/2)。

2 S3 [/ w- B) n! r; F2 A8 R+ [3 a6 v时钟输出的使能控制" K/ Y6 b. G6 c. N9 @7 y
    在以上的时钟输出中有很多是带使能控制的,如AHB总线时钟、内核时钟、各种APB1外设、APB2外设等。
7 T. h/ {& L, ]) W7 Y, T  [# q当需要使用某模块时,必需先使能对应的时钟。需要注意的是定时器的倍频器,当APB的分频为1时,它的倍频值为1,否则它的倍频值就为2。
% C9 L1 w  P& T& Y  u' p1 _  g/ s   连接在APB1(低速外设)上的设备有:电源接口、备份接口、CAN、USB、I2C1、I2C2、UART2、UART3、SPI2、窗口看门狗、 Timer2、Timer3、Timer4。注意USB模块虽然需要一个单独的48MHz时钟信号,但它应该不是供USB模块工作的时钟,而只是提供给串行接口引擎(SIE)使用的时钟。USB模块工作的时钟应该是由APB1提供的。# l( E  y: v& P9 @8 c
   连接在APB2(高速外设)上的设备有:GPIO_A-E、USART1、ADC1、ADC2、ADC3、TIM1、TIM8、SPI1、AFIO
) s: w5 Q- E/ Y# E- I
使用HSE时钟,程序设置时钟参数流程:) p+ }5 [1 c* `: R. r
1、将RCC寄存器重新设置为默认值   RCC_DeInit;. b; ^& h# u: \7 L8 f6 l% ~
2、打开外部高速时钟晶振HSE       RCC_HSEConfig(RCC_HSE_ON);4 L. Y) P9 ]& b4 Q/ f  F
3、等待外部高速时钟晶振工作      HSEStartUpStatus = RCC_WaitForHSEStartUp();
& @* ]) R% |& T3 Z/ U" |4、设置AHB时钟         RCC_HCLKConfig;
) O/ b% j3 a# I$ ^5、设置高速AHB时钟     RCC_PCLK2Config;# S2 n9 W3 W2 \
6、设置低速速AHB时钟   RCC_PCLK1Config;
" A9 U# @+ @: A! M7、设置PLL              RCC_PLLConfig;- k' j" n8 w. `$ c5 v  j7 n: s2 Z
8、打开PLL              RCC_PLLCmd(ENABLE);( B6 [7 K% ^! M
9、等待PLL工作          while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET)
9 R9 \# W. N% o2 i6 ^10、设置系统时钟        RCC_SYSCLKConfig;, _- K- `/ F9 e7 X0 a1 V
11、判断是否PLL是系统时钟     while(RCC_GetSYSCLKSource() != 0x08)% Z* s$ s/ k* h. r& q* A" @. Q9 x
12、打开要使用的外设时钟      RCC_APB2PeriphClockCmd()/RCC_APB1PeriphClockCmd()
1 r: _$ U& C. s8 i- u( A
