定时器(Timer):
分为高级,通用,基本三种.
M3:8个
高级:TIM1,TM8
通用:TIM2~TIM5
基本:TIM6,TIM7
M0:8个
高级:TIM1
通用:TIM2,TIM3,TIM14~TIM17
基本:TIM6
他们的区别:
高级: PWM互补输出,常用于三相电机的驱动.时钟由APB2的输出产生.
通用和基本时钟由APB的输出产生.
, p+ G* A7 `; s- ~& \
RCC:Reset and clock control
8 N* L9 A( h' E
如果要使用一个外设,必须先开启其时钟.

2 Y0 s7 U0 N1 a& b/ s1 o: r
关于STM32的Systick时钟源:
0外部时钟源:等于HCLK/8
1内部时钟源:等于HCLK

6 L# k  Y  l7 `# x! h; D

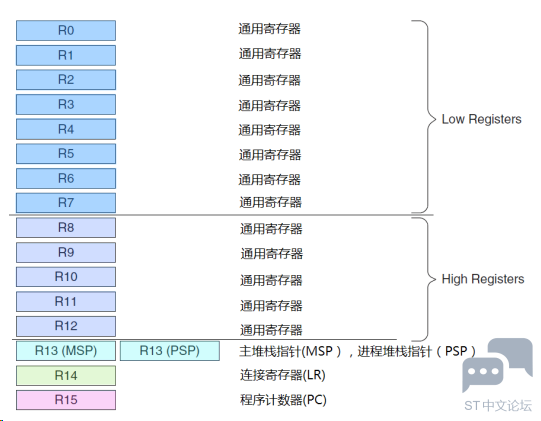

M3有R0-R15的寄存器.

) S% g) w& h. d/ |$ E1 X
, w5 Z4 ?: H1 C
R13作为堆栈指针SP.SP有两个,但在同一时刻只能使用其中一个.他们分别是主堆栈指针(MSP)和进程堆栈指针(PSP)
主堆栈指针(MSP):复位后缺省使用的堆栈指针,用于操作系统内核以及异常处理例程(包括中断服务例程).
进程堆栈指针(PSP):由用户的应用程序代码使用.
R0~R12:为通用寄存器.
R14(LR):连接寄存器.
R15(PC):程序计数寄存器.指向当前的程序地址.如果修改它的值,可改变程序的执行流.

1 e5 F6 ~' }' _; {( b( s% G$ r
特殊功能寄存器:

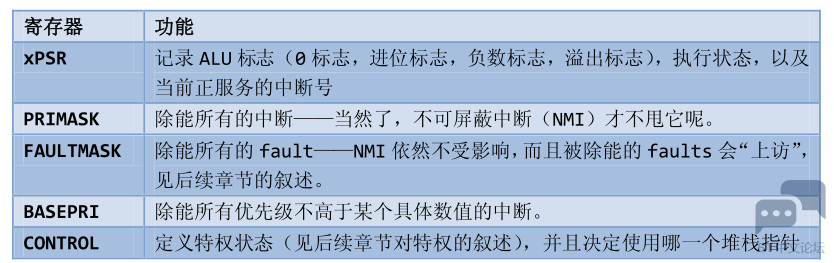

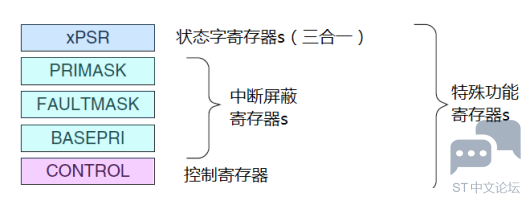

( s, `9 d* z" b* e$ O! q: }* P' Z 011119132651847.png 6 \/ g7 f8 g3 Q) I) ~

9 D; G8 R$ H: {+ k1 m! x. f8 ~ 011119173128441.png
1 A$ a0 J; Y) m1 N# x  L6 b0 l' F/ S- g7 l% b
# |1 [1 b% j4 Z4 h, R
特殊功能寄存器只能用MSR,MRS指令来访问,并且他们也没有与之相关联的访问地址.
' W: I1 O" W7 Y* w. ]
程序状态寄存器(PSRs或PSR):
内部分为3个子状态寄存器:
1.应用程序 PSR(APSR)
2.中断号 PSR(IPSR)
* x$ a2 n( X' Q7 W9 T* x0 a& {3.执行 PSR(EPSR)
通过 MRS/MSR 指令,这 3 个 PSRs 即可以单独访问,也可以组合访问(2 个组合,3 个组合都可以)。当使用三合一的方式访问时,应使用名字“xPSR”或者“PSR”。

( J0 j$ ?4 Z; e1 Y# e2 k% D( {8 X5 v
中断屏蔽寄存器(PRIMASK, FAULTMASK 和 BASEPRI ):
PRIMASK  这是个只有单一比特的寄存器。在它被置 1 后,就关掉所有可屏蔽的异常,只剩下 NMI 和硬 fault 可以响应。它的缺省值是 0,表示没有关中断。
  h) R: r# V' j% W+ \FAULTMASK  这是个只有 1 个位的寄存器。当它置 1 时,只有 NMI 才能响应,所有其它的异常,甚至是硬 fault,也通通闭嘴。它的缺省值也是 0,表示没有关异常。) @* _, ^% ~) }
BASEPRI  这个寄存器最多有 9 位(由表达优先级的位数决定)。它定义了被屏蔽优先级的阈值。当它被设成某个值后,所有优先级号大于等于此值的中断都被关(优先级号越大,优先级越低)。但若被设成 0,则不关闭任何中断,0 也是缺省值。
要访问 PRIMASK, FAULTMASK 以及 BASEPRI,同样要使用 MRS/MSR 指令.
FAULTMASK 就是专门留给 OS 用的.
其实,为了快速地开关中断, CM3 还专门设置了一条 CPS 指令,有 4 种用法
- z! G7 m+ W7 R/ F    CPSID  I    RIMASK=1 ,     ; 关中断 / [# f) X( R, @. c# g, K
    CPSIE  I    RIMASK=0 ,     ; 开中断
* O. t0 X$ }+ Z# _, a    CPSID  F    ;FAULTMASK=1,    ; 关异常 , E- }; q" W3 y$ x# C
    CPSIE  F    ;FAULTMASK=0    ; 开异常
当处理器处在线程状态下时,既可以使用特权级,也可以使用用户级;另一方面,handler 模式总是特权级的。在复位后,处理器进入线程模式+特权级。
CONTROL[0]只有在特权级下才能访问。用户级的程序如想进入特权级,通常都是使用一条“系统服务呼叫指令(SVC)”来触发“SVC 异常”,该异常的服务例程可以视具体情况而修改 CONTROL[0]。
+ _& ^# z5 F. i$ u1 e
NVIC(Nested Vectored Interrupt Controller):嵌套向量中断控制器
7 X6 K3 `) k. R7 `% \! J& K$ e
16种系统异常+240个外部中断.
CM3 的所有中断机制都由 NVIC 实现。
虽然 CM3 是支持 240 个外中断的,但具体使用了多少个是由芯片生产商决定。
CM3 还有一个NMI(不可屏蔽中断)输入脚。当它被置为有效(assert)时,NMI 服务例程会无条件地执行。
NMI 可以在任何时间被激活,甚至是在处理器刚刚复位之后。
中断向量表的0 号类型并不是什么入口地址,而是给出了复位后 MSP 的初值。???
必须保证加载到 PC 的数值是奇数(即 LSB=1),用以表明这是在 Thumb 状态下执行。倘若写了 0,则视为企图转入 ARM 模式,CM3 将产生一个 fault 异常。
通过读取 PSP 的值,OS 就能够获取用户应用程序使用的堆栈,进一步地就知道了在发生异常时,被压入寄存器的内容,而且还可以把其它寄存器进一步压栈(使用 STMDB 和 LDMIA 的书写形式)。: H+ @; e3 |) ~" G
OS 还可以修改 PSP,用于实现多任务中的任务上下文切换。
在 CM3 中,在 (FLASH)0 地址处提供 MSP 的初始值,然后紧跟着就是向量表(向量表在以后还可以被移至其它位置——译注)。向量表中的数值是 32 位的地址,而不是跳转指令。向量表的第一个条目指向复位后应执行的第一条指令。
' A- e( q5 `$ X1 ^
经过试验得出:创建的优先级最大的Task最先启动.

- [- ]$ w/ z) @$ Q( x9 @
