【经验分享】基于STM32-GPIO的流水灯实现

[复制链接]
STMCU小助手 发布时间:2022-2-4 19:00
学会了如何新建一个工程模板,下面就要开始动手实践了。像c/c++中经典的入门代码"hello world"一样,流水灯作为最简单的硬件设备在单片机领域也是入门首推。如果你已经有了一定的C语言基础以及曾经使用过类似的芯片,那么学习起来绝对事半功备。当然没有也不需要担心,本项目实现起来很简单。不过学习嵌入式,第一点就是要转变思路,从现在开始你不在是仅仅和编程语言打交道了,交叉编译的方式注定嵌入式项目软硬件不分家,从硬件实现,软件设计,软硬件调试,硬件运行观察结果,熟悉和适应这个流程对于嵌入式学习和研发具有重要意义。
  因为所有例程都是在现有开发板完成的,所以主要涉及上面后三个方面,其中最核心的部分就是软件设计。流水灯的实现并不复杂,系统的来说包含硬件接口信息获得,驱动配置,逻辑实现,编译测试等组成。了解了上述流程,项目设计就比较简单了:

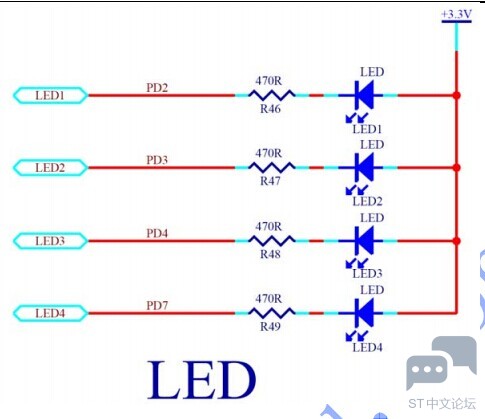

  1)原理图分析

% J9 T- z5 W2 A7 a
  根据上面原理图。就能得出信息LED对应端口PD2,PD3,PD4,PD7,外部上拉电阻,低电平点亮。
  STM32的GPIO端口工作模式有8种:
  模拟输入  用于模拟量的输入,或者低功耗下省电。
  下拉输入 端口内下拉电阻电路导通。默认为低电平,外部高电平动作。
  上拉输入  端口内上拉电阻电路导通,默认为高电平,外部低电平动作。
  浮空输入  端口内上下MOSFET均不导通,高阻态,输入状态仅由端口决定。
  开漏输出  端口输出为0时内部下拉电阻电路接地,输出1时端口相当于悬空,即默认只能输出0,如果外部需要输出1,需要外接上拉电阻电路。
  推挽输出  端口输出为0时内部下拉电阻电路接地,输出1时内部接上拉电阻电路,默认输出为0。
  复用开漏输出 内部设置同开漏,但被其他外设复用。
  复用推挽输出 内部设置同推挽,但被其他外设复用。
  结合原理图和GPIO端口的配置信息,可知端口配置为推挽输出,由内部上拉电阻来保证LED熄灭。
  熟悉下stm32f10x固件函数库中的stm32f10x_gpio.c文件,接下来就可以开始项目编程了。
  LED相关引脚初始化:
  1. void LED_UserConfig(void)
    4 ?+ e- R) T$ u: p. r0 f0 M
  2. {; y" L$ g  Z% h+ S0 g' K& s0 E
  3.     GPIO_InitTypeDef GPIO_InitStructure;//定义必须在所有运行代码之前,c语言机制问题
    ) f" l9 L+ b1 T% d
  4.
    ! j9 s1 B6 Z4 w* |
  5.     /*使能外设区域时钟*/# f( `! Y* X5 @: X' r. k
  6.     RCC_APB2PeriphClockCmd(RCC_LED_GPIO, ENABLE);
    - ~) P2 y! w! v1 ~1 G
  7.
    4 ~8 Q. g, }. c- w. T9 k0 n( I
  8.     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;        6 c7 I1 t# v" u* C7 r3 X
  9.     GPIO_InitStructure.GPIO_Pin = GPIO_LED_ALL;             //选择LED输出的端口,可根据实际需要配置
    . R0 z" M2 K! C' U4 O& R
  10.     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;       //设定GPIO最大输出频率
    7 @4 R7 f" \9 u. g- k) _
  11.     GPIO_Init(GPIO_LED, &GPIO_InitStructure);
    2 E4 I5 G+ I" @, H5 G0 ]
  12. }
复制代码

) Y. F5 L4 U# [$ a( f7 N! W7 A
  使能外设区域时钟对于所有外设都是必须的,且要先于外设初始化函数,这是因为stm32的寄存器配置也是依靠时钟脉冲才能够处理的。
  GPIO_Mode_Out_PP即固件函数库中对应推挽输出。
  如上,就完成外设初始化,接下来就可以直接利用固件库提供的API接口操作LED了,具体实现代码:
  1. void LED_Control(u8 LED_Number)
    0 c. ~* R" `) D( _
  2. {
    8 B6 p1 E. q1 d! ~8 H  D
  3.     GPIO_SetBits(GPIO_LED,GPIO_LED_ALL);//关闭所有LED: W1 d  b( r' E# }! n0 e
  4.     switch(LED_Number)
    / `& X1 s5 E+ z9 e; Q3 b3 o& ~& E
  5.     {3 n' J, L' W& O9 Z9 x4 _7 q
  6.        case 0:& p* l  c; q6 U& |- G
  7.                GPIO_ResetBits(GPIO_LED,GPIO_LED_1);//LED1点亮       - Q8 z$ x5 \$ m& S& S; _- a9 ]
  8.             break;% V. A- q. ^8 o+ [$ @
  9.        case 1:, {) Z( |4 d! q( B, D9 u2 ~
  10.                 GPIO_ResetBits(GPIO_LED,GPIO_LED_2);     + F: Z  y. B' Z$ H/ s
  11.             break;1 \9 t# U5 @; H) Z/ I5 @( p; O
  12.        case 2:
    1 k  X7 `! i: F& ~8 g
  13.                 GPIO_ResetBits(GPIO_LED,GPIO_LED_3);
    ' M9 ^" z) p3 _# [& n2 U
  14.             break;. ?: g! [: S9 _$ l  O9 a$ C
  15.        case 3:: n( N( q" S; r
  16.                 GPIO_ResetBits(GPIO_LED,GPIO_LED_4);
    ( l# j. x+ B8 E+ }. `
  17.             break;
    & U; ^, u( @8 g; |
  18.         default:- e3 S4 g& W! b( w
  19.                 GPIO_SetBits(GPIO_LED,GPIO_LED_ALL);# j( n& K7 t1 _  K2 h! |
  20.             break;
    - x0 z! x4 N8 Y: d9 f
  21.   }' ^; @9 D& \4 p* n) V/ \& C
  22. }
复制代码

  v. S& J- ]0 E& ]- K  k. B( c2 v' m
  如此,就实现了LED1点亮->LED1灭->LED2亮->......的循环过程,完整代码可参考文件1-1,希望对入门stm32学习有帮助!
