【经验分享】stm32中FSMC的使用(用于LCD)

[复制链接]
STMCU小助手 发布时间:2022-2-5 23:00
FSMC全称“静态存储器控制器”。( r) s% X3 j; N% h1 n9 t
使用FSMC控制器后,可以把FSMC提供的FSMC_A[25:0]作为地址线,而把FSMC提供的FSMC_D[15:0]作为数据总线。
(1)当存储数据设为8位时,(FSMC_NANDInitStructure.FSMC_MemoryDataWidth = FSMC_MemoryDataWidth_8b)
    地址各位对应FSMC_A[25:0],数据位对应FSMC_D[7:0]
(2)当存储数据设为16位时,(FSMC_NANDInitStructure.FSMC_MemoryDataWidth = FSMC_MemoryDataWidth_16b)
    地址各位对应FSMC_A[24:0],数据位对应FSMC_D[15:0]
FSMC 包括4个模块:
(1)AHB接口(包括FSMC配置寄存器)
(2)NOR闪存和PSRAM控制器(驱动LCD的时候LCD就好像一个PSRAM的里面只有2个16位的存储空间,一个是DATA RAM 一个是CMD RAM)
(3)NAND闪存和PC卡控制器
(4)外部设备接口
注:FSMC可以请求AHB进行数据宽度的操作。如果AHB操作的数据宽度大于外部设备(NOR或NAND或LCD)的宽度,此时FSMC将AHB操作分割成几个连续的较小的数据宽度,以适应外部设备的数据宽度。

# A& {* v) p) W( V7 ~
/ e- X$ k' E8 O" P6 B" m6 p

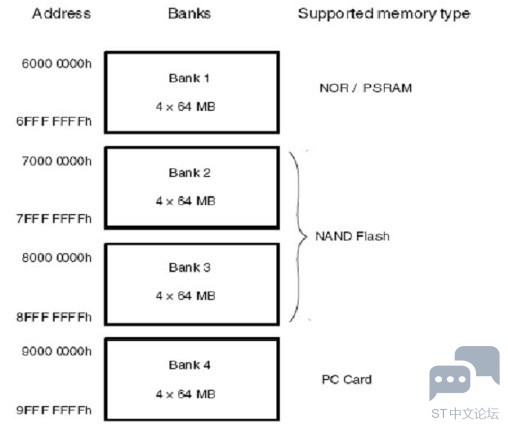

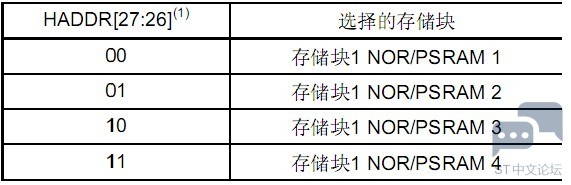

FSMC对外部设备的地址映像从0x6000 0000开始,到0x9FFF FFFF结束,共分4个地址块,每个地址块256M字节。可以看出,每个地址块又分为4个分地址块,大小64M。对NOR的地址映像来说,我们可以通过选择HADDR[27:26]来确定当前使用的是哪个64M的分地址块,如下页表格。而这四个分存储块的片选,则使用NE[4:1]来选择。数据线/地址线/控制线是共享的。
NE1 ->Bank1   NE2->Bank2  NE3->Bank3  NE4->Bank4
若 NE1 连接, 则
' E. n3 W% u* I' M; ?3 R8 h

  C, d2 f. z' p2 ^: ~3 I( v! l' y5 f. _
每小块NOR/PSRAM 64M
第一块:6000 0000h--63ff ffffh (DATA长度为8位情况下,由地址线FSMC_A[25:0]决定;DATA长度为16位情况下,由地址线FSMC_A[24:0]决定)
第二块:6400 0000h--67ff ffffh
第二块:6800 0000h--6bff ffffh
第三块:6c00 0000h--6fff ffffh
注:这里的HADDR是需要转换到外部设备的内部AHB地址线,每个地址对应一个字节单元。因此,若外部设备的地址宽度是8位的,则HADDR[25:0]与STM32的CPU引脚FSMC_A[25:0]一一对应,最大可以访问64M字节的空间。若外部设备的地址宽度是16位的,则是HADDR[25:1]与STM32的CPU引脚FSMC_A[24:0]一一对应。在应用的时候,可以将FSMC_A总线连接到存储器或其他外设的地址总线引脚上。
例:STM32F10XX FCMS控制LCD的驱动
FSMC提供了所有的LCD控制器的信号:
FSMC_D[16:0] 16bit的数据总线
# e, W4 d: F1 W7 d$ w, T& D3 U3 A
FSMC NEx:分配给NOR的256M,再分为4个区,每个区用来分配一个外设,这四个外设的片选分为是NE1-NE4,对应的引脚为:PD7—NE1,PG9—NE2,PG10-NE3,PG12—NE44 [" O. I! R) m
FSMC NOE:输出使能,连接LCD的RD脚。( h; ]1 A  f% B( A  @
FSMC NWE:写使能,连接LCD的RW脚。9 y* \' K( q! G7 Z, I. C6 \
FSMC Ax:用在LCD显示RAM和寄存器之间进行选择的地址线,即该线用于选择LCD的RS脚,该线可用地址线的任意一根线,范围:FSMC_A[25:0]。
; H; y9 _4 i/ S/ K4 Z1 o
注:RS = 0时,表示读写寄存器;RS = 1表示读写数据RAM。
举例1:选择NOR的第一个存储区,并且使用FSMC_A16来控制LCD的RS引脚,则我们访问LCD显示RAM的基址为0x6002 0000,访问LCD寄存器的地址为:0x6000 0000。因为数据长度为16bit ,所以FSMC_A[24:0]对应HADDR[25:1]  所以显示RAM的基址=0x60000000+2^16*2=0x60000000+0x2 0000=0x60020000
举例2:选择NOR的第四个存储区,使用FSMC_A0控制LCD的RS脚,

7 C( N7 k( B6 \& Y' u, F# x
例:
FSMC_D[15:0],连16bit数据线;FSMC_NE1,连片选:只有bank1可用
0 o. y. T3 ^- Y1 SFSMC NOE:输出使能
4 v. R" ^. Y) c6 f4 N0 EFSMC NEW:FSMC写使能0 x1 Y! N/ l8 R  z: C
FSMC Ax:连接RS,可用范围FSMC_A[24:0]
一般使用模式B来做LCD的接口控制,不适用外扩模式。并且读写操作的时序一样。此种情况下,我们需要使用三个参数:ADDSET,DATAST,ADDHOLD。这三个参数在位域FSMC_TCRx中设置。+ H" T5 s# h0 R
当HCLK的频率是72MHZ,使用模式B,则有如下时序:
- t  V+ e4 }* R2 @  L: @8 O地址建立时间:0x1
" V, z. W) Z0 q9 ]1 J. i8 z4 ~地址保持时间:0x0+ s* O: Q) `$ O6 Z
数据建立时间:0x2% Q5 A0 m6 |7 v/ g3 [
注:这里地址建立 地址保持 数据建立三个时间不知道怎么设出来的。。。。。我是根据别人的经验来设定的。高手知道这个设置不同有什么区别的话,请指教

2 X% v* Q& r$ q) r$ ?( @. Y9 }1 r9 u% b' S3 H$ t! c( n) i3 \" @% a2 O6 ^% I
  1. <font color="#0800">*******************************************************************************2 K3 Y% S: m  L( \1 S, \9 S
  2. * 函数名: LCD_CtrlLinesConfig
    # N2 p. ~1 I8 T! R% D  F) c
  3. * 参 数: 无/ v: I! G4 a. b6 G
  4. * 返 回: 无
    ( x$ w0 j  I1 R$ k2 X2 ?
  5. * 功 能: 配置LCD控制口线,FSMC管脚设置为复用功能
    ) X# i1 `. T$ x+ R% C- ]4 }  K& r
  6. */
    0 d/ m: i: z' C; i1 W
  7. </font>! o; v, S. u5 O; M( t$ g
  8. <font color="#0800">void LCD_CtrlLinesConfig(void)
    6 u9 [. P. n& j! c8 c
  9. {, x  r# [" O, D7 U
  10. GPIO_InitTypeDef GPIO_InitStructure;
    2 G  X" n% c; t% ?
  11. # [: D( H0 E, E. e3 D0 l. L
  12.   o0 j; t' Q5 j8 }5 s" P' B
  13. * RCC使能FSMC的时钟直接来自AHB时钟, 也就是HCLK, 中间没有分频. 控制位是RCC_AHBENR中的FSMCEN位  v2 S' I8 {6 p! g/ h
  14. RCC_AHBPeriphClockCmd(RCC_AHBPeriph_FSMC, ENABLE);4 ?0 q- w: g$ ]0 J& s
  15. 3 [7 C1 d9 G/ S: s! r" J8 r- ~9 d4 S
  16. GPIO端口和AFIO端口时钟来自APB2, 也就是PCLK2, 控制位是RCC_APB2ERN中的IOPxEN 和AFIOEN位" p  x6 ~1 N+ M0 B8 ^0 o; v
  17. RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOD | RCC_APB2Periph_GPIOE |RCC_APB2Periph_AFIO, ENABLE);
    6 @( Z. X% r1 x* ]# Z# J8 V
  18. + c& p3 i( V9 ?: W0 l  c0 Y, @% B
  19. ) b; b  Y7 \* v( O1 ~
  20. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_4 | GPIO_Pin_5 |GPIO_Pin_7 | GPIO_Pin_8 | GPIO_Pin_9 | GPIO_Pin_10 | GPIO_Pin_11 | GPIO_Pin_14 | GPIO_Pin_15;
    7 K( N5 v7 p% Y# n
  21. GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;* v2 Q* B; T/ a3 Q" F$ x; p6 e
  22. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;* E2 \7 i7 U4 [& C, _. g
  23. GPIO_Init(GPIOD, &GPIO_InitStructure);
    9 P% r9 _9 ]* f" x* t" e7 p

  24. # w- H$ Q2 B# l& U
  25. ! u( {$ P0 H1 `
  26. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7 | GPIO_Pin_8 | GPIO_Pin_9 | GPIO_Pin_10 | GPIO_Pin_11 | GPIO_Pin_12 | GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15;! [, [* G+ }, E1 @  \
  27. GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;7 b; K' l6 U$ p
  28. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
    ( u" K; L6 H2 M& g
  29. GPIO_Init(GPIOE, &GPIO_InitStructure);9 X: B, d7 b( x+ j8 c  n5 Z
  30. 8 {8 ]" r  x0 d3 L! q

  31. + P7 V0 Z5 r  ?. l+ l+ ?8 Q0 S3 u
  32. //GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
    " Q% _9 g1 v& ^
  33. //GPIO_Init(GPIOF, &GPIO_InitStructure);
    & ?  j6 C/ q  ~6 b5 M

  34. $ O4 L2 E4 g" C* e" A

  35. , w7 i9 }$ Q, o7 c
  36. //GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;+ ]6 y: d& y9 ?0 T/ I
  37. //GPIO_Init(GPIOG, &GPIO_InitStructure);
    4 s' m$ y. {: d! A
  38. }</font>
复制代码

3 [. ?' S, v2 s" A! P
3 J6 P( }) s4 o对于用于FSMC输出的信号线要设定为复用推挽输出模式(Alternate function push- pull).! D$ x1 ]7 C( }) Z, v. B  A/ w/ D( U
对于用于FSMC输入的信号线要怎样设置目前还不清楚,??????# S7 _' u  \" V" r4 I; m
*FSMC自身设置* a) @0 _" `3 J& M/ B5 [
FSMC自身设置有两块, 一块是控制方式设置, 是针对FSMC_DCR的设置, 另一块是读写时序设定, 是针对FSMC_DTR的设置.( R- @: f2 P/ W+ G- |
( T9 W. m; [: n  I- r: d
NORFLASH和PSRAM的操作时序设置----- FSMC_DTR的设置.' G$ o" a6 W- w, a9 d4 w7 f  s6 n( D

2 p9 {0 n  O# D7 T, f
5 Y1 t) v1 R4 w1 }4 s/ I
  1. void LCD_FSMCConfig(void)/ S5 W* C& O; b$ n) L( X
  2. {
    2 K+ s/ u7 ~) x) A. [
  3. FSMC_NORSRAMTimingInitTypeDef p;8 l; d! G5 J( s' p, k$ [+ Y
  4. p.FSMC_AddressSetupTime = 1;
    / D, F' y0 q" m/ w& C0 a
  5. p.FSMC_AddressHoldTime = 1;
    ' Z3 x! T7 _4 s+ I: I
  6. p.FSMC_DataSetupTime = 20;9 H& K* m7 v; Q. s
  7. p.FSMC_BusTurnAroundDuration = 0;% T) s, X# m5 a) f+ g
  8. p.FSMC_CLKDivision = 0;
    2 K3 G; O$ [6 @4 v2 l3 w' S! \1 X5 Z' x
  9. p.FSMC_DataLatency = 1;5 X+ \  i& A1 E6 P2 k6 b8 G
  10. p.FSMC_AccessMode = FSMC_AccessMode_A;
复制代码

6 `' }$ [4 ~# Q4 {9 ]8 Z0 K) S# Z( e" ?' v. b
下面这段是对控制方式的设置----FSMC_DCR的设置( O; n9 `4 {, Y5 a2 \
  1. ! ?5 |( @+ K  k! z9 w& l5 r. T2 \+ X
  2. FSMC_NORSRAMInitTypeDef FSMC_NORSRAMInitStructure;
    5 R+ _& v) t  n( |5 p1 r7 a
  3. : b* j* v9 R& F$ |( L, Y, D
  4. FSMC_NORSRAMInitStructure.FSMC_Bank = FSMC_Bank1_NORSRAM1;- X- Z3 ?( }4 |/ d4 x
  5. 2 k0 I2 ^- d6 k

  6. & T/ `1 H  O1 b
  7. FSMC_NORSRAMInitStructure.FSMC_DataAddressMux = FSMC_DataAddressMux_Disable;4 U  j! Y6 Z- ]8 U/ ?1 c
  8. 8 A/ D* B8 Q5 C4 ]- U: M
  9. FSMC_NORSRAMInitStructure.FSMC_MemoryType = FSMC_MemoryType_SRAM;
    ( E' y. B5 \- I+ r" E( o5 x
  10. ' g9 E7 c/ J+ ^" R" ~
  11. FSMC_NORSRAMInitStructure.FSMC_MemoryDataWidth = FSMC_MemoryDataWidth_16b;
    5 m4 T+ I2 [* t; |/ i$ b7 I9 w

  12. - H8 p: J4 b% c4 y# U: ^1 Y
  13. FSMC_NORSRAMInitStructure.FSMC_BurstAccessMode = FSMC_BurstAccessMode_Disable;
    ; R; \& e: {2 j$ {5 }
  14. 4 \# V% K6 o) q6 U
  15. FSMC_NORSRAMInitStructure.FSMC_WaitSignalPolarity = FSMC_WaitSignalPolarity_Low;; f8 K4 A1 W% o

  16. 4 N; c6 V% I+ j8 _* E: G; w
  17. FSMC_NORSRAMInitStructure.FSMC_WrapMode = FSMC_WrapMode_Disable;
    ' H/ W5 T- E6 \6 m0 X: _
  18. 9 d+ O) U- H( c7 B$ d; m+ t
  19. FSMC_NORSRAMInitStructure.FSMC_WaitSignalActive = FSMC_WaitSignalActive_BeforeWaitState;
    0 b% R4 J2 `  Y4 @6 |

  20. % ?5 e2 J8 B; u; j  M$ S
  21. FSMC_NORSRAMInitStructure.FSMC_WriteOperation = FSMC_WriteOperation_Enable;1 ~; `7 s# Y; ^$ q0 ?! E. ?  u8 f
  22. ! p6 B$ D8 y- ~' t) F2 z
  23. FSMC_NORSRAMInitStructure.FSMC_WaitSignal = FSMC_WaitSignal_Disable;* H, t& M1 l0 M6 y6 V# j

  24. - `; ^5 K- c. [) F5 \
  25. FSMC_NORSRAMInitStructure.FSMC_ExtendedMode = FSMC_ExtendedMode_Disable;
    : O5 Z, {6 ~7 s6 ?/ A- ~! H. ^8 G# c. F
  26. ( Q2 g: {+ g) d$ {0 ~+ U  [7 K
  27. FSMC_NORSRAMInitStructure.FSMC_AsyncWait = FSMC_AsyncWait_Disable;& D& A; U+ R3 P* y( g
  28. ; O9 K$ ?8 ?: s7 y9 I
  29. FSMC_NORSRAMInitStructure.FSMC_WriteBurst = FSMC_WriteBurst_Disable;, W3 H+ l8 z( f3 s

  30. ; `9 |5 |, ~& D0 D
  31. FSMC_NORSRAMInitStructure.FSMC_ReadWriteTimingStruct = &p;( i& J. O$ N  X! V
  32. FSMC_NORSRAMInitStructure.FSMC_WriteTimingStruct = &p;9 R/ I, e! l. X& K" b, a
  33.   c) Y" ^/ h. a
  34. FSMC_NORSRAMInit(&FSMC_NORSRAMInitStructure);' [) _& z8 U3 V& j5 a. L. G

  35. 4 k  J& ~+ ^7 C+ v  N8 [
  36. FSMC_NORSRAMCmd(FSMC_Bank1_NORSRAM1, ENABLE);
    7 n) N+ B: ]2 Q+ B+ g0 p
  37. }
复制代码
7 o9 b' P5 }: C8 j

2 C, R  m2 n9 l, n: Q1 B

8 f7 |( l) ?- h7 ]1 S9 a
小结:这里使用的地址映射属于BANK1 NOR/PSRAM1  所以DATA数据基址为0x6c000000 又因为LCD的RS连接在FSMC_A0上 所以CMD地址为0x6c000002。配置好FSMC后,要写DATA或CMD时只要对这两个地址操作就可以了。
