【经验分享】STM32的ADC采样时间

[复制链接]
STMCU小助手 发布时间:2022-2-7 22:06
STM32的ADC采样时间与其ADC的时钟频率密不可分。
例:STM32F103系列的ADC的时钟是在APB2(最大72MHZ)上。我们可以对其分频:

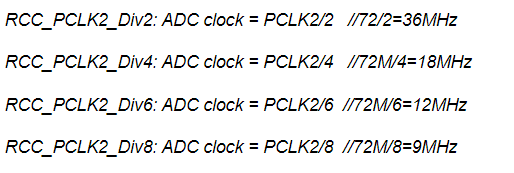

RCC_PCLK2_Div2: ADC clock = PCLK2/2   //72/2=36MHz
RCC_PCLK2_Div4: ADC clock = PCLK2/4   //72M/4=18MHz
RCC_PCLK2_Div6: ADC clock = PCLK2/6  //72M/6=12MHz
RCC_PCLK2_Div8: ADC clock = PCLK2/8  //72M/8=9MHz
对ADC的通道设置不同的采样周期,所对应的采样时间也会不同:
ADC_SampleTime_1Cycles5: Sample time equal to 1.5 cycles 采样时间等于1.5个周期
3 Q9 }' Z- X6 M% G+ C ADC_SampleTime_7Cycles5: Sample time equal to 7.5 cycles 采样时间等于7.5个周期7 T% Z& h+ D. ^, d( ^7 c4 H
ADC_SampleTime_13Cycles5: Sample time equal to 13.5 cycles 采样时间等于13.5个周期. S; x& o: @7 W$ S
ADC_SampleTime_28Cycles5: Sample time equal to 28.5 cycles 采样时间等于28.5个周期( k$ j! t- y) @( l; D
ADC_SampleTime_41Cycles5: Sample time equal to 41.5 cycles 采样时间等于41.5个周期
1 @2 v; w, Z  G6 }6 { ADC_SampleTime_55Cycles5: Sample time equal to 55.5 cycles 采样时间等于55.5个周期2 b3 q! d7 q$ y* s* e( ]) I8 L9 f
ADC_SampleTime_71Cycles5: Sample time equal to 71.5 cycles 采样时间等于71.5个周期  }( k" t+ Q  I
ADC_SampleTime_239Cycles5: Sample time equal to 239.5 cycles 采样时间等于239.5个周期
ADC的采样时间=采样周期/ADC的时钟频率         ADC的转换时间=ADC的采样时间+12.5周期  (12.5是采集12位AD时间是固定的周期)
