【经验分享】MQTT 协议学习:008-在STM32上移植MQTT

[复制链接]
STMCU小助手 发布时间:2022-2-8 21:58
前言
通过前面了解MQTT有关概念、分析了有关的报文,我们对于这个协议也有了更深的认识。但纸上谈来终觉浅,绝知此事要躬行。

( p6 n3 T+ P1 sW5500 - 芯片介绍
全硬件TCPIP协议栈

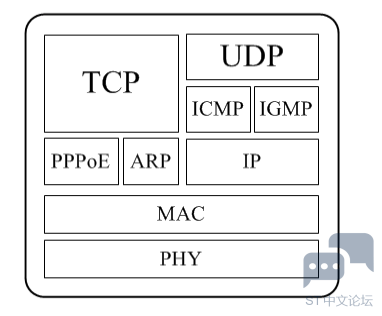

  • 支持TCP,UDP,ICMP,IPv4,ARP,IGMP,PPPoE协议
  • 硬件协议栈不受网络攻击,安全稳定
    - Z, ?8 @. |6 r! `3 `5 L2 M% B* W
8个独立的硬件Socket,各路通信互不影响
- m! u6 |$ T2 M: n* e9 G! k32KB片上缓存供TCP/IP包处理( ]+ _; V/ m  J
集成802.3以太网MAC
! J3 A' @5 Z: s" a% F) O. r集成10BaseT / 100Base-T以太网PHY
/ f3 d# G  G3 ]0 b% D- d0 U主机接口:SPI高速串行外设接口(最高80Mhz )
低功耗,工作温度40℃左右
4 @/ ~1 }1 Q, X$ a  X, P支持嵌入式操作系统:Linux & RTOS
$ w$ `6 E  v# h3 Y$ f支持掉电模式 & UDP网络唤醒
$ L/ L; |$ u* F( W4 x! B* `工作电压3.3V,I/O 5V耐压
, L! p& L1 g( s. g支持自动协商(全/半双工,10M/100M)
  M" @  h9 {4 G. s  C. g9 l& h9 }' j48Pin LQFP无铅封装(7x7mm, 0.5mm针间距)
0 k" E* q5 ^- [# W( `, c8 b
W5500以太网芯片内核
/ U  l, h+ i. S: v
2 J) }# ]. h# D! ?# H
全硬件TCP/IP协议栈以太网接入方案
MCU <---spi---> w5500 <------> 以太网% N- l/ N! k# d! r7 Z
MCU : 应用层
9 r3 P0 X* z! ?$ ^; [$ Uw5500 : 传输层,网络层,链路层,物理层
0 @: k6 H) b" d- p) Z8 Z6 N1 v8 ^
方案介绍
STM32 <---spi---> W5500 <------> 以太网
5 j% j, z/ G% z5 C6 m9 g实际上,单片机这块有很多的方案:RTL8711(WIFI SOC) + LWIP + FreeRTOS + MQTT、ESP8266 + MQTT
1)STM32F405为主控芯片,它通过传感器采集环境数据,比如温度,湿度,光照度,大气压强等;
# X3 d/ Y* e- Q. q$ ?2)主控芯片通过W5500模块将测量的数据通过MQTT协议方式发布到MQTT服务器(服务器域名和IP见固件程序);
" W. i) Z0 V/ M5 [0 M3)主控订阅LED灯控制的消息,当接收到对应的控制指令后点亮或者熄灭对应的LED灯;1 n: t: q% l! n4 I- m' e1 r6 o3 g
4)安卓手机端订阅传感器数据的消息,当接收到消息后将传感器数据在界面显示;! t& D( p8 y* M
5)安卓手机可发送点亮或者熄灭LED灯的指令到服务器,然后服务器会将该指令转发给STM32主控,然后STM32主控解析该指令并执行指令。
9 _+ s- a# w5 H) ^( k8 @
准备
1)下载MQTT客户端 源码
2)解压源码,再进入MQTTPacket文件夹,里面有三个文件夹。! j" G. j9 p, d; i
A)) 拷贝 src 下 所有 *.c *.h、samples下的transport.c、transport.h两个文件复制到工程目录下。
这里我们主要的移植工作就在transport里面。
打开transport.c文件,这个是MQTT连接,发送,接收的接口,源码是Linux跟Windows平台,用的标准的Socket接口函数,我们这里的移植工作量很小,因为LWIP也是支持标准的Socket接口函数,只不过里面有些函数接口是LWIP不支持的,主要就是transport_open这个连接函数有区别。把原来的transport_open函数注释掉,重新写一个。
如果STM32或者其它单片机是用WIFI模块或者GPRS模块,没有用到LWIP的怎么办。其实只要理解的MQTT的源码,就不难用GPRS或者WiFi模块去实现。
6 q6 |9 n2 s' R( F2 ~7 z" k, M  lMQTT的源码里都是对协议包进行打包解包,数据传输都是在tranport.c里面,我们完全不用transport,可以自己写通信接口,然后把打包的数据包通过模块发出去,写接收接口,把模块接收到服务器数据调用MQTT解包接口解析就可以了。
MQTT的移植非常简单,将C/C++ MQTT Embedded clients的代码添加到工程中,然后我们只需要再次封装4个函数即可:
  1. // 通过网络以TCP的方式发送数据9 k$ l5 N9 K  ?3 @5 R, T
  2. int transport_sendPacketBuffer(unsigned char* buf, int buflen);
    ( t, V  {4 z; m, ]( L! c* p

  3. * Z: F5 L) m6 k3 _2 o+ r
  4. // TCP方式从服务器端读取数据,该函数目前属于阻塞函数;3 t9 `2 B& U! y5 D; Z
  5. int transport_getdata(unsigned char* buf, int count);1 P) a% z* g/ \1 o8 ?- n: \

  6. ! G2 B, o4 i% [6 k' E& e  w
  7. // 打开一个网络接口,其实就是和服务器建立一个TCP连接;% z( o* B0 ]9 u8 z) V4 `% G: d
  8. int transport_open(void);, n4 C9 ?* y8 }; F* K# A' D' X0 L
  9. 0 U( A* y( A7 P) n
  10. // 关闭网络接口。
    2 f! M4 K& s$ k7 D6 w" W. `+ B4 b
  11. int transport_close(void);
    ( B! T/ F6 O' V8 a

  12. 5 L/ m9 Y) O: M) t& \: ~
  13. // 因为LWIP也是支持标准的Socket接口函数,只不过里面有些函数接口是LWIP不支持的,主要就是transport_open这个连接函数有区别。
    3 c% Z9 `2 O1 @2 w2 G# `% E
  14. // 所以,如果 协议栈是 LWIP,那么只需要 把原来的transport_open函数注释掉,重写 即可9 I; B5 R# D3 ~; t, |' P/ t) ~
