【经验分享】STM32 DAC详解

[复制链接]
STMCU小助手 发布时间:2022-2-9 21:23
既然有模拟转数字的ADC模块,那么就必然有数字转模拟的DAC模块。顾名思义,该模块仅具有ADC的补充功能。它将数字二进制值转换为模拟电压输出。DAC模块具有多种用途,包括音频生成,波形生成等。通常在大多数8位微控制器中,此模块不可用,并且通过脉宽调制(PWM)可以稍微满足其需求。部分原因是由于它们的硬件资源和运行速度相对较低。所有STM32单片机都具有PWM模块,但大容量STM32也具有DAC模块。STM32DAC模块不是很复杂,并且在工作原理方面与ADC模块相似。
" u) m* \' T8 _8 k
01、DAC简介
从STM32F207数据手册看到,STM32F207具有两个DAC模块。

8 K" [# I* ?9 _& Z: |
. |$ h7 C) u- Q

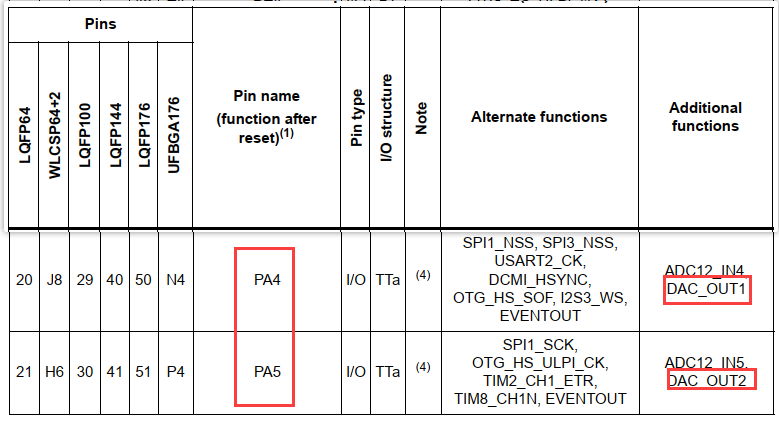

每个DAC具有独立的通道,对应的GPIO分别为:PA4和PA5。对于GPIO的复用功能(Alternatefunctions)和附加功能(Additionalfunctions),在《STM32ADC详解》有详细讲解。

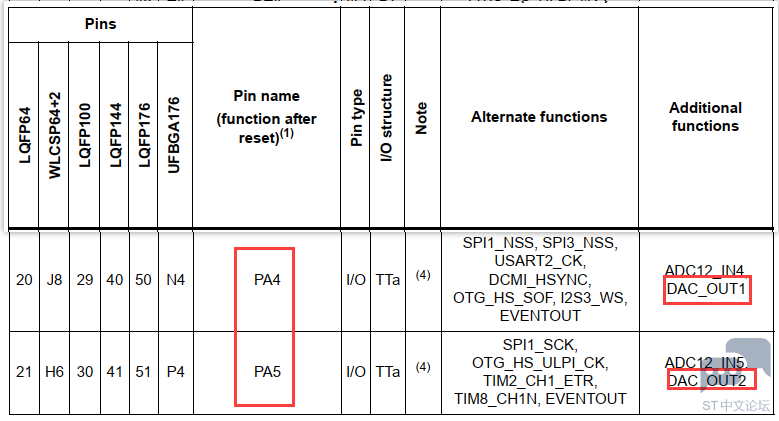

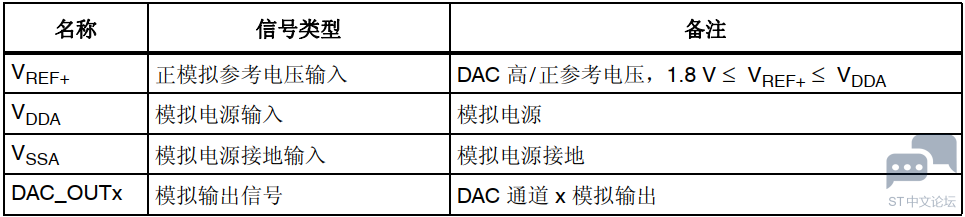

除了DAC输出的管脚,还有其他相关引脚
  w9 {+ \- R+ u. r% D8 f5 k6 r
; k0 ?1 Z% ~' i, p" U
注意:使能DAC 通道x 后,相应GPIO 引脚(PA4 或PA5)将自动连接到模拟转换器输出(DAC_OUTx)。为了避免寄生电流消耗,应首先将PA4 或PA5 引脚配置为模拟模式(AIN)。

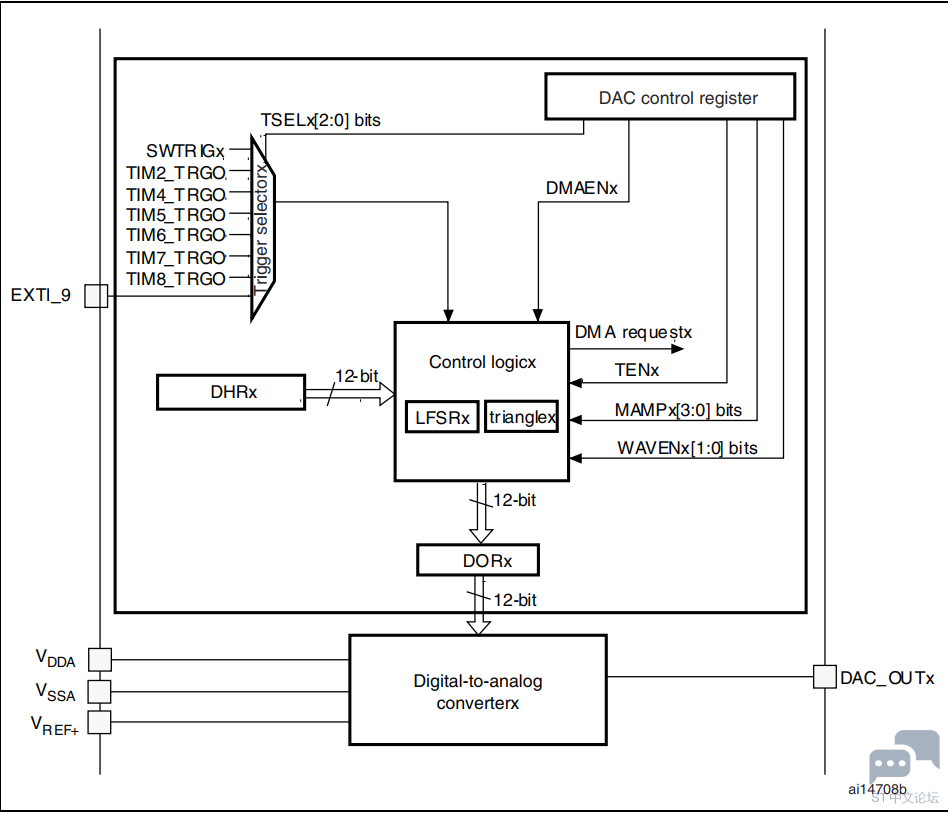

下面的简化框图显示了STM32DAC模块的主要组件。
; h% o' E0 M3 \% H9 G" [" |, l' c# Z
" a0 j: S3 n2 V& h" u. @3 c% j) z" o
02、DAC转换
由框图可以看出,DAC受DORx寄存器直接控制的,但是不能直接往DORx寄存器写入数据,而是通过DHRx间接地传给DORx寄存器,实现对DAC的输出控制。
不能直接对寄存器DAC_DORx写入数据,任何输出到DAC通道x的数据都必须写入DAC_DHRx寄存器(数据实际写入DAC_DHR8Rx、DAC_DHR12Lx、DAC_DHR12Rx、DAC_DHR8RD、DAC_DHR12LD、或者DAC_DHR12RD寄存器)。

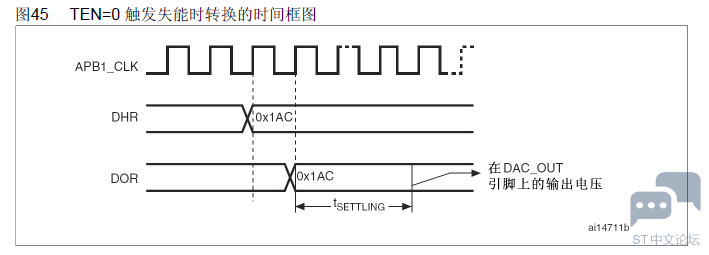

  • 如果没有选中硬件触发(寄存器DAC_CR1的TENx位置0),存入寄存器DAC_DHRx的数据会在一个APB1时钟周期后自动传至寄存器DAC_DORx;
  • 如果选中硬件触发(寄存器DAC_CR1的TENx位置1),数据传输在触发发生以后3个APB1时钟周期后完成。

    8 g1 j7 C. ~" X- x& t6 O9 g
一旦数据从DAC_DHRx寄存器装入DAC_DORx寄存器,在经过时间tSETTLING之后,输出即有效,这段时间的长短依电源电压和模拟输出负载的不同会有所变化。
DAC控制寄存器(DAC_CR)
     DMAEN1:DAC通道1DMA使能(DAC channel1 DMA enable),我们不使用DMA,故设置为0
     MAMP1[3:0]:DAC通道1屏蔽/幅值选择器(DAC channel1 mask/amplitude selector)我们没有用到故这几位也设置为0
     WAVE1[1:0]:DAC通道1噪声/三角波生成使能(DAC channel1 noise/triangle wave generationenable)我们也没用到故也设置为0
     TEN1:DAC通道1触发使能(DAC channel1 trigger enable)我们不用触发,所以设置为0
     TSEL1[2:0]:DAC通道1触发选择(DAC channel1 trigger selection)注意:该位只能在TEN1=1(DAC通道1触发使能)时设置。我们TEN1设为0,所以这几位就不用设置,默认为0
     BOFF1:关闭DAC通道1输出缓存(DAC channel1 output buffer disable)我们关闭输出缓冲故设置为1
     EN1:DAC通道1使能(DAC channel1 enable)我们要使能DAC通道、故设置为1。

0 L$ `; r+ w# ^9 e$ M# S' j4 R- t03、功能说明

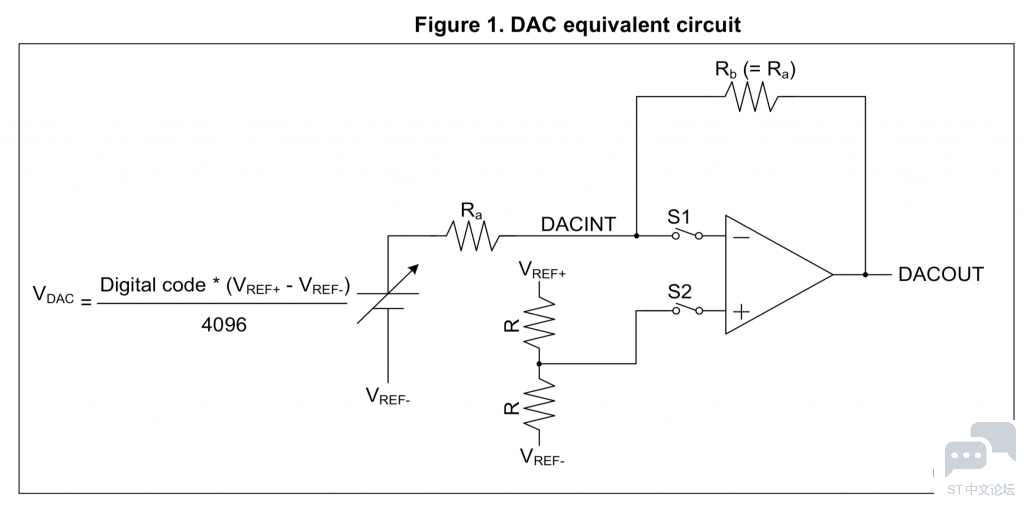

STM32的DAC等效电路如下

" f1 q6 h6 K& d( H$ q
该电路中显示的输出缓冲器在内部3.3V电源上运行。与大多数运放在单电源(而不是+/-双电源)上运行一样,输出摆幅永远不会真正达到目标。但是,如电路所示,有两个内部开关(S1和S2)可通过寄存器控制。将它们都打开将通过两个串联的电阻(Ra和Rb)将“DACINT”信号直接连接到“DACOUT”引脚。作为参考,Ra+ Rb约为15k。
% W8 t% v3 L, N
根据选择的配置模式,数据按照下文所述写入指定的寄存器:

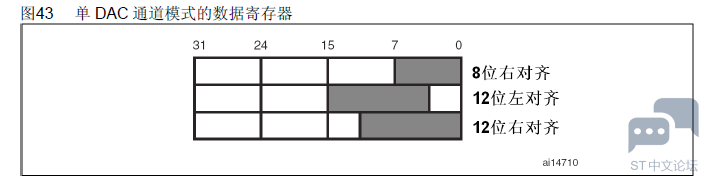

单DAC通道x,有3种情况:
  • 8位数据右对齐:用户须将数据写入寄存器DAC_DHR8Rx[7:0]位(实际是存入寄存器DHRx[11:4]位);
  • 12位数据左对齐:用户须将数据写入寄存器DAC_DHR12Lx[15:4]位(实际是存入寄存器DHRx[11:0]位);
  • 12位数据右对齐:用户须将数据写入寄存器DAC_DHR12Rx[11:0]位(实际是存入寄存器DHRx[11:0]位)。

      A1 E9 |$ r, m1 Y3 g# t
一般采用第三种方式:12位数据右对齐比较多。
根据对DAC_DHRyyyx寄存器的操作,经过相应的移位后,写入的数据被转存到DHRx寄存器中(DHRx是内部的数据保存寄存器x)。随后,DHRx寄存器的内容或被自动地传送到DORx寄存器,或通过软件触发或外部事件触发被传送到DORx寄存器。

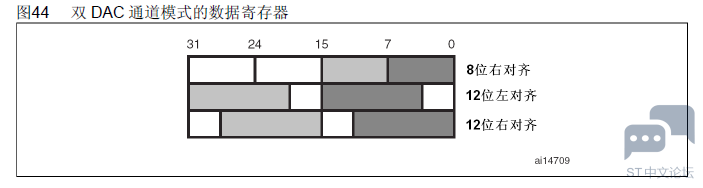

双DAC通道,有3种情况:
  • 8位数据右对齐:用户须将DAC通道1数据写入寄存器DAC_DHR8RD[7:0]位(实际是存入寄存器DHR1[11:4]位),将DAC通道2数据写入寄存器DAC_DHR8RD[15:8]位(实际是存入寄存器DHR2[11:4]位);
  • 12位数据左对齐:用户须将DAC通道1数据写入寄存器DAC_DHR12LD[15:4]位(实际是存入寄存器DHR1[11:0]位),将DAC通道2数据写入寄存器DAC_DHR12LD[31:20]位(实际是存入寄存器DHR2[11:0]位);
  • 12位数据右对齐:用户须将DAC通道1数据写入寄存器DAC_DHR12RD[11:0]位(实际是存入寄存器DHR1[11:0]位),将DAC通道2数据写入寄存器DAC_DHR12RD[27:16]位(实际是存入寄存器DHR2[11:0]位)。
    * X; |8 _$ u; U: W) }1 }) D

! J  S7 T% Q1 [04、DAC输出电压
当DAC的参考电压位VREF+的时候,数字输入经过DAC被线性地转换为模拟电压输出,其范围为0到VREF+。
任一DAC通道引脚上的输出电压满足下面的关系:
DAC输出= VREF x (DOR / 4095)。
注意:此时数据格式:应该选择12位数据右对齐。
05、代码配置
DAC配置
  1. void DAC1_Config(void)
    2 M+ y& U7 `& p6 v  W4 v! b
  2. {
    - R' m. M  D! X
  3.   DAC_InitTypeDef  DAC_InitStructure;
    # X$ r. ?7 |6 w: f2 M0 I0 o+ |
  4.   GPIO_InitTypeDef GPIO_InitStructure;0 R$ A! y( M) b5 _! {
  5.   ' ?& A+ \6 {3 r; b
  6.   /* DMA1 clock and GPIOA clock enable (to be used with DAC) */
    4 d3 O$ r; ]7 b
  7.   RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);/ J" v; _; n8 ?; G  L, o$ a1 n
  8.
    $ ^. O( R5 H8 U
  9.   /* DAC Periph clock enable */! J! c% j, a& t& R  p
  10.   RCC_APB1PeriphClockCmd(RCC_APB1Periph_DAC, ENABLE);$ n2 j  d5 f' l' U9 M. w
  11.
    7 E8 y2 ~' k/ z
  12.   /* DAC channel 1 & 2 (DAC_OUT1 = PA.4)(DAC_OUT2 = PA.5) configuration */
    ; ]! j" ~6 b% ]: G
  13.   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;* t- R) t1 }0 k1 u
  14.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AN;! B4 X- B" w; c- Y+ t, \
  15.   GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;
    # [4 F: M7 j( d7 ]0 W2 [* }
  16.   GPIO_Init(GPIOA, &GPIO_InitStructure);
    . C7 b; ]$ d( R* \7 |
  17.
    & ^- m8 d  C9 p. v# g- B5 z
  18.    /* DAC channel2 Configuration */
    " G; }8 D4 y# E
  19.   DAC_InitStructure.DAC_Trigger = DAC_Trigger_None;3 k0 E0 w- A7 M6 \
  20.   DAC_InitStructure.DAC_WaveGeneration = DAC_WaveGeneration_None;
    3 J$ D3 j7 H) y1 _
  21.   DAC_InitStructure.DAC_LFSRUnmask_TriangleAmplitude = DAC_LFSRUnmask_Bit0;  q& e. M" U* ?9 y
  22.   DAC_InitStructure.DAC_OutputBuffer = DAC_OutputBuffer_Disable;
    2 w  K9 z* e4 Z& m( T
  23.   DAC_Init(DAC_Channel_1, &DAC_InitStructure);1 o% M/ A/ z; T2 h' W( t  f

  24. % o% ^5 f, Z: i* W
  25.   /* Enable DAC Channel2 */
      E; l1 r; b5 ^: f' U
  26.   DAC_Cmd(DAC_Channel_1, ENABLE);% c9 |! {, @+ y) d
  27. }
复制代码
1 q' B5 R* n5 x" h* T! p1 O
设置输出电压
  1. //设置通道1输出电压8 f8 g' s, G2 e1 U$ U
  2. //vol:0~3300,代表0~3.3V! `% d9 ~# S/ L+ ^$ A
  3. void Dac1_Set_Vol(uint16_t vol)
    " e" I' W4 X7 N. l' }9 Q8 a- o
  4. {& P. u9 J- V) H5 i' u
  5.   double temp=vol;
    ; o% d$ k& X/ A; K6 ^8 X, y
  6.   temp/=1000;
    3 s4 @7 T$ {, O  Q3 r7 j+ n4 t
  7.   temp=temp*4096/3.3;
    : Y6 [! ~3 B- q/ H3 c
  8.   DAC_SetChannel1Data(DAC_Align_12b_R,temp);//12位右对齐数据格式设置DAC值0 X0 M1 d3 M, H/ B4 q
  9. }
复制代码

' X6 S5 @& N  W6 G' e7 H( R- n
测试用例很简单,就是反复输出1.2V和3.0V电压
  1. while (1)* i& _" n) u5 d$ k1 U8 r- P9 ^
  2.   {9 L5 \% y6 d  p
  3.     GPIO_SetBits(GPIOE,GPIO_Pin_4);  //熄灭LED灯8 e& d  m, v0 U0 d
  4.     Dac1_Set_Vol(1200);
    : a3 c( K8 m8 F( [" n
  5.     LCD_ShowString(0,0,"DAC OUT 1.2V");# B" t6 w+ d3 p% ]- R8 L4 p
  6.     Delay(500);                      //延时500ms
    7 }/ [4 ?5 d4 l, j
  7.     GPIO_ResetBits(GPIOE,GPIO_Pin_4);//点亮LED灯, w; e4 q  a; ], r
  8.     Dac1_Set_Vol(3000);
    # o. z  {& }2 ^7 V9 |
  9.     LCD_ShowString(0,0,"DAC OUT 3.0V");
    0 P, g! D7 R3 Z* W" |: y
  10.     Delay(500);                      //延时500ms- v# \4 e  h  `6 A# }
  11.   }
复制代码
6 _# U8 m. X+ V5 R

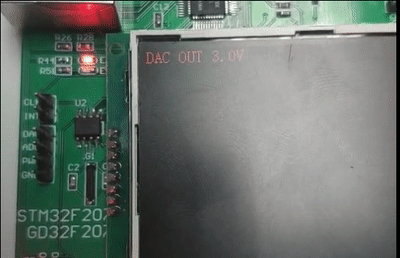

下载验证

- e& r5 n2 D, E& b/ e
6 y: X9 x" Q) M# E- W' F% ]9 `% m
