STM8L051F3P6 串口 UART 数据起始位判断的问题
/ ]& r  p! A5 M一. 前言
$ l/ O; A6 J9 b1 I6 J* P某客户反映新换成 STM8L 的单片机，UART 配置后，利用库函数软件代码，无法正常接收正确的数据。
客户对照波形，初步判断是起始位的问题。为了能测出 STM8L 能够识别的起始位前面的最短高电平，对客户发送的数据进行了模拟，不断调整起始位前面的高电平宽度，最后发现高电平宽度＞＝21uS 的时候 STM8L 可以正常接收数据。
二．客户问题现象初步分析
! J: b/ i3 A  E& a0 a$ q* |5 Z
3 A, _0 E  u+ A7 w5 ~' J2 |

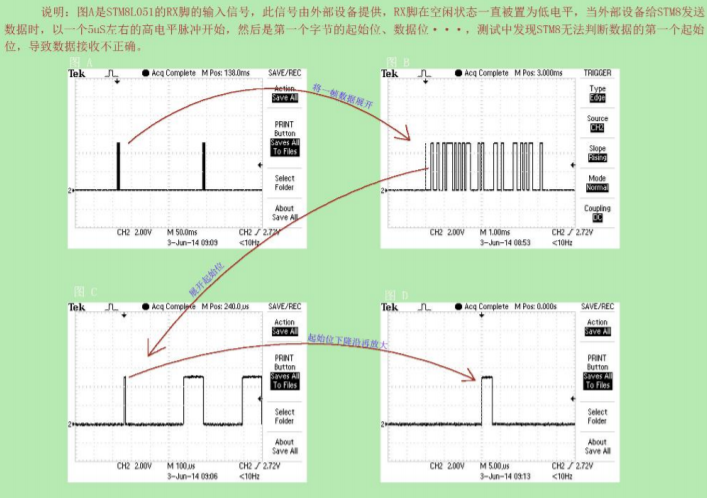

上图是客户端的 UART 需要接收正确识别的数据。客户的起始电平是低电平。

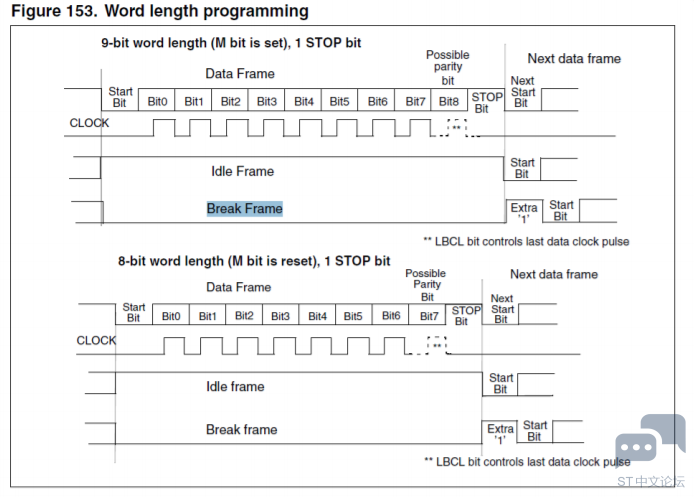

乍一看，这种波形有点像下图中的 Break frame 的形状。

1 k8 K2 v4 _. C2 w  J2 f

" @5 z9 ]# {/ g" ~- J$ a但其实并不是这样理解的。Break frame 是由发送者发送的，UART 作为接收者，总是侦测认为 break的状态是种错误的数据结构，造成此种情况的原因是由于停止位在发送时被发送者遗忘，所以，它需要在 break 数据结构后加一个额外的数据“1”（不管 STOP bit control 的设置），数据长度为 1bit ，以便能确信可以接受到下一个数据结构的起始位。
- ]; r( ^8 V$ F: R
1 R. e& U4 X9 a. i三．产生原因的分析解决
" {+ I) L& ~4 }6 s


+ a* X8 O6 q0 i2 g( p首先要对 UART 的起始位的概念定义有所了解，参见 reference manual 的 511 页。由上图可见，在接
收到特定的采样序列(16 倍的采样频率)：1110x0x0x00000xxxxx 后，关于起始位的有效性才会被确立。
" P3 \. o) O) b! F$ n客户的采样频率在波特率为 9600 下，是 153，6kBd(每隔 6.5us 采样一次)，为了验证起始位的有效性。
$ Z" H3 l5 G0 S9 K. XUART 接收器需要去检测到 1110 的序列，三个时间间隔，即需要至少：6.5*3 = 19.5us。符合一开始
在前言部分做的试验。
